Eine erdverlegte Kabeltrasse sieht vielleicht geschützt aus, aber die Bedingungen im Untergrund können weitaus weniger stabil sein, als sie scheinen. Grundwasser, überflutete Kanäle, nasse Gräben, Kondensation und kleinere Mantelschäden können Stromkabel über Jahre hinweg Feuchtigkeit aussetzen, was das Risiko einer Alterung der Isolierung und versteckter Fehler erhöht. Feuchtigkeitsbedingte Verschlechterung, einschließlich Wasserbaumbildung in der Polymerkabelisolierung, ist ein anerkanntes langfristiges Problem für die Zuverlässigkeit von Stromversorgungssystemen.
Wasserdichte Stromkabel tragen dazu bei, diese Risiken zu verringern, indem sie das Eindringen von Wasser und die Feuchtigkeitsmigration begrenzen. Durch die Wahl des richtigen Designs können Sicherheit, Zuverlässigkeit und Lebenszykluskosten bei unterirdischen Installationen gewährleistet werden.
Erdkabeltrassen können noch lange nach dem Trocknen der Oberfläche nass bleiben. Ein hoher Grundwasserspiegel kann dazu führen, dass direkt vergrabene Kabel von feuchtem Boden umgeben bleiben, während starker Regen Kabelgräben, Mannlöcher oder Kanalbänke füllen kann. Selbst geschlossene Leitungen sind nicht automatisch sicher, da Wasser durch Öffnungen, schlechte Abdichtung oder beschädigte Abschnitte eindringen und über einen längeren Zeitraum darin eingeschlossen bleiben kann.
Feuchtigkeitsprobleme beginnen oft mit einem kleinen Defekt. Radialer Wassereinbruch tritt auf, wenn Wasser durch Risse, Einstiche, Mantelschnitte oder beschädigte Außenschichten nach innen eindringt. Ein Kabel sieht von außen vielleicht noch brauchbar aus, aber ein beschädigter Abschnitt kann dazu führen, dass Feuchtigkeit an Isolationsschirme, Metallkomponenten oder andere empfindliche Schichten gelangt.
Durch die Bewegung des Wassers in Längsrichtung entsteht ein größeres Risiko. Wenn an einer Stelle Wasser eindringt, kann es sich entlang der Kabellänge ausbreiten, wenn das Kabel nicht über geeignete wasserblockierende Materialien verfügt. Das bedeutet, dass eine lokale Verletzung des Mantels, eine schlechte Verbindung oder ein nicht abgedichtetes Kabelende ein Problem über den ursprünglichen Eintrittspunkt hinaus verursachen kann. Aus diesem Grund muss bei der Konstruktion von Erdkabeln sowohl der Wassereintritt als auch die Wassermigration berücksichtigt werden.
Wasserbedingte Schäden führen nicht immer zu einem sofortigen Ausfall. Nach und nach können sich eine Verschlechterung der Isolierung, Korrosion metallischer Teile, Leckströme, verringerte Spannungsfestigkeit und Teilentladungsrisiken entwickeln. Wenn ein Fehler sichtbar wird, kann es sein, dass das Kabelsystem bereits aufwändige Tests, Fehlerlokalisierung, Aushub oder Austausch erfordert.
XLPE-Isolierung wird für Stromkabelanwendungen weithin geschätzt, muss aber dennoch vor langfristiger Feuchtigkeitsbelastung geschützt werden. Wasserbaumbildung ist ein bekanntes Alterungsphänomen bei Polymerisolierungen, bei dem Feuchtigkeit und elektrischer Stress im Laufe der Zeit zu baumartigen Abbaupfaden beitragen können. Eine wasserdichte Konstruktion trägt dazu bei, dieses Risiko zu verringern, indem sie die Feuchtigkeitsbedingungen begrenzt, die die Entwicklung solcher Alterungsmechanismen ermöglichen.

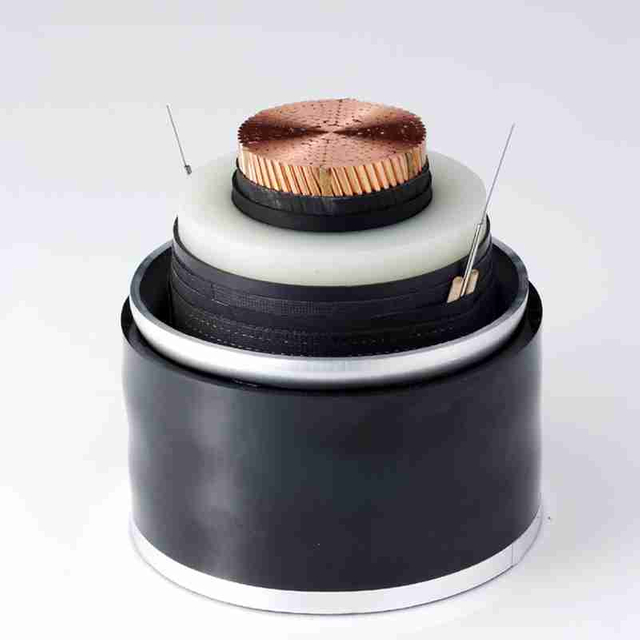

Ein zuverlässiges wasserdichtes Erdkabel hängt von der gesamten Struktur ab, nicht nur von der Dicke des Außenmantels. Der Leiter führt Strom, während die XLPE-Isolierung für elektrische Festigkeit und thermische Stabilität sorgt. Um die Isolierung herum tragen Metallschirme oder -mäntel dazu bei, die elektrische Belastung zu kontrollieren und einen sicheren Systembetrieb zu unterstützen. Innen- und Außenhüllen schützen vor Umwelteinflüssen, während eine optionale Panzerung die Widerstandsfähigkeit gegen Bodendruck, Nagetiere, Stöße und versehentliche Grabschäden verbessern kann.
Besonders wichtig ist die wassersperrende Schicht bei nassen Untergrundstrecken. Eine starke Außenhülle hält Feuchtigkeit fern, während wasserabweisende Materialien im Inneren dazu beitragen, Schäden zu verhindern, wenn Wasser durch einen Bruch oder eine Fuge eindringt. Ohne diesen internen Schutz kann sich Wasser weiterhin entlang der Kabellänge ausbreiten. Die tatsächliche Wasserdichtigkeit im Untergrund beruht auf der Art und Weise, wie diese Schichten zusammenarbeiten.
Kabelschicht oder -merkmal | Hauptfunktion Untergrund | Warum es auf nassen Strecken wichtig ist |

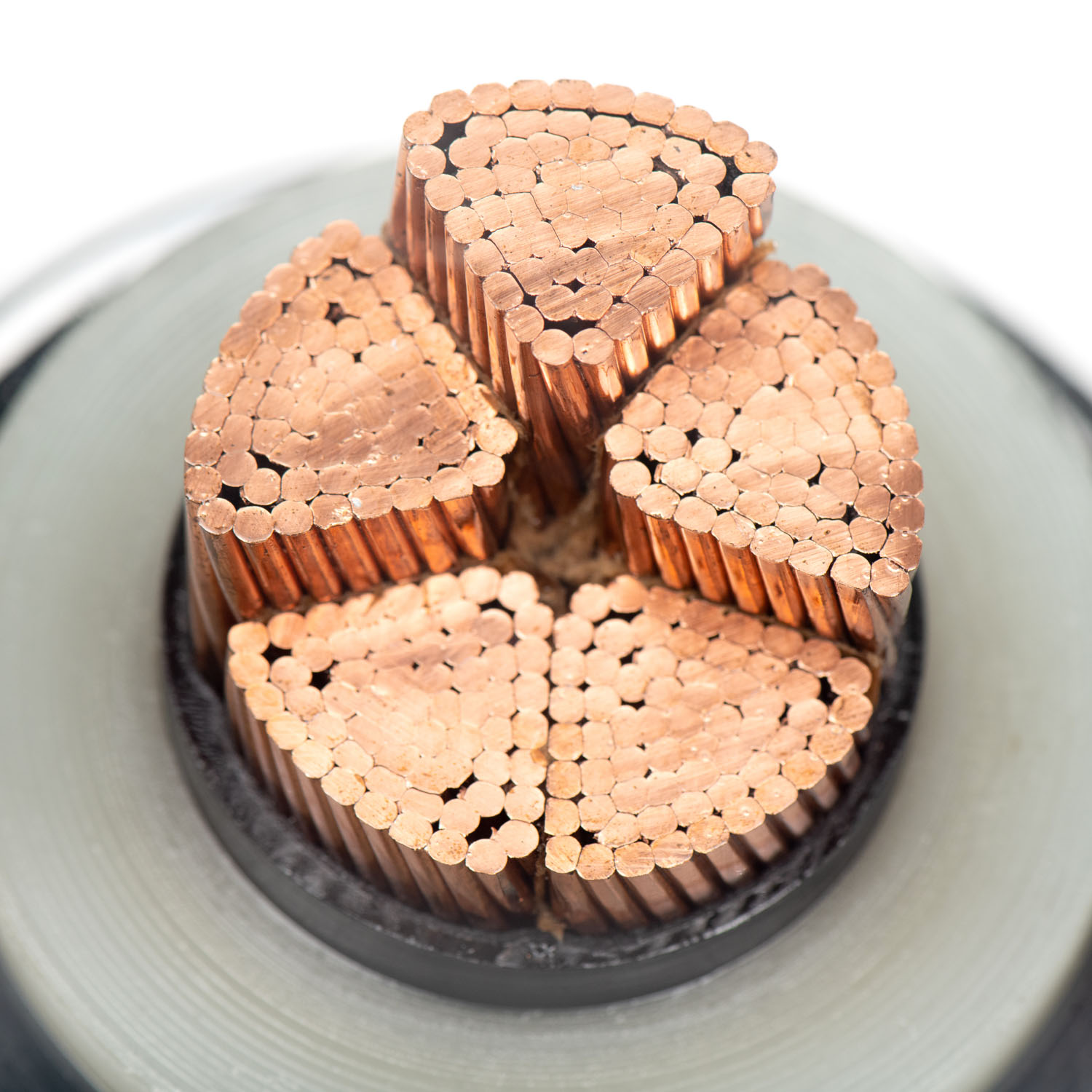

Conductor | Leitet elektrischen Strom durch die Strecke | Kupfer- und Aluminiumoptionen tragen dazu bei, Leitfähigkeit, Gewicht und Projektkosten in Einklang zu bringen |
XLPE-Isolierung | Bietet elektrische Festigkeit und thermische Stabilität | Trägt zur Unterstützung der Hochspannungsleistung bei Dauerbetriebsbelastung bei |
Metallischer Schirm oder Mantel | Kontrolliert elektrische Belastungen und unterstützt den Systemschutz | Sorgt bei anspruchsvollen Strecken für mehr Stabilität rund um das Isolationssystem |
Innen- und Außenmantel | Schützt vor Bodenfeuchtigkeit, Chemikalien und äußeren Einflüssen | Bildet die erste Umweltbarriere gegen unterirdische Bedingungen |
Wassersperrende Längsschicht | Begrenzt die Wasserbewegung entlang der Kabellänge | Verhindert, dass ein lokaler Verstoß zu einem größeren Kabelsystemproblem wird |
Optionale Rüstung | Fügt mechanischen Schutz hinzu | Nützlich, wenn Bodendruck, Nagetiere, Stöße oder versehentliches Graben das Kabel beschädigen können |
Der radiale Wasserschutz verhindert, dass Feuchtigkeit durch die Kabelwand nach innen eindringt. Dabei kann es sich um feuchtigkeitsbeständige Ummantelungen, Metallbarrieren, laminierte Schichten oder andere Konstruktionsoptionen handeln, die das Isoliersystem vor Wasser von außen schützen. Der Längswasserschutz hat eine andere Aufgabe: Er verhindert, dass Wasser nach dem Eindringen entlang des Kabels wandert.
Zu den gängigen wasserblockierenden Methoden gehören quellbare Bänder, Gele, Pulver, Garne und andere Materialien, die sich ausdehnen oder der Feuchtigkeitsbewegung widerstehen. Diese Funktionen sind besonders nützlich in Feuchtgebieten, Flusskreuzungsabschnitten, Kanalinstallationen, die überflutet werden können, und Gebieten mit hohem Wasserspiegel. Für einige kontrollierte Umgebungen kann eine grundlegende Feuchtigkeitsbeständigkeit ausreichen, unterirdische Stromleitungen benötigen jedoch häufig einen stärkeren Schutz, da Fehler schwerer zugänglich und die Reparatur teurer sind.

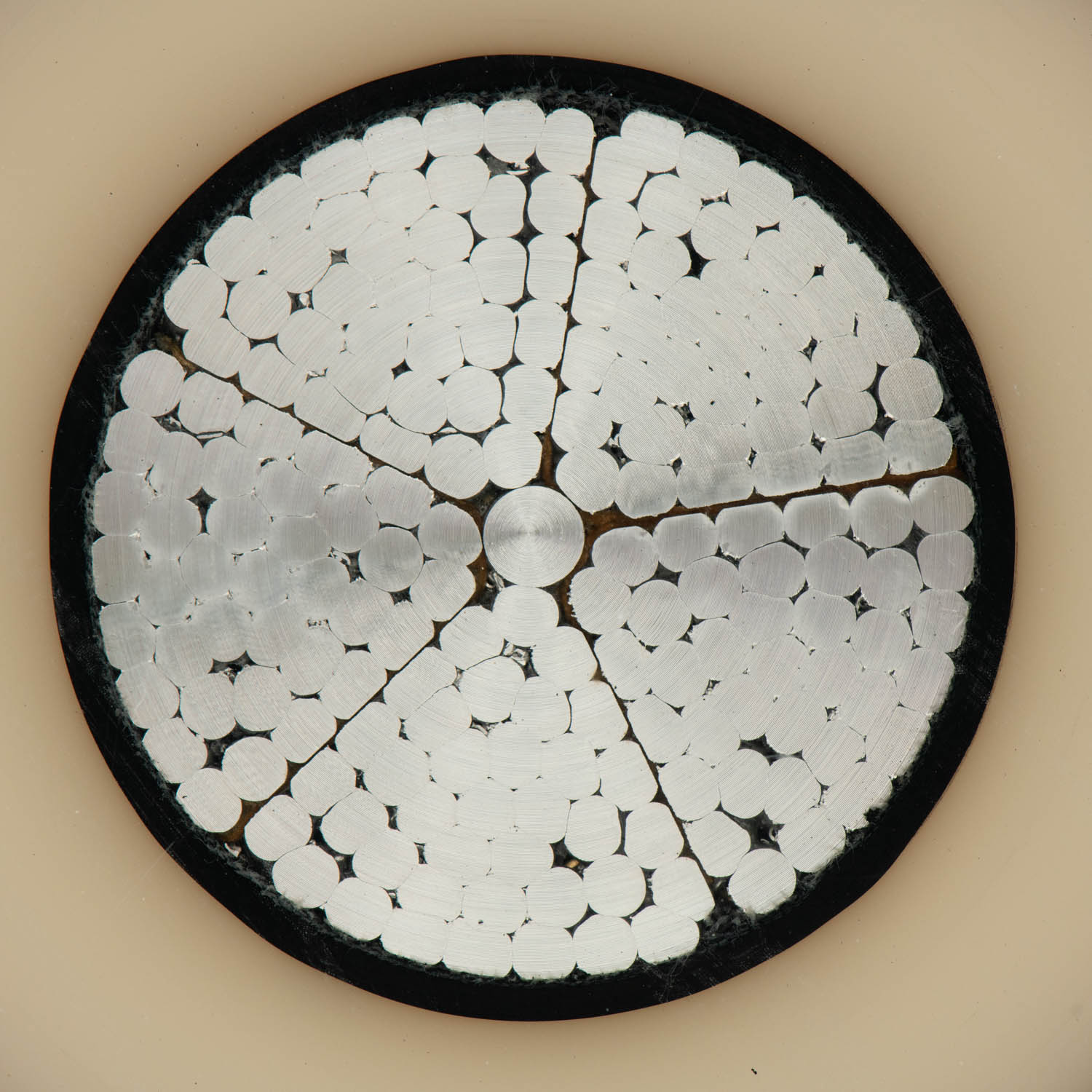

Das 76-kV-XLPE-isolierte wasserdichte Stromkabel von 4E ist ein relevantes Beispiel für wasserdichte Hochspannungsstromkabel, die für anspruchsvolle Stromübertragungsumgebungen vorgesehen sind. Das Kabel ist mit Kupfer- oder Aluminiumleiteroptionen, XLPE-Isolierung, gewellten Aluminiummantelstrukturen, PVC- oder PE-Mantelversionen und längswasserbeständigen Konfigurationen erhältlich. Zu den unterirdischen Anwendungsfällen gehören die direkte Erdverlegung oder die Installation von Leitungen in Feuchtgebieten, Flussüberquerungen und Regionen mit hohem Wasserspiegel.
Ausfälle von Erdkabeln sind selten einfache Wartungsereignisse. Die Fehlerortung nimmt Zeit in Anspruch und der betroffene Abschnitt kann sich unter Erde, Gehweg, Beton, Kanälen oder der Anlageninfrastruktur befinden. Ausgrabungen können den Betrieb auf der Baustelle unterbrechen, Sicherheitsrisiken mit sich bringen und eine Koordination mit Bauarbeiten, Versorgungsteams oder Facility Managern erfordern. Selbst nachdem das Kabel freigelegt ist, kann der Austausch oder die Reparatur der Verbindung arbeitsintensiv sein.
Wasserdichte Stromkabel tragen dazu bei, diese Risiken zu reduzieren, indem sie Feuchtigkeit bekämpfen, bevor sie zu einem Fehlerauslöser wird. Die Begrenzung des Wassereintritts schützt Isolierungen, Metallschirme und Leitersysteme vor Bedingungen, die die Alterung oder den Ausfall beschleunigen. Der Lebenszykluswert wird besonders deutlich bei Strecken mit eingeschränktem Zugang, da die Vermeidung eines Ausfalls in der Regel wirtschaftlicher ist als die Suche und Reparatur eines Ausfalls nach einer Betriebsunterbrechung.
Durch Feuchtigkeit beschädigte Stromkabel können sowohl Sicherheitsrisiken als auch Betriebsprobleme verursachen. Wasser in oder um empfindliche Kabelkomponenten kann zu Kurzschlüssen, Überhitzung, Lichtbogenbildung, Stromschlaggefahr und Schäden an angeschlossenen Geräten führen. Bei Hochspannungs- oder Hochlastinstallationen können diese Risiken nicht nur das Kabel selbst, sondern auch Transformatoren, Schaltanlagen, Schutzsysteme und nachgelagerte Vorgänge betreffen.
Anlagen mit nassen oder überschwemmungsgefährdeten Strecken benötigen Kabelsysteme, die eine stabile Energieverteilung unter realistischen Standortbedingungen unterstützen. Industrieanlagen, Umspannwerke, Gewerbegelände, U-Bahn- und Tunnelsysteme, Erneuerbare-Energie-Farmen und unterirdische Verteilungsnetze sind alle auf eine vorhersehbare Stromversorgung angewiesen. Wasserdichte Stromkabel bieten zusätzliche Zuverlässigkeit, wenn Feuchtigkeit wahrscheinlich ist und eine Betriebsunterbrechung kostspielig wäre.
Die Kabelauswahl sollte mit der Route beginnen, nicht mit dem Katalognamen. Eine direkte Erdverlegung in normalem Boden erfordert möglicherweise eine andere Ummantelung, Panzerung und wasserblockierende Struktur als eine Kanalinstallation, die nach einem Sturm überschwemmt wird. Feuchtgebiete und Flussüberquerungsabschnitte benötigen einen stärkeren Widerstand gegen längere Feuchtigkeitseinwirkung, während bei Industriestandorten die Designanforderungen möglicherweise durch chemische Einwirkung, Vibrationen oder mechanische Beanspruchung erhöht werden.
Die Nennspannung allein bestimmt nicht, ob ein Kabel für den unterirdischen Nassbetrieb geeignet ist. Käufer sollten die Nennspannung, die Strombelastbarkeit, die XLPE-Isolierleistung, das Leitermaterial, das Design der metallischen Abschirmung oder Ummantelung, den Panzerungsbedarf und die Eignung von PE, PVC oder halogenfreien Ummantelungsmaterialien bewerten. Auch Bodenbeschaffenheit, Betriebstemperatur, Einbautiefe und mögliche Überschwemmungen sollten Teil der Spezifikationsüberprüfung sein.
Eine kompakte Auswahl-Checkliste kann helfen, kostspielige Fehler zu vermeiden:
● Handelt es sich bei der Route um eine direkte Erdverlegung, einen Kanal, einen Tunnel oder eine direkt unter Wasser verlaufende Route?
● Treten Überschwemmungen gelegentlich, saisonal oder kontinuierlich auf?
● Muss das Kabel in Längsrichtung gegen Wasser geschützt sein?
● Ist ein radialer Wasserschutz gegen Mantelschäden erforderlich?
● Sollte eine Panzerung gegen Bodendruck, Nagetiere oder Grabgefahr verwendet werden?
● Sind Verbindungen und Abschlüsse für nasse Untergrundbedingungen ausgelegt?
● Entspricht das Mantelmaterial den Boden-, Chemikalien-, UV- und Brandschutzanforderungen?
● Ist das Kabel für die vorgesehene Installationsart zugelassen?
Für den Außenbereich geeignet bedeutet nicht immer auch für den Untergrund. Das ABC-Freileitungsstromkabel von 4E ist für die gebündelte Luftverteilung mit XLPE- oder PE-Isolierung und UV-stabilisierten Materialien für Freileitungsumgebungen konzipiert. Es handelt sich eher um eine Überkopfinstallation als um eine Erdinstallation, selbst wenn eine Leitung vorhanden ist.
Diese Unterscheidung ist für Beschaffungs- und Engineering-Teams wichtig. Ein Kabel kann Sonnenlicht, Wind und allgemeiner Außeneinwirkung standhalten, verfügt aber dennoch nicht über die Mantelstruktur, das wasserabweisende Design und den mechanischen Schutz, die für eine Erdverlegung erforderlich sind. Der Ersatz einer Erdverkabelung durch ein Freileitungskabel kann zwar die Vorlaufkosten senken, kann jedoch langfristige Zuverlässigkeits- und Sicherheitsrisiken mit sich bringen. Wasserdichte Stromkabel sollten für die Installationsumgebung ausgewählt werden, für die sie bestimmt sind, und nicht nur für die Spannung oder die Haltbarkeit im Freien.
Viele Grundwasserprobleme beginnen an Verbindungspunkten und nicht im Kabelkörper. Verbindungen, Anschlüsse und Kabelenden sind anfällig, da sie die werkseitig hergestellte Kabelstruktur unterbrechen. Bei schlechter Abdichtung kann bei Lagerung, Installation, Überschwemmung oder Langzeitbetrieb Wasser eindringen.
Für den Kabeltyp und die Spannungsklasse sollten kompatible wasserdichte Verbindungen ausgewählt werden. Kabelenden sollten während der Lagerung und vor der Installation versiegelt werden, insbesondere an feuchten Standorten. Installateure sollten es vermeiden, abgeschnittene Enden in Gräben oder Kanälen freiliegen zu lassen, und die Ausführung der Anschlüsse sollte vor dem Einschalten überprüft werden. Ein starkes Kabel kann immer noch schlecht funktionieren, wenn das Zubehör nicht den gleichen Wasserdichtigkeitsstandard erfüllt.
Bei der Installation können wasserundurchlässige Schichten beeinträchtigt werden. Übermäßige Zugspannung kann den Mantel oder die inneren Schichten beschädigen, während scharfe Biegungen die Isolierung und Schirme belasten können. Durch Abrieb beim Ziehen des Kanals, grobe Hinterfüllung, versehentliche Schnitte und Stöße durch Werkzeuge oder Steine können Eintrittsstellen für Wasser entstehen.
Die Installationsanweisungen, einschließlich der Biegeradiusgrenzen, sollten sorgfältig befolgt werden. Bei einem wasserdichten 76-kV-XLPE-Kabel dieses Typs kann der typische minimale Biegeradius zwischen ungepanzerten und gepanzerten Strukturen unterschiedlich sein, daher sollten Installateure vor dem Ziehen oder Verfüllen die erforderlichen Handhabungsgrenzen überprüfen. Bei diesen Angaben handelt es sich nicht um geringfügige Hinweise zur Handhabung; Sie tragen dazu bei, die Kabelstruktur zu erhalten, die die Wasserdichtigkeit im Untergrund ermöglicht.
Ein wasserdichtes Kabelsystem sollte dennoch durch gute Praxis vor Ort unterstützt werden. Kanaltrassen, Kabelgruben und Gräben sollten nach starkem Regen, insbesondere in Gebieten mit wiederholten Überschwemmungen, überprüft werden. Die Entwässerung sollte, soweit möglich, aufrechterhalten werden, und die Baustellenteams sollten Streckenabschnitte dokumentieren, auf denen stehendes Wasser auftritt.
Erdkabeltrassen sind leicht zu übersehenden Feuchtigkeitsrisiken ausgesetzt, von Grundwasser und überfluteten Leitungen bis hin zu beschädigten Ummantelungen und schlecht abgedichteten Verbindungen. Die Wahl wasserdichter Stromkabel mit geeigneter Isolierung, Mantelmaterialien, wasserabweisendem Design und mechanischem Schutz trägt dazu bei, versteckte Fehler zu reduzieren, die Sicherheit zu verbessern und im Laufe der Zeit eine zuverlässigere Stromverteilung zu unterstützen.
East Energy Electrical Engineering Co., Ltd. bietet wasserdichte XLPE-Stromkabeloptionen für anspruchsvolle unterirdische Anwendungen, bei denen Feuchtigkeitsbeständigkeit und stabile Übertragung wichtig sind. Bei Projekten mit nassem Boden, Kanälen oder Hochwasserstrecken ist die Anpassung der Kabelkonstruktion an die Standortbedingungen der praktische Schritt, der die langfristige Leistung sichert.
A: Ja, aber nur, wenn das Kabel für die direkte Erdverlegung oder die angegebene Erdverlegung ausgelegt ist. Nassstandortkabel und direkt vergrabene Kabel sind nicht immer austauschbar.
A: Wasser kann Metallteile korrodieren, die Isolierung schwächen, die Spannungsfestigkeit verringern und das Risiko von Kurzschlüssen oder versteckten Fehlern in erdverlegten elektrischen Systemen erhöhen.
A: Wasserbeständige Kabel vertragen Feuchtigkeitseinwirkung, während wasserdichte Kabeldesigns für anspruchsvollere nasse Bedingungen konzipiert sind und oft stärkere Ummantelungen und wasserblockierende Schichten verwenden.
A: Nicht immer. Einige direkt vergrabene Kabel sind für den Kontakt mit Erde und Feuchtigkeit ausgelegt, während andere Kabeltypen Kabelkanäle oder zusätzlichen mechanischen Schutz erfordern.
A: Überprüfen Sie die Nennspannung, die Installationsmethode, die Bodenfeuchtigkeit, das Überschwemmungsrisiko, das Mantelmaterial, die Panzerungsanforderungen und ob eine radiale oder längsgerichtete Wasserblockierung erforderlich ist.
A: Nein. Witterungsbeständigkeit im Freien bedeutet nicht automatisch die Eignung für die Erdbestattung. Unterirdische Strecken erfordern eine Kabelkonstruktion, die auf Bodenkontakt, Feuchtigkeit und mechanische Beanspruchung ausgelegt ist.
