Bei komplexen Elektroprojekten entstehen häufig Fragen zu Kabeln, die mit einer Standardkatalogauswahl nicht beantwortet werden können. Nennspannung, Strombelastung, Installationsroute, Feuchtigkeitseinwirkung, mechanischer Schutz, Dokumentation und Lieferplanung beeinflussen alle, ob ein Stromkabel sicher funktioniert, sobald es am Einsatzort ankommt. Ein Kabel, das in seiner Grundspezifikation geeignet aussieht, kann dennoch zu Verzögerungen führen, wenn es schwer zu ziehen ist, schlecht auf das Zubehör abgestimmt ist oder nicht für die tatsächliche Umgebung gebaut ist.
Um eine maßgeschneiderte Lösung zu erhalten, müssen die Standortbedingungen vor Beginn der Beschaffung in klare technische Anforderungen umgewandelt werden. Der richtige Ansatz hilft Teams dabei, geeignete Konstruktionen auszuwählen, Über- oder Unterspezifikationen zu vermeiden und Feedback von Lieferanten einzuholen, das über den Preis hinaus nützlich ist.
Eine zuverlässige Kabelübersicht beginnt beim elektrischen System, nicht bei einer Katalogseite. Das Projektteam sollte die Systemspannung, den Nennstrom, das erwartete Lastprofil, die Kurzschlussbedingungen, die Betriebslast und den zukünftigen Erweiterungsspielraum bestätigen. Die Spannung beeinflusst den Isolationsgrad, die Testanforderungen und die Systemkompatibilität, während der Strom die Leitergröße, den Wärmeanstieg, die Verluste und die Langzeitalterung beeinflusst. Ein ohne diese Angaben ausgewähltes Stromkabel mag auf dem Papier akzeptabel erscheinen, entspricht aber nicht der tatsächlichen Betriebsbelastung.
Mittelspannungsprojekte erfordern besondere Sorgfalt, da ihre Anforderungen zwischen der routinemäßigen Niederspannungsverkabelung und dem Hochspannungsübertragungsdesign liegen. IEC 60502-2 legt Konstruktion, Abmessungen und Prüfanforderungen für Stromkabel mit extrudierter Feststoffisolierung von 6 kV bis 30 kV für feste Installationen wie Verteilungsnetze und Industrieanlagen fest. Dieser Standardkontext hilft zu erklären, warum die Spannungsklasse klar definiert werden sollte, bevor Struktur, Zubehör und Dokumentation besprochen werden.
Der Installationsweg kann die Kabelentscheidung ebenso verändern wie die elektrische Last. Eine Leitung, die durch einen Kabelgraben, einen Kanal, einen Tunnel, ein Kabelkanal, ein Halterungssystem, einen direkten Erdweg oder einen Innen-Außen-Übergang verläuft, ist unterschiedlichen mechanischen und umweltbedingten Belastungen ausgesetzt. Begrenzte Verlegeräume wirken sich auch auf Kabeldurchmesser, Biegeradius, Zugspannung und Installationsreihenfolge aus. Ein geeignetes Stromkabel muss sowohl physikalisch als auch elektrisch zur Strecke passen.
Die Routenkartierung sollte die Gesamtlänge, Höhenunterschiede, Wendepunkte, Verbindungsstellen, Zugrichtung und den verfügbaren Platz für Fässer und Ausrüstung umfassen. Lange Strecken erfordern möglicherweise eine sorgfältige Trommelplanung, um unnötige Verbindungen zu reduzieren, während enge Kurven zu steife oder schwere Konstruktionen ausschließen können. Wenn das Installationsteam nicht frühzeitig konsultiert wird, kann die Installation eines technisch korrekten Kabels immer noch schwierig, langsam oder kostspielig sein.
Bevor Schutzschichten ausgewählt werden, sollten Umweltrisiken definiert werden. Feuchtigkeit, Grundwasser, Bodendruck, mechanische Einwirkungen, UV-Einwirkung, Chemikalien, Vibrationen, Nagetiere und Brandschutzerwartungen beeinflussen alle die Kabelstruktur. Eine direkte Erdverlegung kann einen stärkeren mechanischen Schutz erfordern, während nasse oder wassergefährdete Strecken möglicherweise eine wasserfeste Konstruktion statt einer einfachen Außenhülle erfordern. Unter rauen Bedingungen löst eine bloße Vergrößerung der Leitergröße keine Schäden an der Hülle, Wassereinbruch oder Installationsstress.
Projekteingabe | Fragen zur Bestätigung vor der Auswahl |
Elektrische Daten | Wie hoch sind die Nennspannung, der Laststrom, das Kurzschlussniveau und der zukünftige Kapazitätsbedarf? |
Installationsroute | Wird das Kabel in einem Graben, einem Kanal, einer Rinne, einem Tunnel, direkt vergraben oder unter gemischten Bedingungen verlegt? |
Umweltrisiken | Besteht das Risiko von Feuchtigkeit, UV-Strahlung, Bodendruck, chemischer Belastung, Vibration oder Stößen? |
Compliance-Anforderungen | Welche IEC-, BS-, UL-, Projekt- oder lokalen Anforderungen gelten? |
Lieferplanung | Welche Trommellänge, Verpackung, Zeitplan und Lagerbedingungen vor Ort sind erforderlich? |
Sobald die Projektbedingungen klar sind, geht es im nächsten Schritt darum, diese in den Kabelbau umzusetzen. Das Leitermaterial ist eine der ersten Entscheidungen. Kupfer bietet eine hohe Leitfähigkeit und kompakte Abmessungen, während Aluminium bei geeigneten Designs Gewicht und Materialkosten reduzieren kann. Bei der endgültigen Auswahl sollten aktuelle Kapazität, Spannungsabfall, Abschlussmethode, mechanische Handhabung und das Budgetziel des Projekts berücksichtigt werden.

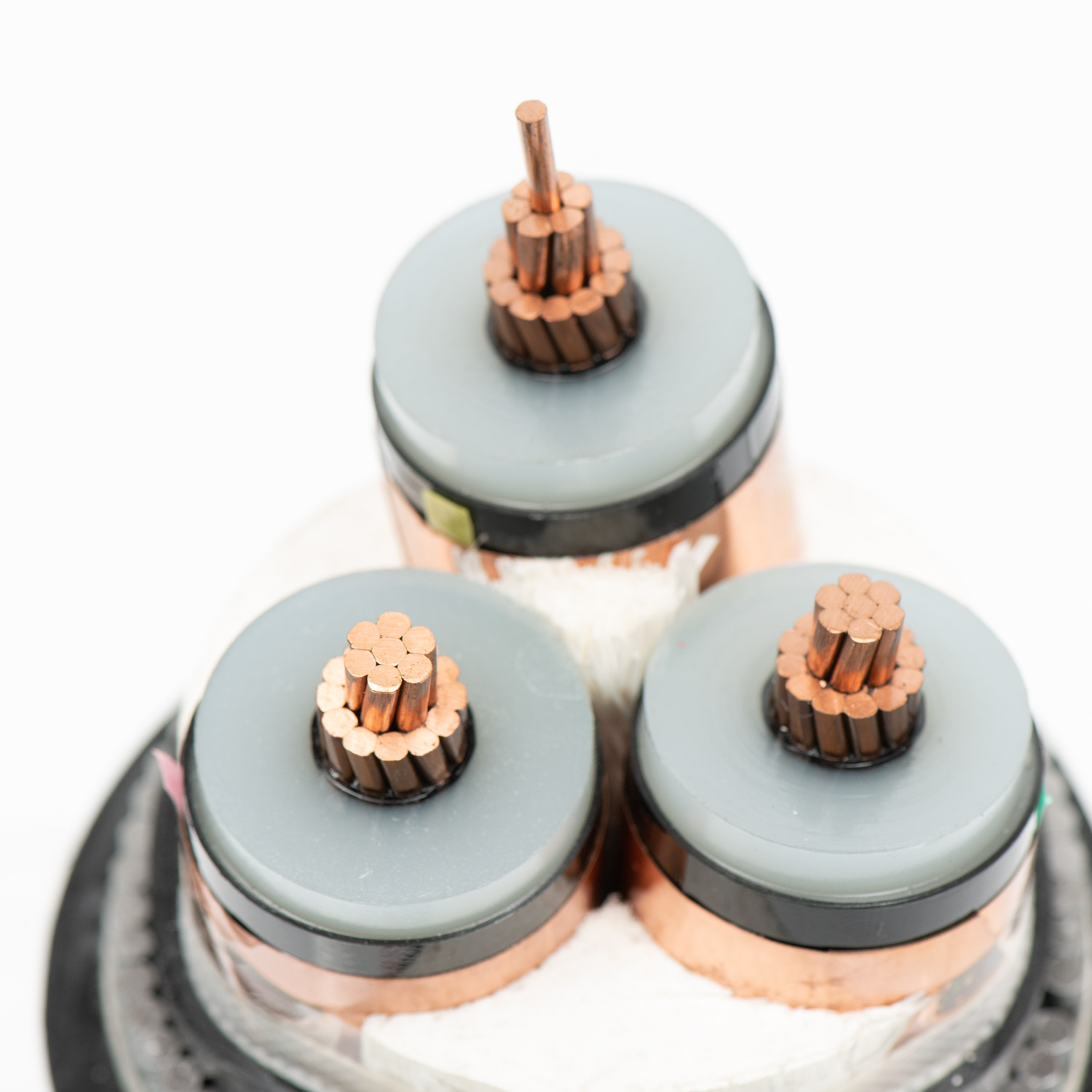

Ebenso wichtig ist die Auswahl der Isolierung bei einem Mittelspannungskabel. XLPE-Isolierung wird häufig in der Mittelspannungsverteilung eingesetzt, da sie eine starke dielektrische Leistung und eine gute thermische Stabilität für anspruchsvolle Stromnetze bietet. Das XLPE-isolierte Mittelspannungskabel von 4E Energy kombiniert XLPE-Isolierung, PVC-Außenmantel, Kupfer- oder Aluminiumleiteroptionen und einen Spannungsbereich von 3,6 kV bis 35 kV. Diese Art der Konstruktion ist nützlich, wenn Ingenieure praktische Optionen und keinen vagen Kabelnamen benötigen.
Die Panzerung sollte als standortbezogene Entscheidung behandelt werden. In kontrollierten Innenleitungen, Kanälen oder geschützten Kabeltrassen, wo das Risiko einer mechanischen Beschädigung gering ist, können ungepanzerte Kabel akzeptabel sein. Gepanzerte Strukturen gewinnen dort an Bedeutung, wo das Kabel Bodendruck, Stößen, direkten Erdbedingungen oder einer schwierigen industriellen Verlegung ausgesetzt sein kann. Die Wahl des Schutzes sollte den tatsächlichen Installationsweg widerspiegeln und nicht eine allgemeine Präferenz für schwerere Kabel.
Die Abdichtung folgt der gleichen Logik. Ein Projekt, das Grundwasser, feuchten Gräben, Außenübergängen oder unsicherer Entwässerung ausgesetzt ist, sollte auf Wasserbeständigkeit und Eignung der Ummantelung überprüft werden. Wenn radiales oder longitudinales Eindringen von Wasser ein realistisches Risiko darstellt, sollte die Kabelkonstruktion Barrieren oder Schutzstrukturen umfassen, die eine langfristige Zuverlässigkeit gewährleisten. Das Mittelspannungs-XLPE-isolierte Kabelsortiment von 4E Energy umfasst mit Stahlband gepanzerte Kabel, mit Stahldraht gepanzerte Kabel, PE/PVC-ummantelte Kabel und umfassende wasserdichte Schichtkonstruktionen, sodass Projektteams verschiedene Möglichkeiten haben, Schutzschichten an die Bedingungen vor Ort anzupassen.
Eine schwache Spezifikation birgt offensichtliche Risiken: Überhitzung, Isolationsstress, vorzeitige Alterung, Wassereintritt, Ausfallzeiten und Sicherheitsrisiken. Weniger offensichtlich sind die Kosten einer übermäßigen Spezifikation. Ein Kabel, das viel schwerer, größer oder besser geschützt ist als nötig, kann die Materialkosten erhöhen, größere Kabelkanäle oder Kanäle erfordern, das Einziehen erschweren und die Installation verlangsamen. Die beste Stromkabellösung ist nicht die stärkste verfügbare; Es ist dasjenige, das den elektrischen Anforderungen, den Standortbedingungen, der Installationsmethode und der erwarteten Lebensdauer mit dem geringsten vermeidbaren Abfall entspricht.
Ein Lieferant kann aus einer kurzen Nachricht, in der nur „Angebot für Mittelspannungskabel“ steht, kein nützliches technisches Feedback geben. Die Anfrage sollte genügend Kontext enthalten, damit der Lieferant die Konstruktion überprüfen, Alternativen vorschlagen und fehlende Informationen identifizieren kann. Bei vielen Projektanfragen geht es zu schnell um Lieferzeit, Preis oder allgemeine Anpassungen, bevor die technische Grundlage klar ist. Eine genauere Anfrage hilft dem Lieferanten, die tatsächliche Anwendung zu verstehen, bevor ein Angebot beginnt.
Bereiten Sie diese Details vor, bevor Sie eine maßgeschneiderte Stromkabellösung anfordern:
● Nennspannung, Systemspannung, Nennstrom, Kurzschlussanforderung und zukünftige Kapazitätsspanne.
● Bevorzugtes Leitermaterial, Anzahl der Adern, Leitergröße, Installationsmethode, Streckenlänge und erforderliche Trommellänge.
● Boden-, Wasser-, Temperatur-, UV-, chemische, mechanische und brandschutztechnische Belastung.
● Erforderliche Normen, Prüfberichte, Datenblätter, Zeichnungen, Verpackungsanforderungen, Zubehör, Anschlüsse, Verbindungen und Lieferplan.
Diese Informationen müssen vor dem ersten Gespräch nicht perfekt sein. Ein klarer Entwurf reicht aus, damit der Lieferant bessere Fragen stellen kann. Fehlende Daten können dann behoben werden, bevor aus dem Angebot eine endgültige Spezifikation wird.
Der Preis ist erst sinnvoll, wenn die technische Basis stabil ist. Eine gute Lieferantenantwort sollte bestätigen, ob die vorgeschlagene Kabelkonstruktion zur Route, Betriebsumgebung, Verlegemethode, Zubehöranforderungen und Standortbeschränkungen passt. Es sollte auch auf mögliche Risiken hinweisen, wie z. B. übermäßige Zugspannung, ungeeignete Mantelauswahl, fehlende Wasserdichtigkeit oder Unstimmigkeiten zwischen Kabel und Anschlussmethode. 4E Energy unterstützt benutzerdefinierte Konfigurationen für projektspezifische Anforderungen, wodurch die technische Prüfung aussagekräftiger wird, als nur ein Standardangebot anzufordern.
Eine Produktseite kann grundlegende Fähigkeiten zeigen, aber komplexe Projekte erfordern mehr als eine Modellbeschreibung. Der Lieferant sollte in der Lage sein, Sie bei der Auswahl der Spannungsklasse, beim Konstruktionsvergleich, bei der Überprüfung der geltenden Normen, bei der Erstellung von Testberichten, bei Datenblättern, Zeichnungen, Verpackungsinformationen und Genehmigungsdokumenten zu unterstützen. Bei Mittelspannungsarbeiten kann sich die Dokumentation auf die Genehmigung des Beraters, die Überprüfung durch den Versorgungsbetrieb, die Zollabfertigung und die Genehmigung der internen Beschaffung auswirken. Ein Stromkabel, das nicht ordnungsgemäß dokumentiert werden kann, kann das Projekt verzögern, selbst wenn das physische Produkt geeignet ist.
Das Mittelspannungs-XLPE-isolierte Kabel von 4E Energy kann gemäß den IEC-, BS- und UL-Anforderungen hergestellt werden. Dies ist wichtig, wenn Projektteams die Kabelauswahl an Genehmigungsanforderungen, Ausschreibungsunterlagen oder lokale Elektrovorschriften anpassen müssen. Die käuferorientierte Frage ist nicht, ob ein Lieferant generell Qualität beansprucht. Die wichtigere Frage ist, ob der Lieferant die für die spezifische Projektphase erforderlichen Dokumente, Zeichnungen und technischen Details bereitstellen kann.
Die Kabellieferung muss zum Bauzeitplan passen. Vorlaufzeit, gestaffelte Lieferung, Verpackung, Trommelgröße, Kabelkennzeichnung, Lagerung vor Ort und Koordination mit dem Installationsfortschritt wirken sich alle auf die Ausführung aus. Ein zu früh geliefertes Kabel kann unter schlechten Lagerbedingungen gelagert werden, während ein zu spät geliefertes Kabel Bauarbeiten, die Installation von Geräten oder die Stromversorgung verzögern kann. Trommellängen, bei denen die Routenplanung außer Acht gelassen wird, können ebenfalls zu unnötigen Verbindungen oder Handhabungsproblemen führen.
Bewertungsbereich | Was zu überprüfen ist |
Technischer Bereich | Kann der Lieferant die erforderliche Spannungsklasse und Konstruktion unterstützen? |
Anpassungsunterstützung | Kann das Team Route, Umgebung, Schutzschichten und Zubehör überprüfen? |
Normenwissen | Werden IEC-, BS-, UL- oder projektspezifische Anforderungen verstanden? |
Dokumentation | Sind Datenblätter, Berichte, Zeichnungen und Verpackungsdetails verfügbar? |
Lieferplanung | Können Trommellänge, Verpackung, Kennzeichnung und gestaffelte Lieferung koordiniert werden? |
Das Kabel ist nur ein Teil des elektrischen Systems. Abschlüsse, Verbindungen, Kabelschuhe, Erdung, Kabelverschraubungen, Schaltgeräteschnittstellen, Transformatoranschlüsse, Kabelkanäle, Kanäle und Zugausrüstung müssen vor der endgültigen Genehmigung berücksichtigt werden. Ein geeignetes Stromkabel kann immer noch zu Problemen vor Ort führen, wenn das Zubehör zu spät ausgewählt wird oder wenn die Installationsmethode nicht mit der Kabelkonstruktion kompatibel ist. Eine frühzeitige Koordination trägt dazu bei, Auswechslungen in letzter Minute zu verhindern, die die Sicherheit, Zuverlässigkeit oder Zeitplankontrolle schwächen.
Vor der Beschaffungsgenehmigung sollte das Projektteam das endgültige Angebot mit den Zeichnungen, Berechnungen und Standortbedingungen vergleichen. Die Überprüfung sollte Spannungsnennwert, Leitermaterial, Leitergröße, Isolierung, Mantel, Armierung, wasserdichte Schicht, Anzahl der Adern, geltende Normen, Länge, Verpackung und Lieferbedingungen umfassen. Eventuelle Unterschiede zwischen dem Datenblatt und den Projektanforderungen sollten vor der Freigabe der Bestellung geklärt werden. Eine maßgeschneiderte Stromkabelspezifikation sollte so präzise sein, dass die Entwicklungs-, Beschaffungs- und Installationsteams mit den gleichen Erwartungen arbeiten.
Eine kurze Vorbestellungsprüfung kann später teure Korrekturen verhindern. Bestätigen Sie das Kabelmodell, die Konstruktionsschichten, das Zubehör, die Prüfdokumente, die Markierung, den Trommelplan und den Lieferplan. Überprüfen Sie, ob das vorgeschlagene Kabel tatsächlich unter den Bedingungen vor Ort gezogen, verlegt, angeschlossen, geprüft und gewartet werden kann. Die endgültige Genehmigung sollte technische Lücken schließen und nicht nur Ausgaben genehmigen.
Die Installationsplanung sollte bis zum Schluss Teil der Kabelauswahl bleiben. Biegeradius, Zugroute, Grabentiefe, Kanalfüllung, Stützabstand, freie Länge, Inspektionszugang und Reparaturplanung können sich alle auf die langfristige Zuverlässigkeit auswirken. Wartungsteams benötigen möglicherweise Zugriff auf Verbindungen, Abschlüsse, Streckenzeichnungen und freie Längen für zukünftige Reparaturarbeiten. Entscheidungen, die vor der Bestellung getroffen werden, entscheiden häufig darüber, ob die Installation reibungslos verläuft, sich verzögert oder vor Ort wiederholt überarbeitet wird.
Eine maßgeschneiderte Entscheidung für ein Stromkabel funktioniert am besten, wenn elektrische Anforderungen, Installationsbedingungen, Schutzbedarf, Zubehör und Lieferplanung als ein System berücksichtigt werden. Klare Spezifikationen helfen Teams, Unterdimensionierung, unnötige Überspezifikation, schwierige Installation und Verzögerungen bei der Genehmigung zu vermeiden.
East Energy Electrical Engineering Co., Ltd. unterstützt komplexe Elektroprojekte mit Stromkabelprodukten und zugehörigen technischen Optionen, die für unterschiedliche Spannungsniveaus, Installationswege und Betriebsumgebungen geeignet sind. Für Ingenieure und Beschaffungsteams liegt der praktische Nutzen darin, Projektdetails in eine Kabellösung umzuwandeln, die sicherer zu installieren, einfacher zu koordinieren und zuverlässiger im Betrieb ist.
A: Bestätigen Sie die Nennspannung, den Laststrom, den Installationsweg, die Umweltbelastung, die Normen, das Zubehör und die Lieferanforderungen, bevor Sie die Kabelkonstruktion auswählen.
A: Die Spannung beeinflusst den Isolationsgrad und die Testanforderungen, während der Strom die Leitergröße, den Wärmeanstieg, den Spannungsabfall und die langfristige Betriebssicherheit beeinflusst.
A: Gepanzerte Kabel werden normalerweise für die direkte Erdverlegung, das Risiko mechanischer Stöße, Hochdruckstrecken oder Industrieumgebungen in Betracht gezogen, in denen ein einfacher Mantelschutz möglicherweise nicht ausreicht.
A: Die Route beeinflusst den Biegeradius, die Zugspannung, das Kabelgewicht, die Verbindungsplanung, die Trommellänge und ob bei der Installation zusätzlicher Schutz erforderlich ist.
A: Senden Sie Spannung, Strom, bevorzugte Leiter, Adernummer, Streckenlänge, Installationsmethode, Umweltrisiken, Normen, Zubehör, Dokumente und Lieferplan.
A: Passen Sie das Kabel an die tatsächlichen elektrischen Anforderungen, die Risiken vor Ort und die Installationsbedingungen an, anstatt standardmäßig die schwerste oder am besten geschützte Option zu wählen.
