Die sich weiterentwickelnden Netzanforderungen führen dazu, dass veraltete Verteilungsnetze nun weit über ihre ursprünglichen Designtoleranzen hinausgehen. Die schnelle Einführung verteilter Energieressourcen und der Ladeinfrastruktur für Elektrofahrzeuge führt zu beispielloser Volatilität. Versorgungsunternehmen und Facility Manager stehen vor einer schwierigen kommerziellen Entscheidung. Sie können kapitalintensive Leitungsmodernisierungen durchführen, beispielsweise eine vollständige Neuleitung. Alternativ können sie lokale Geräteeingriffe durchführen, um die strikte ANSI C84.1-Konformität aufrechtzuerhalten.

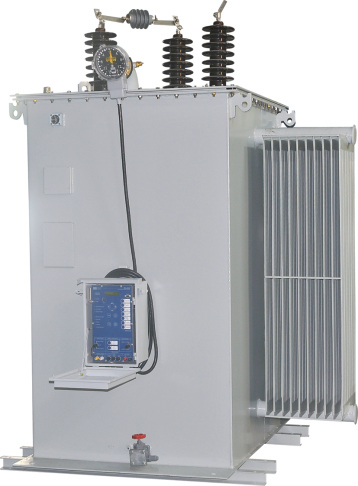

Ein Stufenspannungsregler bietet einen präzisen und kostengünstigen Eingriff zur gezielten Stabilisierung. Dieser Ansatz unterscheidet sich von umfassenderen, weniger detaillierten Kontrollen auf Umspannwerksebene. In diesem Artikel erfahren Sie genau, wann und warum Sie diese Geräte einsetzen sollten. Wir werden technische Auslöser, betriebliche Vorteile und deren Vergleich mit alternativen Interventionen behandeln. Sie erfahren, wie ein gut platzierter Stufenspannungsregler für Verteilungsnetze Probleme mit der Stromqualität nachgelagerter Systeme effektiv und effizient löst.
Stufenspannungsregler sind die sinnvollste kommerzielle Wahl, wenn es bei langen radialen Einspeisungen weit entfernt vom Umspannwerk zu Spannungsverschlechterungen kommt.
Im Gegensatz zu Kondensatorbänken, die Blindleistung verwalten, verändern SVRs direkt die Spannungsgröße, was sie zur überlegenen Spannungsschwankungslösung für aktive, wechselnde Lasten macht.
Moderne Beschaffung muss aufgrund der dezentralen Solar-/Windintegration der Controller-Intelligenz (bidirektionale Leistungsflussfähigkeit) Vorrang vor grundlegender mechanischer Zuverlässigkeit geben.
Das primäre Umsetzungsrisiko bleibt der mechanische Verschleiß des Stufenschalters; Wartungszyklen müssen in der langfristigen Betriebsplanung berücksichtigt werden.
Sie müssen zunächst feststellen, wann die Spannungspegel dauerhaft unter akzeptable Grenzwerte fallen. Die meisten gesetzlichen Rahmenbedingungen verlangen von den Energieversorgern, dass sie die Lieferung innerhalb von ±5 % der Nennspannung halten. Schwere Verschlechterungen treten häufig ganz am Ende einer langen Schlange auf. Eine frühzeitige Diagnose bleibt für eine wirksame Steuerung der Verteilungsspannung von entscheidender Bedeutung . Wenn nachgelagerte Knoten chronische Unterspannung melden, sind gezielte Eingriffe erforderlich.
Laststufenschalter (LTCs) für Umspannwerke bieten eine zentralisierte Regelung. Sie passen die Gesamtspannung für eine gesamte Zuleitung an. Lokale Probleme tief in stark verzweigten Schaltkreisen können sie jedoch nicht beheben. Wenn ein Zweig stark ausgelastet ist, während ein anderer Zweig gering bleibt, kann ein zentralisierter LTC nicht beides bewältigen. Es handelt sich um ein stumpfes Instrument. Das Erhöhen der Spannung der Umspannstation kann zwar den schweren Zweig reparieren, am leichteren Zweig jedoch schädliche Überspannungen verursachen.
Diese betriebliche Realität legt einen klaren Geschäftsfall fest. Schlechte Stromqualität führt zu finanziellen Strafen. Kunden erleiden Geräteschäden und reichen kostspielige Haftungsansprüche ein. Sie müssen diese Ergebnisse vermeiden, um Ihr Betriebsbudget zu schützen. Gezielte Regulierungsbehörden ermöglichen es Ihnen, massive Investitionsausgaben aufzuschieben. Sie vermeiden den Ausbau des Netzes oder den vorzeitigen Einbau dickerer Leiter. Die Ausrüstung amortisiert sich, indem sie das Risiko mindert und umfangreiche Infrastrukturinvestitionen verzögert.
Die Physik bestimmt die geschäftliche Realität der Energieverteilung. Die Leitungsimpedanz verursacht über große Entfernungen einen starken Spannungsabfall. Je weiter die Energie wandert, desto mehr Spannung geht durch Widerstand und Reaktanz verloren. Sie können nicht einfach eine höhere Spannung aus dem Umspannwerk übertragen, ohne Kunden in der Nähe zu gefährden.
Durch die Installation von Reglern in der Mitte oder in der Nähe der Last wird eine optimale Abgabe wiederhergestellt. Durch diesen gezielten Ansatz entfällt die Notwendigkeit, kilometerlange Leitungen auszutauschen. Sie sparen Investitionen in Millionenhöhe. Der Regler überwacht die eingehende verminderte Spannung und erhöht sie wieder auf den Nennwert. Es fungiert als wichtige Druckerhöhungsstation entlang ländlicher oder ausgedehnter Verteilungsleitungen.
In modernen Netzen kommt es täglich zu Stromrückflüssen. Lokale Solaranlagen oder Windparks erzeugen Strom direkt über Verteilungsleitungen. Dies führt zu unvorhersehbaren Spannungsanstiegen während der Spitzenzeiten der Stromerzeugung. Herkömmliche Netze wurden nicht gebaut, um die Energieversorgung nach hinten zu verlagern.
Moderne Regulierungsbehörden lösen dieses moderne Problem. Sie verfügen über bidirektionale Controller. Während der Spitzenzeit der Solarenergieerzeugung reduzieren sie aktiv die Überspannung. Später am Abend, wenn die Solarleistung sinkt und die Last in Wohngebieten ansteigt, kehren sie den Betrieb um. Sie erhöhen die Spannung, um die Spitzenlast zu unterstützen. Ohne diese lokalisierte Intelligenz können Sie eine hohe DER-Penetration nicht sicher bewältigen.
Industrieanlagen beeinträchtigen die Netzstabilität erheblich. Große Motorstarts, Bergbaubetriebe oder lokalisierte Produktionsanlagen verbrauchen vorübergehend hohe Ströme. Dieser plötzliche Einschaltstrom führt zu sofortigen Spannungseinbrüchen im örtlichen Netz. Gewerbe- und Privatkunden in der Nähe leiden unter flackernden Lichtern oder defekter Elektronik.
Stufenregler sorgen für eine schnelle Spannungskorrektur von ±10 %. Sie erkennen den durch Industriemaschinen verursachten Abfall und passen ihre Hahnpositionen entsprechend an. Dadurch wird die störende Industrielast vom größeren Netz isoliert. Sie schützen sensible nachgelagerte Kunden und unterstützen gleichzeitig die notwendigen Industrieabläufe umfassend.
Ingenieure verwechseln häufig die Rolle von Kondensatoren und Reglern. Sie müssen diese technische Grenze klären. Kondensatorbänke speisen Blindleistung (Vars) in das System ein. Dadurch wird der Gesamtleistungsfaktor verbessert. Ein verbesserter Leistungsfaktor steigert indirekt die Spannung durch Reduzierung der Leitungsverluste.
Kondensatoren versagen jedoch, wenn der Leistungsfaktor bereits hoch ist, die Spannung jedoch niedrig bleibt. Regler nutzen einen Spartransformator, der mit einem mechanischen Stufenschaltmechanismus ausgestattet ist. Sie passen die Spannungsgröße unabhängig vom Leistungsfaktor des Systems direkt an. Sie lösen Spannungsprobleme direkt, anstatt sich auf die Manipulation der Blindleistung zu verlassen.
Durch die Aktualisierung des Drahtquerschnitts wird die Leitungsimpedanz dauerhaft behoben. Dickere Drähte führen mehr Strom bei geringerem Spannungsabfall. Allerdings erfordert die Umleitung einen enormen Investitionsaufwand. Sie müssen mit Umweltverträglichkeitsstudien, Wegerechtgenehmigungen und höheren Arbeitskosten rechnen. Die Fertigstellung dauert Jahre.
Regulierungsbehörden bieten eine schnellere, modulare Alternative. Sie kombinieren Betriebs- und Investitionsausgaben effizient. Sie können eine Einheit in Wochen statt in Jahren einsetzen. Wenn sich die Netzwerklast in Zukunft verschiebt, können Sie das Gerät an einen neuen Krisenort verlegen. Umgeleitete Leitungen bieten diese Flexibilität nicht.
Durch das Hinzufügen nachgeschalteter Regler wird eine granulare, zielgerichtete Steuerung ermöglicht. Umspannwerke passen alle drei Phasen gleichzeitig an. Wenn nur eine Phase einer hohen Belastung ausgesetzt ist, werden die beiden anderen Phasen durch eine Modernisierung der Umspannstation überkompensiert.
Nachgeordnete Regulierungsbehörden arbeiten unabhängig. Der Einsatz eines einphasigen automatischen Spannungsreglers bewältigt asymmetrische Lasten häufig perfekt. Sie beheben die spezifische Problemphase, ohne ausgeglichene Phasen zu stören. Durch diese Skalierbarkeit ist die nachgelagerte Bereitstellung deutlich überlegen gegenüber stumpfen Anpassungen auf Umspannwerksebene.
Vergleich von Spannungsregelungseingriffen
Interventionstyp | Primärer Mechanismus | Vorabkosten | Bereitstellungsgeschwindigkeit | Granularität |
|---|---|---|---|---|
Stiefspannungsregler | Direkte Stufenschaltung über Spartransformator | Mäßig | Schnell (Wochen) | Hoch (einphasig) |
Shunt-Kondensatorbank | Blindleistungseinspeisung | Niedrig | Schnell (Wochen) | Niedrig (abhängig vom Leistungsfaktor) |
Leitungsumleitung | Reduzierte Leitungsimpedanz | Sehr hoch | Langsam (Jahre) | Systemweit |
LTC-Upgrade der Unterstation | Zentralisierte Transformatorregelung | Hoch | Mäßig (Monate) | Niedrig (dreiphasige stumpfe Einstellung) |
Das Gehirn des Regulators ist wichtiger als das Eisen. Sie müssen Kommunikationsprotokolle sorgfältig prüfen. Geräte müssen die Standards DNP3 oder IEC 61850 unterstützen. Diese Protokolle gewährleisten eine sichere Datenübertragung zurück zu den Kontrollzentren der Versorgungsunternehmen.
Der Controller muss Fernüberwachung und automatisierte Datenprotokollierung unterstützen. Es muss sich nahtlos in moderne Advanced Distribution Management Systeme (ADMS) integrieren. Betreiber benötigen Echtzeit-Einblick in die Stufenpositionen und Spannungspegel. Ohne SCADA-Integration sind Sie bei kritischen Netzereignissen im Blindflug.
Sie müssen Standardspezifikationsbereiche bewerten. Der Industriestandard verwendet 32 verschiedene Schritte. Diese bestehen aus 16 Hebestufen und 16 Senkstufen. Jeder Schritt entspricht 5/8 % der Nennspannung. Dadurch ergibt sich ein Gesamtregelbereich von ±10 %.
Die richtige Konfiguration ist von größter Bedeutung. Sie müssen geeignete Zeitverzögerungen und Bandbreitenparameter besprechen und festlegen. Wenn die Bandbreite zu gering ist, kommt es beim Gerät zu „Hunting“. Hunting tritt auf, wenn der Regler bei geringfügigen, flüchtigen Spannungsschwankungen ständig die Anzapfungen wechselt. Dadurch werden die mechanischen Kontakte schnell zerstört.
Gehen Sie bei den grundlegenden Vertrauensmetriken keine Kompromisse ein. Alle eingesetzten Geräte müssen den IEEE C57.15-Standards entsprechen. Dieser strenge Rahmen bestimmt die thermischen Grenzen, die Durchschlagsfestigkeit und die mechanische Haltbarkeit. Es stellt sicher, dass das Gerät raue Außenbedingungen sicher übersteht.
Überprüfen Sie bei bestimmten ländlichen Einsätzen die Einhaltung der RUS-Richtlinien (USDA Rural Development). Die RUS-Zertifizierung beweist die Feldbeständigkeit. Es stellt außerdem sicher, dass das Versorgungsunternehmen weiterhin Anspruch auf Bundesmittel und zinsgünstige Infrastrukturkredite hat. Nicht konforme Geräte bringen sowohl Sicherheitsrisiken als auch erhebliche finanzielle Belastungen mit sich.
Vor der Beschaffung müssen Sie die Installationsbeschränkungen analysieren. Für an Masten montierte Atemregler gelten strenge Gewichtsbeschränkungen. Strommasten können nur eine begrenzte Menge Eisen und Öl tragen, bevor sie unter Windlasten einknicken. Auf Polstern montierte Regler erfordern Tiefbau und Betonfundamente. Sie müssen auch Grundstücksdienstbarkeiten von Grundstückseigentümern für auf Bodenplatten montierte Einheiten einholen.
Bewerten Sie mechanische Abnutzungs- und Fehlerpunkte ehrlich. Ein Laststufenschalter bleibt grundsätzlich ein mechanisches Gerät. Bei den internen Kontakten kommt es bei jedem Positionswechsel unter Last zu Lichtbögen. Sie müssen die erwartete Lebensdauer dieser Kontakte berücksichtigen. Moderne Geräte sind oft für Hunderttausende Einsätze ausgelegt. Allerdings beschleunigt das Schalten unter hoher Last die Kontakterosion.
Bewerten Sie die Managementprotokolle für dielektrische Flüssigkeiten sorgfältig. Ölgefüllte Einheiten erfordern eine regelmäßige Analyse gelöster Gase (DGA). Bei diesem Test werden interne Lichtbögen oder eine Verschlechterung des Papiers erkannt. Sie tragen auch Verantwortung für die Umwelt hinsichtlich der Eindämmung von Leckagen. Trockene Alternativen verhindern Öllecks, sind jedoch mit höheren Vorlaufkosten verbunden. Sie müssen diese anfänglichen Kosten gegen den laufenden Wartungsaufwand abwägen, der bei herkömmlichen ölgefüllten Modellen erforderlich ist.
Stufenspannungsregler bleiben die definitive Wahl, wenn die Netztopologie oder lokale Volatilität eine zentrale Spannungsregelung unwirksam macht. Sie bieten die nötige Präzision, um lange radiale Einspeiser und moderne dezentrale Erzeugungsquellen zu handhaben. Indem Sie die wichtigsten Auslöser verstehen und Alternativen vergleichen, stellen Sie eine zuverlässige Stromversorgung für alle nachgelagerten Kunden sicher.
Ergreifen Sie sofort die nächsten Schritte, um Ihre Grid-Architektur zu optimieren:
Führen Sie detaillierte Lastflusssimulationen durch, um genaue Spannungsabfallorte abzubilden.
Führen Sie Stromqualitätsprüfungen durch, um den aktuellen Rückstromfluss von lokalen DERs zu messen.
Berechnen Sie die erforderlichen Bandbreiten- und Zeitverzögerungseinstellungen, um mechanisches Pendeln zu verhindern.
Entwerfen Sie eine Ausschreibung, die eine strikte Einhaltung von IEEE C57.15 und bidirektionale Controller-Funktionen erfordert.
A: Nein. Ein automatischer Spannungsregler (AVR) ist ein weit gefasster Begriff, der für viele Systeme gilt, einschließlich Generatoren oder kleine elektronische Geräte. Ein Stufenspannungsregler ist ein spezieller Hochleistungs-AVR-Typ, der in der Energieverteilung eingesetzt wird. Es verwendet einen Spartransformator und einen mechanischen Stufenschalter, um die Netzspannung in diskreten Schritten zu regeln.
A: Moderne Kontakte halten unter normalen Bedingungen typischerweise 1 bis 2 Millionen mechanischen Betätigungen stand. Allerdings können hohe elektrische Belastungen oder häufige Fehlerströme die Kontaktverschlechterung beschleunigen. Um einen zuverlässigen Betrieb zu gewährleisten, sollten Sie alle 3 bis 5 Jahre Öltests und interne Inspektionen durchführen.
A: Ja, aber nur, wenn sie mit einer modernen bidirektionalen Steuerung auf Mikroprozessorbasis ausgestattet sind. Dieser Controller muss die aktuelle Richtung genau erfassen. Anschließend schaltet er seine Referenzspannung von der Lastseite auf die Quellenseite um, um die vom Solarpark erzeugte Überspannung abzubauen.
