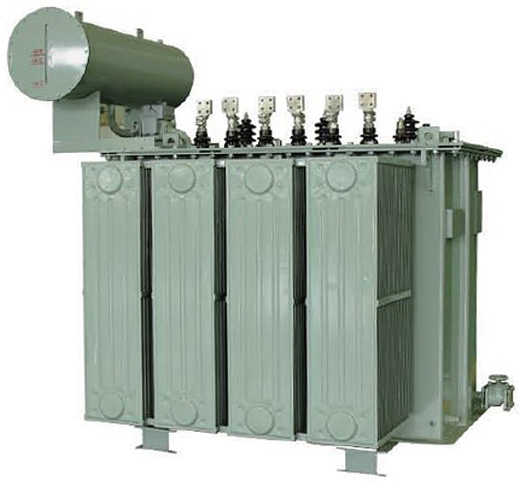

Die Dimensionierung eines Transformators für die Standard-Wechselstromverteilung ist unkompliziert. Die Dimensionierung für nichtlineare Hochstrom-Gleichstromanwendungen stellt jedoch eine hochspezialisierte technische Herausforderung dar. Ingenieure müssen komplexe elektrische Verhaltensweisen berücksichtigen, die in herkömmlichen Stromnetzen selten vorkommen. Industrielle Gleichstromprozesse wie starke Elektrolyse, Schmelzvorgänge und große Antriebe mit variabler Drehzahl erzeugen starke harmonische Verzerrungen. Außerdem erzeugen sie gefährliche Gleichspannungsvorspannungen und hochdynamische Lastprofile.
Diese rauen elektrischen Bedingungen schwächen Standard-Verteilungstransformatoren schnell ab. Werden diese Faktoren außer Acht gelassen, kommt es zu plötzlichen Isolationsausfällen und kostspieligen Anlagenausfällen. In diesem Leitfaden werden die wesentlichen technischen Rahmenbedingungen und thermischen Überlegungen beschrieben, die für eine langfristige Zuverlässigkeit erforderlich sind. Sie lernen die genauen Konformitätsstandards kennen, die zur sicheren Spezifikation eines Gleichrichtertransformators für industrielle Gleichstromlasten erforderlich sind . Wir liefern umsetzbare Erkenntnisse, um eine maximale Prozessverfügbarkeit sicherzustellen und katastrophale thermische Ausfälle in Ihren Schwerindustriebetrieben zu verhindern.
Oberschwingungsminderung ist obligatorisch: Eine genaue Auswahl erfordert die Berechnung des K-Faktors und die Berücksichtigung von Wirbelstromverlusten, die durch bestimmte Gleichrichtertopologien (6-Puls, 12-Puls oder 24-Puls) verursacht werden.
Derating ist kein Ratespiel: Die Kapazität muss strikt an den Standards IEEE C57.18.10 oder IEC 61378-1 ausgerichtet sein, um eine Verschlechterung der Isolierung zu verhindern.
Die Topologie bestimmt das Design: Die Konfiguration der industriellen Gleichstromversorgung bestimmt direkt die erforderlichen Wicklungsphasenverschiebungen und Kopplungsanforderungen.
Standard-Leistungstransformatoren arbeiten reibungslos unter sauberen, linearen 50-Hz- oder 60-Hz-Sinuswellen. Wenn Sie Industriegleichrichter in den Stromkreis einbauen, verändert sich die elektrische Landschaft dramatisch. Gleichrichter ziehen Strom in abrupten, nichtlinearen Impulsen. Dies verändert grundlegend die Art und Weise, wie der Transformator mit Hitze und elektromagnetischer Belastung umgehen muss.
Nichtlineare Lasten erzeugen starke Oberschwingungsströme. Diese hochfrequenten Ströme zirkulieren neben der Grundfrequenz durch die Transformatorwicklungen. Harmonische tragen nicht zur nützlichen Arbeit bei. Stattdessen erhöhen sie die Wirbelstromverluste im Kern und in den Kupferwicklungen exponentiell. Standardtransformatoren können diese schnell entstehende Wärme nicht abführen. Die Innentemperatur überschreitet schnell die thermischen Grenzen der Basisisolierung und führt zu einem vorzeitigen Wicklungsausfall. Sie müssen spezielle Kühlkanäle und maßgeschneiderte Leitergeometrien spezifizieren, um dieser harmonischen Hitze standzuhalten.
Industriegleichrichter leiten häufig eine kleine Menge Gleichstrom zurück in die Wechselstromseite des Stromkreises. Wir nennen dieses Phänomen DC-Bias. Gleichstromvorspannung verursacht eine asymmetrische Magnetisierung im Transformatorkern. Dadurch wird der Kern während einer Halbwelle der Wechselstromwellenform viel früher in die Sättigung gebracht. Die Sättigung des Kerns erhöht den Magnetisierungsstrom drastisch. Es erzeugt außerdem laute akustische Geräusche, heftige Vibrationen und außer Kontrolle geratene Temperaturspitzen. Ein spezieller Transformator für das Gleichrichtersystem nutzt spezielle Kernverbindungskonstruktionen und niedrigere Flussdichten, um diese Gleichstromvorspannung sicher zu absorbieren, ohne in die Sättigung zu geraten.
Bei starken Gleichstromprozessen kommt es häufig zu Kurzschlüssen. Stellen Sie sich einen Elektrolichtbogenofen vor, der eine schwere Ladung zündet. Diese Ereignisse senden massive Hochstromtransienten zurück durch das System. Standard-Wechselstromtransformatoren verfügen nicht über die robuste mechanische Abstützung, die erforderlich ist, um diesen wiederholten Stößen standzuhalten. Die bei diesen Übergängen erzeugten elektromagnetischen Kräfte können Standardwicklungen buchstäblich auseinanderreißen. Gleichrichtereinheiten verfügen über stark verstärkte Klemmstrukturen und epoxidgebundene Wicklungsblöcke, um die strukturelle Integrität auch bei extremen Fehlerbedingungen aufrechtzuerhalten.
Die Auswahl der richtigen Ausrüstung erfordert eine strenge mathematische Modellierung. Sie können nicht einfach auf die Megawattleistung Ihrer Last schauen und einen passenden KVA-Transformator auswählen. Sie müssen das Lastprofil, das harmonische Spektrum und die Wicklungsarchitektur gleichzeitig bewerten.
Im ersten Schritt wird der genaue Betriebszyklus definiert. Es ist zwischen Grunddauerlasten und transienten Überlastanforderungen zu unterscheiden. Beispielsweise nutzen schwere Eisenbahnsysteme bestimmte Betriebsklassen (Klasse I, II, III und IV). Jede Klasse gibt vor, wie lange das Gerät extremen Überlastungen standhalten muss.
Um die richtige Kapazität zu berechnen, befolgen Sie diese Reihenfolge:
Ermitteln Sie die absolute Dauergrundlast in Kilowatt, die der DC-Prozess benötigt.
Ermitteln Sie den maximalen Überlastungsprozentsatz und seine genaue Dauer.
Berechnen Sie die Grund-kVA, die zur Unterstützung dieser Leistungsaufnahme erforderlich ist.
Wenden Sie das berechnete harmonische Spektrum an, um die harmonisch angepasste äquivalente kVA zu ermitteln.
Diese äquivalente kVA-Leistung stellt die tatsächliche thermische Leistungsfähigkeit dar, die Ihr Transformator besitzen muss.
Die Impulszahl Ihrer Gleichrichtertopologie bestimmt die Wicklungskomplexität des Transformators. Höhere Impulskonfigurationen reduzieren effektiv die Gesamtharmonische Verzerrung (THD) im Primärnetz. Allerdings erfordern sie hochkomplexe Sekundärwicklungsanordnungen.
Ein einfaches 6-Puls-System erfordert eine Standard-Primär- und Sekundärwicklung. Ein 12-Puls-System erfordert zwei Sekundärwicklungen. Eine Sekundärseite muss in einer Sternkonfiguration verbunden sein, während die andere in einer Deltakonfiguration verbunden ist. Dadurch entsteht eine obligatorische Phasenverschiebung von 30 Grad zwischen den beiden Ausgängen. Diese Phasenverschiebung löscht die schädlichsten Harmonischen 5. und 7. Ordnung aus. Die Umrüstung auf 24-Puls-Systeme erfordert komplexe Zick-Zack-Wicklungen, um Phasenverschiebungen von 15 Grad zu erreichen. Sie müssen die richtige Vektorgruppe auswählen, z. B. Dy11d0, um eine genaue Phasenausrichtung zu gewährleisten.
Hitze zerstört die Isolierung. Die richtige Auswahl des Gleichrichtertransformators hängt in hohem Maße von einer genauen thermischen Leistungsreduzierung ab. Ingenieure verwenden den K-Faktor oder Harmonischenfaktor (HF), um die zusätzliche Erwärmungswirkung von Oberschwingungsströmen zu quantifizieren. Der K-Faktor hat direkten Einfluss darauf, um wie viel Sie die Kühlkapazität des Transformators überdimensionieren müssen.
Sie müssen robuste Isoliersysteme auswählen, die diesen erhöhten Temperaturen standhalten. Isoliermaterialien der Klassen F (155 °C) und H (180 °C) bleiben der Industriestandard für diese Umgebungen mit hoher Belastung. Verwenden Sie niemals Standardmaterialien der Klasse B für schwere nichtlineare Anwendungen.
Die Impedanz bestimmt, wie der Transformator auf Laständerungen und Kurzschlüsse reagiert. Hier müssen Sie zwei konkurrierende Prioritäten in Einklang bringen. Eine niedrige Impedanz sorgt für eine hervorragende Spannungsregulierung und hält den Gleichstromausgang stabil. Eine hohe Impedanz begrenzt zerstörerische Kurzschlussströme während eines Fehlers.
Bei der Konstruktion von Mehrpulssystemen ist die gleiche Impedanz zwischen allen Sekundärwicklungen absolut entscheidend. Wenn die Sternwicklung eine andere Impedanz als die Dreieckwicklung hat, teilen sich die Gleichrichter den Strom nicht gleichmäßig auf. Dieses Ungleichgewicht führt dazu, dass eine Wicklung überhitzt, während die andere nicht ausgelastet bleibt.
Verschiedene Branchen stellen völlig unterschiedliche Anforderungen an ihre Energieinfrastruktur. Sie müssen das Transformatordesign an die spezifischen Gegebenheiten der Betriebsumgebung anpassen.
Aluminiumschmelz- und Chlorelektrolyseanlagen sind 24 Stunden am Tag und 365 Tage im Jahr in Betrieb. Sie ziehen ultrahohe Dauerströme. Jede Unterbrechung ruiniert die Charge und beschädigt die Produktionsausrüstung. Das primäre Erfolgskriterium hierbei ist höchste Zuverlässigkeit unter massiver Dauerbelastung.
Diese Prozesse erfordern außerdem eine äußerst feine Spannungsregelung, da sich der Widerstand des chemischen Bades ändert. Ingenieure integrieren Hochleistungs-Stufenschalter (OLTC) typischerweise direkt in den Transformator. Dadurch können Betreiber die Spannung präzise anpassen, ohne die abzuschalten industrielle Gleichstromversorgung .
Eine völlig andere Herausforderung stellen Umspannwerke von Eisenbahnen dar. Züge ziehen beim Beschleunigen enorme Mengen an Strom. Dann rollen sie plötzlich aus oder bremsen ab, wodurch die Last nahezu auf Null sinkt. Dadurch entstehen hochdynamische, unregelmäßige Lastprofile.
Transformatoren in diesen Anwendungen sind häufigen schweren Überlastungen ausgesetzt. Außerdem sind sie starken mechanischen Stößen durch schnelle Stromschwankungen ausgesetzt. Für den Erfolg sind starke strukturelle Verstrebungen und ein fortschrittliches Wärmemanagement erforderlich, um plötzliche Hitzespitzen abzuleiten, bevor der nächste Zug eintrifft.
Große Bergbauförderanlagen und schwere Industriepumpen sind auf massive Antriebe mit variabler Drehzahl angewiesen. Diese Anlagen werden oft auf engstem Raum oder tief unter der Erde betrieben. Eine kompakte Grundfläche wird zu einer großen Designbeschränkung. Ingenieure setzen für diese VSDs häufig 18-Puls- oder 24-Puls-Mehrwicklungsdesigns ein. Diese Hochimpulskonfigurationen heben Oberschwingungen von Natur aus auf. Dies ermöglicht es Bergbaubetreibern, die strengen IEEE 519-Grenzwerte für Netzoberschwingungen einzuhalten, ohne sperrige externe Oberschwingungsfilterbänke installieren zu müssen.
Die effektive Ableitung der Wärme bestimmt die Lebensdauer Ihrer Geräte. Sie müssen die Kühltechnologie an die physische Umgebung und die verfügbare Anlageninfrastruktur anpassen.
Sie müssen die Installationsumgebung sorgfältig bewerten, bevor Sie die Kerntechnologie auswählen.
Trockengießharztransformatoren bieten ein Höchstmaß an Sicherheit. Sie verwenden keine brennbaren Flüssigkeiten. Dies macht sie ideal für Inneninstallationen, enge VSD-Schränke und streng feuergeschützte Zonen. Wenn Sie sie jedoch in staubigen Bergbauumgebungen installieren, müssen Sie robuste Gehäuse mit IP-Schutzklasse angeben, um zu verhindern, dass leitfähiger Staub die freiliegenden Spulen überbrückt.
Flüssigkeitsgefüllte Transformatoren bleiben für UltrahochkVA-Anwendungen, wie zum Beispiel große Schmelzbetriebe, obligatorisch. Flüssigkeiten wie Mineralöl, Silikon oder synthetische Ester sorgen für eine hervorragende Wärmeableitung. Sie können extreme Dauerbelastungen deutlich besser aufnehmen als Trockengeräte. Aus Platz- und Brandschutzgründen sitzen sie normalerweise im Freien.
Kühlmethode | Beschreibung | Bestes Anwendungsszenario | Wartungsbedarf |
|---|---|---|---|
ONAN (Öl Natural Air Natural) | Verlässt sich auf die natürliche Konvektion von Öl und Umgebungsluft. | Standard-Außeninstallationen mit mäßiger Dauerbelastung. | Niedrig. Keine beweglichen Teile. |
ONAF (Oil Natural Air Forced) | Verwendet Kühlventilatoren, um Luft über die Kühler zu schieben. | Anlagen, die in den Sommermonaten zusätzliche Spitzenlastkapazität benötigen. | Mäßig. Lüftermotoren müssen überprüft werden. |
OFWF (Oil Forced Water Forced) | Verwendet Pumpen, um Öl durch einen speziellen Wasserwärmetauscher zu transportieren. | Begrenzte Indoor-Schmelzanlagen mit Hochleistungs-Kühlwasserkreisläufen. | Hoch. Erfordert Wasserqualitätsmanagement und Pumpenwartung. |
Sie müssen sorgfältig planen, wie der Transformator an den Gleichrichterschrank angeschlossen wird. Schwere Kupferschienen übertragen Tausende von Ampere. Diese Stromschienen können sich nicht so leicht um Hindernisse biegen. Während der Entwurfsphase müssen Sie die genauen Anschlussorte angeben. Bestimmen Sie, ob das Gerät obere, untere oder seitliche Abschlüsse erfordert. Die perfekte Ausrichtung der Sammelschienen zwischen Transformator und Gleichrichterschrank minimiert den Widerstand, verkürzt die Installationszeit und verhindert mechanische Belastungen an den Anschlusspunkten.
Die Überprüfung der Leistung vor der Auslieferung der Ausrüstung ist die einzige Möglichkeit, die Zuverlässigkeit vor Ort zu gewährleisten. Akzeptieren Sie niemals Standard-Wechselstromtransformator-Testberichte für schwere Gleichstromanwendungen.
Sie müssen die strikte Einhaltung internationaler Standards überprüfen. In Nordamerika beschreibt IEEE C57.18.10 die genauen Praktiken für Halbleiter-Leistungsgleichrichtertransformatoren. Weltweit regelt die IEC 61378-1 diese Designs. Diese Normen schreiben bestimmte Sicherheitsmargen, akzeptable Temperaturanstiege und verbindliche Bautechniken vor. Durch die Durchsetzung dieser Standards wird sichergestellt, dass der Hersteller die Schwere nichtlinearer Belastungen versteht.
Standardmäßige Routinetests werden keine harmonischen Schwachstellen aufdecken. Während der Werksabnahmeprüfung müssen Sie spezielle Prüfprotokolle verlangen.
Tests zum Anstieg der harmonischen Temperatur: Der Hersteller muss das tatsächliche harmonische Stromspektrum simulieren. Sie müssen nachweisen, dass der Transformator bei der Verarbeitung simulierter nichtlinearer Lasten innerhalb seiner Temperaturklasse bleibt.
Überprüfung der Kurzschlussfestigkeit: Das Design muss mathematisch oder physikalisch nachweisen, dass es maximale Fehlerströme ohne mechanische Verformung überstehen kann.
Angelegte und induzierte Spannungstests: Bei diesen Tests wird das Isolationssystem über die normalen Grenzen hinaus belastet. Sie überprüfen, ob die dielektrische Festigkeit transienten Spannungsspitzen standhält, die durch Schaltvorgänge des Gleichrichters entstehen.
Die Auswahl eines Gleichrichtertransformators erfordert weitaus mehr Aufwand als die Dimensionierung von Standardverteilungsgeräten. Sie müssen über die grundlegenden kVA-Werte hinausgehen und das harmonische Profil Ihres Prozesses gründlich analysieren. Das Verständnis Ihrer spezifischen Arbeitszyklen und Gleichrichterimpulszahlen bestimmt die interne Architektur des Transformators. Das Ignorieren dieser Faktoren führt zu einer vorzeitigen thermischen Verschlechterung und einem Betriebsausfall.
Um den Erfolg sicherzustellen, legen Sie zunächst Ihre genaue Gleichrichtertopologie und Ihr harmonisches Spektrum fest. Erraten Sie diese Parameter nicht. Sobald Sie die Last definiert haben, wenden Sie sich direkt an einen spezialisierten Transformatorhersteller. Stellen Sie ihnen Ihr vollständiges Lastprofil, Umgebungsbedingungen und Arbeitszyklusspezifikationen zur Verfügung. Dieser proaktive Engineering-Ansatz garantiert langfristige Zuverlässigkeit und schützt Ihre kritischen Industrieprozesse.
A: Derating basiert auf der Berechnung des K-Faktors in den USA bzw. des Faktors K in Europa. Diese mathematische Formel gewichtet die harmonischen Ströme anhand ihrer spezifischen Frequenzen. Es bestimmt die genaue Menge an zusätzlicher Wärme, die durch Wirbelstromverluste entsteht. Anschließend verwenden Sie diesen Faktor, um die Wärmekapazität des Transformators korrekt zu überdimensionieren.
A: Gleichrichtertransformatoren verwenden schwerere Kupfer- oder Aluminiumleiter. Sie zeichnen sich durch spezielle phasenverschiebende Wicklungsgeometrien und stark verstärkte Kernverstrebungen aus. Diese Upgrades ermöglichen es ihnen, raue DC-Oberschwingungen, DC-Spannungsvorspannungen und häufige transiente Hochstromüberlastungen sicher zu bewältigen, ohne dass es zu Überhitzung oder physischen Ausfällen kommt.
A: Höhere Impulszahlen unterdrücken aktiv Oberwellen niedrigerer Ordnung direkt auf Wicklungsebene. Beispielsweise eliminiert ein 12-Puls-System die zerstörerischen 5. und 7. Harmonischen. Dies verhindert, dass schwerwiegende Oberwellenverschmutzung das Hauptnetz erreicht, erfüllt die strengen IEEE 519-Konformitätsregeln und macht große, teure externe Oberwellenfilter überflüssig.
A: Ja. Hersteller installieren normalerweise eine elektrostatische Abschirmung zwischen der Primär- und Sekundärwicklung. Diese geerdete Abschirmung dämpft hochfrequentes Gleichtaktrauschen erheblich. Es blockiert außerdem gefährliche transiente Spannungsspitzen, die durch das schnelle Schalten von Gleichrichterdioden oder Thyristoren entstehen, und schützt so das vorgelagerte Stromnetz erfolgreich.
