Wohnsiedlungen erfordern Stromverteilungslösungen, die hohe elektrische Lasten mit strengen räumlichen Beschränkungen in Einklang bringen. Herkömmliche zivil gebaute Umspannwerke erfüllen oft nicht die modernen Umweltauflagen. Infolgedessen tendieren Entwickler und Elektroingenieure zu vorgefertigten Umspannwerken . Dieser Übergang minimiert umfangreiche Arbeiten vor Ort, verringert die Gesamtfläche und beschleunigt die Zeitpläne für die Projektinbetriebnahme erheblich.
Die Spezifikation dieser Ausrüstung erfordert weit über die grundlegenden Berechnungen der elektrischen Last hinauszugehen. Sie müssen die Haltbarkeit des Gehäuses, die akustische Leistung und die Einhaltung der örtlichen Netzvorschriften sorgfältig bewerten. Dieser Leitfaden hilft Ihnen dabei, sich reibungslos in kritischen technischen Parametern zurechtzufinden. Wir zeigen Ihnen, wie Sie verschiedene Umspannwerkstypologien bewerten können, um sie an bestimmte Nachbarschaftsprofile anzupassen. Sie lernen praktische Schritte kennen, um Risiken zu mindern und eine sichere Integration in moderne Wohngemeinschaften zu gewährleisten.
Platz und Geschwindigkeit: Eine kompakte Umspannstation verkürzt die Installationszeit um bis zu 50 % im Vergleich zu herkömmlichen zivil gebauten Alternativen.
Designtypologie: Die Wahl zwischen europäischem (Kiosk) und amerikanischem (Pad-montiertem) Stil bestimmt Ihre Grundfläche, Wartungszugang und ästhetische Integration.
Kritische Spezifikationen: Für eine genaue Spezifikation ist es erforderlich, die KVA-Werte mit dem Wärmemanagement und den akustischen Grenzwerten für Wohngebiete mit hoher Bebauungsdichte in Einklang zu bringen.
Compliance und Risiko: Die strikte Einhaltung der IEC/IEEE-Standards sowie der örtlichen Brand- und Umweltvorschriften ist für den Einsatz in Wohngebieten nicht verhandelbar.
Die moderne Wohnraumplanung führt zu starken räumlichen Beschränkungen der Versorgungsinfrastruktur. Immobilien sind sehr wertvoll. Entwickler können nicht einfach große Grundstücke für weitläufige Elektrogeräte opfern. Eine kompakte Umspannstation löst dieses Dilemma direkt. Diese vorgefertigten Einheiten benötigen nur einen Bruchteil des Platzbedarfs herkömmlicher Gebäude aus Ziegeln und Mörtel. Sie können sie problemlos in schmale Dienstbarkeiten, Parkecken oder unterirdische Gewölbe integrieren.
Die Bereitstellungsgeschwindigkeit stellt einen weiteren enormen Vorteil dar. Die traditionelle Bauweise erfolgt nacheinander. Sie bauen das Fundament, errichten die Wände, installieren Schaltanlagen und verkabeln dann das System. Vorgefertigte Lösungen ermöglichen parallele Arbeitsabläufe. Bauunternehmer bereiten das Fundament der Baustelle vor. Gleichzeitig montiert der Hersteller die internen Komponenten in einer kontrollierten Fabrikumgebung. Sobald das Fundament ausgehärtet ist, kommt das Gerät vor Ort an und ist sofort anschlussbereit.
Durch die Standardisierung werden Projektrisiken weiter reduziert. Fabrikumgebungen bieten eine hervorragende Qualitätskontrolle. Hersteller führen vor der Auslieferung umfassende Factory Acceptance Tests (FAT) durch. Diese Prüfung eliminiert Variablen bei der Inbetriebnahme vor Ort. Es kommt zu weniger Verzögerungen, weniger menschliche Fehler und eine konstante elektrische Leistung vom ersten Tag an.
Berücksichtigen Sie diese zentralen Vorteile der Bereitstellung:
Maximierte nutzbare Fläche für die Wohnzonierung.
Witterungsbedingte Bauverzögerungen entfallen.
Gesicherte Einhaltung strenger Qualitätskontrollen auf Werksebene.
Optimierte Genehmigungsprozesse für Versorgungsunternehmen durch standardisierte Designs.
Ingenieure klassifizieren diese Einheiten im Allgemeinen in zwei vorherrschende Architekturstile. Ihre Wahl bestimmt den physischen Platzbedarf, die betrieblichen Sicherheitsmargen und die visuelle Wirkung.

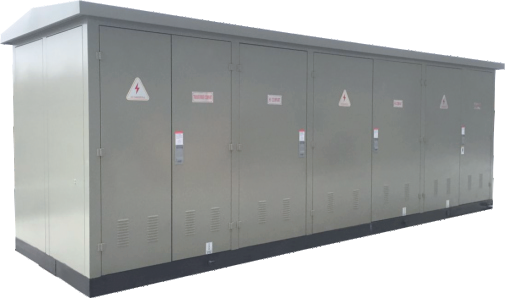

Kioske im europäischen Stil verfügen über vollständig getrennte Innenfächer. Sie beherbergen die Mittelspannungsschaltanlage (MV), die Niederspannungsschalttafeln (LV) und den Transformator in getrennten, isolierten Abschnitten. Das Wartungspersonal kann sicher auf ein Fach zugreifen, während die anderen verschlossen bleiben.
Diese Einheiten eignen sich am besten für städtische Wohnprojekte mit hoher Dichte. Sie bieten hohe physische Sicherheitsbarrieren. Der unterteilte Ansatz verhindert den unbefugten Zugriff auf stromführende Komponenten vollständig. Sie bringen jedoch gewisse Kompromisse mit sich. Sie haben eine etwas größere Stellfläche als auf Pads montierte Alternativen. Das gesamte Gehäusedesign erfordert auch ein sorgfältiges Wärmemanagement. Sie müssen auf eine ausreichende Lamellengröße achten, um eine Überhitzung des Transformators bei Spitzenlasten im Sommer zu verhindern.
Einheiten im amerikanischen Stil nutzen eine integrierte Designphilosophie. Der Transformator und die notwendigen Schaltgeräte teilen sich ein einziges, robustes Gehäuse. Durch dieses Design werden die Außenabmessungen deutlich minimiert.
Modelle mit Pad-Montage sind ideal für vorstädtische Wohngebiete. Ihre unauffällige Ästhetik fügt sich mühelos in die Landschaftsgestaltung oder in dekorative Zäune ein. Der primäre Kompromiss betrifft die Wartungssicherheit. Beim Öffnen des Hauptgehäuses werden mehrere Komponenten gleichzeitig freigelegt. Versorgungsunternehmen müssen bestimmte Freiraumzonen rund um die Einheit festlegen, um einen sicheren Betriebszugang zu gewährleisten.
Vergleich der Umspannwerkstypologie
Besonderheit | Europäischer Stil (Kiosk) | Amerikanischer Stil (Pad-montiert) |
|---|---|---|
Internes Layout | Getrennte Fächer | Integrierte Wohngemeinschaft |
Footprint-Größe | Mäßig bis groß | Sehr kompakt |
Ideale Umgebung | Dichte Stadtviertel | Vorstädtische Freiflächen |
Wartungszugang | Isoliert und stark kontrolliert | Erfordert größere Freiraumzonen |
Die Spezifikation der internen Hardware erfordert eine strenge Berücksichtigung der lokalen Stromanforderungen und Umgebungsbedingungen.
Sie müssen die genaue kVA-Leistung auf der Grundlage einer genauen Lastprognose für Privathaushalte ermitteln. Moderne Wohnlasten sehen völlig anders aus als noch vor einem Jahrzehnt. Hochleistungsfähige HVAC-Systeme und eine schnelle Ladeinfrastruktur für Elektrofahrzeuge führen zu erheblichen Spitzennachfragespitzen. Analysieren Sie diese gleichzeitigen Lasten sorgfältig. Vermeiden Sie jedoch eine übermäßige Überdimensionierung. Massiv überdimensionierte Einheiten arbeiten bei geringer Last ineffizient und verursachen unzumutbare Leerlaufverluste.
Spezifizieren Sie Ihre eingehenden MV- und ausgehenden LV-Anforderungen, die perfekt auf die Standards des örtlichen Versorgungsnetzes abgestimmt sind. Für die meisten privaten Verteilungsnetze bleibt die Dyn11-Vektorgruppe die Standardwahl. Es gleicht ungleiche einphasige Lasten in Privathaushalten effektiv über das dreiphasige Netzwerk aus. Es isoliert außerdem schädliche dreifache Harmonische, die von moderner Haushaltselektronik erzeugt werden.
Bewerten Sie Ihre Gehäusematerialien basierend auf der spezifischen Installationsumgebung. Bei Standardprojekten im Landesinneren wird typischerweise verzinkter Stahl verwendet, der mit einer korrosionsbeständigen Pulverbeschichtung behandelt ist. Wenn Ihr Standort in der Nähe von Küstengebieten liegt, aktualisieren Sie die Spezifikation. Salzhaltige Luft zersetzt Stahl schnell. Wählen Sie stattdessen Aluminium in Marinequalität oder glasfaserverstärkte Kunststoffe.
Der Schutz vor eindringendem Eindringen erfordert ein empfindliches Gleichgewicht. Sie müssen die korrekten IP-Schutzarten angeben (z. B. IP54 oder IP55), um empfindliche Mittel- und Niederspannungsschaltanlagen vor Staub und Schlagregen zu schützen. Der Transformatorraum benötigt jedoch eine ausreichende Luftzirkulation. Eine zu starke Abdichtung des Gehäuses beeinträchtigt die Belüftung des Transformators und führt zu katastrophaler Überhitzung. Trennen Sie die IP-Zonen bei Bedarf intern.
Die Angabe des internen Transformatortyps für Wohngebäude bestimmt Ihr Brandrisikoprofil. Öltransformatoren bieten eine hervorragende Kühleffizienz und Haltbarkeit im Freien. Sie verkraften Thermoschocks außergewöhnlich gut. Im Gegensatz dazu eliminieren Gießharz-Trockentransformatoren das Risiko von Öllecks vollständig. Sie sind von Natur aus selbstverlöschend. Geben Sie Trockengeräte an, wenn Geräte in Wohnkellern oder unmittelbar neben Wohngebäuden aufgestellt werden.
Die Akzeptanz in der Gemeinschaft hängt stark davon ab, wie gut Ihre angegebene Einheit mit Störfaktoren und Sicherheitsrisiken umgeht.
Das Brummen von Transformatoren führt in ruhigen Vierteln zu anhaltenden Lärmbeschwerden. Bei der Beschaffung müssen Sie die maximal zulässigen Dezibel-Grenzwerte (dB) angeben. Fordern Sie den Hersteller auf, unter dem Transformatorkern hochdichte vibrationsdämpfende Pads zu installieren. Zusätzlich sind schalldämmende Lamellen an der Einhausung vorzusehen. Diese maßgeschneiderten Belüftungsöffnungen ermöglichen einen ungehinderten Kühlluftstrom und halten gleichzeitig niederfrequente Schallwellen im Inneren des Gehäuses fest.
Wenn Sie sich für ölgefüllte Einheiten entscheiden, ist der Umweltschutz nicht verhandelbar. Legen Sie die Einbeziehung integrierter Ölauffangbecken fest, die allgemein als Auffangbecken bezeichnet werden. Diese Funktion erfasst versehentliche Lecks sofort und verhindert so eine katastrophale Boden- oder Grundwasserverschmutzung. Bewerten Sie außerdem SF6-freie MV-Schaltanlagenoptionen. Neue Umweltvorschriften zielen weltweit auf den Ausstieg aus SF6-Gas aufgrund seines enormen Treibhauspotenzials ab. Der Einsatz von Trockenluft- oder Festkörper-Dielektrikum-Schaltanlagen macht Ihre Installation zukunftssicher.
Umspannwerke in Wohngebieten liegen in der Nähe von Fußgängerverkehr und spielenden Kindern. Physische Sicherheit erfordert strenge Aufmerksamkeit. Legen Sie an allen Zugangstüren manipulationssichere Schließmechanismen fest. Fordern Sie ein Design ohne freiliegende äußere Befestigungselemente, um eine unbefugte Demontage durch Vandalen zu verhindern. Abschließend tragen Sie Anti-Graffiti-Pulverbeschichtungen auf. Diese einfache Spezifikation stellt sicher, dass Kommunen zerstörte Einheiten problemlos reinigen und sie sicher wieder in die Gemeindeumgebung integrieren können.
Selbst die besten Spezifikationen scheitern, wenn die Ausführung der Website und die Anbieterauswahl nicht präzise genug sind.
Die genaue Detaillierung der Tiefbauanforderungen gewährleistet eine reibungslose Lieferung der Ausrüstung. Das physische Fundament muss lange vor Eintreffen der Einheit fertiggestellt sein. Geben Sie die genauen Abmessungen des Betonsockels anhand der Herstellerzeichnungen an. Stellen Sie sicher, dass Bauunternehmer alle erforderlichen Kabelgräben sorgfältig ausarbeiten. Erdungsgitter müssen installiert, getestet und verifiziert werden, um die Grenzwerte für das Tritt- und Berührungspotential einzuhalten, bevor das Gehäuse auf der Unterlage landet.
Die Beschaffung schwerer Elektrogeräte erfordert eine gründliche Überprüfung der Hersteller. Verlassen Sie sich nicht ausschließlich auf Marketingbroschüren. Wählen Sie Hersteller auf Basis überprüfbarer Typprüfzertifikate unabhängiger Labore aus. Bestehen Sie auf einer Dokumentation, die die Einhaltung von IEC 62271-202 oder gleichwertigen IEEE-Standards belegt. Diese Tests bestätigen, dass das Gehäuse internen Lichtbögen sicher standhält, ohne Fußgänger in der Nähe zu gefährden.
Fordern Sie transparente FAT-Verfahren (Factory Acceptance Testing). Sie benötigen eine klare Dokumentation, aus der hervorgeht, dass das Gerät vor dem Versand Dialekttests und Funktionsprüfungen bestanden hat. Bewerten Sie abschließend die lokalen Kundendienstnetzwerke. Eine 30-jährige Anlage erfordert zuverlässigen Zugang zu Ersatzteilen und regionalen Servicetechnikern.
Die Spezifikation einer vorgefertigten Umspannstation ist eine komplizierte Aufgabe. Sie müssen aggressive Anforderungen an die elektrische Last mit engen räumlichen, umweltbedingten und bürgerlichen Einschränkungen in Einklang bringen. Durch das Verständnis regionaler Typologien, Materialgrenzen und Sicherheitsstandards können Sie eine Einheit erwerben, die sich nahtlos in jeden Wohnhintergrund einfügt.
Nächste Schritte:
Finalisieren Sie Ihre umfassenden Lastprofile und berücksichtigen Sie zukünftige Ladespitzen für Elektrofahrzeuge.
Führen Sie eine gründliche Standortbeschränkungsprüfung durch, wobei der Schwerpunkt auf akustischen Grenzen und physischen Fußabdruckgrenzen liegt.
Bestimmen Sie die erforderlichen IP-Schutzarten des Gehäuses und die örtlichen Anforderungen an die Umgebungsmaterialien.
Fordern Sie detaillierte General Arrangement (GA)-Zeichnungen von in die engere Wahl gezogenen Herstellern für die vorläufige Genehmigung des Versorgungsunternehmens an.
A: Normalerweise 25 bis 30 Jahre. Diese Lebensdauer hängt stark von der routinemäßigen Wartung des Gehäuses, einer konsistenten internen Temperaturregulierung und lokalen Umweltfaktoren wie Salzgehalt an der Küste oder extremer Luftfeuchtigkeit ab.
A: Trockenmodelle bieten einen hervorragenden Brandschutz und stellen kein Leckrisiko dar, was sie ideal für Innenräume oder sehr enge Räume macht. In Öl getauchte Einheiten sind im Allgemeinen kostengünstiger und eignen sich besser für Installationen im Freien, die dem Klima ausgesetzt sind.
A: Sie sollten eine IEC 62271-202-Zertifizierung für die komplette vorgefertigte Umspannwerksbaugruppe verlangen. Stellen Sie außerdem sicher, dass bestimmte IEC- oder IEEE-Standards für die internen Schalttafeln und den Transformator selbst eingehalten werden.
A: Hersteller begegnen diesen Herausforderungen durch optimierte IP-Schutzarten, interne Antikondensationsheizungen und spezielle Oberflächenbehandlungen. Diese Upgrades schützen das System in Umgebungen mit hoher Luftfeuchtigkeit, an der Küste oder bei extremen Temperaturen.
