Elektroingenieure, Facility Manager und Entwickler stehen oft vor einem kritischen Dilemma. Sie müssen Stromverteilungssysteme für den Außenbereich sorgfältig fertigstellen. Die Auswahl der richtigen Ausrüstung entscheidet über den langfristigen Projekterfolg. Beide Primärlösungen reduzieren die Spannung effektiv für den Endverbraucher. Sie unterscheiden sich jedoch grundlegend im Integrationsgrad, im physischen Platzbedarf und in den internen Schutzfunktionen. Eine falsche Wahl führt leicht zu strengen Problemen bei der Einhaltung des Fußabdrucks. Dies kann auch zu einer Beeinträchtigung der Standortsicherheit oder schwerwiegenden betrieblichen Engpässen führen. Wir haben diesen objektiven, technikorientierten Vergleich entwickelt, um Ihnen die Entscheidung zu erleichtern. Unser Ziel ist es, Planern dabei zu helfen, die Fähigkeiten ihrer Geräte nahtlos aufeinander abzustimmen. Wir gleichen diese Fähigkeiten mit spezifischen Projektlastanforderungen und Standortrealitäten ab. Sie werden genau verstehen, welche Architektur am besten zu Ihrer einzigartigen Umgebung passt. Wir werden Kernarchitekturen, Lastschwellenwerte und physische Installationsanforderungen untersuchen. Dadurch wird sichergestellt, dass Ihr endgültiges Design alle Versorgungsstandards perfekt erfüllt.
Integration: Ein auf einer Unterlage montierter Transformator ist in erster Linie eine eigenständige Abspanneinheit, während eine kompakte Umspannstation den Transformator, die Mittelspannungsschaltanlage (MV) und die Niederspannungsverteilung (LV) in einem einzigen technischen Gehäuse integriert.
Kosten vs. Leistungsfähigkeit: Auf der Unterlage montierte Einheiten bieten geringere anfängliche Investitionskosten und einen kleineren Platzbedarf für Standardlasten. Kompakte Umspannwerke bieten erweiterte Schutz-, Schalt- und Messfunktionen für komplexe Standorte oder Standorte mit hoher Kapazität (z. B. annähernd 5 MVA).
Compliance: Stadtplanung, örtliche Versorgungsvorschriften und Sicherheitsfreigaben für den Standort bestimmen häufig die endgültige Wahl, unabhängig vom Grundbudget.
Sie können diese Einheit als lokalisierten Außenverteilungsknoten definieren. Es befindet sich in einem manipulationssicheren, geerdeten Metallgehäuse. Ein auf einer Unterlage montierter Transformator eignet sich hervorragend für Einzelanwendungen. Normalerweise verwenden Sie es, um die Netzspannung direkt herabzusetzen. Es bedient einzelne Gewerbegebäude, Wohnsiedlungen oder lokalisierte Industrie-Nebengebäude.
Die Hauptkomponenten bleiben einfach. Im Inneren finden Sie eine Kern- und Spulenbaugruppe. Normalerweise werden diese aktiven Teile in Mineralöl oder eine natürliche dielektrische Flüssigkeit getaucht. Das Design umfasst grundlegende primäre Sicherungen, z. B. Bajonettsicherungen. Es verfügt auch über grundlegende Sekundäranschlüsse. Es enthält keine umfangreichen Leistungsschalterfelder oder eine fortschrittliche Messinfrastruktur. Sie müssen diese sekundären Komponenten woanders unterbringen. Oft werden sie im Elektroraum des Hauptgebäudes platziert.
Best Practice: Stellen Sie immer sicher, dass Ihr Energieversorger die Bauweise in Sackgassen standardisiert. Dead-Front-Designs verbergen alle unter Spannung stehenden Primärteile hinter isolierten Anschlüssen. Dies stellt eine entscheidende Ebene der Bedienersicherheit dar.

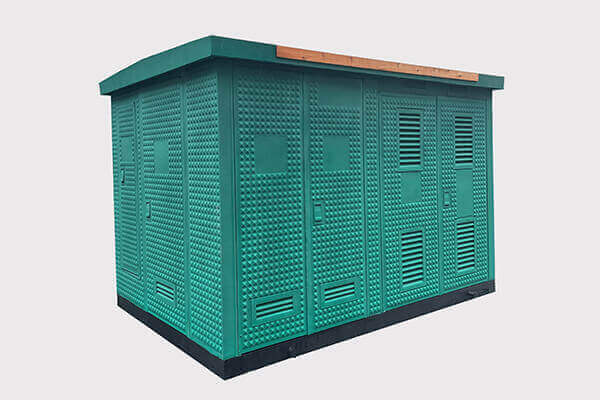

Eine kompakte Umspannstation stellt eine vollständig integrierte, werkseitig montierte Lösung dar. Es besteht aus drei unterschiedlichen Innenfächern. Erstens beherbergt es Mittelspannungsschaltanlagen. Zweitens enthält es den Haupttransformator. Dieser Transformator kann ölgefüllt oder als Trockentransformator ausgeführt sein. Schließlich umfasst es eine Niederspannungsschalttafel oder einen Verteilerschrank.
Diese Einheit fungiert als stark lokalisierter Steuerknoten. Es isoliert Fehler nahtlos. Es bietet erweiterte Schaltfunktionen. Sie können die digitale Messung direkt in das Gehäuse integrieren. Der Hauptvorteil ist die Konsolidierung. Sie machen separate vorgeschaltete MV-Gehäuse überflüssig. Sie machen außerdem die Notwendigkeit nachgeschalteter NS-Verteilertafeln im Freien überflüssig. Die Fabrik plant alles, um zusammenzuarbeiten. Dies gewährleistet geprüfte Kurzschlussfestigkeiten im gesamten Aufbau.
Es ist von entscheidender Bedeutung, die Ausrüstung an den tatsächlichen Strombedarf anzupassen. Sie müssen auch die zukünftige Lastskalierbarkeit berücksichtigen. Jede Einrichtung erfordert einen maßgeschneiderten Ansatz. Mangelndes Engineering schränkt Ihr operatives Wachstum ein. Over-Engineering bindet unnötig wertvolles Kapital.
Standardmäßige, am Polster montierte Begrenzungen eignen sich perfekt für einfache Lasten. Hersteller bauen Einzelgeräte mit hoher Kapazität. Allerdings führt das Anschieben einer einzelnen Pad-Halterung in Richtung der 5-MVA-Schwelle zu schwerwiegenden Komplikationen. Sie müssen riesige Sekundärkabelbündel verwalten. Die Bemessungswerte für symmetrische Fehlerströme nehmen schnell zu. Das Thermomanagement wird hochkomplex. Um extreme Ströme durch einen eigenständigen Außenverteiltransformator zu leiten , sind häufig parallele Sekundäreinspeisungen erforderlich. Der Anschluss mehrerer dicker Kabel in einem Standardschrank ist bekanntermaßen schwierig.
Integrierte Lösungen bieten bei großen Kapazitäten deutliche Vorteile. Sie eignen sich für schwere Industrielasten, Multi-Tenant-Anlagen und Netze für erneuerbare Energien. Integrierte Mittelspannungsschaltanlagen ermöglichen einen deutlich sichereren Umgang mit hohen Fehlerströmen. Sie können eine Ring Main Unit (RMU) für die primäre Vermittlung verwenden. Auf der Sekundärseite wird die Lastverteilung mühelos. Im internen Niederspannungsfach sind mehrere Ausgangsleistungsschalter untergebracht. Sie verteilen den Strom direkt auf verschiedene Anlagenflügel. Sie vermeiden die Verlegung massiver, einzelner Sammelschienenkanäle in Ihr Gebäude. Diese modulare Leistungsaufteilung erhöht die Zuverlässigkeit des Gesamtsystems.
Häufiger Fehler: Die zukünftige Ladelast von Elektrofahrzeugen (EV) wird nicht berechnet. Lassen Sie auf Ihren Verteilungsknoten immer einen Kapazitätspuffer von 20–30 %. Das spätere Hinzufügen einer völlig neuen Einheit führt zu erheblichen Störungen des Standortbetriebs.
Die Raumbewertung spielt bei der Auswahl der Ausrüstung eine große Rolle. Städtische Rückschläge und diskrete Landschaftsbauregeln regeln streng die Installation im Freien. Sie müssen Ihren verfügbaren physischen Fußabdruck sorgfältig analysieren.
Standard-Pad-montierte Einheiten sind im Allgemeinen viel kompakter. Sie verfügen über ein minimales physisches Profil. Sie verstecken sich leicht hinter Standard-Landschaftsschirmen. Sie passen perfekt in enge städtische Rückstände. Ihre geringere Größe macht sie optisch unauffällig.
Die Installationsrealität zwischen den beiden Technologien unterscheidet sich stark. Eine Standardeinheit erfordert eine relativ einfache Betonplatte. Sie benötigen grundlegende Grabungen für unterirdische Primär- und Sekundäreinspeisungen. Die Freiradien müssen unbedingt eingehalten werden. Brandschutzvorschriften schreiben bestimmte Abstände zu Gebäudetüren, Fenstern und Lüftungsöffnungen vor.
Integrierte Umspannwerke erfordern ein deutlich größeres Fundament. Die Betonplatte ist oft stark armiert. Es muss das Gesamtgewicht von drei verschiedenen Fächern tragen. Allerdings muss man dies ganzheitlich betrachten. Durch die integrierte MV- und LV-Umschaltung entfallen separate Elektroräume im Innenbereich. Außerdem entfällt der Bedarf an sekundären Schaltanlagen-Pads für den Außenbereich. Diese Konsolidierung spart häufig Platz auf dem gesamten Standort. Sie gewinnen erstklassige Innenfläche für den Hauptgeschäftsbetrieb zurück.
Für beide Systeme bestehen Implementierungsrisiken. Sie müssen die Zufahrt mit öffentlichen Verkehrsmitteln vor Ort berücksichtigen. Kranfahrzeuge benötigen für künftige Ersatzeinsätze klare Wenderadien. Sie müssen sich auch an die Vorschriften zur Eindämmung von Ölverschmutzungen halten. Örtliche Vorschriften erfordern möglicherweise spezielle Rückhaltegruben unter dem Betonfundament.
Tabelle 1: Physikalischer und Installationsvergleich
Besonderheit | Auf dem Pad montierte Einheit | Integriertes Umspannwerk |
|---|---|---|
Physischer Fußabdruck | Kompakt, niedriges Profil | Großes, längliches Gehäuse |
Fundamentanforderungen | Standard-Betonplatte | Stark verstärkte Unterlage, möglicher Kabelkeller |
Freiraumradien | Strenge Regeln für die Nähe zu Gebäuden | Flexibel, fungiert oft als eigenständiger Knoten |
Unterirdische Feeds | Einfache direkte Grabenaushubarbeiten | Komplexer Grabenaushub für mehrere NS-Abgangskreise |
Platzersparnis im Innenraum | Minimal (erfordert Innen-LV-Panels) | Maximum (Niederspannungsverteilung im Freien) |
Die Gehäusesicherheit verhindert unbefugten öffentlichen Zugriff. Beide Lösungen verfügen über manipulationssichere Outdoor-Designs. Sie verwenden dicken Stahl. Sie verfügen über versteckte Scharniere und Penta-Kopf-Verriegelungsmechanismen. Sie schützen die Bevölkerung wirksam vor tödlicher Spannung.
Integrierte Lösungen bieten einzigartig isolierte Fächer. Diese Unterteilung verbessert die Sicherheit des Bedieners erheblich. Das Wartungspersonal kann das LV-Panel sicher öffnen und darauf zugreifen. Sie bleiben vollständig vom MV-Bereich getrennt. Sie setzen sich niemals direkt dem Haupttransformatorkessel aus. Diese Isolierung rationalisiert routinemäßige Wartungsaufgaben. Es reduziert die erforderliche Menge an persönlicher Schutzausrüstung (PSA) für das einfache Zurücksetzen von NS-Leistungsschaltern.
Eindämmung von Störlichtbögen: Integrierte Gehäuse bieten in der Regel eine hervorragende interne Fehlerminderung. Die metallischen Trennwände leiten die Energie des explosiven Lichtbogens vom Bediener weg. Spezielle Dachklappen oder Heckbelüftungen lassen den Druck sicher ab.
Schaltsicherheit: Sie können motorisierte Mittelspannungsschalter integrieren. Betreiber können die primäre Umschaltung aus der Ferne durchführen. Dadurch entfällt die manuelle Interaktion bei Live-Lastübertragungen.
Fehlerisolierung: Dedizierte Schutzrelais überwachen kontinuierlich den Systemzustand. Sie lösen einzelne Leistungsschalter sofort aus, wenn Phasenungleichgewichte oder Kurzschlüsse erkannt werden.
Die Einhaltung der Umweltvorschriften hat großen Einfluss auf die Stadtplanung. Bei mit Flüssigkeit gefüllten Einheiten besteht theoretisch immer ein Leckrisiko. Sie müssen die strengen Richtlinien der Environmental Protection Agency (EPA) einhalten. Städtische Zentren schränken häufig große Mineralölmengen in der Nähe von Wasserstraßen ein.
Integrierte Einheiten lösen dieses Problem elegant. Sie können intern Gießharz-Trockentransformatoren verwenden. Dadurch wird das Risiko einer Ölverschmutzung vollständig ausgeschlossen. Sie vermeiden den Bau teurer Auffangdämme aus Beton. In umweltsensiblen Bereichen funktioniert die Trockenintegration hervorragend. Es passt auch nahtlos zu dicht besiedelten städtischen Standorten. Sie belüften einfach das Gehäuse richtig, um die Wärmeableitung zu steuern.
Sie müssen einen strukturierten Bewertungsrahmen übernehmen. Die Entscheidung zwischen einem auf einer Unterlage montierten Transformator und einer kompakten Umspannstation erfordert eine logische Entscheidung. Wir empfehlen die Verwendung eines klaren Entscheidungsbaums. Dadurch werden Ihre spezifischen Projektparameter mit dem richtigen Gerätetyp abgeglichen.
Bewerten Sie den Ladungstyp: Ist Ihre Ladung unkompliziert? Liegt sie typischerweise unter 2,5 bis 3 MVA? Wenn ja, tendieren Sie zu einer Standard-Pad-Halterung. Verwalten Sie einen Schwerindustriestandort oder einen Solarpark? Schwere Lasten begünstigen integrierte Umspannwerke.
Lokalisieren Sie den Downstream-Schutz: Platzieren Sie die Haupt-NS-Verteilungsschalttafel innerhalb des Gebäudes? Wenn ja, reicht ein Standardgerät aus. Müssen Sie Platz im Innenraum sparen? Halten Sie die gesamte primäre NS-Verteilung mithilfe einer integrierten Einheit im Freien.
Beurteilen Sie den MV-Switching-Bedarf: Übernimmt Ihr örtlicher Energieversorger das gesamte Upstream-Switching? Eine einfache Step-Down-Einheit funktioniert gut. Benötigen Sie eine komplexe Ringleitungsschaltung? Eine integrierte Lösung sorgt intern für die nötige RMU.
Überprüfen Sie die Umweltvorschriften: Befinden Sie sich in der Nähe eines geschützten Wassereinzugsgebiets? Verbieten örtliche Vorschriften ölgefüllte Geräte? Wählen Sie eine integrierte Einheit mit einem Trockenkern.
Zu Ihren nächsten Schritten muss die Prüfung lokaler Versorgungsstandards gehören. Versorgungsunternehmen schreiben häufig eine bestimmte Technologie einer anderen vor. Außerdem müssen Sie exakte Lastprofile berechnen. Überprüfen Sie Ihre einzeiligen Diagramme sorgfältig. Bewerten Sie abschließend die Einschränkungen Ihres Standortfundaments. Eine geotechnische Untersuchung bestätigt, ob Ihr Boden stark bewehrte Betonplatten trägt.
Die Wahl der optimalen Ausrüstung sichert die Infrastruktur Ihrer Einrichtung. Es garantiert eine kontinuierliche Betriebszeit. Dies vereinfacht die zukünftige Wartung erheblich. Sie schützen Ihr Personal vor gefährlichen elektrischen Umgebungen.
Die Wahl zwischen diesen beiden Verteilungsmethoden ist selten eine einfache Präferenz. Sie wird durch die Lastdichte, die Sicherheitsanforderungen und die Infrastruktur des Standorts bestimmt. Standardeinheiten zeichnen sich durch unkomplizierte Anwendungen mit geringem Platzbedarf aus. Integrierte Lösungen dominieren komplexe Industrienetzwerke mit hoher Kapazität. Sie bieten unübertroffene Sicherheit durch physische Unterteilung.
Denken Sie an diesen entscheidenden Glaubwürdigkeitsanker: Over-Engineering führt zu Kapitalverschwendung. Umgekehrt führt mangelndes Engineering zu unmittelbaren Sicherheitsrisiken und schwerwiegenden betrieblichen Engpässen. Sie müssen basierend auf Ihren spezifischen Lastdaten die perfekte Balance finden. Bewerten Sie Ihre Umweltauflagen gründlich.
Wir empfehlen Ihnen, frühzeitig einen zugelassenen Elektrokonstruktionsingenieur zu konsultieren. Wenden Sie sich umgehend an Ihr technisches Vertriebsteam. Stellen Sie ihnen Ihre Übersichtspläne (SLD) und Baugrundrisse zur Verfügung. Eine genaue Auswertung garantiert Ihnen, dass Sie genau die Ausrüstung bestellen, die Ihr Projekt erfordert. Sichern Sie sich noch heute Ihre Energieverteilungsstrategie.
A: Ja. Ingenieure spezifizieren häufig Trockenkerne für umweltsensible Bereiche. Dadurch wird das Risiko von dielektrischen Öllecks vollständig eliminiert. Es verhindert eine Bodenverunreinigung. Trockenkerne erzeugen jedoch erhebliche Umgebungswärme. Sie müssen die Gesamtfläche des Gehäuses vergrößern. Das Gehäuse erfordert fortschrittliche Lamellenkonstruktionen und Zwangsbelüftung, um sichere Betriebstemperaturen aufrechtzuerhalten.
A: Nein. Wir müssen diese Terminologiebeschränkung klären. Es dient als wichtiger Knotenpunkt innerhalb eines Vertriebsnetzes. Es fehlt jedoch völlig an integrierten primären Schaltfunktionen. Es fehlen auch sekundäre Verteilerfelder. Echte Umspannwerke vereinen Primärschutz, Spannungsumwandlung und Sekundärlastverteilung in einem verwalteten System.
A: Standardgeräte erfordern grundlegende regelmäßige Überprüfungen. Sie überwachen in erster Linie den Füllstand dielektrischer Flüssigkeiten, inspizieren Buchsen und führen Infrarot-Wärmescans durch. Integrierte Einheiten erfordern eine umfassende Wartung. Techniker müssen NS-Leistungsschalter regelmäßig trainieren. Sie müssen digitale Schutzrelais testen und die MV-Schaltanlagenräume reinigen. Dies erfordert höher qualifiziertes Personal und eine stärkere Koordinierung der Ausfallzeiten.
A: Beide Technologien akzeptieren unterirdische Primäreinspeisungen nahtlos. Ihre Wahl hängt vollständig von den sekundären Schaltanforderungen ab. Wenn Sie alle nachgeschalteten Leistungsschalter im Freien zentralisieren möchten, ist eine integrierte Einheit besser. Wenn Sie nur die Spannung reduzieren und eine große unterirdische Einspeisung in Innenräumen verlegen müssen, funktioniert ein Standardgerät perfekt.
