Der Strombedarf in großen Anlagen konzentriert sich selten an einem Ort. Es bewegt sich durch Umspannwerke, Transformatoren, Produktionslinien, HVAC-Systeme, Beleuchtungsnetze, Notstromanlagen und Hilfsstromkreise, oft über lange Strecken mit unterschiedlichen thermischen und mechanischen Bedingungen. Ein Kabel, das nur nach Größe oder Preis ausgewählt wird, kann zu Spannungsabfall, Überhitzung, vorzeitiger Alterung oder späteren Wartungsproblemen führen.
Zuverlässige Hochleistungsstromkabel helfen Einrichtungen dabei, schwere elektrische Lasten sicher und effizient zu verteilen, wenn sie an reale Betriebsbedingungen angepasst sind. Bei der Auswahl des richtigen Kabels müssen Lastbedarf, Spannungsniveau, Trassenlänge, Isolierung, Mantelschutz, Standards und Installationsqualität gemeinsam berücksichtigt werden.
Die Kabelplanung sollte mit einer klaren Karte des Strombedarfs der Anlage beginnen. Ingenieure müssen eingehende Stromanschlüsse, Transformatorräume, Verteilertafeln, Motorsteuerzentren, Schwermaschinenbereiche, HVAC-Geräte, Beleuchtungskreise, Notstromsysteme und zukünftige Erweiterungsbereiche identifizieren. Diese Lastkarte hilft dabei, die Backbone-Stromrouten von den endgültigen Verteilungskreisen zu trennen, sodass jedes Kabel entsprechend der Aufgabe ausgewählt wird, die es tatsächlich ausführt. Ohne diesen Schritt kann es leicht passieren, dass ein Projekt in einem Bereich zu viel für unnötige Kapazität ausgibt, während eine andere Strecke Überhitzung oder Spannungsinstabilität ausgesetzt ist.
Die tatsächlichen Betriebsbedingungen sind wichtiger als nur die Nennwerte auf dem Typenschild. Eine Produktionslinie mit Motoren, Antrieben, Pumpen, Kompressoren und Förderbändern kann hohe Anlaufströme oder schwankende Lasten erzeugen, die sich auf die Kabeldimensionierung auswirken. Lange Kabelwege können den Spannungsabfall erhöhen, während überfüllte Kabelkanäle, hohe Umgebungstemperaturen oder geschlossene Kanäle die Wärmeableitung verringern können. Auch Oberschwingungen von Frequenzumrichtern und nichtlinearen Lasten können die thermische Belastung erhöhen. Für große Anlagen sollten Hochleistungsstromkabel erst ausgewählt werden, nachdem Dauerlast, Spitzenbedarf, Streckenlänge, Leistungsminderungsfaktoren und Erweiterungsspielraum gemeinsam überprüft wurden.
Der Spannungspegel sollte mit der Rolle des Kabels innerhalb der Anlage übereinstimmen. Hochspannungskabel werden typischerweise für die Backbone-Übertragung, Netzverbindungen, Umspannwerke, Kraftwerke, Industrieparks, unterirdische Stadtnetze und Übertragungswege für erneuerbare Energien verwendet. Mittelspannungskabel dienen häufig der anlagenweiten Verteilung, Transformatoranschlüssen und hochbelasteten Gerätezonen. Niederspannungskabel werden näher an der Endlast verwendet, z. B. an Geräteanschlüssen, Beleuchtung, Bürosystemen, Geräten und Steuerkreisen.

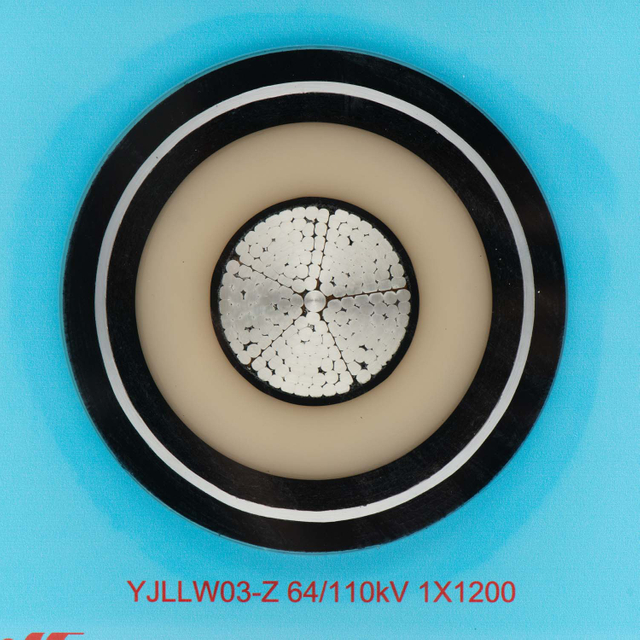

Diese Unterscheidung verhindert einen der häufigsten Auswahlfehler: die Verwendung eines Kabels, weil es verfügbar ist, und nicht, weil es zur elektrischen Aufgabe passt. Die Hochspannungs-XLPE-isolierte Stromkabelfamilie von 4E deckt Anwendungen von 66 kV bis 500 kV mit Spannungsebenen wie 66 kV, 110 kV, 132 kV, 220 kV, 330 kV, 400 kV und 500 kV ab. Diese Kabel eignen sich für die unterirdische Stromübertragung, Tunnelinstallationen, Seekabelverbindungen, Netzverbindungen und Stromleitungen über große Entfernungen. Im Gegensatz dazu sollten flexible Niederspannungskabel in ordnungsgemäß ausgelegten End- oder Hilfsstromkreisen verbleiben und nicht als Hochleistungszuleitungen behandelt werden.

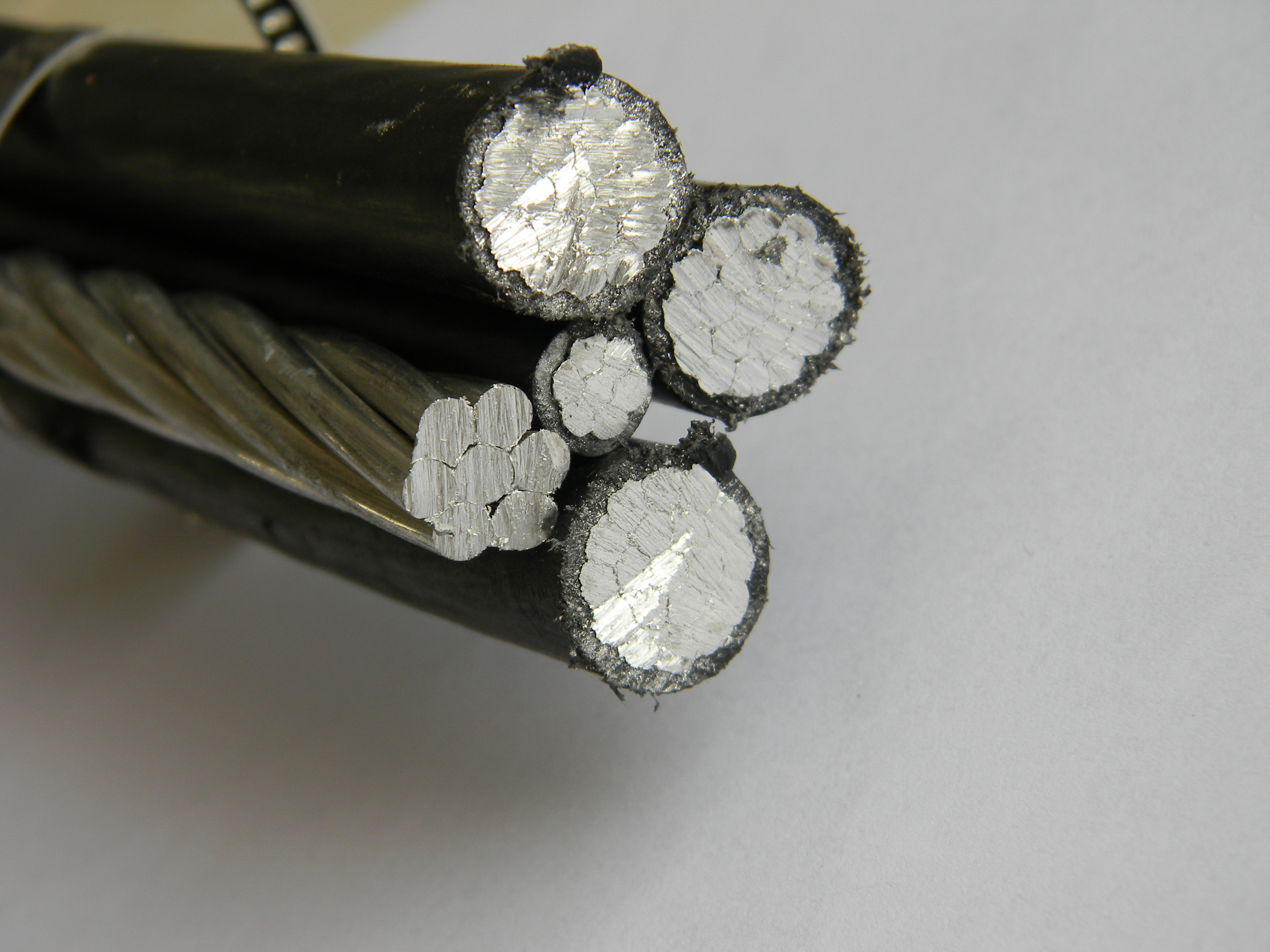

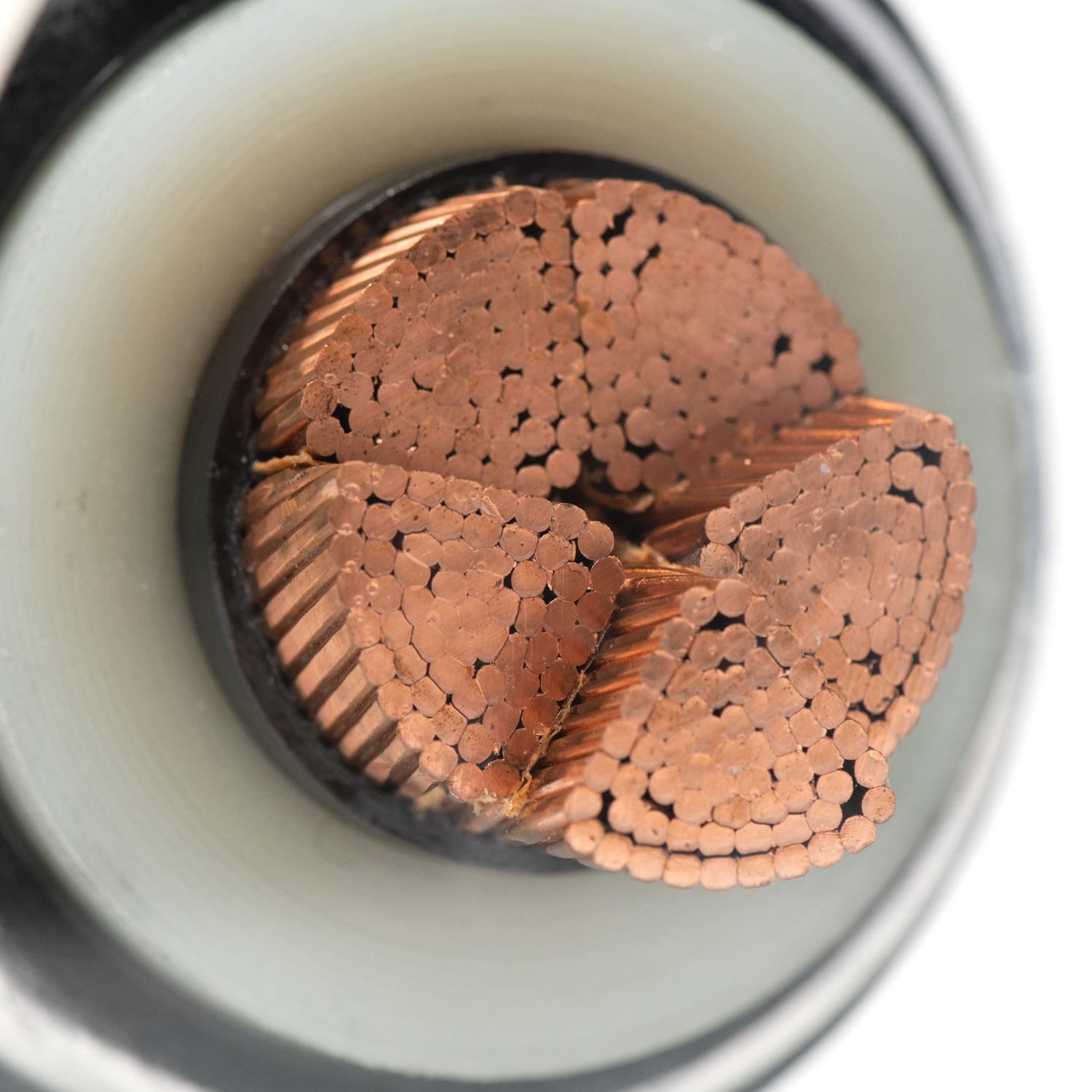

Die Auswahl des Leiters hat einen direkten Einfluss auf Energieverlust, Wärmeerzeugung, Kabelgröße, Gewicht und Installationshandhabung. Kupfer bietet eine höhere Leitfähigkeit und kann kompakte Kabeldesigns unterstützen, wenn der Platz begrenzt ist oder eine hohe Leistung erforderlich ist. Aluminium ist leichter und oft wirtschaftlicher für große Strecken, insbesondere wenn das Gewicht des Leiters und die Projektkosten eine wichtige Rolle spielen. Keines der beiden Materialien ist in jeder Situation automatisch besser; Die bessere Wahl hängt von den Stromführungsanforderungen, der Installationsmethode, der Anschlussqualität, dem Budget und den mechanischen Anforderungen ab.
In einer großen Anlage beeinflussen die Entscheidungen des Leiters sowohl die anfängliche als auch die langfristige Leistung. Ein Leiter mit übermäßigem Widerstand kann die Hitze und den Spannungsabfall auf langen Strecken erhöhen. Diese zusätzliche Wärme kann die Alterung der Isolierung beschleunigen und die Betriebszuverlässigkeit verringern. Andererseits kann die Auswahl eines größeren oder teureren Leiters als nötig die Beschaffungs- und Installationskosten erhöhen, ohne den Systemwert zu steigern. Die Hochspannungs-XLPE-Kabelserie von 4E umfasst sowohl Kupfer- als auch Aluminiumleiteroptionen und unterstützt unterschiedliche Projektanforderungen hinsichtlich Leitfähigkeit, Gewicht, Installationshandhabung und Kostenkontrolle.
Die Qualität der Isolierung ist von zentraler Bedeutung für die Sicherheit und Effizienz von Hochleistungsstromkabeln. In anspruchsvollen Anlagen muss die Isolierung elektrischer Beanspruchung, Betriebswärme, Fehlerbedingungen und langfristiger Alterung standhalten. XLPE-Isolierung wird häufig in Hochspannungs- und anspruchsvollen Stromverteilungsumgebungen eingesetzt, da sie starke dielektrische Leistung mit thermischer Stabilität kombiniert. Eine gute Isolierung trägt außerdem dazu bei, das Leckagerisiko zu verringern und unterstützt den zuverlässigen Betrieb unter anhaltender elektrischer Belastung.
Bei Backbone-Strecken und großen Zubringern muss der thermischen Leistung besondere Aufmerksamkeit gewidmet werden. Kabel können über längere Zeiträume nahezu voll ausgelastet sein und Kurzschlüsse können vorübergehend zu extremen Temperaturen führen. Das Hochspannungs-XLPE-Kabel von 4E verwendet XLPE-Isolierung für dielektrische Leistung, thermische Stabilität, Alterungsbeständigkeit, 90 °C normale Betriebstemperatur und 250 °C Kurzschlusstemperatur. Diese Eigenschaften sind nützlich, wenn Ingenieure Kabelkonstruktionen für Hochlastzonen vergleichen, in denen Wärmekontrolle und Isolationsintegrität nicht beeinträchtigt werden dürfen.
Die äußeren Schichten eines Kabels schützen den elektrischen Kern vor den realen Bedingungen der Anlage. Unterirdische Strecken, Kabelgräben, Tunnel, Keller, Außenübergänge, Nassbereiche und korrosive Umgebungen stellen unterschiedliche Anforderungen an das Mantelsystem. Ein Kabel, das in einem trockenen Innenbereich gut funktioniert, hält in einem feuchten Tunnel oder in einem Bereich, der Chemikalien ausgesetzt ist, möglicherweise nicht lange. Daher sollte die Mantelauswahl von Anfang an mit der Routenplanung verbunden sein.
Das Hochspannungskabelsortiment von 4E umfasst PVC- oder PE-Außenmanteloptionen, gewellte Aluminiummantelstrukturen und optionale wasserbeständige Längsausführungen. Der gewellte Aluminiummantel verbessert den mechanischen Schutz und die Wasserdichtigkeit, während die wasserbeständigen Längskonfigurationen für nasse, untergetauchte, unterirdische, unterseeische und nasse Tunnelumgebungen geeignet sind. Für große Anlagen bedeutet dies, dass die Auswahl der Hülle kein kosmetisches Detail ist. Dies ist Teil der Lebensdauerstrategie, insbesondere wenn Feuchtigkeit, Abrieb, Stöße, UV-Einwirkung oder Chemikalien die Lebensdauer des Kabels verkürzen können.
Die Kabelstrecken mit der höchsten Kapazität befinden sich in der Regel an der Netzeinspeisung, an Umspannwerksanschlüssen, an Transformatorverbindungen, an Anschlüssen für erneuerbare Energien und an internen Fernübertragungswegen. Diese Strecken führen große Strommengen und müssen unter sorgfältiger Berücksichtigung von Spannungsnennwert, Fehlerstrom, Streckenlänge, Mantelschutz, Erdung, Zubehör und Prüfungen ausgelegt werden. Ein Ausfall in diesem Abschnitt kann Auswirkungen auf die gesamte Anlage haben, daher sollte sich die Auswahl auf die Zuverlässigkeit des Systems und nicht nur auf den Kaufpreis konzentrieren.
Hochspannungs-XLPE-Kabel sind eine logische Ergänzung für diesen Teil des Netzwerks, wenn das Projekt große Übertragungskapazitäten erfordert. Die 66–500 kV XLPE-isolierten Kabel von 4E eignen sich für die Hochspannungs- und Höchstspannungsübertragung, einschließlich Stromnetze, unterirdische Stromübertragung, Tunnelstrecken, Netzverbindungen, Exportkabel für Offshore-Windparks und Fernstromverbindungen. In einer großen Anlage können diese Kabel das Rückgrat bilden, das die externe Stromversorgung mit der internen Verteilungsinfrastruktur verbindet.
Produktionsbereiche führen zu unterschiedlichen Kabelbelastungen. Motoren, Antriebe, Pumpen, Kompressoren, Förderbänder, Kräne und große Gebäudetechnikgeräte können Hitze, Vibrationen, Anlaufströme und regelmäßige Wartungsarbeiten rund um Kabeltrassen verursachen. Wenn sich die Systeme ausdehnen, kann es in Kabeltrassen zu Engpässen kommen, und geschlossene Leitungen können die Wärmeableitung beeinträchtigen. Mechanischer Schutz ist besonders wichtig, wenn Kabel durch Gabelstapler, Werkzeuge, Maschinenbewegungen oder Wartungszugänge Stößen oder Abrieb ausgesetzt werden könnten.
Für diesen Abschnitt einer Anlage sind nicht nur „große Kabel“ erforderlich, sondern auch Kabel, die für die Betriebsbedingungen ausgewählt sind. Ingenieure sollten den aktuellen Bedarf, den Installationsabstand, den Biegeradius, die Schalenbeladung, die Umgebungstemperatur und die mögliche Einwirkung von Ölen, Wasser, Staub oder Chemikalien prüfen. Routenschutz, Kabelhalterungen, Etiketten und zugängliche Wartungspfade können ebenso wichtig sein wie die elektrische Dimensionierung. Ein gut abgestimmtes Kabelsystem hilft, Ausfallzeiten zu reduzieren, da es sowohl die elektrische Last als auch die physische Umgebung der Geräte berücksichtigt.
Überhitzung ist eines der größten Risiken bei der Energieverteilung in Anlagen. Unterdimensionierte Kabel, lange Leitungen, überfüllte Kabelkanäle, hohe Umgebungstemperaturen, schlechte Belüftung und falsche Leistungsreduzierung können dazu führen, dass ein Kabel seinen vorgesehenen thermischen Zustand überschreitet. Sobald sich die Hitze aufbaut, beschleunigt sich die Alterung der Isolierung, die Widerstandsverluste nehmen zu und die Spannung der Geräte kann instabil werden. In schweren Fällen kann die Folge lästige Fahrten, ungeplante Ausfallzeiten, beschädigte Geräte oder Brandgefahr sein.
Der Spannungsabfall verdient die gleiche Aufmerksamkeit. Ein Kabel kann den Strom zwar sicher transportieren, aber dennoch eine schlechte Leistung erbringen, wenn die Strecke zu lang ist oder die Wahl des Leiters nicht geeignet ist. Motoren laufen möglicherweise weniger effizient, empfindliche Geräte verhalten sich möglicherweise unvorhersehbar und Bediener können wiederholt mit Systemfehlern konfrontiert werden, die schwer zu diagnostizieren sind. Daher sollten bei der Auswahl von Hochleistungsstromkabeln sowohl Strombelastbarkeit als auch Spannungsabfall berücksichtigt werden, insbesondere in großen Anlagen, Industrieparks und Infrastruktureinrichtungen.
Bevor die Kabelkapazität bestätigt wird, sollten Ingenieure Folgendes überprüfen:
● Laststrom und Spitzenbedarf
● Kabelstreckenlänge
● Berechnung des Spannungsabfalls
● Umgebungstemperatur
● Leistungsminderung bei Wanne, Leitung oder Kanal
● Zukünftiger Expansionsspielraum
Feuchtigkeit und mechanische Schäden führen häufig zu Ausfällen, die durch eine bessere Streckengestaltung hätten verhindert werden können. Kabelgräben, unterirdische Kanäle, Tunnel, Keller, Außenübergänge und Produktionsböden können Kabel dem Eindringen von Wasser, Abrieb, Stößen, chemischer Belastung, Zugspannung, UV-Strahlung oder wiederholter Bewegung in Wartungszonen aussetzen. Ein Kabel, das nur nach Spannungs- und Stromstärke ausgewählt wird, übersteht diese Bedingungen möglicherweise nicht für seine vorgesehene Lebensdauer.
Mantelmaterial und Streckenschutz sollten gemeinsam ausgewählt werden. Ein PE-Mantel kann dort vorzuziehen sein, wo Chemikalienbeständigkeit und Feuchtigkeitsbeständigkeit Priorität haben, während PVC für Strecken geeignet sein kann, bei denen Flammhemmung und allgemeiner mechanischer Schutz wichtiger sind. Längswasserabweisende Konstruktionen können auf feuchten oder nassen Strecken einen weiteren Schutz bieten. Kabelbögen, Halterungen, Verschraubungen und Einführungspunkte müssen ebenfalls sorgfältig kontrolliert werden, da die Belastung der Route ein Kabel beschädigen kann, lange bevor der Leiter seine elektrische Grenze erreicht.
Die Beschaffung sollte mehr als nur den Kabelnamen und den Preis bestätigen. Für große Anlagenprojekte ist eine Dokumentation erforderlich, die Spannungsnennwert, Leitermaterial, Querschnitt, Isolationstyp, Mantelmaterial, wasserabweisende Struktur, Brandverhalten, Biegeradius, Installationstemperatur, Testdaten und Zubehörkompatibilität umfasst. Diese Details tragen dazu bei, Diskrepanzen zwischen Designannahmen und der gelieferten Kabelleistung zu vermeiden. Sie unterstützen auch Abnahmetests und langfristige Wartungsaufzeichnungen.
Für Hochspannungs- und Höchstspannungsstrecken ist die Normenüberprüfung besonders wichtig. Das Hochspannungs-XLPE-Kabel von 4E basiert auf IEC 60840 für extrudierte Isolierkabel und Zubehör über 30 kV bis 150 kV und IEC 62067 für extrudierte Isolierkabel über 150 kV bis 500 kV. Bei flexiblen Niederspannungskabeln sollte die Dokumentation die genaue Nennleistung und den Verwendungszweck bestätigen. Das H05VVH2-F-Kabel verfügt über eine Nennspannung von 300/500 V, eine Prüfspannung von 2000 V für fünf Minuten, eine maximale Leiterbetriebstemperatur von 70 °C, eine Kurzschlusstemperatur von 160 °C und eine selbstverlöschende Flammenleistung gemäß IEC 60332-1.
Die Kabelzuverlässigkeit hängt stark von der Installationsqualität ab. Verbindungen, Anschlüsse, Verschraubungen, Erdung, Zugmethoden, Halterungen, Beschriftung und Endprüfung können sich alle auf die Leistung auswirken. Selbst ein gut konstruiertes Kabel kann frühzeitig ausfallen, wenn es mit übermäßiger Kraft gezogen, über den zulässigen Radius hinaus gebogen, schlecht angeschlossen oder in einer ungeeigneten Route verlegt wird. Bei Hochlastsystemen sollte die Installation als Teil der Kabelspezifikation und nicht als separater nachträglicher Gedanke behandelt werden.
Kontrollpunkt | Warum es wichtig ist |
Last und Spannung bestätigt | Verhindert Unterkapazitäten oder unnötige Überdimensionierung |
Route und Umgebung überprüft | Hilft dabei, Mantel, Wasserbeständigkeit und mechanischen Schutz aufeinander abzustimmen |
Standards überprüft | Reduziert das Compliance- und Akzeptanzrisiko |
Zubehör geplant | Verbessert die Verbindungs- und Anschlusszuverlässigkeit |
Testprozess definiert | Unterstützt eine sichere Energieversorgung und einen langfristigen Betrieb |
Die Auswahl von Hochleistungsstromkabeln für große Anlagen ist eine praktische technische Entscheidung und nicht nur eine Spezifikationsaufgabe. Lastbedarf, Spannungspegel, Streckenlänge, Isolationsleistung, Mantelschutz, Standards und Installationsqualität wirken sich alle darauf aus, wie sicher und effizient Strom durch die Anlage fließt.
East Energy Electrical Engineering Co., Ltd. unterstützt diesen Prozess mit Hochspannungs-, Mittelspannungs- und Niederspannungskabeln sowie Kabelgarnituren, Installations-, Inbetriebnahme- und Abnahmediensten. Wenn die Kabelauswahl an die realen Standortbedingungen angepasst wird, können Anlagen Verluste reduzieren, die Wärme kontrollieren, die Zuverlässigkeit verbessern und sich auf zukünftige Erweiterungen vorbereiten.
A: Sie transportieren erhebliche elektrische Lasten über Umspannwerke, Transformatoren, Haupteinspeisungen, Produktionsbereiche und Hilfssysteme und unterstützen gleichzeitig eine sichere und effiziente Stromverteilung.
A: Ingenieure prüfen Spannungspegel, Laststrom, Streckenlänge, Spannungsabfall, Installationsbedingungen, Leitermaterial, Isolationstyp und langfristige Zuverlässigkeitsanforderungen.
A: Ein übermäßiger Spannungsabfall kann die Motoreffizienz verringern, einen instabilen Gerätebetrieb verursachen, die Hitze erhöhen und zu Schäden oder dem Auslösen des Leistungsschalters führen.
A: Nein. Hochspannungskabel eignen sich für die Fernübertragung und die Fernverteilung, während Niederspannungskabel näher an Endgeräten, Beleuchtung und Hilfsstromkreisen verwendet werden.
A: Die Isolierung muss normalen und anormalen Spannungsbelastungen standhalten und dazu beitragen, Leckagen, Ausfälle, Überhitzung und vorzeitige Ausfälle in anspruchsvollen elektrischen Systemen zu verhindern.
A: Bestätigen Sie vor Beginn der Installation die Lastdaten, die Nennspannung, die Streckenumgebung, die Leitergröße, den Mantelschutz, den Biegeradius, das Zubehör, die Erdung und die Prüfanforderungen.
