Die Auswahl eines Transformators für ein Umspannwerk in Innenräumen erfordert mehr als nur die Wahl zwischen Trockenbauweise und Ölbadbauweise. Beide Designs können für Industrie-, Gewerbe-, Versorgungs- und Infrastrukturanwendungen eingesetzt werden, wenn ihre Installationsbedingungen ordnungsgemäß ausgelegt sind. Die richtige Entscheidung hängt von der Brandstrategie des Gebäudes, der Raumaufteilung, der Belüftung, der Belastung, den Umgebungsbedingungen, den örtlichen Vorschriften, der Wartungsfähigkeit, dem Schutzsystem und der erwarteten Betriebsdauer ab. Dieser Leitfaden vergleicht die praktischen Entscheidungsfaktoren, sodass Projektteams einen Transformator für eine Innenumspannstation anhand von Beweisen und nicht anhand einer vereinfachten Regel auswählen können.
Beginnen Sie mit dem Gebäude- und Risikokontext: Brandabschnittsunterteilung, Zugang, Belüftung, Entwässerung oder Eindämmung, Belegung und Notfallplanung.
Vergleichen Sie komplett installierte Lösungen, einschließlich Gehäuse, Bauarbeiten, Belüftung, Schutz, Überwachung und Wartung – nicht nur den Kaufpreis des Transformators.
Trockentransformatoren und Öltransformatoren haben unterschiedliche Auswirkungen auf die Installation. Keines von beiden ist automatisch für jede Innenanwendung überlegen.
Überprüfen Sie das Lastprofil, die harmonische Belastung, die Geräuscherwartungen und die Platzbeschränkungen, bevor Sie die technische Spezifikation fertigstellen.
Dokumentieren Sie die Auswahlgründe mit Standortzeichnungen, geltenden Vorschriften, Risikobewertung, Herstellerdaten und dem genehmigten Elektrodesign.
Bei einer Indoor-Umspannstation wird der Transformator in eine Gebäudeumgebung mit definierten Personen, Strukturen, Diensten, Fluchtwegen und Betriebsregeln gebracht. Das Designteam muss berücksichtigen, wie der Transformator während des normalen Betriebs, bei der Wartung und unter anormalen Bedingungen mit dem umgebenden Raum interagiert. Deshalb ist die Standortplanung genauso wichtig wie die Typenschildbewertung.
Die Einstiegsfragen sind praxisorientiert. Befindet sich die Umspannstation in einem eigenen Elektroraum oder ist sie in ein bewohntes Gebäude integriert? Welche Brandschutz- und Trennmaßnahmen sind erforderlich? Gibt es einen Weg für Lieferung, Installation, Inspektion, Austausch und Hebevorgang? Kann die Wärme unter der erwarteten Last und den Umgebungsbedingungen abgeführt werden? Ist ausreichend Freiraum für Kabelanschlüsse, Schaltgeräte und sichere Wartung vorhanden? Verfügt das Gebäude über Entwässerungs- oder Eindämmungsanforderungen? Was passiert, wenn eine Schutzeinrichtung auslöst oder eine Notfallreaktion erforderlich ist?
Beantworten Sie diese Fragen, bevor Sie sich fragen, welcher Transformatortyp der „Beste“ ist. Ein Produkt ist möglicherweise technisch einwandfrei, aber schlecht an einen begrenzten Raum angepasst. Umgekehrt kann eine aufwändigere Installation angebracht sein, wenn Gebäudedesign, Schutz, Wartungsplan und Betriebsaufgabe von Anfang an koordiniert wurden.
Ein Trockentransformator verwendet Wicklungen und Isolationssysteme ohne flüssiges Isoliermedium in der Haupttankanordnung. Konstruktions- und Kühlungsansätze variieren je nach Design, und die endgültige Installation erfordert immer noch geeignete Belüftung, Abstände, Schutz und Zugang. Es wird häufig für Innenanwendungen evaluiert, bei denen Brandstrategie, reduzierter Umgang mit Flüssigkeiten und Integration in den Geräteraum wichtig sind.

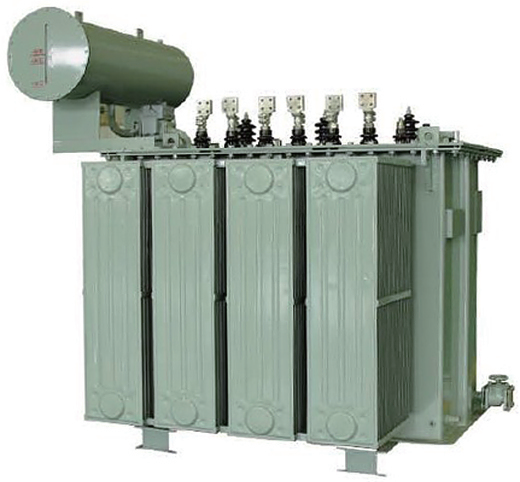

Ein Öltransformator verwendet Isolierflüssigkeit als Teil seines Isolier- und Kühlsystems. Es kann eine robuste Wahl für viele Verteilungsaufgaben sein, einschließlich Installationen, bei denen sein thermisches Verhalten, sein Nennbereich, seine Servicepraxis und seine Lebenszykluseigenschaften zum Projekt passen. Für die Verwendung in Innenräumen muss das Projekt die flüssigkeitsbezogenen Installationsanforderungen, Brandschutzmaßnahmen, gegebenenfalls Eindämmung oder Entwässerung, Zugang, Überwachung und örtliche Vorschriften berücksichtigen.
Der Vergleich sollte nicht beim Medium enden. Herstellerdesign, Isolationssystem, Kühlanordnung, Gehäuse, Schutz, Wartungsunterstützung und Projektbedingungen sind alle wichtig. Die Aussage, dass ein Typ immer sicherer, billiger oder effizienter ist, ignoriert die Anforderungen, die eine Inneninstallation akzeptabel machen.
Entscheidungskriterium | Überlegungen zu Trockentransformatoren | Überlegungen zu Öltransformatoren | Projektfrage |
|---|---|---|---|
Brand- und Baustrategie | Wird oft dort eingesetzt, wo eine reduzierte Flüssigkeitshandhabung wünschenswert ist; Bedarf noch an Schutz und Raumgestaltung | Erfordert Berücksichtigung flüssigkeitsbedingter Risiken sowie Schutz- und Installationsmaßnahmen | Was erfordern die örtlichen Vorschriften und die Gebäuderisikobewertung? |
Belüftung und Wärme | Die Raumlüftung muss den Verlusten und der Leistung entsprechen | Kühlung und Raumgestaltung müssen zum Gerät und zur Installation passen | Kann der Raum bei Spitzenlast zuverlässig temperiert werden? |
Raum und Zugang | Abmessungen, Lüftungswege und Terminalzugang variieren je nach Design | Tank, Zubehör, Auffangbehälter und Wartungszugang können die Anordnung beeinflussen | Kann die gesamte Einheit sicher installiert und gewartet werden? |
Wartungsmodell | Erfordert eine geplante Inspektion und Reinigung entsprechend den Standortbedingungen | Erfordert geplante Inspektionen, Zustandsprüfungen und flüssigkeitsbezogene Verfahren | Wer wird es warten und welche Einrichtungen stehen zur Verfügung? |
Umfeld | Staub, Feuchtigkeit, Verunreinigungen und Korrosion müssen bewertet werden | Es gelten die gleichen Umweltfaktoren sowie die Anforderungen an Einschließung und Eindämmung | Ist der Raum sauber, trocken, korrosiv oder schwer zugänglich? |
Lebenszykluskosten | Vergleichen Sie Verluste, Installationsarbeiten und Servicebedarf über die Betriebsdauer hinweg | Vergleichen Sie dieselben Faktoren, einschließlich Zivil- und Schutzmaßnahmen | Welche Komplettlösung passt zum Lastprofil und Ausfallrisiko? |
Diese Tabelle ist ein Entscheidungsrahmen und kein Ersatz für die Projektspezifikation. Bedingungen, die in einer Gerichtsbarkeit oder Branche Routine sind, können in einer anderen Gerichtsbarkeit oder Branche anders kontrolliert werden. Der verantwortliche Ingenieur sollte den ausgewählten Transformator und die Raumgestaltung an den geltenden Vorschriften und den Anforderungen des Versicherers, Energieversorgers, Eigentümers oder Kunden ausrichten.
Für Umspannwerke in Innenräumen ist der Brandschutz von Transformatoren ein System zur Vorbeugung, Erkennung, zum Schutz, zur Trennung, zum Betrieb und zur Notfallreaktion. Der Transformatortyp ist ein Eingang. Auch die Raumkonstruktion, die Kabeleinführungen, die Lüftungsgestaltung, die Brandschutzbarrieren, die Erkennung, ggf. die Löschstrategie, die Schutzvorrichtungen, der Wartungszustand, die Haushaltsführung und die Personalverfahren beeinflussen das Risiko.
Vermeiden Sie isolierte Aussagen wie „keine Wartung“ oder „feuerfest“. Jede elektrische Anlage benötigt eine Inspektion und eine verwaltete Betriebsumgebung. Trockengeräte können Staub ansammeln oder durch Verschmutzung, Feuchtigkeit oder schlechte Belüftung beeinträchtigt werden. In Öl getauchte Geräte erfordern eine angemessene Handhabung der Isolierflüssigkeit und die für die Installation vorgeschriebenen Maßnahmen. Das Projektteam sollte eine dokumentierte Risikobewertung durchführen und die für das Projekt erforderlichen Behörden oder Stakeholder einbeziehen.
Die gleiche Disziplin gilt für den elektrischen Schutz. Fehlererkennung, Relaiseinstellungen, Schaltgerätebemessung, Erdung, Überspannungsschutz und Koordination mit vor- und nachgeschalteten Geräten sollten als ein System konzipiert sein. Eine gute Wahl des Transformators kann eine unzureichende Schutzkoordination nicht ausgleichen.
Transformatorverluste erscheinen als Wärme. In einem Innenraum muss diese Wärme unter den erwarteten Umgebungsbedingungen und dem Betriebsprofil des Standorts verwaltet werden. Bei der Belüftungskonstruktion sollten die maximal zulässige Transformatorlast, andere Wärmequellen wie Schaltanlagen, Luftwege, Filter oder Luftklappen, der Raumdruck, die Außentemperatur und Fehlermodi eines mechanischen Systems berücksichtigt werden. Gehen Sie nicht ohne eine technische Prüfung davon aus, dass ein Raum mit Gitter über eine ausreichende Belüftung verfügt.
Planen Sie gleichzeitig Wartung und Kabelzugang. Transformatoren benötigen Freiraum für Inspektionen, Anschlussarbeiten, Reinigung, Tests und eventuelle Entfernung oder Austausch. Kabel benötigen einen Biegeradius, Anschlusszugang, Unterstützung und Trennung. Schaltanlagen benötigen Türaufschlag, Rückzugs- oder Wartungsraum (sofern vorhanden) und einen sicheren Arbeitsbereich. Ein überfüllter Raum kann die Grundfläche einer Zeichnung erfüllen, ist aber teuer oder unsicher im Betrieb.
Auch Lärm verdient frühzeitige Aufmerksamkeit. Der Transformator, die Gebäudestruktur, die Montage, angrenzende Räume und der Betriebsplan beeinflussen das Erlebnis der Bewohner. Befindet sich die Umspannstation in der Nähe von Büros, Gesundheitsräumen, Wohnhäusern oder lärmsensiblen Prozessen, beziehen Sie akustische Anforderungen in das Beschaffungspaket ein und überprüfen Sie den Installationspfad auf Körperschallübertragung.
Der Transformator muss entsprechend dem tatsächlichen Stromverbrauch der Anlage ausgewählt werden. Eine kontinuierliche Grundlast, eine zyklische Prozesslast, große Motorstarts und nichtlineare Elektronik stellen unterschiedliche Anforderungen an das Verteilungssystem. Legen Sie die erwartete Lastkurve, den Spitzenbedarf, den Leistungsfaktor, die Startsequenz, das harmonische Profil und zukünftige Ergänzungen fest. Bestätigen Sie die technischen Leitlinien des Herstellers für den vorgeschlagenen Zoll, anstatt sich auf eine allgemeine Serviceannahme zu verlassen.
Harmonische erfordern besondere Sorgfalt. Antriebe, Gleichrichter, USV-Geräte und andere nichtlineare Lasten können die thermische Belastung eines Transformators verändern. Für die elektrische Konstruktion sind möglicherweise Filter, Drosseln, geeignete Transformatorkonstruktionsmerkmale, Überwachung oder Änderungen an der Verteilungsanordnung erforderlich. Diese Maßnahmen sollten von qualifizierten Ingenieuren im Rahmen der vollständigen Netzqualitätsstudie bewertet werden.
Die Ratingspanne sollte einen definierten Bedarf widerspiegeln. Eine Marge kann bekanntes Wachstum, hohe Umgebungsbedingungen oder einen Zuverlässigkeitsplan unterstützen, aber die einfache Wahl des größten praktischen Transformators kann unnötige Kosten und einen schlechten Betrieb bei sehr geringer Last verursachen. Verwenden Sie das Lastmodell, um den aktuellen Bedarf, glaubwürdige Spitzenbedingungen und zukünftige Szenarien zu vergleichen. Dokumentieren Sie anschließend, warum die gewählte Bewertung angemessen ist.
Die Wartung von Transformatoren beginnt mit Zugang und Informationen. Die Einrichtung sollte über eine sichere Möglichkeit verfügen, die Einheit zu inspizieren, zu isolieren, Beobachtungen aufzuzeichnen und auf Anomalien zu reagieren. Wartungsintervalle und -aufgaben sollten der Dokumentation des Herstellers, der tatsächlichen Aufgabe, der Standortumgebung und der Wartungsstrategie des Eigentümers entsprechen. Ein sauberer, trockener und gut verwalteter Elektroraum unterstützt beide Transformatortypen.
Bei Trockentransformatorinstallationen kann sich die Inspektion auf Sauberkeit, Anzeichen von Überhitzung, Anschlüsse, Kühlwege, Vibrationen, Zustand der Isolieroberflächen und ggf. Überwachungsdaten konzentrieren. Bei Öltransformatorinstallationen befasst sich der Wartungsplan auch mit Tank und Zubehör, Dichtungen, Zustandsanzeigen und den für das Gerät und die örtlichen Vorschriften relevanten Flüssigkeitsmanagementverfahren. Spezifische Tests und Zustandsbewertungen sollten mit qualifiziertem Servicepersonal geplant werden.
Verschieben Sie die Wartbarkeit nicht nach der Übergabe an das Betriebsteam. Beziehen Sie Zugangswege, Hebevorrichtungen, Ersatzstrategien, Schutzeinstellungen, Überwachungsverbindungen, Aufzeichnungen und Schulungen in den Projektumfang ein. Ein installierter Transformator ist einfacher zu verwalten, wenn die Personen, die ihn erhalten, seine normalen Anzeigen, Alarmreaktionen, Isolationsverfahren und Servicekontaktpfade kennen.
Der Transformator ist mit Hochspannungs- und Niederspannungsschaltanlagen, Kabeln, Schutz, Erdung, Steuerungen und möglicherweise Fernüberwachung verbunden. Jede Schnittstelle braucht Klarheit. Bestätigen Sie Spannungswerte, Klemmenanordnungen, Kabelabschlüsse, Fehlerbetriebswerte, Erdungsanordnung, Relaislogik, Messung, Alarme und Kommunikationsanforderungen. Ein Transformator ist kein in sich geschlossenes Stromversorgungssystem.

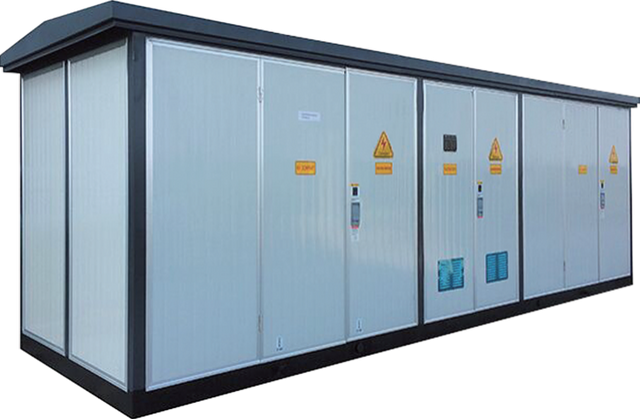

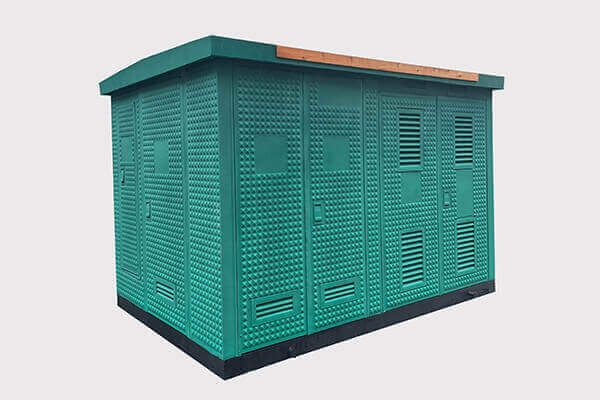

Wo ein kompakter oder vorgefertigter Ansatz für den Standort geeignet ist, können einige Schnittstellen vereinfacht werden, indem wichtige Komponenten in einem koordinierten Gehäuse untergebracht werden. Das vorgefertigte Transformatorprodukt von 4E beschreibt separate Funktionsbereiche für die Hochspannungsverteilung, den Transformator und die Niederspannungsverteilung. Ein Projektteam sollte alle standortspezifischen elektrischen, brandschutztechnischen, Zugangs-, Umwelt- und Versorgungsanforderungen überprüfen, bevor es entscheidet, dass eine kompakte Lösung geeignet ist.
Die Überwachung soll einer betrieblichen Entscheidung dienen. Temperatur-, Last-, Alarm-, Schaltstatus- und andere Signale können wertvoll sein, wenn sie jemanden erreichen, der weiß, was zu tun ist. Vermeiden Sie das Sammeln von Daten ohne Alarmprioritäten, Reaktionsverfahren und Wartungsverantwortung. Bei kritischen Anlagen können Überwachung und Zustandsmanagement unerwartete Ausfälle reduzieren, wenn sie an einen klaren Betriebsplan gebunden sind.
Erstellen Sie eine kontrollierte Spezifikation, die die Elektro- und Installationsanforderungen des Projekts aufzeichnet. Berücksichtigen Sie Nennleistung, Spannungen, Frequenz, Anschlussanordnung, Impedanz, Abgriffe, Isolations- oder Kühlart, Verluste, Umgebungsbedingungen, Höhe (sofern relevant), Gehäuse, Innenstandort, Geräuschanforderungen, Terminalschnittstellen, Schutz, Überwachung, Testdokumentation, Zubehör, Standards, Verpackung, Transportbeschränkungen und Unterstützung bei der Inbetriebnahme.
Fügen Sie Raumzeichnungen und das Übersichtsdiagramm hinzu. Geben Sie den gewünschten Wartungszugang, den Kabeleinführungsweg, Hebebeschränkungen, Fundamentanforderungen, Belüftungsannahmen, Brandstrategie, Entwässerungs- oder Eindämmungsbestimmungen (falls zutreffend) und die erforderliche Dokumentation an. Bitten Sie Lieferanten, Ausschlüsse und Annahmen aufzulisten. So wird aus einem generischen Angebot ein Vergleich kompletter Lösungen.
Nutzen Sie Abnahmeaktivitäten im Werk und vor Ort, um die gelieferte Konfiguration zu überprüfen. Überprüfen Sie vor Ort die Typenschilder, den physischen Zustand, das Zubehör, die Anschlussanordnungen, die Erdung, die Schutzeinstellungen, die Raumbedingungen, die Belüftung und die genehmigten Schritte zur Einspeisung. Erfassen Sie Abweichungen und schließen Sie diese vor dem Routinebetrieb ab. Das von 4E Transformatorensortiment kann frühe Produktdiskussionen unterstützen, während die endgültige Projektentscheidung immer auf der Grundlage des genehmigten elektrischen Designs erfolgen sollte.
Für eine Indoor-Umspannstation ist der Transformator die beste Wahl, wenn er zu einem vollständigen Gebäude- und Energiesystemdesign passt. Trockentyp- und Öltransformatorlösungen haben jeweils gültige Anwendungen, aber die Auswahl muss auf Brandstrategie, Belüftung, Raumaufteilung, Lastbetrieb, Schutz, Wartung und Lebenszykluswert basieren. Nutzen Sie einen dokumentierten Vergleich, bestätigen Sie die lokalen Anforderungen und legen Sie die Schnittstellen frühzeitig fest. Dieser Ansatz vermeidet eine falsche Binärdatei und führt zu einer Anlage, die Betreiber während ihrer gesamten Lebensdauer sicher warten können.
Nein. Der geeignete Typ hängt von der Risikobewertung des Gebäudes, den örtlichen Anforderungen, der Transformatorpflicht, der Raumgestaltung, dem Schutz, dem Wartungsplan und den Vorlieben des Eigentümers ab. Beide Optionen erfordern eine technische Installation.
Bei der Installation im Innenbereich müssen die relevanten Flüssigkeits-, Feuer-, Eindämmungs- oder Entwässerungs-, Schutz- und Wartungsaspekte berücksichtigt werden. Die genauen Bestimmungen hängen von der Einheit, dem Standort und den geltenden Vorschriften ab.
Der Wartungsbedarf hängt vom spezifischen Design, der Umgebung, der Belastung und den Herstelleranweisungen ab. Wählen Sie nicht nur den Anspruch auf geringen Wartungsaufwand; Überprüfen Sie die geplanten Inspektions- und Servicearbeiten für die tatsächliche Installation.
Nichtlineare Lasten können die thermische Belastung erhöhen und die Spannungsqualität beeinflussen. Bewerten Sie das Lastspektrum und koordinieren Sie die Wahl des Transformators mit der Netzqualität und dem Verteilungsdesign.
Berücksichtigen Sie die Stellfläche des Transformators, die Abstände, die Lüftungswege, den Zugang zur Schaltanlage, die Kabelwege, die Erdung, Brandschutzmaßnahmen, Beleuchtung, Entwässerung oder Eindämmung (sofern zutreffend), einen sicheren Arbeitsraum und einen Weg für die Installation und den Austausch.
Dies kann möglich sein, wenn die Produktkonfiguration und die Gebäudebedingungen geeignet sind, aber das Projekt muss vor der Genehmigung Abmessungen, Belüftung, Brandschutzstrategie, elektrische Schnittstellen, Zugang und alle geltenden Vorschriften überprüfen.
