Die Wahl eines Verteilungstransformators für eine Industrieanlage ist eine Entscheidung des Systemdesigns und kein Katalogvergleich. Der Transformator muss die tatsächliche Betriebslast liefern und gleichzeitig die Spannung vor Ort, die Installationsumgebung, die Schutzanordnung, die Fehlerlastannahmen, das Wartungsmodell und den Erweiterungsplan berücksichtigen. Eine übergroße Einheit kann die Kosten erhöhen und bei sehr geringer Last ineffizient arbeiten. Eine zu kleine oder schlecht abgestimmte Einheit kann die Produktion einschränken, einen unzulässigen Spannungsabfall verursachen oder die Lebensdauer der Ausrüstung verkürzen. Dieser Leitfaden bietet Anlagenbesitzern, Ingenieuren und Beschaffungsteams eine disziplinierte Möglichkeit, Lastinformationen in eine vertretbare Transformatorspezifikation umzuwandeln.
Beginnen Sie mit gemessenen oder gut dokumentierten Lastdaten, einschließlich Bedarf, Diversität, Motorstart, Oberschwingungen und geplantem Wachstum.
Wählen Sie kVA aus dem tatsächlichen Betriebsprofil der Anlage aus, und fügen Sie nicht einfach alle Nennwerte auf dem Typenschild hinzu.
Bestätigen Sie Primär- und Sekundärspannungen, Vektorgruppe, Impedanz, Neutralleiteranordnung und Schutzkoordination als Gesamtsystem.
Passen Sie Transformatortyp und Gehäuse an den Innen- oder Außenbereich, die Brandstrategie, die Umgebungseinflüsse, den Platz und die Wartungskapazität an.
Vergleichen Sie Lebenszyklusfolgen wie Energieverluste, Ausfallrisiko, Zugang und Service, anstatt sich nur auf den Kaufpreis zu konzentrieren.
Ein Industriestandort hat selten eine konstante Last. Es kann Motoren haben, die zu unterschiedlichen Zeiten starten, Antriebe mit variabler Drehzahl, Schweißgeräte, Prozessheizung, Kompressoren, Pumpen, Beleuchtung, Steuerlasten, Batterieladung und zukünftige Produktionsgeräte. Ein nützlicher Auswahlprozess beginnt mit der Erstellung eines Lastplans, der die Geräteleistung, den normalen Betriebsbedarf, die erwartete Gleichzeitigkeit, die Betriebsstunden, den Leistungsfaktor (sofern bekannt), das Anlaufverhalten des Motors, den harmonischen Beitrag und geplante Ergänzungen aufzeichnet.
Allein die Summen auf dem Typenschild können irreführend sein. Einige Lasten laufen nur gelegentlich, während andere im Dauerbetrieb laufen. Eine Anlage mit mehreren großen Motoren kann einen bescheidenen Dauerbedarf, aber anspruchsvolle Startereignisse haben. Eine Anlage mit leistungselektronischen Lasten erfordert möglicherweise besondere Aufmerksamkeit auf harmonische Effekte und thermische Leistung. Eine gute Belastungsbewertung verwendet gemessene Intervalldaten, wenn der Standort bereits vorhanden ist. Für einen neuen Standort werden Prozessdesigninformationen und konservative, dokumentierte Annahmen verwendet, die bei der Inbetriebnahme überprüft werden können.
Die Berechnung kann im Klartext ausgedrückt werden als: Transformator-kVA = angeschlossene kW × Bedarfsfaktor / (Leistungsfaktor × geplanter Belastungsfaktor). Dies ist eine Planungsbeziehung und kein Ersatz für ein Ingenieurstudium. Bedarfsfaktor, Leistungsfaktor und der geplante Belastungsfaktor müssen aus dem tatsächlichen Anlagenprofil ausgewählt werden. Der resultierende vorläufige Wert sollte dann im Hinblick auf Motorstart, Oberschwingungen, Umgebungsbedingungen, erforderliche Redundanz und zukünftiges Lastwachstum getestet werden.
Teilen Sie die Anlagenlast in Gruppen auf, die sich unterschiedlich verhalten. Grundprozesslast, intermittierende Prozesslast, Motorlasten, nichtlineare Lasten, wesentliche Lasten, Gebäudetechnik und zukünftige Lasten verdienen oft separate Zeilen. Identifizieren Sie die Produktionsbedingungen, die gleichzeitig die höchste Nachfrage erzeugen. Ein Leerlaufschichtdurchschnitt kann für die Energieplanung nützlich sein, sollte jedoch nicht die Transformatorgröße für eine vollständige Produktionsschicht bestimmen.
Stellen Sie Betriebsteams praktische Fragen. Welche Motoren starten über die Linie und welche verwenden Softstarter oder Antriebe? Können Starts sequenziert werden? Läuft ein Ofen oder Kompressor mit einer anderen großen Last im Kreislauf? Ist eine große zukünftige Produktionslinie bereits genehmigt? Soll die Anlage durch einen zweiten Transformator oder eine einzelne größere Einheit erweitert werden? Diese Antworten sind wertvoller als ein willkürlicher Prozentsatz der freien Kapazität.
Berücksichtigen Sie auch, wie die Energieversorgung und das nachgelagerte System auf Laständerungen reagieren. Der Spannungsabfall beim Starten, der verfügbare Fehlerpegel, die Einstellungen der Schutzvorrichtungen und die Kabellängen beeinflussen, ob ein nominell ausreichender Transformator eine akzeptable Leistung erbringt. Die Auswahl des Transformators sollte mit der Schaltanlage, den Leitern, dem Schutz, der Erdung und der Minderung der Stromqualität koordiniert werden und nicht als isolierter Kauf betrachtet werden.
Sobald eine vorläufige Bewertung ermittelt wurde, übersetzen Sie diese in eine vollständige elektrische Spezifikation. Die Primärspannung muss mit der verfügbaren Versorgung übereinstimmen. Die Sekundärspannung muss zur Nutzungsanlage und Ausstattung passen. Frequenz, Phasenanordnung, Anzapfungsanforderungen, Vektorgruppe, Neutralleiterkonfiguration, Impedanz, Isolationspegel und Anschlussanordnung können alle von Bedeutung sein. Die richtigen Werte sind nicht universell; Sie folgen dem örtlichen Netz, dem Anlagenverteilungsdesign und den Ausrüstungsanforderungen.
Ein gutes Beispiel ist die Transformatorimpedanz. Es beeinflusst die Spannungsregelung und das Kurzschlussverhalten und beeinflusst somit sowohl den Normalbetrieb als auch die Schutzgerätekoordination. Wenn man die Impedanz ändert, um ein Problem zu lösen, kann ein anderes entstehen. Ebenso beeinflusst eine neutrale Anordnung das Erdungs- und Schutzdesign. Diese Entscheidungen sollten vom verantwortlichen Elektroingenieur anhand der aktuellen Systemdaten überprüft und nicht aus einem früheren Projekt kopiert werden.
Auswahlelement | Zu lösende Frage | Warum es wichtig ist | Beweise, die es aufzubewahren gilt |
|---|---|---|---|
Bewertung und Laden | Was ist der Spitzenbedarf, der Arbeitszyklus und der Expansionsfall? | Bestimmt den thermischen Spielraum und die nutzbare Kapazität | Ladeplan und Annahmen |
Primär- und Sekundärspannung | Was ist vorgelagert verfügbar und nachgelagert erforderlich? | Verhindert inkompatible Geräteschnittstellen | Einliniendiagramm und Versorgungsdaten |
Impedanz und Fehlerpflicht | Wie wirkt sich der Transformator auf die Fehlerstrom- und Spannungsleistung aus? | Unterstützt Koordination und Ausrüstungsbewertungen | Kurzschluss- und Schutzstudie |
Wicklungs- und Neutralanordnung | Welches Erdungs- und Verteilungsschema wird verwendet? | Beeinflusst den Schutz und den nachgeschalteten Betrieb | Erdungs- und Schutzdesign |
Verluste und Effizienz | Wie viele Stunden und mit welcher Last wird es laufen? | Beeinflusst die Betriebskosten über die Lebensdauer der Anlage | Verlustdaten und Lastprofil |
Umgebung und Installation | Innen- oder Außenbereich, korrosiver, heißer, staubiger oder eingeschränkter Standort? | Bestimmt Typ, Gehäuse, Abstände und Wartung | Standortbesichtigung und Installationszeichnung |
Die Auswahl des Verteilungstransformators hängt eng davon ab, wo das Gerät aufgestellt wird. In einem elektrischen Innenraum können Brandschutzstrategie, Belüftung, Zugang, Lärm, Freiraum und Gebäudeschnittstellen Priorität haben. Bei einer Außeninstallation können Wetterschutz, Temperaturbereich, Verschmutzung, Sicherheit, Korrosion und wartbarer Zugang Priorität haben. Ein kompakter Industriestandort bevorzugt möglicherweise einen integrierten Ansatz, der Feldschnittstellen reduziert, während ein größerer Standort möglicherweise separate Geräte erfordert, um Redundanz oder schrittweise Erweiterungen zu ermöglichen.

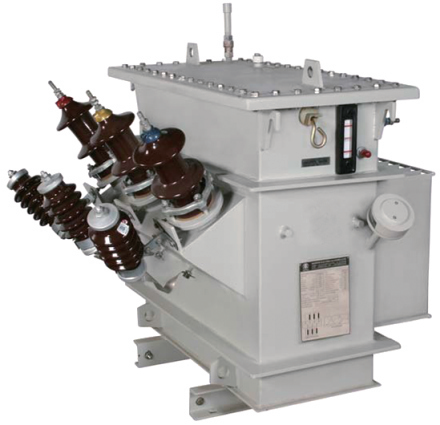

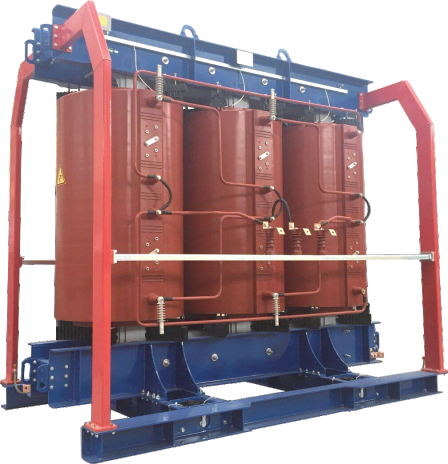

Die Begriffe „trockener Typ“ und „in Öl getaucht“ sollten nicht als Abkürzung für Gut und Böse verwendet werden. Beides kann in der richtigen Anwendung sinnvoll sein. Trockenkonstruktionen werden häufig in Betracht gezogen, wenn die Installation in Innenräumen, Brandschutzaspekte oder reduzierte Anforderungen an die Flüssigkeitshandhabung wichtig sind. In Öl getauchte Konstruktionen können eine starke Lösung sein, wenn ihre Installation, Eindämmung, Wartung und Umweltaspekte ordnungsgemäß berücksichtigt werden. Die endgültige Entscheidung sollte auf der Risikobewertung und den Standortanforderungen basieren und nicht auf einer allgemeinen Präferenz.
Für Standorte, die von der Paketverteilung profitieren, beschreibt die vorgefertigte Transformatorlösung von 4E eine Anordnung, die Hochspannungsgeräte, einen Transformator und Niederspannungsgeräte in Funktionsfächern integriert. Ein Projektteam sollte dennoch überprüfen, ob seine Spannungs-, Schutz-, Gehäuse-, Umgebungs- und Zugangsanforderungen erfüllt sind, bevor es eine Paketlösung auswählt.
Das Motorverhalten verändert häufig die praktischen Anforderungen an den Transformator. Ein großer Motorstart kann einen vorübergehenden Spannungsabfall verursachen, der sich auf andere Lasten, Steuerungen und die Prozessstabilität auswirkt. Der Schweregrad hängt von der Motorstartmethode, der Systemimpedanz, den Transformatoreigenschaften, der Kabelführung und der gleichzeitigen Belastung ab. Eine Anlage kann das Problem reduzieren, indem sie Starts sequenziert, geeignete Startgeräte verwendet, die Verteilungsarchitektur überarbeitet oder eine Transformatorspezifikation auswählt, die der Aufgabe entspricht. Die Antwort sollte aus einer Studie stammen, nicht aus einer Faustregel.
Auch nichtlineare Belastungen verdienen Beachtung. Frequenzumrichter, Gleichrichter, USV-Systeme, Schweißgeräte und einige elektronische Lasten können Oberschwingungsströme verursachen. Oberschwingungen können die Erwärmung verstärken und die Spannungswellenform beeinflussen. Das Designteam sollte das wahrscheinliche Lastspektrum quantifizieren, die Empfehlungen des Transformatorherstellers für den beabsichtigten Betrieb bestätigen und die Abhilfemaßnahmen mit dem Verteilungsdesign koordinieren. Es reicht nicht aus anzunehmen, dass eine nominale kVA-Nennleistung jede Wellenform abdeckt.
Eine Leistungsfaktorkorrektur kann das Strom- und Bedarfsprofil verändern, sie sollte jedoch unter Berücksichtigung der Oberschwingungen und des Schaltverhaltens der Anlage konzipiert werden. Behandeln Sie die Netzqualität von Anfang an als Teil des Lastmodells. Es ist viel einfacher, in der Entwurfsphase Platz zu reservieren, Überwachungspunkte zu definieren und Geräte zu koordinieren, als ein störendes Betriebsproblem nachzurüsten.
Die gewünschte Servicekontinuität kann zu einer anderen Lösung als der einfachen Spitzenlastdimensionierung führen. Ein Standort mit einem tolerierbaren Abschaltfenster kann einen Transformator mit geplanter Wartung akzeptieren. Eine Anlage mit einem kritischen Prozess benötigt möglicherweise eine Aufteilung, eine Ersatzstrategie, einen zweiten Transformator oder eine dedizierte Versorgung für wesentliche Lasten. Redundanz ist eine Geschäftsentscheidung, die durch elektrische Analysen unterstützt wird: Sie hängt von den Kosten der Ausfallzeit, der Fähigkeit zum Lastabwurf, der Reparaturdurchlaufzeit und der Art des Prozesses ab.
Das Wachstum sollte in Form konkreter Szenarien ausgedrückt werden. Anstatt einen willkürlichen Spielraum hinzuzufügen, listen Sie die zugelassenen Ausdehnungslasten, ihren Zeitpunkt und ihr elektrisches Verhalten auf. Vergleichen Sie Optionen wie die Installation eines größeren Transformators, die Bereitstellung von physischem und elektrischem Platz für einen zweiten Transformator oder die Verwendung einer modularen Paketanordnung. Berücksichtigen Sie Auswirkungen auf Schalt-, Schutz-, Kabel-, Zivil- und Kontrollfunktionen. Die niedrigsten Anschaffungskosten können teuer werden, wenn die nächste Erweiterung eine größere Stilllegung und einen Umbau erfordert.
Der Kaufpreis ist nur ein Teil des Transformatorbesitzes. Überprüfen Sie Leerlauf- und Lastverluste, erwartetes Lastprofil, Wartung, Installationsbauarbeiten, Gehäuseanforderungen, Brand- oder Eindämmungsmaßnahmen, Zugang, Ersatzstrategie, Serviceunterstützung, Überwachung und Ausfallzeitrisiko. Ein Gerät mit einem geringeren Anschaffungspreis, aber höheren Verlusten kann über einen langen Betriebszeitraum teurer sein. Umgekehrt kann es sein, dass eine ungewöhnlich verlustarme Option keinen Wert bietet, wenn sie für die Aufgabe nicht richtig dimensioniert ist.
Bitten Sie Lieferanten um vergleichbare Daten auf derselben Grundlage: Nennleistung, Spannung, Impedanz, Kühl- oder Isolationsdesign, spezifizierte Verluste, Zubehör, Gehäuse, Testdokumentation, Lieferumfang und Ausschlüsse. Ein Vergleich wird unzuverlässig, wenn ein Angebot Schutzschnittstellen oder Zubehör umfasst, das andere ausschließt. Technische und kommerzielle Teams sollten ein kontrolliertes Vergleichsblatt verwenden, damit Abweichungen sichtbar sind.
Die Transformatorenproduktpalette von 4E kann ein Ausgangspunkt für die Diskussion von Transformator- und Kompaktstationskonfigurationen sein. Die endgültige Spezifikation sollte anhand des Projekt-Einzelliniendiagramms und der tatsächlichen Anlagenleistung überprüft werden.
Eine aussagekräftige Angebotsanfrage teilt potenziellen Lieferanten mit, was der Transformator tun muss und wie die Einhaltung nachgewiesen wird. Berücksichtigen Sie elektrische Nennwerte und Spannungen, Frequenz, Installationstyp, Umgebungs- und Standortbedingungen, erforderliche Abgriffe, Impedanzerwartungen, Wicklungs- und Neutralleiteranordnung, Isolations- oder Kühlungsanforderungen, Gehäuseanforderungen, Zubehör, Überwachung, Anschlüsse, Testanforderungen, Dokumentation, Verpackung, Unterstützung bei der Inbetriebnahme sowie geltende Standards oder Kundenspezifikationen.
Nennen Sie die Schnittstellen. Identifizieren Sie die ein- und ausgehenden Kabel- oder Busverbindungen, Platzbeschränkungen, Heberoute, Fundament oder Sockel, Erdungspunkt, Schutzvorrichtungen, Fernüberwachungsanforderungen und Wartungsfreiraum. Teilen Sie das aktuelle einzeilige Diagramm und die Standortdaten im Rahmen des Dokumentenkontrollprozesses des Projekts. Unklarheiten in der Angebotsphase treten normalerweise als Abweichung, Verzögerung oder Feldänderung auf.
Auch Werksabnahmetests und Standortabnahmen sollten geplant werden. Die Werksdokumentation sollte die gelieferte Konfiguration identifizieren und die vereinbarten Tests belegen. Bei der Inspektion vor Ort sollte bestätigt werden, dass das gelieferte Gerät, das Zubehör, die Anschlüsse, die Schutzeinstellungen, die Erdung und die Installationsbedingungen mit dem Design übereinstimmen. Die Stromversorgung sollte den genehmigten Verfahren und Sicherheitsregeln des Projekts entsprechen.
Der beste Verteilungstransformator ist derjenige, der zur tatsächlichen Last, Systemarchitektur, Umgebung, Zuverlässigkeitsziel und Zukunftsplanung der Anlage passt. Beginnen Sie mit gemessenen oder vertretbaren Lastannahmen und koordinieren Sie dann die Auswirkungen auf Nennleistung, Spannung, Impedanz, Schutz, Installationstyp und Lebenszyklus. Vermeiden Sie eine rein katalogbasierte Entscheidung. Wenn der Transformator als Teil des industriellen Stromverteilungssystems spezifiziert wird, wird die Beschaffung klarer und die Inbetriebnahme vorhersehbarer.
Beginnen Sie mit einem Lastplan, wenden Sie begründete Bedarfs- und Diversitätsannahmen an, berücksichtigen Sie den Leistungsfaktor und testen Sie dann das vorläufige Ergebnis anhand von Anlaufbetrieb, Oberschwingungen, Umgebungsbedingungen und geplantem Wachstum. Lassen Sie die endgültige Auswahl anhand der Anlagensystemstudie überprüfen.
Fügen Sie Kapazität für definierte zukünftige Lasten, Unsicherheiten, die noch nicht gelöst werden können, oder eine Zuverlässigkeitsstrategie hinzu. Eine willkürliche Marge kann die Kosten erhöhen, ohne dass die eigentliche Erweiterungs- oder Kontinuitätsanforderung erfüllt wird.
Nein. Auf den Typenschildern sind weder der gleichzeitige Betrieb noch die Startreihenfolge des Motors, die Betriebsdauer, der Oberschwingungsgehalt oder zukünftiges Wachstum angegeben. Diese Faktoren können die Auswahl erheblich verändern.
Trockenkonstruktionen werden oft für Innenräume in Betracht gezogen oder dort, wo Brandstrategie, Flüssigkeitshandhabung und Wartungsbedingungen sie geeignet machen. Bei der Auswahl müssen weiterhin Belastung, Belüftung, Umgebung, Lärm, Zugang und Projektanforderungen berücksichtigt werden.
Die Impedanz beeinflusst sowohl das Spannungsverhalten unter Last als auch den verfügbaren Fehlerstrom. Es muss mit den Schutz-, Leiter-, Schaltanlagen- und Motorstartanforderungen der Anlage abgestimmt sein.
Geben Sie das Übersichtsdiagramm, die Primär- und Sekundärspannungen, das Nennleistungsziel, die Installationsumgebung, das Lastprofil, Schutzinformationen, erforderliches Zubehör, Standards, Standortbeschränkungen und zukünftige Erweiterungsannahmen an. Dies hilft Lieferanten, technisch vergleichbare Vorschläge zurückzugeben.
