Werksprüfgeräte für Kabelzubehör: Was sollte enthalten sein?

Eine Fabrik für Kabelgarnituren sollte die Prüfgeräte anhand ihrer Produktrisiken und Freigabeansprüche auswählen und nicht anhand einer generischen Laborcheckliste. Die zum Zusammenbau eines Niederspannungs-Steckverbindersatzes benötigte Ausrüstung unterscheidet sich von der Ausrüstung, die zur Überprüfung von Mittelspannungs-Abschlüssen oder Hochspannungsverbindungen benötigt wird. Doch jede seriöse Fabrik verfolgt das gleiche Ziel: Sie muss Materialien identifizieren, kritische Abmessungen und Montageschritte kontrollieren, inakzeptable Produkte vor dem Versand erkennen und glaubwürdige Aufzeichnungen führen. In diesem Leitfaden werden die wesentlichen Schichten von Prüfgeräten für Kabelzubehör getrennt, sodass ein Hersteller in nützliche Funktionen investieren kann, ohne teure Instrumente mit einem effektiven Qualitätssystem zu verwechseln.

Wichtige Erkenntnisse

• Beginnen Sie mit der Produktspezifikation, der Kabelschnittstelle, der Spannungsklasse und den Kundenakzeptanzkriterien. Sie legen den Testplan fest.

• Bauen Sie Fähigkeiten in Schichten auf: Eingangskontrolle, In-Prozess-Kontrolle, End- oder Routinekontrollen, Entwicklungsunterstützung und Zugang zu speziellen Qualifikationstests.

• Schenken Sie Prüfvorrichtungen, Kalibrierung, Sicherheit und Aufzeichnungen ebenso viel Aufmerksamkeit wie dem Prüfgerät selbst.

• Verwenden Sie eine abschließende elektrische Prüfung nicht als Ersatz für die Kontrolle der Materialidentität, der Abmessungen, der Sauberkeit oder der Montagereihenfolge.

• Die Auslagerung von Fachprüfungen kann sinnvoll sein, die Verantwortung für den Produktnachweis verbleibt jedoch beim Hersteller.

Was Tests in einer Kabelzubehörfabrik beweisen müssen

Kabelgarnituren dienen der Verbindung zwischen Kabel und Gerät oder zwischen Kabelabschnitten. Je nach Produkt müssen elektrische Kontinuität, Isolationsleistung, Schirm- oder Erdungskontinuität, Feldkontrolle, Abdichtung und mechanische Integrität gewährleistet sein. Die Kontrollen einer Fabrik sollten daher drei verschiedene Fragen beantworten.

Erstens: Sind die eingehenden Materialien und zugekauften Komponenten die richtigen, genehmigten Artikel? Zweitens: Hat die Produktion die vorgesehene Geometrie und Montagebedingung geschaffen? Drittens: Erfüllt das fertige Produkt die definierten Freigabekriterien? Bei den ersten beiden Fragen geht es oft darum, wo vermeidbare Ausfälle gestoppt werden. Ein Labor, das nur einen Endtest durchführt, übersieht möglicherweise den Lieferantenersatz, beschädigte Formkörper, falsche Anschlüsse, unvollständige Bausätze oder falsche Montageausrichtung, die das Risiko verursacht haben.

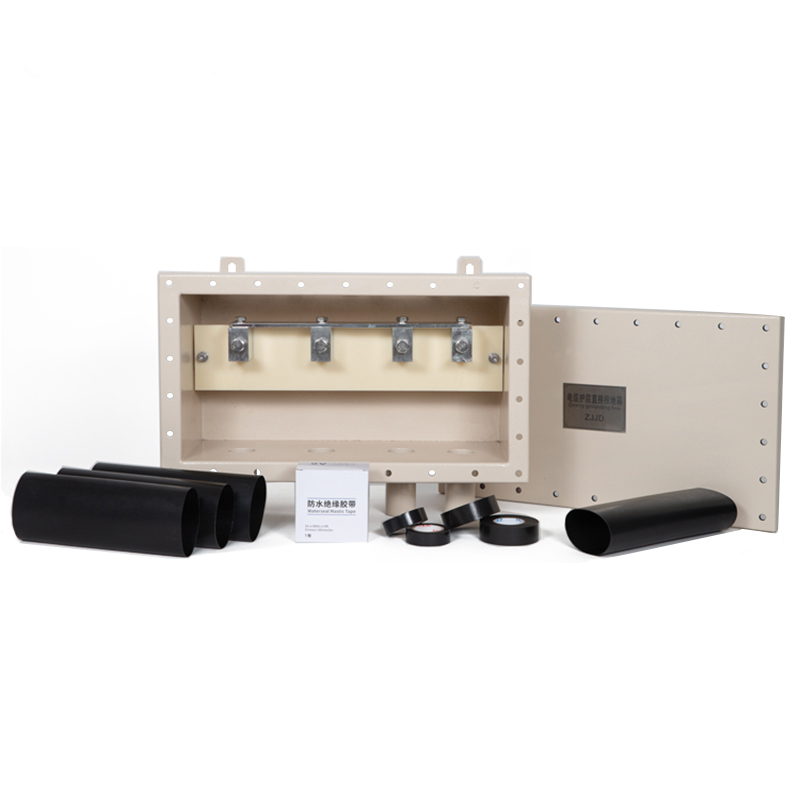

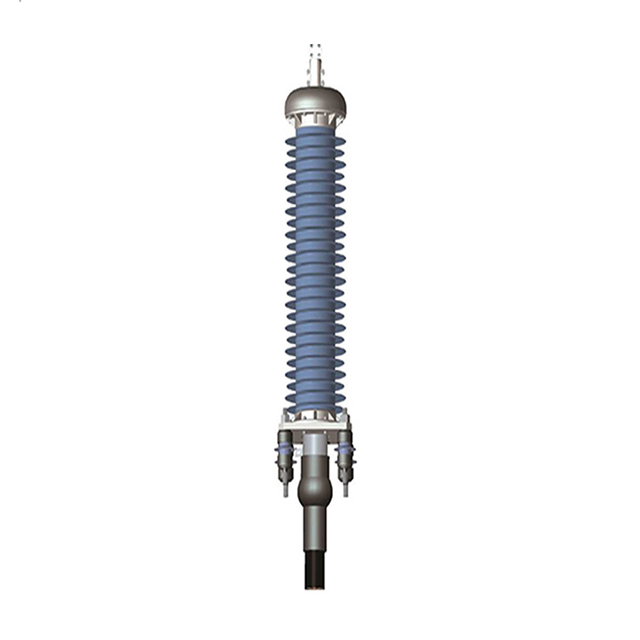

Der Prüfumfang muss dem Produkt folgen. Zu den 4E-Kabelzubehörteilen gehören Mittelspannungsprodukte im Bereich von 6 kV bis 35 kV und Hochspannungszubehör für 66 kV und mehr. Diese Produktkategorien können vernünftigerweise keine einzige universelle Testannahme teilen. Der Testplan, die Sicherheitsvorkehrungen, die Vorrichtungen und die externe Qualifizierungsroute sollten für jede freigegebene Familie separat überprüft werden.

Schicht eins: Wareneingangs- und Komponentenkontrolle

Die Eingangskontrolle verhindert, dass eine Fabrik Qualitätsprobleme in jede einzelne Einheit einbaut. Es beginnt mit der Identifizierung: Teilenummer, Revision, Lieferantenfreigabe, Chargennummer, Menge, Zustand und Lagerbedarf. Die Prüftiefe sollte die Rolle der Komponente widerspiegeln. Ein kritischer geformter Isolierkörper, eine Spannungskontrollkomponente, ein Verbindungsstück, ein Dichtungsteil oder ein leitfähiges Abschirmungselement verdient eine definierte Überprüfungsmethode. Einfache Verbrauchsmaterialien erfordern unter Umständen eher eine Identitäts- und Haltbarkeitskontrolle als einen komplexen Test.

Zu den wesentlichen Geräten für die Eingangskontrolle gehören in der Regel kalibrierte Messgeräte, geeignete Messgeräte, visuelle Prüfhilfen, Waagen, wenn es auf die Materialmenge oder das Kit-Gewicht ankommt, Etikettier- oder Barcode-Werkzeuge und eine geschützte Probenaufbewahrung. Der genaue Messbereich und die Auflösung sollten anhand von Zeichnungen und Toleranzen ausgewählt werden. Der Kauf eines hochauflösenden Geräts ohne eine Methode zur konsistenten Positionierung des flexiblen Teils führt nicht zu einer zuverlässigen Messung.

Der Materialzustand ist ebenfalls eine Testeingabe. Elastomerbauteile können durch unsachgemäße Handhabung, Verschmutzung oder Verformung beschädigt werden. Für Klebstoffe, Kitte, Reinigungsmaterialien und bestimmte Verbindungen gelten möglicherweise Haltbarkeits- oder Umweltbeschränkungen. Richten Sie ein Statussystem ein, das akzeptiertes, abgelehntes, zurückgestelltes und noch nicht geprüftes Material trennt. Es ist im Vergleich zu einer Reklamation vor Ort kostengünstig und bietet Prüfern einen sichtbaren Weg von der gelieferten Charge bis zum fertigen Bausatz.

Schicht zwei: Inprozesskontrollen am Risikoort

Die Inprozesskontrolle soll überprüfen, was später nicht mehr sichtbar oder korrigierbar ist. Bei einem Abschluss oder einer Verbindung kann dies die Ausrichtung der Komponenten, die Einstecktiefe, die Position eines Spannungskontrollteils, die Installation des Steckverbinders, die Drehmoment- oder Kompressionseinstellung, die Platzierung der Dichtung, die Sauberkeit der Schnittstelle oder die Vervollständigung des Kit-Inhalts umfassen. Die Methode kann visuell, dimensional, mechanisch, elektrisch oder digital sein, sie muss jedoch wiederholbar und mit einer klaren Akzeptanzregel verbunden sein.

Bediener benötigen Vorrichtungen und Lehren, die auf das Teil zugeschnitten sind und nicht aus der Erinnerung improvisiert werden. Ein Go/No-Go-Messgerät kann nützlicher sein als ein Allzweck-Messschieber, wenn es eine einzelne kritische Stelle kontinuierlich überprüft. Ein drehmomentgesteuertes Werkzeug benötigt möglicherweise programmierte Einstellungen, Zugriffskontrolle und einen Reaktionsplan für ein Ergebnis außerhalb des zulässigen Bereichs. Für einen Crimpvorgang sind möglicherweise eine Matrizenidentifizierung, eine definierte Reihenfolge und eine Inspektion der resultierenden Verbindung erforderlich. Bei manuell zusammengestellten Bausätzen kann das Scannen von Barcodes oder eine überprüfte Auswahlliste verhindern, dass eine fehlende Kleinkomponente zu einem Kundenproblem wird.

Die Fabrik sollte nur Informationen aufzeichnen, die sie verwenden kann. Übermäßige Formulare führen zu unzuverlässigen Einträgen. Eine aussagekräftige Aufzeichnung identifiziert das Produkt, die Charge, die Station, den Bediener oder die Schicht, gegebenenfalls das Instrument oder Werkzeug, das Ergebnis und die Disposition. Trenden Sie die Daten dort, wo Abweichungen erkennbar sind. Wenn sich eine Abmessung langsam einem Grenzwert nähert oder ein bestimmtes Werkzeug wiederholte Nacharbeiten erfordert, können Maßnahmen ergriffen werden, bevor ein Fehler den endgültigen Test erreicht.

Schicht drei: Routine- und Endfreigabetests

Routinetests dienen als Nachweis für die Freigabe des Produkts gemäß dem vereinbarten Herstellungsplan. Der genaue Inhalt ergibt sich aus den geltenden Produktanforderungen und dem Kundenvertrag. Dazu können Dimensionsbestätigungen, elektrische Kontinuität, Isolationsprüfungen, Sicht- und Markierungsprüfungen, Kit-Verifizierungen oder andere definierte Untersuchungen gehören. Es sollte nicht nur deshalb von einer Typprüfung gesprochen werden, weil sie mit elektrischen Geräten durchgeführt wird.

Eine Fabrik für Kabelzubehör sollte explizit definieren, was ein Fehler bei der Routineprüfung bedeutet. Ist das Produkt nacharbeitbar? Ist für die Veranstaltung eine Grundstückseindämmung erforderlich? Muss eine Vorrichtung überprüft werden? Ist eine technische Prüfung erforderlich? Ein Testsystem, das ohne einen Dispositionsprozess lediglich „bestanden“ oder „nicht bestanden“ anzeigt, ist unvollständig.

Hochspannungsprüfgeräte erfordern ein technisches Sicherheitssystem

Wenn Produktanforderungen eine Hochspannungsprüfung erfordern, muss die Prüfanordnung als kontrolliertes Sicherheitssystem ausgelegt sein. Das Gerät selbst ist nur eine Komponente. Der Bereich benötigt eine geeignete Abtrennung, Warnhinweise, Verriegelungen oder einen kontrollierten Zugang entsprechend dem Risiko, Erdungsvorkehrungen, Notfallverfahren, geschultes Personal, Inspektion von Leitungen und Anschlüssen sowie dokumentierte Betriebsanweisungen. Auch die Produktbefestigung muss angemessen sein; Ein improvisierter Adapter kann zu unsicheren Bedingungen oder bedeutungslosen Messwerten führen.

Spezifizieren Sie ein Hochspannungsprüfgerät nicht allein durch seine maximale Leistung. Bestimmen Sie die beabsichtigten Tests, die Produktkapazität oder -konfiguration (sofern relevant), die erforderlichen Steuer- und Messfunktionen, den verfügbaren Platz, den Vorrichtungsbedarf, die geltenden Sicherheitsvorschriften und den Service-Support. Erstellen Sie anschließend eine sichere Arbeitsweise und bestätigen Sie diese durch die Inbetriebnahme. Der Testbereich sollte nicht zu einer Abkürzung für ungeschultes Personal unter Produktionsdruck werden.

Das Fabrikmanagement sollte auch die Grenzen eines Tests verstehen. Eine routinemäßige elektrische Prüfung kann wertvolle Freigabenachweise liefern, beweist jedoch nicht alle langfristigen Feldbedingungen. Aus diesem Grund gibt es formale Typ- und Entwicklungstests. In der Fachliteratur zur Prüfung von Kabelgarnituren werden Entwicklungsprüfungen, Routineprüfungen und Typprüfungen als separate Kategorien behandelt; Eine Fabrik sollte die gleiche Unterscheidung in ihrer eigenen Testmatrix beibehalten.

Entwicklungs- und Typtestzugang

Neue Produkte und wesentliche Änderungen erfordern einen Verifizierungsweg, der über die routinemäßige Produktionskontrolle hinausgeht. Je nach Produkt kann es sich hierbei um eine elektrische, thermische, mechanische, umweltbezogene oder montagebezogene Bewertung nach einer definierten Norm oder Kundenspezifikation handeln. Ein Start-up muss nicht unbedingt jedes Teil der Spezialausrüstung besitzen. Externe akkreditierte Labore und spezialisierte Partner können in der frühen Entwicklungsphase einen besseren Weg bieten.

Durch Outsourcing wird die Designverantwortung nicht übertragen. Der Hersteller muss die Probenkonfiguration, die Überarbeitung der Zeichnung, die Materialien, die Chargenrückverfolgbarkeit, die Vorbereitungsanweisungen, die Testanforderung, Abweichungen, die Berichtsüberprüfung und die Verknüpfung des Berichts mit der freigegebenen Produktionsversion kontrollieren. Wenn sich eine Form, ein Material, ein Verbindungsstück, eine Prozesseinstellung oder eine Geometrie wesentlich ändert, prüfen Sie, ob die vorhandenen Beweise noch zutreffen. Ein Qualifizierungsbericht für eine frühere Konfiguration ist kein pauschales Zertifikat für alle zukünftigen Varianten.

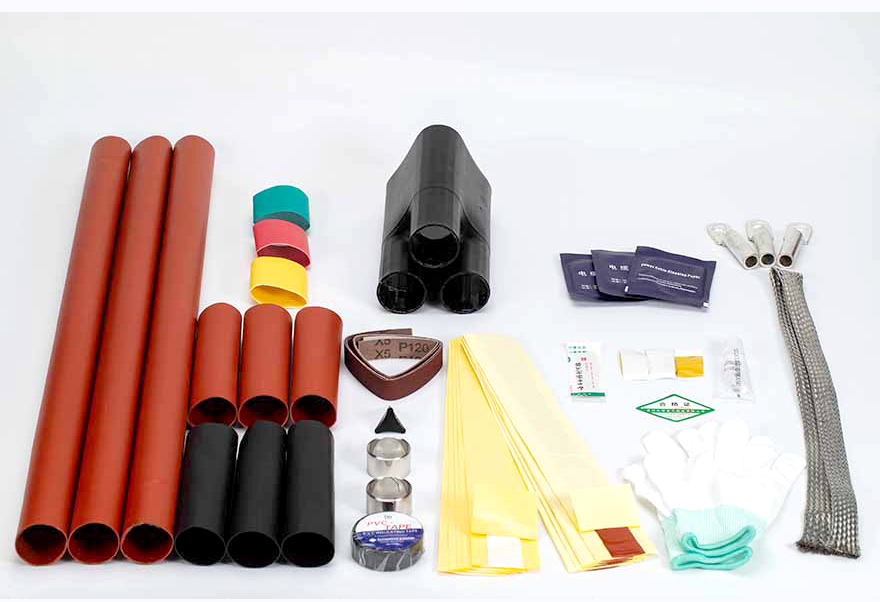

Dies ist besonders relevant für komplexe Zubehörfamilien. Das Sortiment an 4E-Kabelanschlüssen umfasst Wärmeschrumpf-, Kaltschrumpf- und Formoptionen. Jede Technologie kann unterschiedliche Proben, Vorrichtungen und Validierungsbedingungen erfordern. Der Testplan einer Fabrik sollte ebenso spezifisch sein wie die Produktarchitektur.

Kalibrierungs- und Messsystemdisziplin

Ein Instrument ist nur dann nützlich, wenn das Werk weiß, dass es geeignet und kalibriert ist. Führen Sie ein Kalibrierungsregister, das die Asset-Identität, den Standort, den Bereich, den Status, das Fälligkeitsdatum und die Aktion aufzeichnet, wenn ein Artikel überfällig ist oder außerhalb der Toleranz liegt. Markieren Sie Instrumente deutlich, damit Bediener sehen können, ob sie für den Einsatz verfügbar sind. Behalten Sie Meisterlehren oder Referenzstandards bei, wenn der Prozess dies erfordert.

Zur Messsystemdisziplin gehört auch die Bewertung der Vorrichtung und Methode. Flexible, gebogene oder weiche Komponenten können bei unterschiedlicher Haltung unterschiedliche Messwerte liefern. Wenn eine Abmessung kritisch ist, definieren Sie den Bezugspunkt, den Kontaktpunkt, den Druck, die Umgebung (falls relevant) und den Probenzustand. Führen Sie, wenn möglich, eine einfache Wiederholbarkeitsstudie mit mehr als einem Bediener durch. Das Ergebnis zeigt möglicherweise, dass das Problem nicht am Bremssattel, sondern an der Methode liegt.

Der gleiche Ansatz gilt für elektrische Prüfvorrichtungen. Identifizieren Sie die Vorrichtung anhand der Teilenummer und Revision, überprüfen Sie sie, schützen Sie sie vor Beschädigungen und bewahren Sie die Konfiguration im Testprotokoll auf. Wenn sich ein Ergebnis unerwartet ändert, sollte die Untersuchung das Produkt, das Instrument, die Vorrichtung, den Leitungssatz und die Methode berücksichtigen und nicht immer davon ausgehen, dass das Produkt fehlerhaft ist.

Daten, Rückverfolgbarkeit und digitale Tools

Das beste Datensystem ist eines, das das fertige Produkt zuverlässig mit seinen Beweisen verknüpft. Eine grundlegende Implementierung kann kontrollierte Papieraufzeichnungen und Chargenetiketten verwenden; Ein größerer Betrieb verwendet möglicherweise Barcodes und ein Fertigungssystem. Bei beiden Ansätzen sollte die gleiche Kette erhalten bleiben: Kundenauftrag oder Produktionsauftrag, fertiges Kit, Stückliste, Materiallose, wichtige Prozessaufzeichnungen, Testergebnis, Freigabeentscheidung und Versand.

Verwenden Sie Dashboards sorgfältig. Verfolgen Sie Maßnahmen, die Entscheidungen unterstützen, wie z. B. eingehende Ablehnungsrate, First-Pass-Ertrag, Nacharbeitsursache, Testfehler nach Station, Kalibrierungsstatus, Lieferantenproblemrate und Kundenretouren. Erstellen Sie keine lange Liste von Kennzahlen ohne Eigentümerschaft. Ein wiederkehrender Fehler sollte eine Eindämmung, eine Ursachenanalyse, Korrekturmaßnahmen, eine Wirksamkeitsprüfung und bei Bedarf eine dokumentierte Aktualisierung auslösen.

Für eine wachsende Anlage helfen diese Informationen dabei, Investitionen zu priorisieren. Wiederholte Montagevariationen können eine bessere Befestigung rechtfertigen. Lange Testwarteschlangen können eine zweite Teststation rechtfertigen. Abweichungen bei den Lieferanten können strengere Eingangskontrollen oder eine Qualifikationsüberprüfung rechtfertigen. Daten sollten die Fabrik intelligenter und nicht nur besser dokumentiert machen.

Eine praktische Kaufsequenz

Beginnen Sie mit dem Entwurf der freigegebenen Produkttestmatrix. Listen Sie jede Produktfamilie, jedes kritische Merkmal, jede Prüfstufe, jede Methode, jedes Gerät oder jede Vorrichtung, jedes Akzeptanzkriterium, jeden Datensatz und jede verantwortliche Rolle auf. Verwenden Sie es, um die erste Einkaufsliste festzulegen. Die anfängliche Liste sollte eine sichere Eingangskontrolle, eine wiederholbare Montage, eine kontrollierte Routinefreigabe und zuverlässige Aufzeichnungen unterstützen.

Als nächstes spezifizieren Sie jede Teststation als Paket: Instrument, Produkthalterung, Arbeitsanweisung, Kalibrierungsplan, Sicherheitsvorkehrungen, Datenerfassung, Ersatzteile und Inbetriebnahmetest. Dadurch wird das häufige Problem vermieden, dass beim Kauf eines leistungsfähigen Instruments keine sichere oder wiederholbare Möglichkeit besteht, es am Produkt zu verwenden. Planen Sie dann die Entwicklung und den Typtestzugang für jede Familie, bevor das Vertriebsteam Leistungsansprüche geltend macht.

Überprüfen Sie abschließend die Liste nach den Pilot-Builds. Einige Ausrüstungsgegenstände werden sich als unerlässlich erweisen. andere Posten sollten besser aufgeschoben werden. Die Priorität besteht nicht darin, ein Labor zu füllen. Es soll dafür sorgen, dass jede freigegebene Einheit rückverfolgbar, ordnungsgemäß zusammengebaut und durch entsprechende Nachweise belegt ist.

Abschluss

Die richtige Prüfausrüstung für eine Kabelzubehörfabrik ist ein vernetztes System aus Methoden, Personen, Vorrichtungen, Instrumenten, Aufzeichnungen und Sicherheitskontrollen. Die Eingangsprüfung schützt den Prozess, prozessbegleitende Prüfungen schützen kritische Schnittstellen, Routineprüfungen schützen die Freigabe und die Entwicklungs- oder Typprüfung schützt den Produktanspruch. 4E kann Hersteller unterstützen, die den Umfang des Kabelzubehörs, die Fabrikplanung und die Produktionsbereitschaft aufeinander abstimmen müssen. Investieren Sie zunächst in die Kontrollen, die es einer neuen Linie ermöglichen, immer wieder dasselbe akzeptable Produkt herzustellen. Fügen Sie spezielle Fähigkeiten hinzu, wenn die Produktstrategie und das Volumen dies wertvoll machen.

FAQs

Benötigt jede Kabelgarniturfabrik ein Hochspannungslabor?

Nein. Es benötigt eine geeignete Routinekontrolle für seine freigegebenen Produkte und einen definierten Weg zu Fachprüfungen, falls erforderlich. Einige formelle Qualifizierungsarbeiten können extern durchgeführt werden, sofern Muster, Konfigurationen und Berichte kontrolliert werden.

Was ist bei eingehenden Formteilen zu prüfen?

Überprüfen Sie Identität, Revision, Charge, Zustand, Lagerstatus und die im genehmigten Prüfplan festgelegten kritischen Merkmale. Der Plan sollte sich auf Merkmale konzentrieren, die sich auf Passform, Isolierung, Abdichtung oder Montageleistung auswirken.

Kann eine Sichtprüfung die elektrische Prüfung ersetzen?

Nein. Durch eine Sichtprüfung können Schäden, fehlende Komponenten oder offensichtliche Montagefehler erkannt werden, sie kann jedoch nicht alle elektrischen Eigenschaften nachweisen. Es sollte Teil eines produktspezifischen Kontrollplans sein.

Wie oft sollten Prüfgeräte kalibriert werden?

Verwenden Sie ein Intervall, das auf dem Instrument, seiner Verwendung, dem Risiko, den Herstellerempfehlungen und der Vorgeschichte basiert. Das Werk sollte die Ausrüstung außerdem vor Schäden schützen und sie außer Betrieb nehmen, wenn der Status unklar ist.

Warum sind Prüfvorrichtungen wichtig?

Vorrichtungen positionieren das Produkt und stellen die Schnittstelle zwischen Instrument und Prüfling her. Eine schlechte oder beschädigte Vorrichtung kann zu unsicheren Bedingungen, falschen Ergebnissen oder inkonsistenten Messungen führen, selbst wenn das Instrument selbst dazu in der Lage ist.

Welche Aufzeichnungen sollten für einen Routinetest aufbewahrt werden?

Bewahren Sie die Produkt- oder Chargenidentität, das Datum, das Ergebnis, die anwendbare Methode, die Teststations- oder Vorrichtungsidentität (sofern relevant), den Bediener oder Prüfer sowie die Freigabe- oder Entsorgungsentscheidung auf. Verknüpfen Sie den Datensatz mit der Material- und Produktionshistorie.
