Der Bau einer Kabelgarniturfabrik ist kein einzelner Baukauf. Dabei handelt es sich um eine Abfolge von technischen, kommerziellen, qualitativen und betrieblichen Entscheidungen, die zu den Produkten passen müssen, die ein neuer Hersteller herstellen möchte. Eine Werkstatt, die einfache Niederspannungsteile montieren kann, ist nicht automatisch für Mittelspannungsverbindungen, Endverschlüsse oder Kaltschrumpfsysteme geeignet. Der Unterschied zeigt sich in der sauberen Prozesskontrolle, der Werkzeuggenauigkeit, der Materialhandhabung, der Inspektionsfähigkeit und dem Geldbedarf vor der ersten qualifizierten Lieferung. In diesem Leitfaden wird erläutert, wie das Budget strukturiert wird, was vor Beginn der Ausgaben festgelegt werden sollte und wo ein neuer Hersteller Investitionen schrittweise vornehmen kann, ohne die Zuverlässigkeit zu beeinträchtigen.
Beginnen Sie mit einer definierten Produktfamilie, Spannungsklasse, Zielmarkt und Zulassungspfad; Diese Entscheidungen bestimmen die Pflanze und nicht umgekehrt.
Trennen Sie Gebäude und Versorgung von produktspezifischen Werkzeugen, Laborgeräten, indirekten Kosten und Betriebskapital, damit das Projektbudget nutzbar bleibt.
Schützen Sie die Prozessschritte, die Schnittstellen, Isolierung, Abdichtung und Rückverfolgbarkeit steuern; Diese sind in der Regel folgenreicher als Einsparungen bei kosmetischen Einrichtungen.
Verwenden Sie eine Phasenlinie nur, wenn jede Phase eine klar definierte, unterstützbare Produktpalette mit einem eigenen Prüfplan produzieren kann.
Behandeln Sie die Inbetriebnahme als ein produktionsreifes Projekt, das Personen, Dokumente, Materialien, Gerätekapazitäten und Kundenmuster umfasst.
Der erste Fehler in einer Fabrik zur Herstellung von Kabelzubehör besteht darin, die Anlage zu schätzen, bevor man die Produktarchitektur auswählt. „Kabelzubehör“ kann Kabelschuhe, Steckverbinder, Wärmeschrumpfausbrüche, mechanische Verbindungen, Kaltschrumpfanschlüsse, trennbare Steckverbinder und Hochspannungszubehör umfassen. Diese Produkte haben ein gemeinsames Marktlabel, ihre Prozesse stellen jedoch sehr unterschiedliche Anforderungen.
Ein Unternehmen, das beispielsweise in die Produktion von Kabelendverschlüssen einsteigt, muss entscheiden, ob es fertige Formkörper kauft, Elastomerkomponenten im eigenen Haus formt oder mit der Montage und Verpackung beginnt. Eine firmeninterne Flüssigsilikonkautschuk-Route verändert das Budget für Materiallagerung, Spritzguss, Formen, Temperaturkontrolle, Wartung, Prozessaufzeichnungen und Probenqualifizierung. Ein Wärmeschrumpfverfahren konzentriert sich stattdessen auf die Polymervorbereitung, Extrusion oder Beschaffung, Expansion, ggf. Vernetzung, Schneiden, Drucken und Kit-Montage. Bei der Herstellung von Kabelverbindungen können Leiterverbinder, Spannungskontrollteile, Abschirmungskomponenten und Dichtungselemente hinzugefügt werden. Jede Route hat ihre eigenen Fehlermodi und daher ihre eigenen Kontrollen.
Definieren Sie die kommerzielle Grenze ebenso sorgfältig wie die technische. Wird die Anlage Versorgungsunternehmen, Industrieunternehmen, Lagerbestände von Händlern oder projektbasierte Exportaufträge bedienen? Wird es ein begrenztes Sortiment für eine bekannte Kabelkonstruktion oder einen breiten Katalog mit vielen Kabeldurchmessern und Schirmdesigns geben? Ein engerer Anfangsbereich verringert häufig die Komplexität des Bestands und verkürzt den Validierungspfad. Es bedeutet nicht, das Produkt zu gefährden; Es bedeutet, einen wiederholbaren Start auf der Grundlage einer überschaubaren Reihe von Konfigurationen zu entwerfen.
Für Hersteller, die ein integriertes Projekt planen, beschreibt der 4E-Service für den Bau von Kabelzubehörfabriken einen Umfang, der von der Planung und Ausrüstungsbeschaffung bis hin zur Installation, Schulung und Produktionseinführung reichen kann. Eine solche integrierte Sichtweise ist sinnvoll, da sich Gebäude, Prozess und Inbetriebnahmeplan gegenseitig beeinflussen.
Ein praktischer Haushalt stellt keine undurchsichtige Gesamtsumme dar. Es identifiziert die kostentreibenden Entscheidungen, zeichnet die dahinter stehenden Annahmen auf und unterscheidet Kapitalausgaben von Betriebsmitteln. Der folgende Rahmen ist bewusst keine Preisliste: Lokale Grundstücke, Arbeitskräfte, Energie, Bauvorschriften, Zölle, Produktdesign und gewählte Technologie führen dazu, dass allgemeine Zahlen irreführend sind.
Budgetebene | Was es beinhaltet | Hauptentscheidung, die die Kosten ändert | Häufiges Versäumnis |
|---|---|---|---|
Machbarkeit und Technik | Produktdefinition, Bedarfsprüfung, Standortbewertung, Prozessablauf, Layout, Genehmigungsplan | Unabhängig davon, ob die Markteinführung durch Montage erfolgt oder Formen/Extrusion umfasst | Detailliertes Engineering als optionale Vorkosten behandeln |
Einrichtung und Versorgungseinrichtungen | Miet- oder Bauarbeiten, Böden, Belüftung, Stromverteilung, Druckluft, Wasser, Lagerung, Büros | Erforderliche Sauberkeit, schwere Gerätebelastung, Umgang mit Chemikalien, Isolierung des Testbereichs | Unterschätzen Sie die Leitungsführung und Inbetriebnahme von Versorgungsleitungen |
Produktionsanlagen | Formen, Pressen, Spritz- oder Extrusionsgeräte, Schneiden, Montagevorrichtungen, Markierung, Verpackung | Produktfamilie, Automatisierungsgrad, Variantenanzahl | Kaufen Sie Maschinen, bevor Sie die Werkzeug- und Prozessfähigkeit nachweisen |
Qualität und Labor | Eingangskontrolle, Maßkontrollen, elektrische Tests, Zugriff auf Umwelt- oder mechanische Tests, Kalibrierung | Kundenspezifikation und Qualifizierungsstrategie | Vorausgesetzt, eine abschließende Sichtprüfung ersetzt den Prozessbeweis |
Start- und Betriebskapital | Ausgangsmaterialien, Verbrauchsmaterialien, Ersatzteile, Schrottzuschuss, Schulung, Dokumentation, Musterbauten, Forderungen | Vorlaufzeit, Mindestbestellmengen, Kundenfreigabezyklus | Finanzierung der Ausrüstung, aber nicht der zur Stabilisierung der Produktion erforderlichen Monate |
Diese Struktur macht Kompromisse sichtbar. Ein Projekt kann sich für ein bescheidenes Gebäude mit einem gut gestalteten Prozessraum entscheiden oder mit ausgelagerten Formkörpern beginnen und gleichzeitig in gute Montagewerkzeuge und Testdisziplin investieren. Beide können gültig sein, aber keine der beiden Entscheidungen sollte in den „sonstigen“ Ausgaben verborgen bleiben.
Beim Early Engineering entscheidet eine neue Fabrik darüber, was sie den Kunden tatsächlich verspricht. Die Arbeit sollte die zu unterstützenden Kabelkonstruktionen, den relevanten Spannungsbereich, die Installationsumgebung, kritische Materialien, Abnahmetests, Verpackungskonfiguration und Schulungsbedarf abbilden. Es sollte auch die Standards und Kundenspezifikationen identifizieren, die im Zielmarkt gelten. Normen sind keine Katalogdekoration; Sie beeinflussen Zeichnungen, Materialdeklarationen, Musterpläne, Testzugang und Dokumentenkontrolle.
Das Anlagendesign sollte dem Prozess folgen und nicht einfach Maschinen auf der verfügbaren Grundfläche platzieren. Eingehende Materialquarantäne, genehmigte Materiallagerung, Ausgabe oder Vorbereitung, Formung oder Montage, Inspektion, Lagerung von Fertigwaren, Kontrolle fehlerhafter Produkte und Versand erfordern klare Wege. Das Ziel ist keine übermäßige Trennung. Ziel ist es, unkontrollierte Verwechslungen, Verunreinigungen, Beschädigungen und wiederholte Handhabung zu vermeiden.
Bei Elastomerzubehör können die Materialien empfindlich auf Haltbarkeit, Kontamination, Temperatur oder Mischungskontrolle reagieren. Bei Kits muss die Rückverfolgbarkeit das fertige Etikett mit den Einzelteilen und dem Prüfprotokoll in Verbindung bringen. Bei steckerbasierten Produkten muss die Zeichnungs- und Lehrenstrategie die Abmessungen steuern, die Kontakt, Crimpen oder Passen beeinflussen. Diese Anforderungen sollten in die Baubeschreibung aufgenommen werden, bevor Angebote eingeholt werden.
Das richtige Fabriklayout für Kabelzubehör ist in der Regel ein unkomplizierter Ablauf: Empfang und Inspektion, kontrollierte Lagerung, Vorbereitung, Komponentenverarbeitung, Montage, In-Prozess-Kontrolle, Endtest, Verpackung und Bereitstellung der fertigen Ware. Das nützliche Maß ist nicht die Anzahl der Räume; Es geht darum, ob sich Menschen und Material bewegen können, ohne Kontrollen zu umgehen oder Unklarheiten über den Status zu schaffen.
Die elektrische Leistungskapazität sollte anhand des tatsächlichen Geräteplans bewertet werden, einschließlich Anlauflasten und zukünftiger Erweiterung. Abhängig von der Technologie können Druckluft, Absaugung, Temperaturregelung, Prozesswasser, Erdung und sichere Testbereichsanordnungen erforderlich sein. Ein Laborprüfgerät oder Hochspannungsprüfort erfordert einen bewussten Zugang und eine gezielte Trennung. Es sollte nicht nachträglich in einem belebten Montagegang platziert werden.
Verwenden Sie Gebäudequadratmeter nicht als alleinigen Kapazitätsindikator. Ein kompakter, gut kontrollierter Montagebetrieb kann produktiver sein als eine große Werkstatt mit langen Laufwegen und gemischten Materialien. Umgekehrt benötigt ein Kit-Betrieb mit hoher Variantenvielfalt möglicherweise mehr Bereitstellungs- und Kommissionierfläche, als seine Maschinen vermuten lassen. Entwerfen Sie das Layout im Hinblick auf Materialfluss, Umstellung, Inspektionspunkte, Wartungszugang und sichere Handhabung von Komponenten.
Das Produktionsanlagenbudget besteht normalerweise aus zwei Teilen: allgemeiner Ausrüstung und produktspezifischer Werkzeugausstattung. Zu den allgemeinen Vermögenswerten können Werkbänke, Schneidegeräte, kontrollierte Lagerung, Hebehilfen, Drucker, Packstationen und Materialtransportgeräte gehören. Zu den produktspezifischen Vermögenswerten gehören Formen, Expansionswerkzeuge, Ausgabevorrichtungen, Crimp- oder Kompressionswerkzeuge, Montagevorrichtungen zur Spannungskontrolle, Messgeräte und spezielle Testadapter.
Die Werkzeuge verdienen eine frühzeitige technische Überprüfung. Bei Kabelgarnituren kann eine scheinbar kleine Maßabweichung den Kabelsitz, den Schnittstellendruck, die Isolationsdicke oder die Position einer Spannungskontrollvorrichtung beeinflussen. Die Werkzeugfreigabe sollte daher die Prüfmethode umfassen und nicht nur eine visuelle Probe. Erstellen Sie einen Geräteabnahmeplan, der das zu betreibende Produkt, die zu verwendenden Materialien, die Zyklus- oder Montagebedingungen, erforderliche Messungen, Sicherheitsprüfungen, Dokumentation, Schulung und die Verantwortung für Korrekturmaßnahmen spezifiziert.
Automatisierung kann die Konsistenz verbessern, wenn der Prozess stabil ist und die Mengen dies rechtfertigen. Es kann auch zu einem schlechten Prozess führen, wenn es zu früh gekauft wird. Ein neuer Hersteller profitiert oft von halbautomatischen Stationen mit robusten Vorrichtungen, kontrollierten Arbeitsanweisungen und nachvollziehbaren Kontrollen. Sobald Bedarf, Ausschussursachen und Umstellungsmuster verstanden sind, kann eine gezielte Automatisierung die eigentlichen Einschränkungen beseitigen, anstatt die Komplexität zu erhöhen.
Die Zuverlässigkeit von Kabelzubehör hängt von mehr als einer abschließenden Prüfung des Aussehens ab. Die Fabrik benötigt einen Inspektionsplan, der beim Materialeingang beginnt und sich über die kritischen Prozessschritte erstreckt. Maßkontrolle, Materialidentifizierung, Montageüberprüfung, Drehmoment- oder Crimpkontrolle (sofern zutreffend), Etikettenkontrolle und abschließende elektrische Prüfungen dienen alle unterschiedlichen Zwecken. Das richtige Set hängt vom Produkt und der Kundenspezifikation ab.
Planen Sie die Laborkapazität in Schichten. Die erste Ebene umfasst routinemäßige Produktionskontrollen: kalibrierte Messgeräte, Vorrichtungen, gegebenenfalls elektrische Durchgangs- oder Isolationsprüfungen, visuelle Hilfsmittel und Aufzeichnungen. Die zweite Ebene unterstützt die Produktverifizierung: dedizierte Adapter, kontrollierte Testaufbauten und Zugang zu Spezialtests. Die dritte Ebene betrifft formelle Typprüfungen oder Entwicklungsarbeiten, die mit qualifizierten externen Labors durchgeführt werden können, wenn ein internes Labor nicht gerechtfertigt ist. Der wesentliche Punkt besteht darin, den gesamten Beweispfad zu budgetieren, bevor ein Produkt angeboten wird.

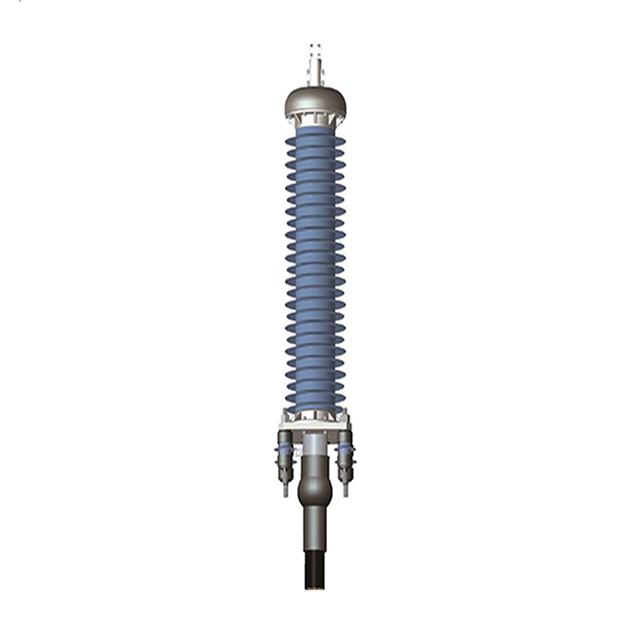

Das Portfolio umfasst Mittelspannungszubehör im Bereich von 6 kV bis 35 kV und Hochspannungszubehör für 66 kV und mehr. Dieser Gegensatz verdeutlicht, warum die Spannungsklasse des Produkts die Teststrategie, die Werkzeuge und die Werkskontrollen bestimmen muss und nicht als Marketingvariante behandelt werden darf. Sehen Sie sich die entsprechenden Produktfamilien im Kabelzubehörsortiment an , bevor Sie den Produktumfang festlegen.
Selbst eine vollständig installierte Linie kann nicht sofort mit der vorgesehenen Leistung liefern. Neue Hersteller benötigen Bargeld für genehmigte Rohstoffe, Verpackungen, Testchargen, abgelehnte oder überarbeitete Komponenten, Ersatzteile, Kalibrierung, Schulung, Kundenmuster, Qualifizierungsvorlaufzeit und Forderungen. Ein Plan, der nur die Gebäude und Maschinen finanziert, kann in der heikelsten Phase des Starts zu falschen Entscheidungen führen.
Erstellen Sie ein Anlaufmodell mit konservativen Annahmen. Schätzen Sie die Zeit von der Bestellung bis zum Materialeingang, die Zeit, die für die Probeproduktion und -genehmigung erforderlich ist, den anfänglichen Ertragszuschuss, die Menge an Lagerbeständen, die zur Einhaltung der versprochenen Vorlaufzeit erforderlich ist, und den Zeitraum bis zum Zahlungseingang. Überprüfen Sie das Modell jedes Mal, wenn sich der Produktmix ändert. Ein neues Anschlussset mit großem Durchmesser kann beispielsweise die Mindestbestellmengen und Verpackungsanforderungen der Komponenten ändern, selbst wenn der Montageaufwand ähnlich aussieht.
Es ist auch ratsam, die Aufmerksamkeit des Managements auf Dokumente zu richten. Kontrollierte Zeichnungen, Stücklisten, Arbeitsanweisungen, Inspektionsaufzeichnungen, Schulungsaufzeichnungen, Kalibrierungsstatus, Fehlerbehandlung und Änderungskontrolle sind Betriebsmittel. Sie ermöglichen es einer Fabrik, ein gutes Ergebnis zu erzielen, wenn sich Personal, Lieferanten oder Auftragsmix ändern.
Eine vernünftige Einführung der ersten Phase könnte sich auf eine begrenzte, wiederholbare Familie von Mittelspannungszubehör konzentrieren, mit definierten Kabelbereichen und einem klaren Eingangskontrollplan für zugekaufte Spezialteile. In Phase zwei können ausgewählte Formen, automatisierte Dosierung, zusätzliche Produktvarianten oder erweiterte Testmöglichkeiten intern eingeführt werden, nachdem sich der Prozess bewährt hat. Phase drei kann ein breiteres Exportportfolio und ein höheres Volumen unterstützen, sobald Kundenfeedback und Nachfrage die Investition rechtfertigen.
Die Grenze zwischen den Phasen muss explizit sein. Wenn eine kritische Komponente extern gekauft wird, definieren Sie deren Zeichnung, Prüfmethode, Genehmigungsstatus, Lagerbedingungen und Rückverfolgbarkeitslink. Wenn ein externes Labor verwendet wird, bestätigen Sie die Testmethode, die Proben, die Vorlaufzeit und die Eigentümerschaft des Berichts, bevor Sie Kundenaufträge annehmen. Eine Phaseneinteilung ist kein Grund, eine Lücke in der Qualitätsverantwortung zu lassen.

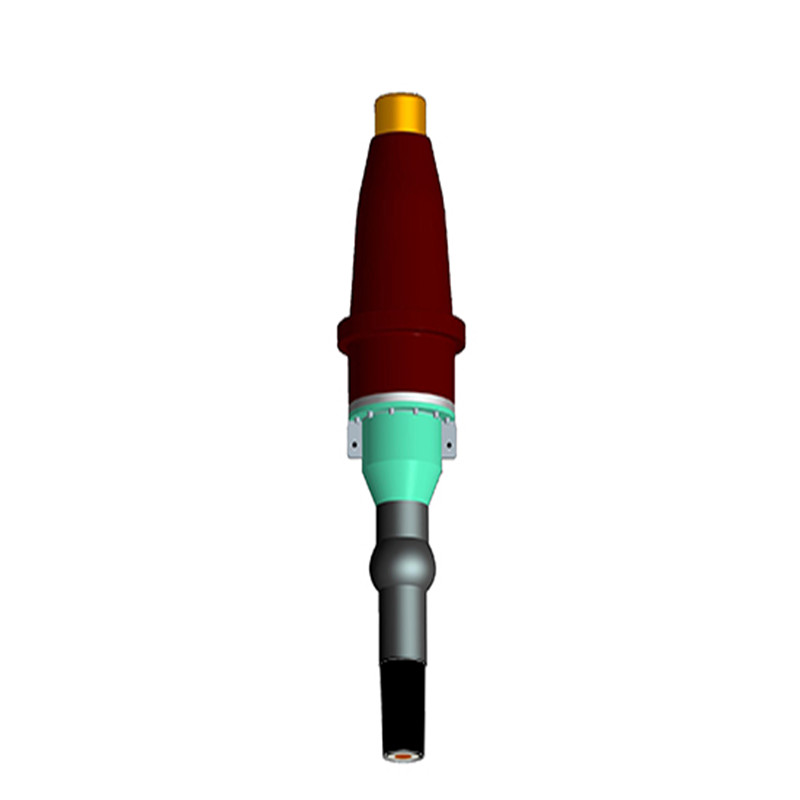

Bei Kaltschrumpfprojekten kommt es auf den Produktkontext an: Mittelspannungs-Kaltschrumpfzubehör beschreibt Innenendverschlüsse, Außenendverschlüsse und Mittelverbindungen mit einem vorgefertigten Gehäuse und zugehörigen Komponenten. Eine Anlage sollte diese Komplexität nur dann berücksichtigen, wenn sie die zugehörigen Materialien, die Schnittstellengeometrie und die Inspektionsnachweise kontrollieren kann.
Führen Sie vor der kommerziellen Produktion ein kontrolliertes Inbetriebnahmeprogramm durch, statt einer eintägigen Maschinenübergabe. Bestätigen Sie, dass die tatsächlichen Materialien, Verpackungen, Zeichnungen, Instrumente, Bediener und Wartungsvereinbarungen mit dem genehmigten Prozess übereinstimmen. Führen Sie repräsentative Produkte im gesamten vorgesehenen Bereich durch, zeichnen Sie Ergebnisse auf und behandeln Sie Abweichungen als Design- oder Prozessprobleme, die vor der Serienfreigabe behoben werden müssen.
Der Entlassungsbeschluss soll praktische Fragen beantworten. Kann das Team jede Materialcharge identifizieren? Kann ein Bediener der korrekten Revision folgen, ohne sich auf sein Gedächtnis verlassen zu müssen? Kann die Inspektion ein gutes Teil von einem marginalen Teil unterscheiden? Kann das Werk eine verdächtige Charge isolieren? Sind Prüfvorrichtungen und Messgeräte kalibriert? Kann ein Produktkit ohne Mischvarianten zusammengestellt werden? Kann das Servicepersonal die Installationsgrenzen erklären? Wenn die Antworten dokumentiert sind, verfügt die Fabrik über mehr als nur installierte Ausrüstung; Es verfügt über ein wiederholbares Fertigungssystem.
Der Bau einer Fabrik für Kabelgarnituren lässt sich am besten als Produkt- und Prozesseinführung und nicht als Bauprojekt budgetieren. Die wichtigsten Kostenkategorien sind vorhersehbar, wenn Produktpalette, Validierungsroute, Prozesstechnologie und Betriebsmodell frühzeitig festgelegt werden. Neue Hersteller sollten die Elemente schützen, die sich als zuverlässig erweisen: geeignete Werkzeuge, kontrollierte Materialien, sinnvolle Inspektionen, geschultes Personal und genügend Betriebskapital, um die Produktion zu stabilisieren. 4E kann Investoren unterstützen, die die Fabrikplanung mit dem Produktumfang von Kabelzubehör, der Geräteauswahl, der Installation und dem Produktionsstart verbinden müssen. Ein stufenweiser Ansatz kann die anfängliche Gefährdung verringern, vorausgesetzt, dass für jedes freigegebene Produkt weiterhin ein vollständiger Qualitäts- und Rückverfolgbarkeitspfad vorliegt.
Die Produktfamilie und der Herstellungsweg sind in der Regel die größten Treiber. Ein einfacher Montagevorgang, ein firmeninterner Elastomerformvorgang und ein Hochspannungszubehörprogramm erfordern unterschiedliche Ausrüstung, Betriebsmittel, Technik und Qualifizierungsaufwand.
Nicht unbedingt. Es kann sicherer sein, mit genehmigten gekauften Komponenten zu beginnen und gleichzeitig disziplinierte Montage, Inspektion und Rückverfolgbarkeit aufzubauen. Die Entscheidung sollte auf Qualitätskontrolle, Volumen, Lieferrisiko und technischer Leistungsfähigkeit basieren und nicht auf dem Wunsch, die vertikale Integration schnell zu maximieren.
Es benötigt ausreichende Kapazitäten, um die Routineproduktion zu steuern und das Produkt anhand der vereinbarten Spezifikation zu überprüfen. Auf speziellere Entwicklungen oder Typprüfungen kann extern zugegriffen werden, die Fabrik muss jedoch die Muster, die Vorlaufzeit, die Berichte und die internen Abnahmekriterien einplanen.
Dies ist möglich, jedoch erst, nachdem die Materialien, Verarbeitungsmethoden, Werkzeuge, Lagerung und Prüfpläne für beide Produkttypen definiert wurden. Die gemeinsame Nutzung eines Gebäudes bedeutet nicht, dass die Prozesse unkontrollierte Materialien oder Arbeitsanweisungen gemeinsam nutzen sollten.
Neue Linien verbrauchen Bargeld für Materialien, Probeproduktion, Ausschuss, Kalibrierung, Muster, Verpackung und Kundengenehmigungen, bevor stabile Belege erstellt werden. Das Betriebskapital verhindert, dass ein Startteam die Qualitätskontrollen kürzt, um eine kurzfristige Liquiditätslücke zu schließen.
Das geplante Produktdesign, die Stückliste, die Arbeitsanweisungen, die Inspektionsmethode, die Testvorrichtungen, der Rückverfolgbarkeitsprozess, die Verpackung und die Probenaufzeichnungen sollten kontrolliert werden. Die Mustergenehmigung ist nützlicher, wenn sie den Prozess darstellt, der künftige Bestellungen ausführt.
