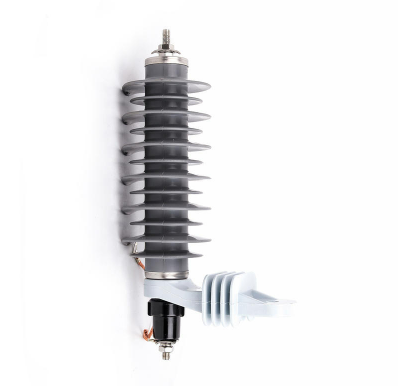

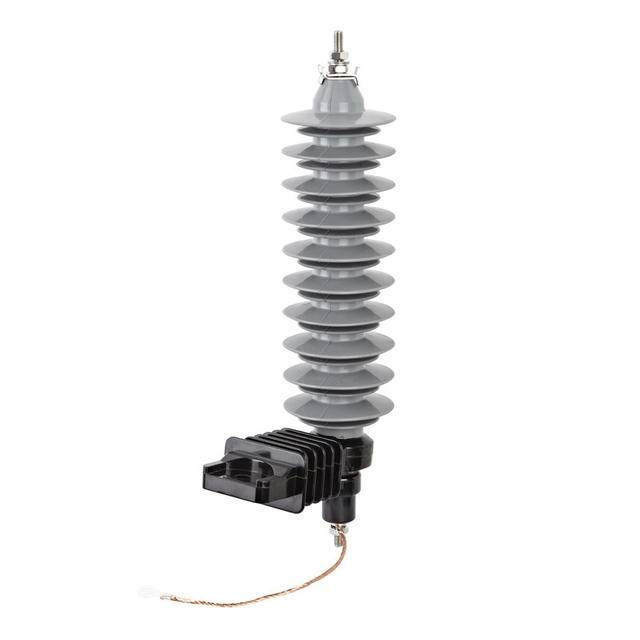

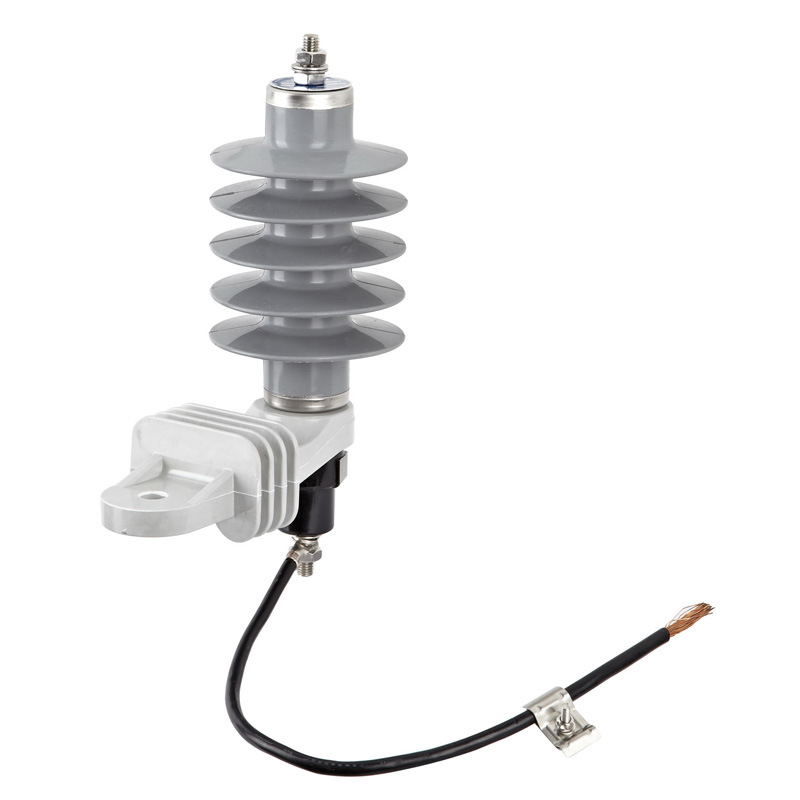

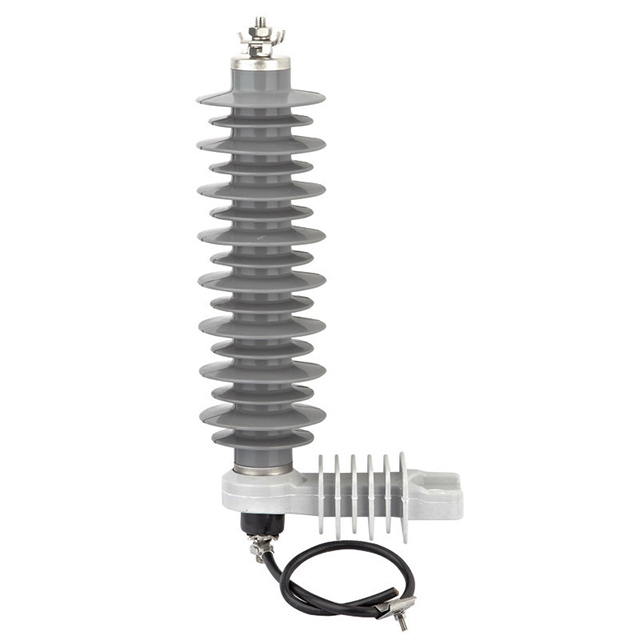

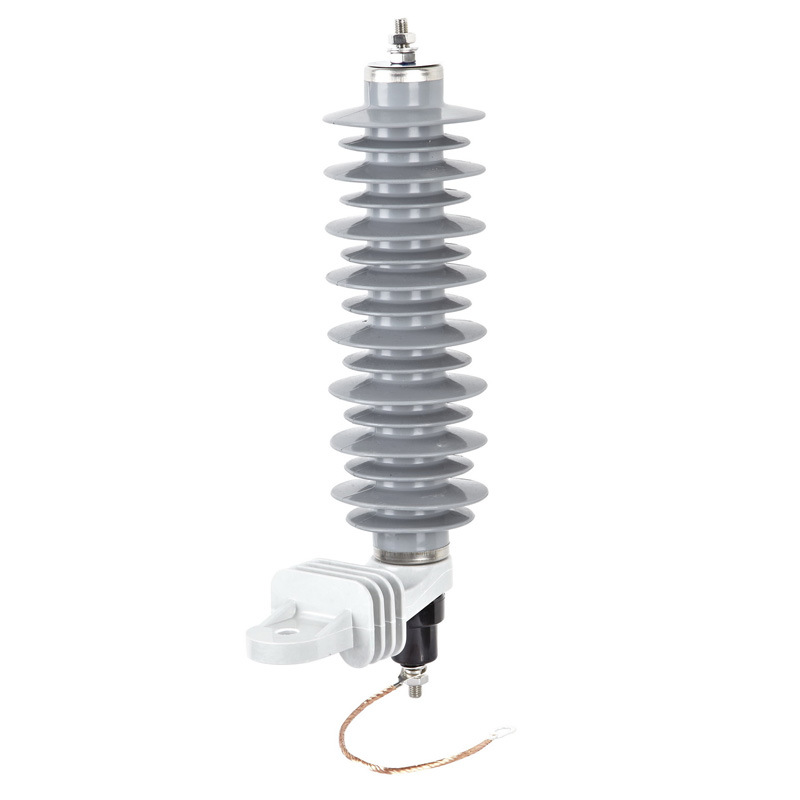

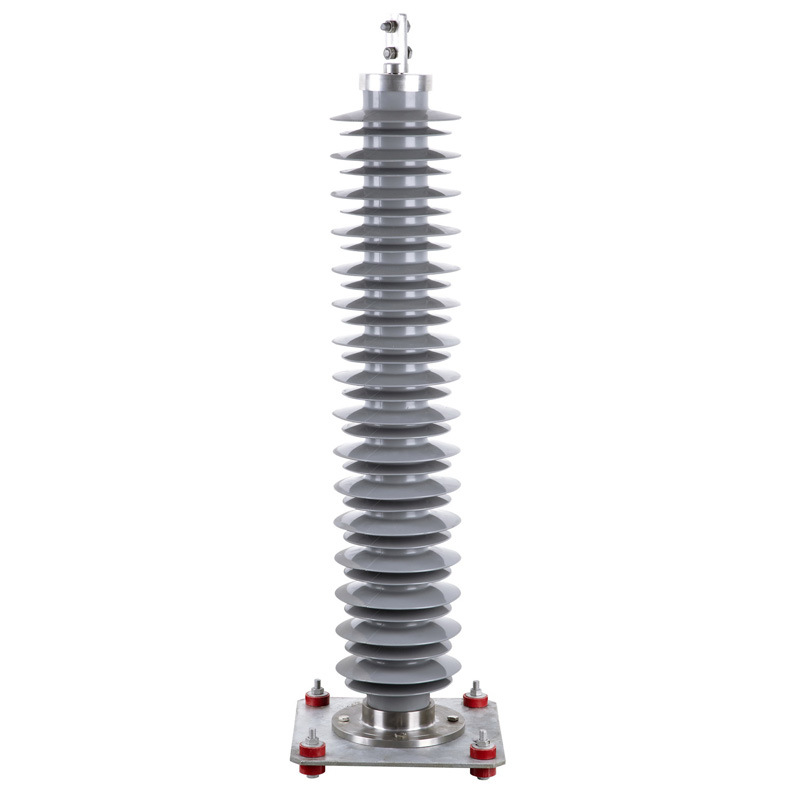

Zertifiziert 36KV Polymer -Housed Surge Arester für MV -Verteilungsleitungen - 100 ka -Blitzstrom standhalten

Zertifiziert 36KV Polymer -Housed Surge Arester für MV -Verteilungsleitungen - 100 ka -Blitzstrom standhalten

5 0 Bewertungen

36KV Polymer-Housed Surge Arester ist eine fortschrittliche Überspannungsschutzlösung, die für mittelspannende Verteilungsnetzwerke (bis zu 36 kV) entwickelt wurde. Mit einem Silikonkautschuk-Verbundgehäuse und ZnO-Varistor-Kerne (Zincoxid) liefert dieser Verester 99,5% Lightning Streik-Umleitungseffizienz, 50-jährige Korrosionsbeständigkeit in Küsten-/Salz-Luft-Umgebungen und wartungsfreier Betrieb unter extremen Temperaturen (-40 ° C bis +85 ° C). Zertifiziert für die IEC 60099-4- und ANSI/IEEE C62.11-Standards. Er sorgt für die Resilienz von ≤25 Ns und Restspannungen ≤ 90 kV bei 10 ka-Entladung

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Technisches und kommerzielles Profil

1. Entwurfspezifikationen und Materialwissenschaft

Parameterwertstandard
Nennspannung	36 kV	IEC 60099-4
Kontinuierliche Betriebsspannung	27,5 kv	ANSI C62.11
Nenner Entladungsstrom	10 ka (8/20 μs)	IEC 60539
Steiler Strom Restspannung	≤ 97,5 kV (1/10 μs)	GB/T 11032
Hochstromimpuls standhalten	100 ka (4/10 μs)	IEC 60099-4
Wohnmaterial	Silikonkautschuk (CTI ≥ 600)	ASTM D3638

Strukturelle Innovationen:

Explosionssicheres Design: Polymergehäuse spaltet sich ohne Fragmentierung während der Verwerfungen auf und beseitigen Kollateralschäden
Integrierter Trennzeichen: Trennen Sie automatisch vom Boden nach dem Ausfall vom Boden und lösen Sie visuelle/ferngezogene Alarme aus (rote Anzeige)
Umweltverschmutzungsbeständigkeit: 1.082 mm Kriechenteilung hält die schwere Kontamination auf IV-Ebene (z. B. Küstenstaub/Salz)

2. Wettbewerbsvorteile gegen Alternativen

Attribut	36KV Polymer ARCHRESTER	PORZELAIN ARTRESTER CLASSIS	II SPD
Gewicht	2,8 kg (70% leichter)	9,5 kg	0,5 kg
Fehlermodus	Nichtfragmentierung	Zerschmettert explosionsartig	N / A
Lebensdauer	50 Jahre	30 Jahre	15 Jahre
Installation	Pole-Mount mit rostfreien Laschen	Turmkran erforderlich	Din Rail Snap-In
Umweltanpassung	Küsten-/Wüste bereit	Begrenzt auf zeitliche Tiefkühlzonen	Nur innen

3.. Zielanwendungsszenarien

Sektor	-Anwendungsfall	Technische Passform
Küstengitter	Salzluft exponierte Verteilung	Silikongehäuse widersteht Hydrolyse (IEC 60068-2-52)
Erneuerbare Integration	Solarfarm-Step-up-Transformatoren	100 ka hoher Strom Impulse standhalten
Bergnetzwerke	Leitungen in großer Höhe (≤ 1.000 m)	-40 ° C kalte Start -up -Stabilität
Städtische Umspannwerke	Kompaktschalter	300 -mm -Kompakthöhe + Ø150 mm Fußabdruck

4. Compliance & Qualitätssicherung

Globale Zertifizierungen: IEC 60099-4, ANSI/IEEE C62.11, GB/T 11032, KEMA-Typ getestet
Testprotokoll:

5.000-Stunden-Salzspray-Widerstand (ISO 9227)
100 -ka -Impulsstrom stand (4/10 μs)
Partielle Entladung ≤ 10 PC (IEC 60270)

Rückverfolgbarkeit: ZnO-Varistor-Batch-Codierung für die Verfolgung der Überspannungsverlauf.

36 kV Hochspannungs -Überspannungsanlagen für die Verteilungsleitung

Die Verhaftungen von Zinkoxidschub sind eine erhebliche Weiterentwicklung der Überspannungsschutztechnologie. Ihre überlegene Leistung, ihr leichtes Design und ihr wartungsfreier Betrieb machen sie zur bevorzugten Wahl für moderne elektrische Systeme, einschließlich 36 kV-Verteilungsleitungen. Durch effektives Klemme überspannte und die Ablöste von Anstiegsergie gewährleisten die Zuverlässigkeit und Langlebigkeit der elektrischen Infrastruktur.

Allgemein

1. Bewertungen: 0,22 ~ 500 kV (Porzellan), 0,22 ~ 220 kV (Verbund)

Standards

Die Verhaftungen von Zinkoxidschub müssen die internationalen Standards einhalten, um einen sicheren und zuverlässigen Betrieb zu gewährleisten. Zu den wichtigsten Standards gehören:

IEC 60099-4 : Internationaler Standard für Metalloxid-Anstiegs-Verhaftungen ohne Lücken.
IEEE C62.11 : IEEE-Standard für Metalloxid-Surge-Verhaftungen für Wechselstromkreise.
ANSI/NEMA LA 1 : Amerikanischer Nationalstandard für Surge -Verhaftungen.

Arbeitszustand

Systemspannung : Der Anteilsabschnitt ist für ein 36 -kV -Verteilungssystem ausgelegt . Es muss kontinuierlich bei der normalen Betriebsspannung des Systems arbeiten.

Bewertungsspannung : Die Nennspannung des Eineitete sollte mit der maximalen kontinuierlichen Betriebsspannung des Systems (MCOV) übereinstimmen oder überschreiten.
Temporäre Überspannungen : Der Ablauf sollte vorübergehende Überspannungen (z. B. während des Schaltens) ohne Beschädigung standhalten.

Leckstrom :

Unter normalen Betriebsbedingungen ermöglicht der Anteil nur einen sehr kleinen Leckstrom (Mikroamps oder Milliamps) aufgrund des hohen Beständigkeit des Zinkoxidmaterials.

Schleifenstromhandling :

Der Abläufer muss ohne Abbau in der Lage sein, hohe Überspannungsströme (z. B. durch Blitzschläge oder Schaltflächen) zu entladen.
Die typischen Anstiegsstrombewertungen reichen von 5 ka bis 20 ka oder höher, abhängig von der Anwendung.

Energieabsorption :

Der Einreichung muss die Energie von Überspannereignissen ohne Versagen absorbieren und abnehmen. Dies wird in Kilojoule (KJ) gemessen.

Temperaturbereich :

Zinkoxid -Anstiegsanlagen arbeiten typischerweise in einem weiten Temperaturbereich von -40 ° C bis +60 ° C oder höher, abhängig vom Design und dem Wohnmaterial.
Extreme Temperaturen können die Leistung und die Lebensdauer des Vertragsträgers beeinflussen.

Umweltverschmutzung und Kontamination :

Der Verteiler muss das Verschmutzungsniveau im Installationsumfeld standhalten (z. B. Industriegebiete, Küstenregionen mit Salzspray).
Polymerhuse-Arrestoren sind besonders resistent gegen Verschmutzung und Kontamination.

Luftfeuchtigkeit und Feuchtigkeit :

Der Einladung muss versiegelt werden, um eine Feuchtigkeit einzudringen, die seine Leistung beeinträchtigen kann.

UV -Strahlung :

Bei Installationen im Freien muss der Einreicher gegen UV -Strahlung resistent sein, wodurch das Polymergehäuse im Laufe der Zeit abgebaut werden kann.

Höhe :

Der Ableiter sollte in der Installationshöhe effektiv arbeiten. Anlagen in großer Höhe können aufgrund einer verringerten Luftdichte eine Deration erfordern.

Wichtige Überlegungen zur Auswahl

Nennspannung : Muss mit der Systemspannung übereinstimmen (z. B. 36 kV für Ihre Anwendung).
Energieabsorptionskapazität : Stellen Sie sicher, dass der Anteil der erwarteten Überspannungsenergie umgehen kann.
Umweltbedingungen : Wählen Sie polymerhaarige Verhaftungen für verschmutzte oder Küstengebiete.
Standards Compliance : Stellen Sie sicher, dass der Vertrag den relevanten Standards entspricht (z. B. IEC 60099-4, IEEE C62.11).

Vergleich mit traditionellen Surge -Verhaftungen

Feature	Zincoxid Surge ARCHREISTER	traditioneller Surge -Vertrag
Funkenlücke	Keine Funkenlücke	Erfordert eine Funkenlücke für den Betrieb
Ansprechzeit	Extrem schnell (Nanosekunden)	Aufgrund der Funkenspaltionisation langsamer
Leckstrom	Sehr niedrig (Mikroamps oder Milliamps)	Höherer Leckstrom
Energieabsorption	Hohe Energieabsorptionskapazität	Begrenzte Energieabsorptionskapazität
Gewicht	Leicht (Polymergehäuse)	Schwerer (Porzellangehäuse)
Umweltverschmutzungsbeständigkeit	Ausgezeichnet (Polymergehäuse widersetzt sich um Verschmutzung)	Weniger resistent gegen Verschmutzung
Wartung	Wartungsfrei	Erfordert regelmäßige Wartung

Verpackung und Versand

Verwenden Sie Holzkästen und Plastikverpackungen, um die Produkte vor physischen Schäden, Feuchtigkeit und Umweltschadstoffen zu schützen.

Weltweit über Meer, Luft oder Landfracht geliefert. Basierend auf den Kundenanforderungen sind benutzerdefinierte Versandlösungen erhältlich.

电缆附件包装图片 Png

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-5W-6	6	5.1	18		320	150	65
JH-5W-9	9	7.65	27		430	150	65
JH-5W-12	12	10.2	36		430	150	65
JH-5W-15	15	12.75	45		530	150	65
JH-5W-18	18	15.3	54		530	150	65
JH-5W-21	21	16.8	63		640	150	65
JH-5W-24	24	19.2	72		640	150	65
JH-5W-27	27	21.6	81		740	150	65
JH-5W-30	30	24	90		890	150	65
JH-5W-33	33	26.4	99		890	150	65
JH-5W-36	36	28.8	108		1115	150	65

2. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-10W-6	6	5.1	18	1	320	250	100
JH-10W-9	9	7.65	27	1	430	250	100
JH-10W-12	12	10.2	36	1	430	250	100
JH-10W-15	15	12.75	45	1	530	250	100
JH-10W-18	18	15.3	54	1	530	250	100
JH-10W-21	21	16.8	63	1	640	250	100
JH-10W-24	24	19.2	72	1	740	250	100
JH-10W-27	27	21.6	81	1	740	250	100
JH-10W-30	30	24	90	1	890	250	100
JH-10W-33	33	26.4	99	1	890	250	100
JH-10W-36	36	28.8	108	1	1115	250	100
JH-10W-42	42	33.6	126	2	1260	400	100
JH-10W-48	48	39	139	2	1260	400	100
JH-10W-54	54	42	160	2	1260	400	100
JH-10W-60	60	48	178	2	1465	400	100
JH-10W-66	66	52.8	196	2	1465	400	100
JH-10W-72	72	57	214	2	2255	400	100
JH-10W-84	84	67.2	244	2	2255	400	100
JH-10W-90	90	72.5	249	2	2255	400	100
JH-10W-96	96	75	265	3	3555	800	100
JH-10W-108	108	84	281	3	3555	800	100
JH-10W-120	120	96	300	3	4153	800	100
JH-10W-150	150	120	416	3	5040	800	100
JH-10W-200	200	156	520	3	7110	800	100

3..

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-20W-108	108	84	281	3	3555	800	100
JH-20W-120	120	96	300	3	4153	800	100
JH-20W-150	150	120	416	3	5040	800	100
JH-20W-200	200	156	520	3	7110	800	100

4. Metalloxid -Porzellangehäuse (gapsloser) Anstiegsanlagen für das Wechselstromsystem (5Ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (20 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
