Das Gerät ist für den zuverlässigen Betrieb unter folgenden Umgebungsbedingungen ausgelegt:
Höhe: Nicht mehr als 2.000 Meter über dem Meeresspiegel.
Umgebungstemperatur: Maximal +40 °C, minimal –25 °C.
Windgeschwindigkeit im Freien: Darf 35 m/s nicht überschreiten.
Verschmutzungsgrad: Klasse II (Umgebung mit mäßiger Verschmutzung, geeignet für die meisten Industrie- und Stadtgebiete).
Erdbebensicherheit:
Horizontalbeschleunigung: ≤ 3 m/s²
Vertikalbeschleunigung: ≤ 1,5 m/s²
Sicherheitsfaktor: > 1,67
Diese Parameter gewährleisten eine stabile Leistung unter typischen Verteilungsbedingungen im Freien, einschließlich mäßiger seismischer Aktivität und Standardwindlasten.

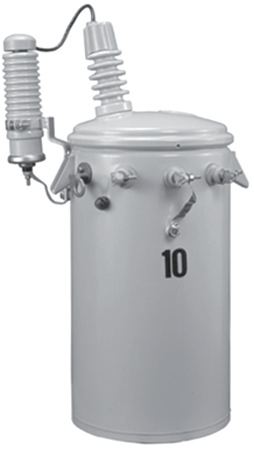

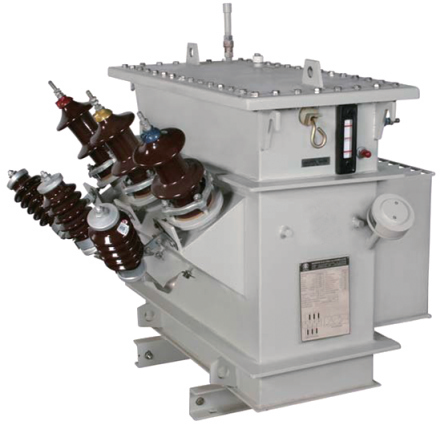

Um den leistungsstarken CSP-Transformator (Completely Self-Protected) zu erreichen, haben wir mehrere wichtige Schutz- und Überwachungskomponenten in das Transformatordesign integriert. Diese Komponenten arbeiten während des Herstellungsprozesses zusammen, um mehrere Schichten elektrischen und thermischen Schutzes zu bieten und so eine langfristige Betriebssicherheit und Zuverlässigkeit zu gewährleisten, ohne dass umfangreiche externe Schutzvorrichtungen erforderlich sind.
Die CSP-Technologie integriert:
Überstromschutz (Hochspannungssicherung)
Überlastanzeige (optische Signalleuchte)
Sekundärer Fehlerschutz (Niederspannungs-Leistungsschalter)
Diese Komponenten sind intern montiert und elektrisch koordiniert, um einen umfassenden Schutz sowohl für den Transformator als auch für das nachgeschaltete Netzwerk zu gewährleisten.
Die Hochspannungssicherung dient als primäre Überstromschutzeinrichtung für den Transformator. Seine Hauptfunktion besteht darin, einen defekten Transformator im Falle eines internen Fehlers, beispielsweise eines Kurzschlusses oder einer starken Überlastung, automatisch vom Hauptstromnetz zu trennen.
Montageort: Im Transformatorkessel.
Elektrischer Anschluss: Verbunden zwischen:
Die eingehende Hochspannungsleitung von der Durchführung und
Die Hochspannungsleitung führt von der Primärwicklung des Transformators.
Diese interne Montage stellt sicher, dass die Sicherung in einer kontrollierten Umgebung arbeitet und vor äußerer Verschmutzung und Witterungseinflüssen geschützt ist. Wenn die Sicherung auslöst (durchbrennt), unterbricht sie sicher den Fehlerstrom und trennt den Transformator vom Netzwerk. Dadurch werden Schäden an vorgeschalteten Geräten verhindert und die Auswirkungen von Ausfällen auf andere Kunden verringert.
Die Überlastanzeige bietet eine klare visuelle Anzeige, wenn der Transformator unter anormalen Belastungsbedingungen arbeitet (z. B. anhaltende Überlast über die Nennkapazität hinaus).
Montageort: Die Anzeigeleuchte ist zur besseren Sichtbarkeit an der Außenwand des Transformatorkessels in der Nähe des Betätigungsgriffs des Leistungsschalters montiert.
Elektrischer Anschluss: Die Signalleuchte ist elektrisch mit dem internen Signallicht-Sensorkreis im Transformator verbunden, der den Laststrom kontinuierlich überwacht.
Wenn der Laststrom für einen bestimmten Zeitraum den voreingestellten Schwellenwert überschreitet, aktiviert die Sensorschaltung die externe Anzeigeleuchte. Dies ermöglicht es dem Außendienstpersonal, überlastete Transformatoren schnell zu identifizieren, ohne den Tank öffnen oder komplexe Messungen durchführen zu müssen, was ein rechtzeitiges Lastmanagement oder Wartungsmaßnahmen ermöglicht.
Der Niederspannungs-(Sekundär-)Leistungsschalter bietet sekundärseitigen Fehler- und Überlastschutz und schützt den Niederspannungskreis und die nachgeschalteten Geräte vor Schäden durch übermäßigen Strom.
Montageort: Im Transformatorkessel.
Elektrischer Anschluss: Verbunden zwischen:
Die Sekundärwicklung (Niederspannungsseite des Transformators) und
Die sekundäre Buchse (die an das externe Niederspannungskabel oder die Last angeschlossen wird).
Diese interne Verbindung stellt sicher, dass der gesamte aus der Sekundärwicklung fließende Strom durch den Leistungsschalter fließt. Im Falle eines sekundärseitigen Fehlers (z. B. Kurzschluss oder anhaltende Überlastung) löst der Leistungsschalter aus und trennt die Last vom Transformator. Dies schützt sowohl den Transformator als auch die nachgeschalteten Geräte vor thermischer und mechanischer Belastung.
Der sekundäre Leistungsschalter kann nach Behebung des Fehlers manuell zurückgesetzt werden, was sowohl Schutz als auch Bedienkomfort bietet.
