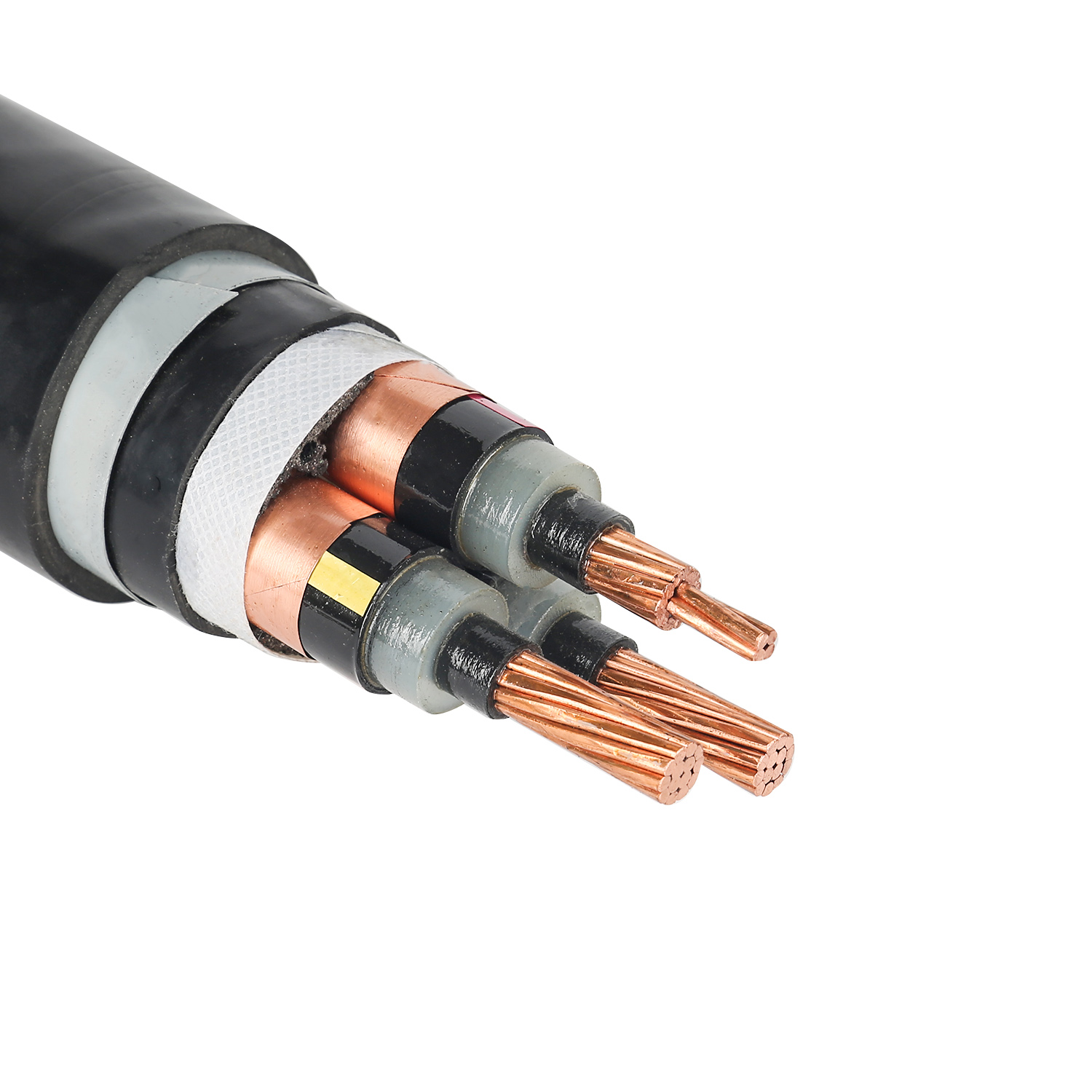

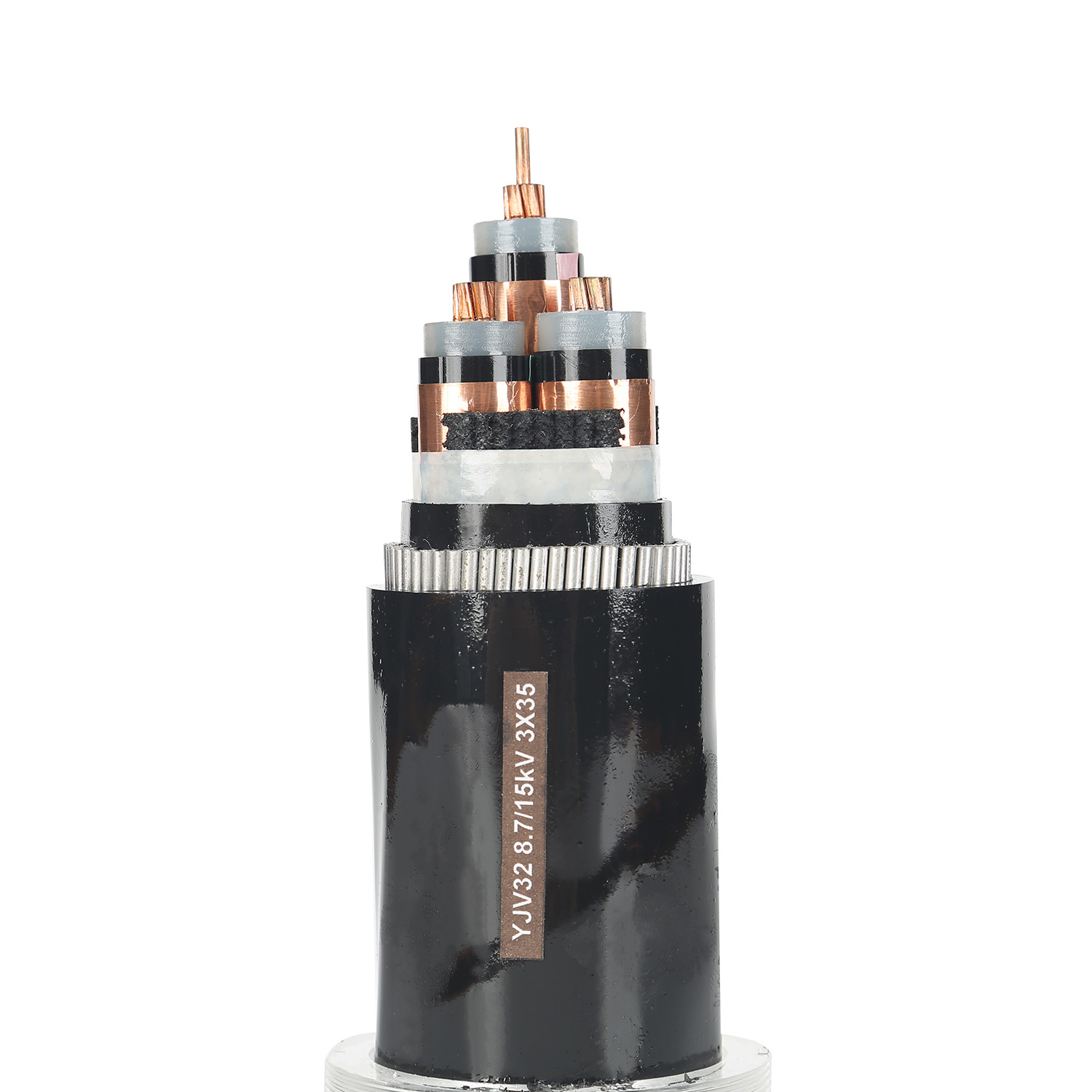

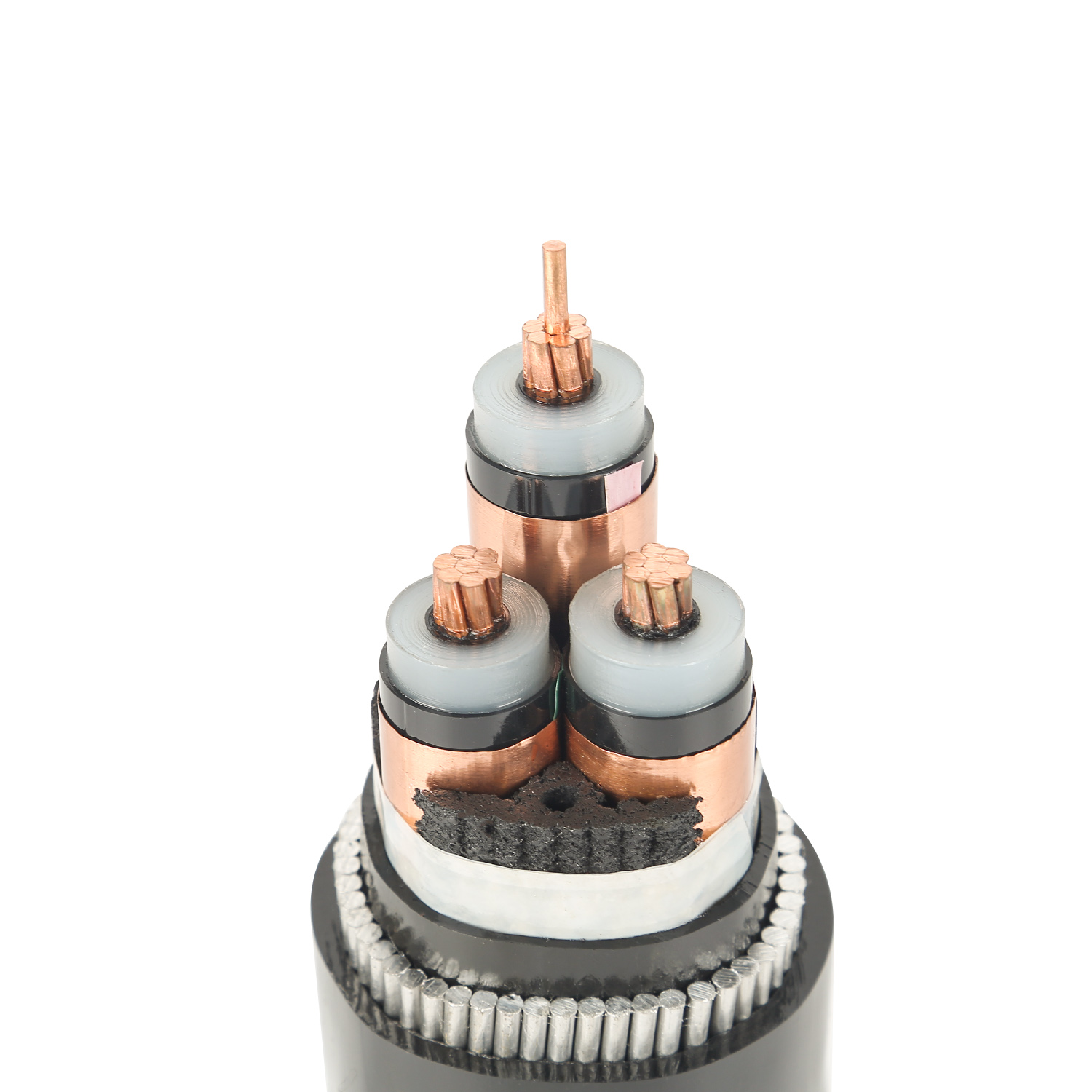

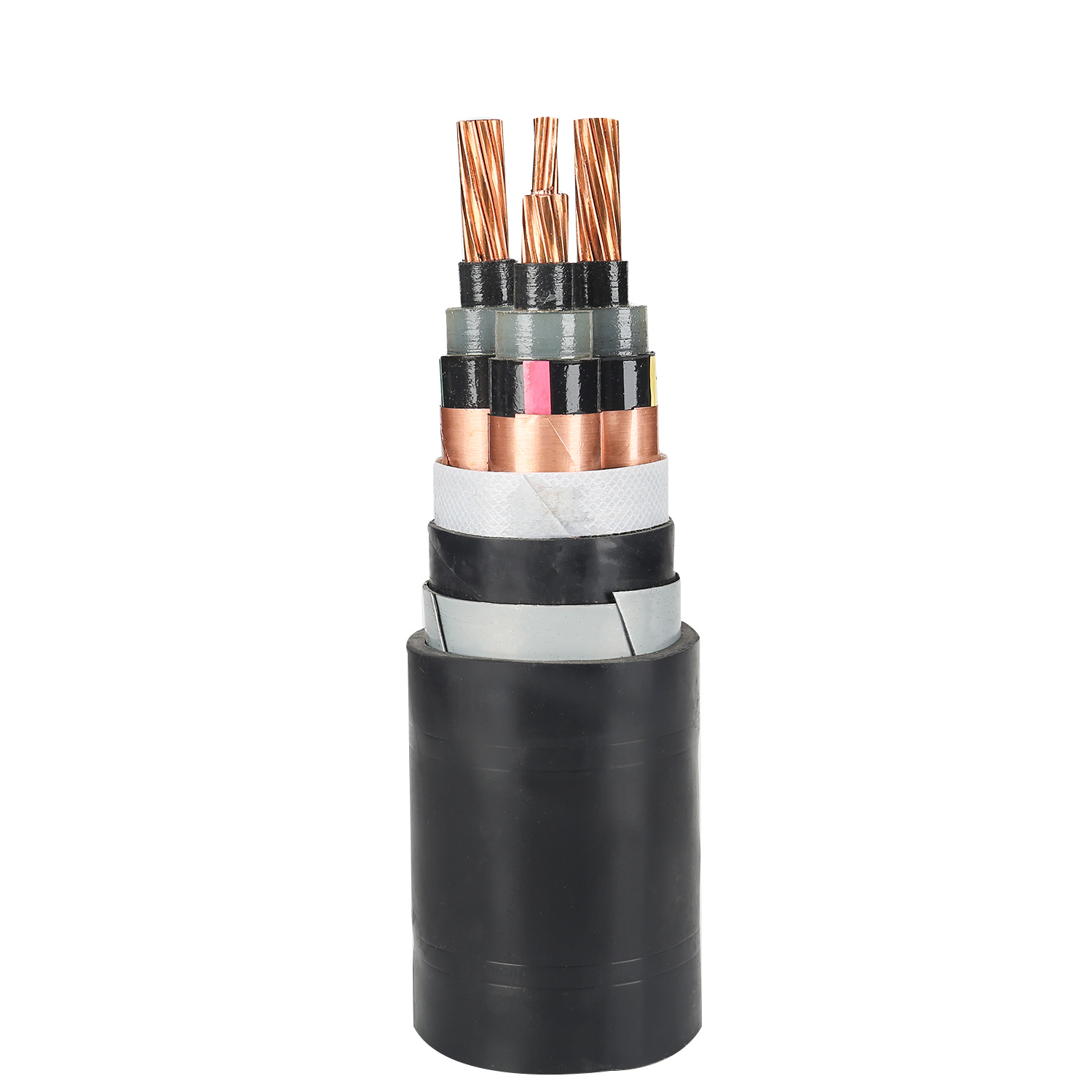

Triple Core XLPE Isoliertes Stromkabel mit Stahldrahtpanzer für mittelspannungsbedingte Anwendungen

5 0 Bewertungen

Dieses dreiadrige XLPE-isolierte Stromkabel mit Stahldrahtarmierung (SWA) ist für die Mittelspannungsverteilung konzipiert, wo mechanischer Schutz und Feuchtigkeitsbeständigkeit von entscheidender Bedeutung sind. Es wird gemäß IEC 60502-2 für Nennspannungen von 3,6/6 kV bis 26/35 kV hergestellt, mit Kupfer- oder Aluminiumleitern, XLPE-Isolierung, verzinkter Stahldrahtarmierung und einem PVC-, PE- oder LSZH-Ummantelung. Die dreiadrige Konstruktion unterstützt symmetrische Drehstromkreise in städtischen Netzen, Industrieanlagen, Tunneln, Bergwerken und direkt erdverlegten Anlagen. Die Stahldrahtpanzerung schützt vor Quetschungen, Stößen und Schäden durch Nagetiere und ermöglicht den Einbau in Gräben, Kanälen, vertikalen Schächten und Bereichen, die Bodenbewegungen ausgesetzt sind. Für Käufer verringert es die Notwendigkeit eines zusätzlichen mechanischen Schutzes und vereinfacht die direkte Erdverlegung.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Produktbeschreibung

1. Nennspannung (U₀/U und Um)

Wählen Sie das Kabel entsprechend der Systemspannung und Erdungsmethode aus. U₀ ist die Nennnetzfrequenzspannung zwischen Leiter und Abschirmung/Armierung; U ist die Nennspannung zwischen Leitern. Die maximale Systemspannung Um darf den angegebenen Wert des Kabels nicht überschreiten.

Systemnennspannung	Kabelnennspannung U₀/U	Maximale Systemspannung Um
6 kV	3,6/6 kV	7,2 kV
10 kV	6/10 kV	12 kV
15 kV	8,7/15 kV	17,5 kV
20 kV	12/20 kV	24 kV
30 kV	18/30 kV	36 kV
35 kV	26/35 kV	42 kV

Wählen Sie für ungeerdete oder resonant geerdete Systeme eine höhere U₀-Bewertung. Für wirksam geerdete Systeme reicht in der Regel die Standardbewertung U₀/U aus.

2. Leitermaterial und Querschnitt

Kupfer: Höhere Leitfähigkeit, bessere Kurzschlussleistung, geeignet für kritische Stromkreise und begrenzten Einbauraum.
Aluminium: Geringeres Gewicht und geringere Kosten, geeignet für lange Strecken, bei denen Gewicht und Budget im Vordergrund stehen.
Querschnitt: Bestimmen Sie anhand von Laststrom, Kurzschlussstrom, Spannungsabfall, Umgebungstemperatur, thermischem Bodenwiderstand und Gruppierungsfaktor. Typischer dreiadriger Mittelspannungsbereich: 25–400 mm².

3. Isolierung

Die XLPE-Isolierung ermöglicht eine Dauerleitertemperatur von 90 °C und eine Kurzschlusstemperatur von 250 °C für bis zu 5 Sekunden. Die Isolationsdicke wird in IEC 60502-2 entsprechend der Nennspannung angegeben.

4. Stahldrahtpanzerung

Wählen Sie eine Panzerung aus verzinktem Stahldraht für:

Direkte Erdverlegung ohne zusätzliche Leitung
Vertikale Schächte und steile Strecken erfordern Zugfestigkeit
Bereiche mit Bodenbewegungen, starkem Verkehr oder Nagetiergefahr
Brücken- oder Tunnelspannweiten, bei denen mechanische Beschädigungen möglich sind

Für stark korrosive Umgebungen ist eine zusätzliche Korrosionsschutzschicht oder ein PE-Ummantelung vorzusehen.

5. Mantelmaterial

PVC: Universell einsetzbar, flammhemmend, kostengünstig.
PE: Bessere Feuchtigkeitsbeständigkeit, bevorzugt für direkte Erdverlegung und feuchte Standorte.
LSZH: Raucharm und halogenfrei, für Tunnel, Umspannwerke und öffentliche Infrastruktur.

6. Installationsumgebung

Direkte Erdverlegung: SWA mit PE- oder PVC-Ummantelung verwenden; Berücksichtigen Sie den thermischen Widerstand des Bodens und die Versenkungstiefe.
Kanäle und Gräben: SWA bietet zusätzlichen Schutz beim Ziehen und vor Folgeschäden.
Vertikale Wellen: Stahldrahtarmierung trägt das Kabelgewicht; Berechnen Sie die Zugspannung und den Stützabstand.
Tunnel und Innenstrecken: Aus Brandschutzgründen kann eine LSZH-Ummantelung erforderlich sein.
Brücke oder große Spannweiten: Überprüfen Sie die Zugspannung, den Stützabstand und den Biegeradius.

7. Biegeradius und Trommellänge

Der minimale Biegeradius beträgt typischerweise das 12- bis 15-fache des Kabelaußendurchmessers bei statischer Installation und das 20-fache beim Ziehen. Wählen Sie die Trommellänge entsprechend der Streckenlänge, der Anzahl der Verbindungen, den Transportgrenzen und der Installationsmethode.

8. Standards

Geben Sie die anwendbare Norm an: IEC 60502-2, GB/T 12706.2, BS 6622, VDE 0276-620 oder projektspezifische Anforderungen.

Technische Spezifikationen

Parameter	Standardbereich / Option
Standard	IEC 60502-2, GB/T 12706.2
Nennspannung U₀/U	3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV
Maximale Systemspannung Um	7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 42 kV
Anzahl der Kerne	3
Conductor	Kupfer oder Aluminium, Klasse 1 oder 2, 25–400 mm²
Isolierung	XLPE (vernetztes Polyethylen)
Isolationstemperatur	90°C kontinuierlich; 250°C Kurzschluss (max. 5 s)
Rüstung	Verzinkter Stahldraht, fein oder grob, optional mit Korrosionsschutzschicht
Übermantel	PVC, PE oder LSZH; schwarz, rot oder wie angegeben
Betriebstemperatur	-40°C bis +90°C Leiter
Biegeradius	≥12 × Außendurchmesser (statisch); ≥20 × Außendurchmesser (Einbau)
Installation	Direkte Erdverlegung, Kanal, Graben, Tunnel, vertikaler Schacht, Brücke
Verpackung	Stahl- oder Holztrommel; kundenspezifische Trommellänge verfügbar

Typische Anwendungen

Dreiphasige Mittelspannungsverteilungsnetze
Städtische und industrielle unterirdische Stromleitungen
Direkt vergrabene Einspeisungen und Abzweigleitungen
Tunnel-, Schacht- und Brückenkabeltrassen
Stromversorgung für Bergwerke und Steinbrüche
Verbindungen zwischen Schaltanlagen, Transformatoren und Kabelanschlusskästen

Bestellinformationen

Um ein genaues Angebot zu erhalten, geben Sie bitte Folgendes an:

Nennspannung U₀/U
Leitermaterial und -querschnitt
Anzahl der Kerne: 3
Mantelmaterial: PVC, PE oder LSZH
Panzerungstyp: feiner oder grober verzinkter Stahldraht
Erforderlicher Standard: IEC 60502-2, GB/T 12706.2, BS 6622 oder andere
Gesamtlänge und bevorzugte Trommellänge
Installationsumgebung und etwaige besondere Anforderungen

1,8/3 (3,6) KV, XLPE Isoliertes Bandgepanzerte PVC -Stromkabel

Single-Core, Cu/XLPE/ATA/PVC oder AL/XLPE/ATA/PVC (Tabelle 17)

Conductor Nominal Bereich	Introlldicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Introlldicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.0	1.2	0.5	1.8	18	390	330	500
16	2.0	1.2	0.5	1.8	19	460	360	500
25	2.0	1.2	0.5	1.8	20	580	420	500
35	2.0	1.2	0.5	1.8	21	700	480	500
50	2.0	1.2	0.5	1.8	23	840	550	500
70	2.0	1.2	0.5	1.8	24	1.080	650	500
95	2.0	1.2	0.5	1.8	26	1.360	770	500
120	2.0	1.2	0.5	1.8	28	1.620	880	500
150	2.0	1.2	0.5	1.8	29	1.920	990	500
185	2.0	1.2	0.5	1.9	31	2.300	1.150	500
240	2.0	1.2	0.5	1.9	33	2.890	1.380	500
300	2.0	1.2	0.5	2.0	36	3,510	1,610	500
400	2.0	1.2	0.5	2.1	37	4,380	1.950	500
d
630	2.4	1.3	0.5	2.4	47	7.000	2.970	500

Drei-Core, Cu/XLPE/STA/PVC oder Al/XLPE/STA/PVC (Tabelle 18)

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.0	1.2	0.5	1.8	28	910	720	500
16	2.0	1.2	0.5	1.9	29	1,120	820	500
25	2.0	1.2	0.5	1.9	32	1.480	1.000	500
35	2.0	1.2	0.5	2.0	35	1.840	1.170	500
50	2.0	1.2	0.5	2.1	38	1.300	1,410	500
70	2.0	1.2	0.5	2.2	43	3.390	2.100	500
95	2.0	1.2	0.5	2.3	46	4,330	2.530	500
120	2.0	1.3	0.5	2.4	50	5,180	2.910	500
150	2.0	1.4	0.5	2.6	54	6,180	3.370	500
185	2.0	1.4	0.5	2.7	57	7,120	3.920	500
240	2.0	1.5	0.5	2.8	63	9.350	4,750	400
300	2.0	1.6	0.5	3.0	68	11.340	5,550	300
400	2.0	1.8	0.5	3.3	76	14.220	6.830	300
500	2.2	1.9	0.5	3.5	84	17.850	8.380	250

3,6/6 (7,2) KV, XLPE isoliert, ungepanzert

Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 19)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1.500	760	500
150	2.5	1.8	28	1.790	860	500
185	2.5	1.9	30	2.150	1.000	500
240	2.6	1.9	33	2.770	1,250	500
300	2.8	2.0	35	3.400	1.500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5.400	2.280	500
630	3.2	2.4	47	6.830	2.800	500
800	3.2	2.5	51	8.570	3.400	400
1.000	3.2	2.6	56	10.590	4,110	300

Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 20)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standardlänge pro Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standardlänge pro Trommel
mm²	mm	mm	mm	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1.560	1.080	500
35	2.5	2.2	40	1.930	1,270	500
50	2.5	2.3	43	2.370	1.480	500
70	2.5	2.4	47	3,110	1.820	500
95	2.5	2.5	51	4.000	2.200	500
120	2.5	2.6	54	4,820	2.550	500
150	2.5	2.7	58	5,770	2.970	500
185	2.5	2.8	61	6,960	3.460	500
240	2.6	3.0	68	8.940	4,340	400
300	2.8	3.2	73	10.980	5,190	300
400	3.0	3.5	81	13.820	6.440	250
500	3.2	3.7	90	17.390	7.910	200

3,6/6 (7,2) KV, XLPE Isolierte Drahtpanzer -PVC -Stromkabel

Single-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabelle 21)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1.100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1.670	1.080	500
120	2.5	1.2	1.6	1.9	32	1.950	1.200	500
150	2.5	1.2	1.6	2.0	34	2.270	1,350	500
185	2.5	1.2	2.0	2.1	37	2.770	1.620	500
240	2.6	1.2	2.0	2.2	40	3.440	1.930	500
300	2.8	1.2	2.0	2.2	42	4,120	2,210	500
400	3.0	1.3	2.5	2.4	47	5,250	2.820	500
500	3.2	1.3	2.5	2.5	51	6.450	3.340	500
630	3.2	1.4	2.5	2.6	55	7.990	3.950	400

Drei-Core, Cu/XLPE/SWA/PVC oder Al/XLPE/SWA/PVC (Tabelle 22)

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2.600	2.290	500
25	2.5	1.2	2.0	2.3	45	3.080	2.600	500
35	2.5	1.3	2.5	2.4	48	3.950	3.280	500
50	2.5	1.3	2.5	2.5	54	4,530	3.630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6.660	4,860	500
120	2.5	1.5	2.5	2.9	63	7.630	5,360	400
150	2.5	1.6	2.5	3.0	66	8.800	6.000	400
185	2.5	1.7	3.15	3.2	72	11.500	6,670	300
240	2.6	1.8	3.15	3.4	78	13.480	8.870	250
300	2.8	1.9	3.15	3.6	84	15.920	10,130	200
400	3.0	2.0	4.0	3.9	94	21.300	12.590	200
500	3.2	2.1	4.0	4.1	103	25.090	15.610	200

3,6/6 (7,2) KV, XLPE Isoliertes Bandgepanzerte PVC -Stromkabel

Single-Core, Cu/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC (Tabelle 23)

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstung Draht Größe	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstung Draht Größe	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1.000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1.540	950	500
120	2.5	1.2	0.5	1.8	31	1.820	1.080	500
150	2.5	1.2	0.5	1.9	33	2,120	1.200	500
185	2.5	1.2	0.5	1.9	35	2.520	1,370	500
240	2.6	1.2	0.5	2.0	37	3.180	1.670	500
300	2.8	1.2	0.5	2.1	40	3.850	1.950	500
400	3.0	1.3	0.5	2.3	44	4.800	2.370	500
500	3.2	1.3	0.5	2.4	48	5,960	2.840	500
630	3.2	1.4	0.5	2.5	52	7.450	3.410	600

Drei-Core, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabelle 24)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.2	2.0	37	1,330	1.140	500
16	2.5	1.2	0.5	2.1	40	1.580	1.580	500
25	2.5	1.2	0.5	2.2	42	2,310	1.880	500
35	2.5	1.3	0.5	2.3	45	2.760	2.090	500
50	2.5	1.3	0.5	2.4	48	3.260	2.360	500
70	2.5	1.4	0.5	2.5	52	4,100	2.810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3.750	400
150	2.5	1.6	0.5	2.9	63	7.050	4,250	400
185	2.5	1.7	0.5	3.0	67	9.320	4,820	400
240	2.6	1.8	0.5	3.2	73	10.530	5,920	300
300	2.8	1.9	0.5	3.4	79	12.730	6.940	300
400	3.0	2.0	0.8	3.7	89	16.620	9.240	200
500	3.2	2.1	0.8	4.0	98	20.550	11.070	200

6 ~ 30 kV xlpe isolierte Stromkabel

Dieses Produkt verwendet die Finnland Nextrom (Nokia) Drei-Schicht-Co-Extrusion-Produktionslinie für die Herstellung chemischer Vernetzung.
Es ist für die feste Verlegung der Mittelspannungslinie geeignet.
Die Leistung von Kabeln entspricht dem Stipulieren von IEC 60502.

Spezifikation von Produkten

Modell		Name
Cu/XLPE/PVC	AL/XLPE/PVC	Kupfer- oder Aluminiumleiter XLPE isoliert und PVC -Stromkabel verändert
Cu/xlpe/pe	Al/xlpe/pe	Kupfer- oder Aluminiumleiter XLPE isoliert und PE -Mantel -Stromkabel
Cu/XLPE/STA/PVC	AL/XLPE/STA/PVC	Kupfer- oder Aluminiumleiter XLPE Isoliertes Stahlklebeband gepanzertes PVC -Stromkabel
Cu/xlpe/sta/pe	Al/xlpe/sta/pe	Kupfer- oder Aluminiumleiter XLPE Isoliertes Stahlband gepanzerte PE -Stromkabel
Cu/XLPE/SWA/PVC	AL/XLPE/SWA/PVC	Kupfer- oder Aluminiumleiter XLPE Isoliertes Stahldraht -PVC -Stromkabel verärgert
Cu/xlpe/swa/pe	Al/xlpe/swa/pe	Kupfer- oder Aluminiumleiter XLPE Isolierter Stahldraht RMORE
Cu/xlpe/cwl/pe	Al/XLPE/CWL/PE	Kupfer- oder Aluminiumleiter XLPE isoliert umfassende wasserdichte Schichtleisterkabel

Anwendungsbereich

Modell		Anwendungsbereich
Cu/XLPE/PVC	AL/XLPE/PVC	Es eignet sich zum Innen- und Außenbereich, muss in einem Tunnel auf einer Halterung befestigt werden und kann durch ein Betonrohr getragen oder in einen Kabelgraben gelegt und direkt in lockerem Boden vergraben werden. Das Kabel kann dem Druck nicht standhalten, ermöglicht jedoch eine bestimmte Menge an Strahlungstraktion.
Cu/xlpe/pe	Al/xlpe/pe
Cu/XLPE/STA/PVC	AL/XLPE/STA/PVC	Das Kabel im Boden vergraben und kann dem Druck standhalten, kann aber einer großen Zugkraft nicht standhalten.
Cu/xlpe/sta/pe	Al/xlpe/sta/pe
Cu/XLPE/SWA/PVC	AL/XLPE/SWA/PVC
Cu/xlpe/swa/pe	Al/xlpe/swa/pe
Cu/xlpe/cwl/pe	Al/XLPE/CWL/PE	Es wird für die Wasserresistenzanforderung der äußeren Kabelschicht verwendet

Ostenergie

Elektrotechnik

6/6KV, 6/10 (12) KV, XLPE Isolierte, nicht gepanzerte PVC-PVC-Stromkabel Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 25)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	kg/km		m
16	3.4	1.8	20	450	350	500
25	3.4	1.8	21	560	400	500
35	3.4	1.8	22	680	460	500
50	3.4	1.8	24	810	520	500
70	3.4	1.8	25	1.050	620	500
95	3.4	1.8	27	1,320	730	500
120	3.4	1.8	28	1.580	840	500
150	3.4	1.9	30	1.880	960	500
185	3.4	1.9	32	2.250	1.100	500
240	3.4	2.0	34	2.870	1,350	500
300	3.4	2.1	37	3.490	1.580	500
400	3.4	2.2	40	4,350	1.920	500
500	3.4	2.3	44	5.440	2,320	500
630	3.4	2.4	48	6.860	2.830	500
800	3.4	2.5	52	8.600	3.430	400
1.000	3.4	2.6	56	10.630	4,150	300

Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 26)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Zeichnisches Gewicht		Standardlänge pro Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standardlänge pro Trommel
mm²	mm	mm	mm	kg/km		m
16	3.4	2.1	39	1,410	1,110	500
25	3.4	2.2	42	1.800	1,320	500
35	3.4	2.3	45	2.170	1.500	500
50	3.4	2.4	47	2.630	1.730	500
70	3.4	2.5	51	3.400	2,110	500
95	3.4	2.6	55	4,310	2,510	500
120	3.4	2.7	58	5,150	2.860	500
150	3.4	2.9	62	6,100	3.300	500
185	3.4	3.0	66	7,310	3.810	500
240	3.4	3.1	71	9.290	4.680	400
300	3.4	3.3	76	11.240	5.450	300
400	3.4	3.5	83	14.040	6.660	250
500	3.4	3.7	91	17.530	8.050	200

6/6kV, 6/10 (12) KV, XLPE Isolierte DrahtgepanzerpvC -PVC -Stromkabel

Single-Core, Cu/XLPE/AWA/PVC oder Al/XLPE/AWA/PVC (Tabelle 27)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.2	1.6	1.8	26	770	670	500
25	3.4	1.2	1.6	1.8	27	910	750	500
35	3.4	1.2	1.6	1.8	28	1.040	820	500
50	3.4	1.2	1.6	1.8	29	1,190	900	500
70	3.4	1.2	1.6	1.9	31	1.470	1.040	500
95	3.4	1.2	1.6	2.0	33	1.780	1,190	500
120	3.4	1.2	2.0	2.0	35	2.150	1,410	500
150	3.4	1.2	2.0	2.1	37	2.480	1.560	500
185	3.4	1.2	2.0	2.1	39	2.890	1.730	500
240	3.4	1.2	2.0	2.2	41	3.570	2.050	500
300	3.4	1.2	2.0	2.3	44	4,230	2.330	500
400	3.4	1.3	2.5	2.4	48	5,320	2.890	500
500	3.4	1.3	2.5	2.5	52	6.500	3.380	500
630	3.4	1.4	2.5	2.6	56	8.020	3.990	400

Drei-Core, Cu/XLPE/SWA/PVC oder Al/XLPE/SWA/PVC (Tabelle 28)

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.3	2.5	2.4	47	3.700	2.700	500
25	3.4	1.3	2.5	2.5	50	3.900	3.430	500
35	3.4	1.3	2.5	2.6	53	4,430	3.770	500
50	3.4	1.4	2.5	2.7	56	5.080	4,190	500
70	3.4	1.5	2.5	2.8	60	6.050	4,750	500
95	3.4	1.5	2.5	2.9	64	7,180	5,380	500
120	3.4	1.6	2.5	3.0	67	8,230	5,960	400
150	3.4	1.7	3.15	3.2	72	10.100	6.580	300
185	3.4	1.7	3.15	3.3	76	11.610	8,110	300
240	3.4	1.8	3.15	3.5	82	14,110	9.510	250
300	3.4	1.9	3.15	3.7	87	16.420	10.630	200
400	3.4	2.0	4.0	4.0	96	21.700	12.880	200
500	3.4	2.2	4.0	4.2	104	25.280	15.800	200

6/6kV, 6/10 (12) KV, XLPE Isolierte Bandgepanzerte PVC -Stromkabel

Single-Core, Cu/XLPE/ATA/PVC oder AL/XLPE/ATA/PVC (Tabelle 29)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standardlänge pro Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standardlänge pro Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.2	0.5	1.8	25	680	580	500
25	3.4	1.2	0.5	1.8	26	810	650	500
35	3.4	1.2	0.5	1.8	27	940	720	500
50	3.4	1.2	0.5	1.8	28	1.090	790	500
70	3.4	1.2	0.5	1.9	30	1,350	920	500
95	3.4	1.2	0.5	1.9	32	1.650	1.060	500
120	3.4	1.2	0.5	2.0	33	1.940	1,190	500
150	3.4	1.2	0.5	2.0	35	2.240	1,320	500
185	3.4	1.2	0.5	2.1	37	2.650	1.500	500
240	3.4	1.2	0.5	2.1	39	3.290	1.770	500
300	3.4	1.2	0.5	2.2	41	3.940	2.030	500
400	3.4	1.3	0.5	2.3	45	4,860	2.430	500
500	3.4	1.3	0.5	2.4	49	5,990	2.880	500
630	3.4	1.4	0.5	2.5	52	7.480	3.450	500

Drei-Core, Cu/XLPE/STA/PVC oder AL/XLPE/STA/PVC (Tabelle 30)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standardlänge pro Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standardlänge pro Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.3	0.2	2.3	44	2,220	1.900	500
25	3.4	1.3	0.5	2.4	47	2.660	2.180	500
35	3.4	1.3	0.5	2.5	50	3,110	2.440	500
50	3.4	1.4	0.5	2.6	53	3.650	2.750	500
70	3.4	1.5	0.5	2.7	56	4,510	3,220	500
95	3.4	1.5	0.5	2.8	60	5,510	3.710	500
120	3.4	1.6	0.5	2.9	64	6.450	4,180	500
150	3.4	1.7	0.5	3.1	68	7.500	4.700	400
185	3.4	1.7	0.5	3.2	71	8,830	5,330	400
240	3.4	1.8	0.5	3.3	77	10.960	6,360	300
300	3.4	1.9	0.5	3.5	82	13.090	7.300	250
400	3.4	2.0	0.8	3.8	91	16.910	9.530	200
500	3.4	2.2	0.8	4.0	99	20.720	11,250	200

8,7/10kV, 8,7/15 (17,5) KV, XLPE Isoliertes, ungepanzertes PVC -Leistungskabel

Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 31)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	kg/km		m
25	4.5	1.8	24	640	480	500
35	4.5	1.8	25	760	540	500
50	4.5	1.8	26	900	610	500
70	4.5	1.8	28	1.140	710	500
95	4.5	1.8	29	1.420	830	500
120	4.5	1.9	31	1.700	950	500
150	4.5	1.9	32	1.990	1.070	500
185	4.5	2.0	34	2.380	1,230	500
240	4.5	2.1	37	3.010	1.490	500
300	4.5	2.1	39	3.620	1,720	500
400	4.5	2.2	42	4,490	2.070	500
500	4.5	2.3	46	5.600	2.480	500
630	4.5	2.5	50	7.050	3.010	500
800	4.5	2.6	54	8.800	3.630	400
1.000	4.5	2.7	58	10.850	4,370	300

Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 32)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	kg/km		m
25	4.5	2.4	47	2.100	1.620	500
35	4.5	2.5	50	2,510	1.840	500
50	4.5	2.6	52	2.980	2.080	500
70	4.5	2.7	56	3.760	2.470	500
95	4.5	2.8	60	4.700	2.900	500
120	4.5	2.9	63	5,590	3,320	500
150	4.5	3.0	67	6,560	3.760	500
185	4.5	3.1	71	7.800	4,300	400
240	4.5	3.3	76	9.820	5,220	300
300	4.5	3.5	81	11.800	6,010	300
400	4.5	3.7	88	14.620	7,250	250
500	4.5	3.9	96	18,150	8.680	200

8 .7/10kV, 8,7/15 (17,5) KV, XLPE Isolierte Draht -PVC -PVC -Stromkabel

Single-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabelle 33)

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.2	1.6	1.8	29	1.020	860	500
35	4.5	1.2	1.6	1.9	30	1.170	950	500
50	4.5	1.2	1.6	1.9	32	1.340	1.040	500
70	4.5	1.2	1.6	2.0	34	1.640	1,190	500
95	4.5	1.2	2.0	2.1	36	2.020	1.430	500
120	4.5	1.2	2.0	2.1	38	2,310	1.570	500
150	4.5	1.2	2.0	2.2	39	2.660	1.740	500
185	4.5	1.2	2.0	2.2	41	3.070	1.920	500
240	4.5	1.2	2.0	2.3	44	3.750	2.240	500
300	4.5	1.3	2.5	2.4	47	4,590	2.690	500
400	4.5	1.3	2.5	2.5	50	5,550	3.120	500
500	4.5	1.4	2.5	2.6	51	6,750	3.640	500
630	4.5	1.4	2.5	2.7	58	8,280	4,240	400

Drei-Core, Cu/XLPE/SWA/PVC oder Al/XLPE/SWA/PVC (Tabelle 34)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstung Draht Größe	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standardlänge pro Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstung Draht Größe	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standardlänge pro Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.4	2.5	2.7	55	4,560	4.080	500
35	4.5	1.4	2.5	2.8	58	5.080	4,410	500
50	4.5	1.5	2.5	2.9	61	5.740	4,840	500
70	4.5	1.6	2.5	3.0	65	6,770	5.480	500
95	4.5	1.6	2.5	3.1	69	7.890	6,100	400
120	4.5	1.7	3.15	3.2	74	10.900	6.700	400
150	4.5	1.8	3.15	3.4	77	11.030	8,220	300
185	4.5	1.8	3.15	3.5	81	12.490	8,980	250
240	4.5	1.9	4.0	3.7	89	17.500	10.440	250
300	4.5	2.0	4.0	3.9	94	20.100	12,130	200
400	4.5	2.1	4.0	4.1	101	23.600	13.970	200

8,7/10kV, 8.7/15 (17,5) KV, XLPE Isoliertes Bandpectored PVC -Stromkabel

Single-Core, Cu/XLPE/ATA/PVC oder AL/XLPE/ATA/PVC (Tabelle 35)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.2	0.5	1.8	28	910	760	500
35	4.5	1.2	0.5	1.8	29	1.050	830	500
50	4.5	1.2	0.5	1.9	30	1,210	920	500
70	4.5	1.2	0.5	1.9	32	1.470	1.050	500
95	4.5	1.2	0.5	2.0	34	1.790	1.200	500
120	4.5	1.2	0.5	2.0	35	2.070	1,320	500
150	4.5	1.2	0.5	2.1	37	2.400	1.470	500
185	4.5	1.2	0.5	2.1	39	2.800	1.640	500
240	4.5	1.2	0.5	2.2	41	3.460	1.940	500
300	4.5	1.3	0.5	2.3	44	4,160	2,230	500
400	4.5	1.3	0.5	2.4	47	5.050	2.620	500
500	4.5	1.4	0.5	2.5	51	6,220	3.100	500
630	4.5	1.4	0.5	2.6	55	7,710	3.670	500

Drei-Core, Cu/XLPE/STA/PVC oder Al/XLPE/STA/PVC (Tabelle 36)

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.4	0.5	2.6	52	3.120	2.640	500
35	4.5	1.4	0.5	2.6	55	3.570	2.900	500
50	4.5	1.5	0.5	2.7	58	4,120	3,220	500
70	4.5	1.6	0.5	2.9	62	5.050	3.750	500
95	4.5	1.6	0.5	3.0	66	6,070	4,270	500
120	4.5	1.7	0.5	3.1	69	7.040	4,770	500
150	4.5	1.8	0.5	3.2	73	8,120	5,310	400
185	4.5	1.8	0.5	3.3	77	9.440	5.940	300
240	4.5	1.9	0.5	3.5	83	11.660	7.050	300
300	4.5	2.0	0.8	3.7	89	14.600	8,810	250
400	4.5	2.1	0.8	4.0	96	17.760	10.370	200
500	4.5	2.3	0.8	4.2	105	21.620	12,150	200

12/20 (24) KV, XLPE isoliert, ungepanzertes PVC -Stromkabel mit verstreuten PVC

Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 37)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	kg/km		m
35	5.5	1.8	27	840	620	500
50	5.5	1.8	28	990	690	500
70	5.5	1.9	30	1,230	800	500
95	5.5	1.9	31	1.530	940	500
120	5.5	2.0	33	1,810	1.060	500
150	5.5	2.0	35	2,110	1,190	500
185	5.5	2.1	36	2,510	1.360	500
240	5.5	2.1	39	3.130	1,610	500
300	5.5	2.2	41	3.760	1.860	500
400	5.5	2.3	44	4.650	2,220	500
500	5.5	2.4	48	5,760	2.650	500
630	5.5	2.5	52	7,210	3.180	500
800	5.5	2.6	56	8,980	3.800	400
1.000	5.5	2.8	61	11.060	4,580	300

Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC

(Tabelle 38)

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standardlänge pro Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standardlänge pro Trommel
mm²	mm	mm	mm	kg/km		m
35	5.5	2.6	54	2.850	2.080	500
50	5.5	2.7	57	3.340	2.450	500
70	5.5	2.9	61	4,150	2.850	500
95	5.5	3.0	65	5,110	3,310	500
120	5.5	3.1	68	5,990	3.730	500
150	5.5	3.2	72	6,980	4.180	500
185	5.5	3.3	75	8,240	4,740	400
240	5.5	3.5	81	10,310	5.700	300
300	5.5	3.6	86	12.350	6,570	300
400	5.5	3.8	93	15.220	7.830	200
500	5.5	4.1	101	18.800	9.320	200

12/20 (24) KV, XLPE -Isolierdraht -PVC -PVC -Stromkabel

Single-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabelle 39)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
35	5.5	1.2	1.6	1.9	32	1,290	1.070	500
50	5.5	1.2	2.0	2.0	35	1.550	1,250	500
70	5.5	1.2	2.0	2.1	37	1.840	1.420	500
95	5.5	1.2	2.0	2.1	38	2.160	1.570	500
120	5.5	1.2	2.0	2.2	40	2.470	1.730	500
150	5.5	1.2	2.0	2.2	41	2.810	1.890	500
185	5.5	1.2	2.0	2.3	43	3.240	2.090	500
240	5.5	1.3	2.5	2.4	47	4,100	2.580	500
300	5.5	1.3	2.5	2.5	49	4.800	2.890	500
400	5.5	1.4	2.5	2.6	53	5,780	3.350	500
500	5.5	1.4	2.5	2.7	57	6,970	3.850	500
630	5.5	1.5	2.5	2.8	60	8.540	4.500	400

Drei-Core, Cu/XLPE/SWA/PVCORAL/XLPE/SWA/PVC (Tabelle 40)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
35	5.5	1.5	2.5	2.9	63	5.680	5,010	500
50	5.5	1.6	2.5	3.0	66	6,370	5.480	500
70	5.5	1.7	2.5	3.1	70	7.370	6,070	400
95	5.5	1.7	3.15	3.3	75	9.400	7.600	300
120	5.5	1.8	3.15	3.4	79	10.530	8,270	300
150	5.5	1.8	3.15	3.5	82	11.740	8.940	300
185	5.5	1.9	3.15	3.7	86	13.350	9.850	250
240	5.5	2.0	4.0	3.9	94	18.000	11.820	200
300	5.5	2.1	4.0	4.0	99	20.500	13.080	200
400	5.5	2.2	4.0	4.3	106	23,310	15.930	200

*Bestätigungs-Code
