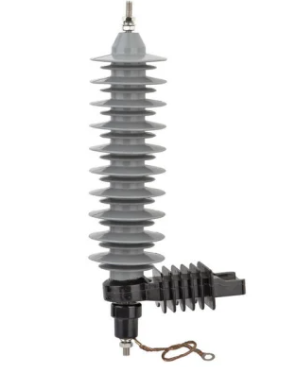

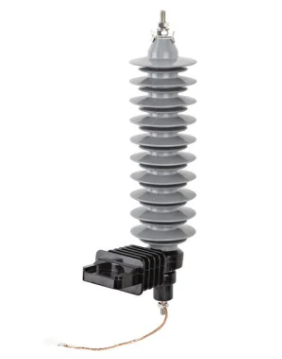

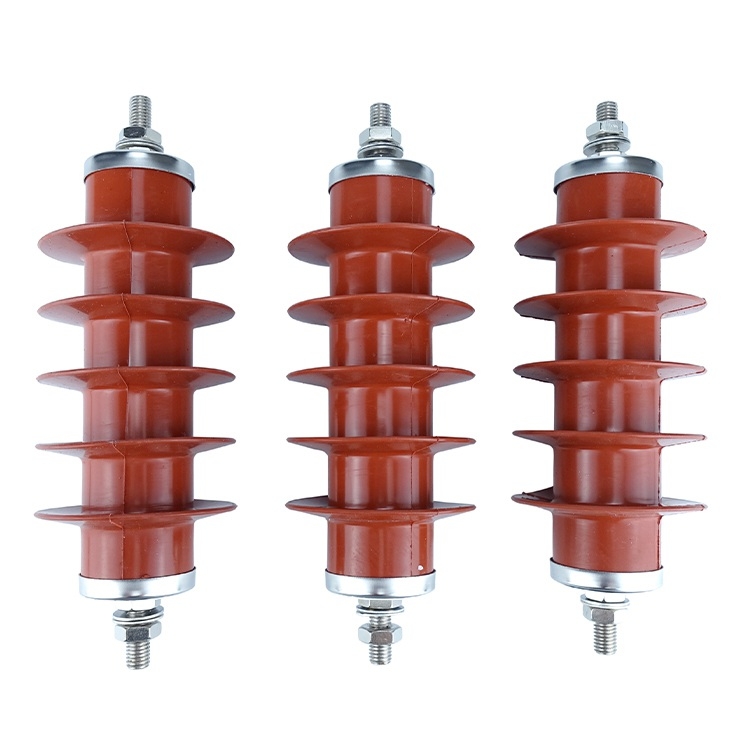

Surge Arster für die Übertragungslinie 12 kV Paralleler Einreichung

5 0 Bewertungen

Surge -Verbringungsserie

1. Bewertungen: 0,22 ~ 500 kV (Porzellan), 0,22 ~ 220 kV (Verbund)

2. Anwendung: Zum Schutz des Stromübertragungs- und Verteilungssystems vor Überspannung.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Überblick

Der Surge-Ablager ist ein leistungsstarkes Schutzvorrichtung, das für die Sicherung von elektrischen und elektronischen Systemen vor transienten Spannungsstschwellen durch Blitzschläge, Schaltvorgänge oder Gitterfehler geschützt ist. Geeignet für verschiedene Umgebungen - von Stromnetze bis hin zu Installationen für erneuerbare Energien - kombiniert dieser Anteil die Haltbarkeit, die Einhaltung internationaler Standards und eine einfache Installation für einen umfassenden Schutz.

Anwendungsszenarien

1. Kraftsysteme

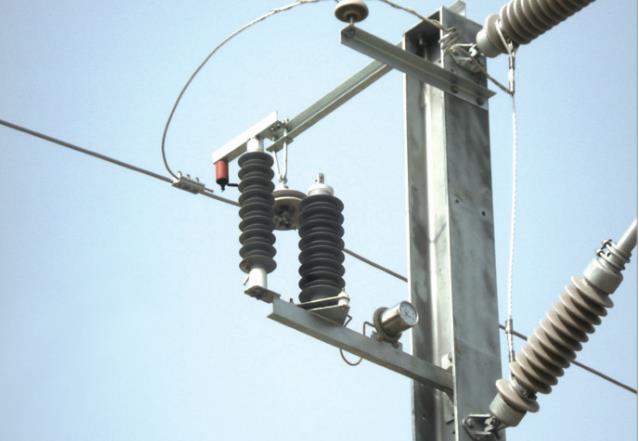

Schützt Transformatoren, Schaltanlagen und Umspannwerke vor Blitzschlägen.

2. Neue Energie

Schutz der Solarwechselrichter und Windkraftanlagen.

3. Telekommunikation

Schilde Basisstationen und Rechenzentren von Spannungsspitzen.

4. Industrielle Ausrüstung

Gewährleistet die Zuverlässigkeit für Motoren und Automatisierungssysteme.

Arbeitszustand

1. Umgebungslufttemperatur: -40ºC ~+40ºC;

2. Höhe: <= 2000 m;

3. Frequenz: 48Hz ~ 62Hz;

5. Die Erdbebenintensität beträgt weniger als 8 Grad;

6. Max. Die Windgeschwindigkeit beträgt 35 m/s

Technischer Parameter

1. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (5 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (KVR.MS)	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-5W-6	6	5.1	18		320	150	65
JH-5W-9	9	7.65	27		430	150	65
JH-5W-12	12	10.2	36		430	150	65
JH-5W-15	15	12.75	45		530	150	65
JH-5W-18	18	15.3	54		530	150	65
JH-5W-21	21	16.8	63		640	150	65
JH-5W-24	24	19.2	72		640	150	65
JH-5W-27	27	21.6	81		740	150	65
JH-5W-30	30	24	90		890	150	65
JH-5W-33	33	26.4	99		890	150	65
JH-5W-36	36	28.8	108		1115	150	65

2. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (KVR.MS)	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-10W-6	6	5.1	18	1	320	250	100
JH-10W-9	9	7.65	27	1	430	250	100
JH-10W-12	12	10.2	36	1	430	250	100
JH-10W-15	15	12.75	45	1	530	250	100
JH-10W-18	18	15.3	54	1	530	250	100
JH-10W-21	21	16.8	63	1	640	250	100
JH-10W-24	24	19.2	72	1	740	250	100
JH-10W-27	27	21.6	81	1	740	250	100
JH-10W-30	30	24	90	1	890	250	100
JH-10W-33	33	26.4	99	1	890	250	100
JH-10W-36	36	28.8	108	1	1115	250	100
JH-10W-42	42	33.6	126	2	1260	400	100
JH-10W-48	48	39	139	2	1260	400	100
JH-10W-54	54	42	160	2	1260	400	100
JH-10W-60	60	48	178	2	1465	400	100
JH-10W-66	66	52.8	196	2	1465	400	100
JH-10W-72	72	57	214	2	2255	400	100
JH-10W-84	84	67.2	244	2	2255	400	100
JH-10W-90	90	72.5	249	2	2255	400	100
JH-10W-96	96	75	265	3	3555	800	100
JH-10W-108	108	84	281	3	3555	800	100
JH-10W-120	120	96	300	3	4153	800	100
JH-10W-150	150	120	416	3	5040	800	100
JH-10W-200	200	156	520	3	7110	800	100

3..

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (KVR.MS)	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-20W-108	108	84	281	3	3555	800	100
JH-20W-120	120	96	300	3	4153	800	100
JH-20W-150	150	120	416	3	5040	800	100
JH-20W-200	200	156	520	3	7110	800	100

4. Metalloxid -Porzellangehäuse (gapsloser) Anstiegsanlagen für das Wechselstromsystem (5Ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (KVR.MS)	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (KVR.MS)	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (20 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (KVR.MS)	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
