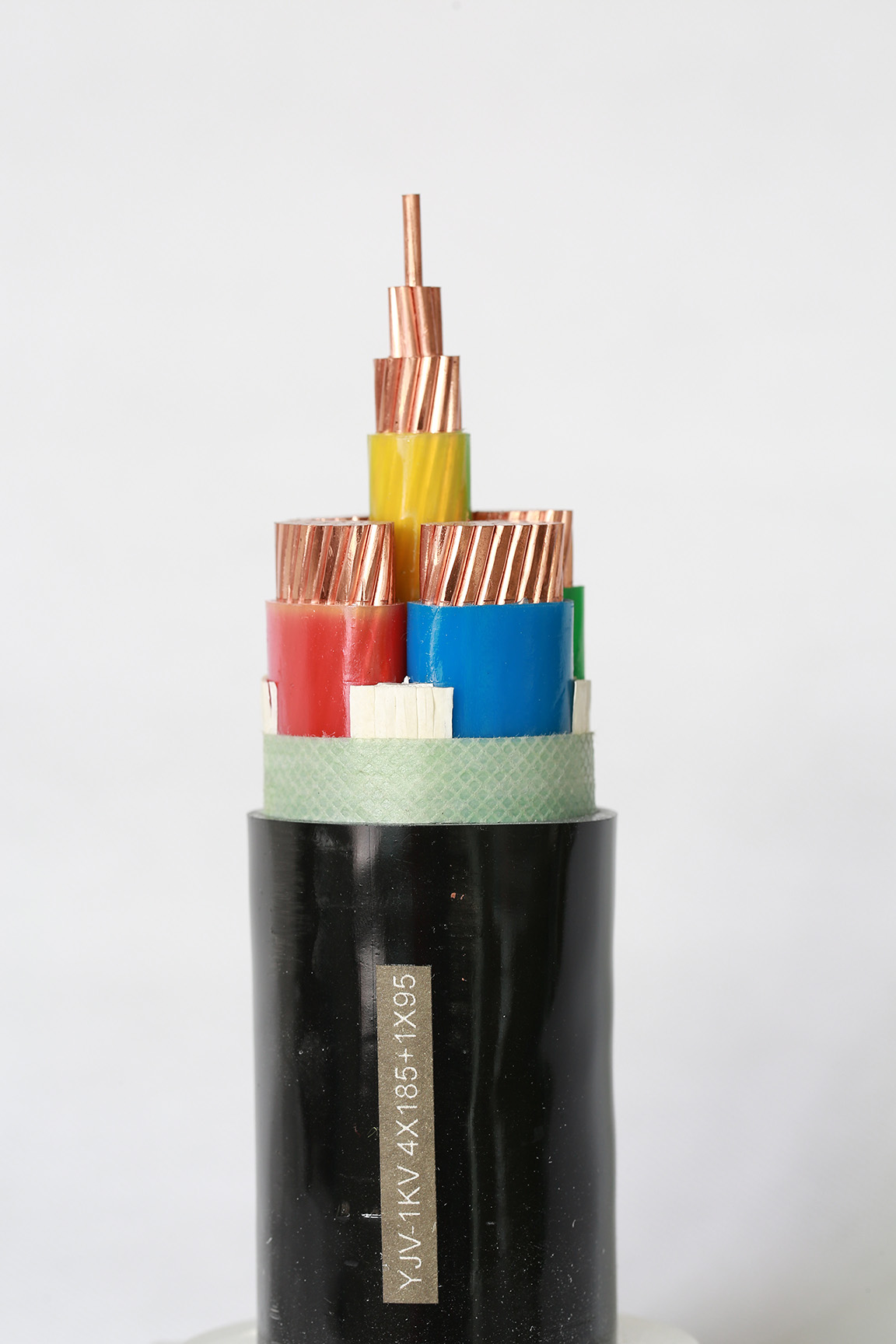

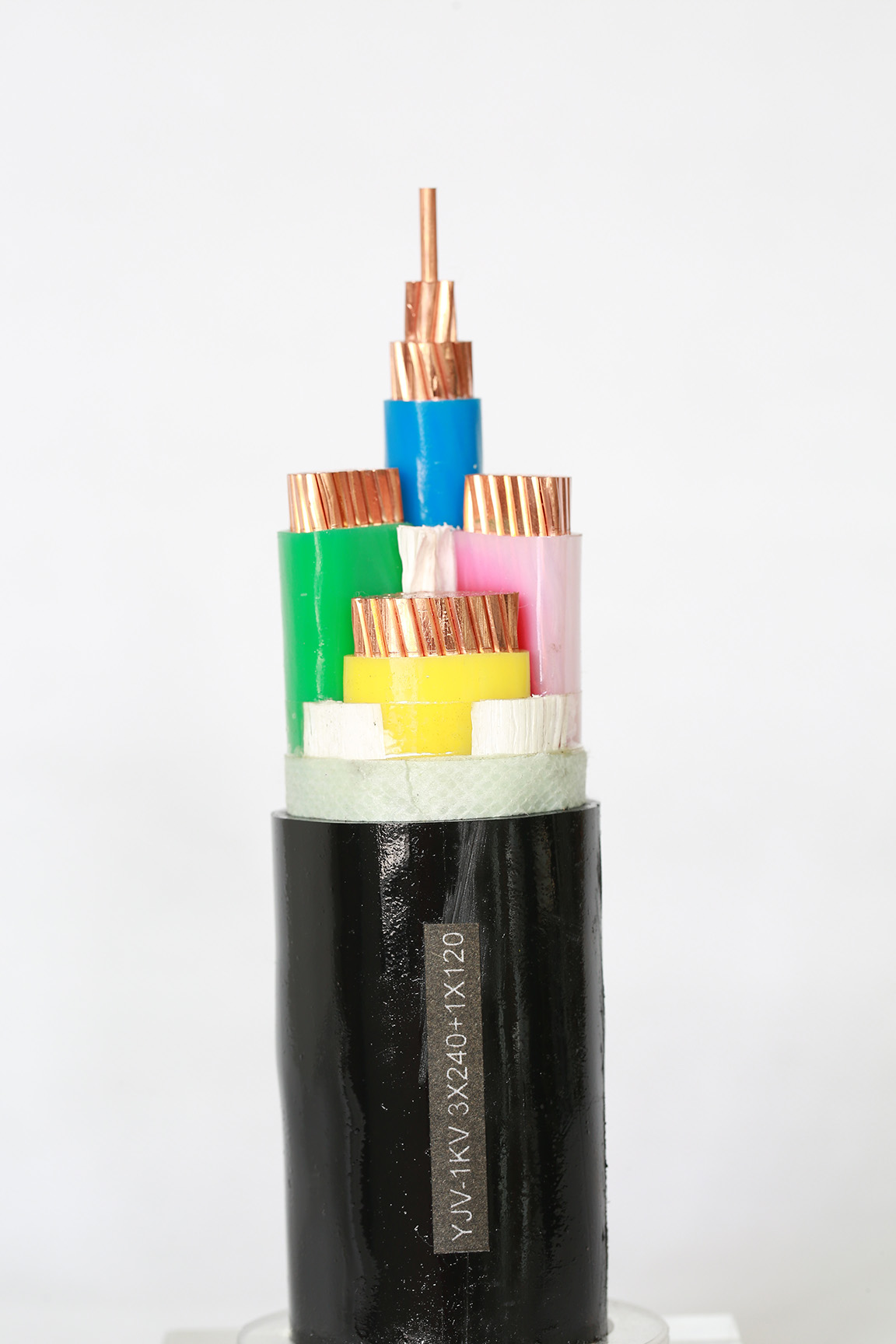

Dieses mit Stahldraht gepanzerte 0,6/1-kV-XLPE-Stromkabel wurde für die robuste und zuverlässige Stromverteilung in anspruchsvollen Industrie- und Infrastrukturanwendungen entwickelt. Ausgestattet mit einem hochleitfähigen Kupferleiter und einer XLPE-Isolierung (vernetztes Polyethylen) gewährleistet es eine hervorragende elektrische Leistung und thermische Stabilität bis zu 90 °C. Das wichtigste Schutzelement – die Stahldrahtarmierung (SWA) – sorgt für außergewöhnliche mechanische Festigkeit und schützt das Kabel vor Quetschungen, Stößen und Schäden durch Nagetiere. Dadurch eignet es sich ideal für die direkte Erdverlegung, unterirdische Installation und den Einsatz in Kabelrinnen oder -kanälen in Industrieanlagen, Bergbaubetrieben und Umspannwerken.
Dieses für Mittelspannungsnetze (MV) konzipierte Hochleistungskabel entspricht internationalen Standards wie IEC 60502-1 und BS 5467 und garantiert Sicherheit und Haltbarkeit in rauen Umgebungen. Seine Konstruktion gewährleistet eine langfristige Zuverlässigkeit für die Stromübertragung in unterirdischen Netzen, erneuerbare Energieprojekte (Solar-/Windparks) und die Stromversorgung auf Baustellen.
| Menge: | |
|---|---|
Das hochbelastbare 6-kV-Stromkabel mit Kupferleiter und XLPE-Isolierung, geschützt durch Stahldrahtarmierung (SWA), ist eine robuste und zuverlässige Lösung für die Übertragung elektrischer Energie in anspruchsvollen Umgebungen.
Dieses Kabel wurde speziell für Mittelspannungsanwendungen entwickelt, bei denen mechanische Festigkeit, elektrische Leistung und langfristige Haltbarkeit von entscheidender Bedeutung sind.
| Branchenbeispiele | |
|---|---|
| Industriell | Energieverteilung, Bergbau, petrochemische Anlagen |
| Stromnetze | Unterirdische Netze, Einspeisungen von Umspannwerken |
| Erneuerbare Energie | Solarparks, Windkraftanlagen |
| Infrastruktur | Tunnel, Flughäfen, Eisenbahnen |
| Materialvorteil | der | Komponente |
|---|---|---|
| Conductor | Kupfer mit hoher Leitfähigkeit | Hervorragende elektrische Leistung |
| Isolierung | XLPE (vernetztes Polyethylen) | Thermische Stabilität, Durchschlagsfestigkeit |
| Rüstung | Stahldrahtpanzerung (SWA) | Mechanischer Schutz gegen Stoß, Druck, Zugbeanspruchung |
| Standardbeschreibung | |
|---|---|
| IEC 60502-1 | Stromkabel mit extrudierter Isolierung – 1 kV bis 30 kV |
| IEC 60228 | Leiter isolierter Kabel |
| IEC 60332 | Tests zur vertikalen Flammenausbreitung |
| IEC 60754 | Gasentwicklung bei der Verbrennung (korrosive/giftige Gase) |
| IEC 60811 | Prüfverfahren für Isolier-/Ummantelungsmaterialien |
| IEC 61034 | Messung der Rauchdichte |
| Standardbeschreibung | |
|---|---|
| ISO 9001 | Qualitätsmanagementsysteme |
| Standardregion | |
|---|---|
| BS 5467 / BS 6622 | britisch |
| DIN VDE 0276 | Deutsch |
| GB/T 12706 | chinesisch |
| IEEE 48 | Endverschlüsse für Wechselstromkabel |
Alle Tests werden in akkreditierten Laboren durchgeführt. Verfügbare Berichte:
Typprüfberichte
Routinetestberichte
Prüfberichte zur Werksabnahme
| Funktionsvorteil | |
|---|---|
| Kupferleiter | Hohe Leitfähigkeit, zuverlässige Leistung |
| XLPE-Isolierung | Thermische Stabilität, lange Lebensdauer |
| Panzerung aus Stahldraht | Mechanischer Schutz für raue Umgebungen |
| IEC-konform | Internationale Akzeptanz |
| ISO 9001 zertifiziert | Gleichbleibende Qualität, Rückverfolgbarkeit |
3,6/6 (7,2) KV, XLPE isoliert, ungepanzert
Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 19)
Conductor Nominal Bereich | Isolationsdicke | Außenscheidedicke | Ca. Gesamt Durchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1,250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1.500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1.790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2.150 | 1.000 | 500 |
240 | 2.6 | 1.9 | 33 | 2.770 | 1,250 | 500 |
300 | 2.8 | 2.0 | 35 | 3.400 | 1.500 | 500 |
400 | 3.0 | 2.1 | 39 | 4,280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5.400 | 2.280 | 500 |
630 | 3.2 | 2.4 | 47 | 6.830 | 2.800 | 500 |
800 | 3.2 | 2.5 | 51 | 8.570 | 3.400 | 400 |
1.000 | 3.2 | 2.6 | 56 | 10.590 | 4,110 | 300 |
Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 20)
Conductor Nominal Bereich | Isolationsdicke | Außenscheidedicke | Ca. Gesamt Durchmesser | Ca. Kabelgewicht | Standardlänge pro Trommel | |
Kupfer | Aluminium | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1,190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1.560 | 1.080 | 500 |
35 | 2.5 | 2.2 | 40 | 1.930 | 1,270 | 500 |
50 | 2.5 | 2.3 | 43 | 2.370 | 1.480 | 500 |
70 | 2.5 | 2.4 | 47 | 3,110 | 1.820 | 500 |
95 | 2.5 | 2.5 | 51 | 4.000 | 2.200 | 500 |
120 | 2.5 | 2.6 | 54 | 4,820 | 2.550 | 500 |
150 | 2.5 | 2.7 | 58 | 5,770 | 2.970 | 500 |
185 | 2.5 | 2.8 | 61 | 6,960 | 3.460 | 500 |
240 | 2.6 | 3.0 | 68 | 8.940 | 4,340 | 400 |
300 | 2.8 | 3.2 | 73 | 10.980 | 5,190 | 300 |
400 | 3.0 | 3.5 | 81 | 13.820 | 6.440 | 250 |
500 | 3.2 | 3.7 | 90 | 17.390 | 7.910 | 200 |
3,6/6 (7,2) KV, XLPE Isolierte Drahtpanzer -PVC -Stromkabel
Single-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabelle 21)
Conductor Nominal Bereich | Isolationsdicke | Ca. Sensenabdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1.100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1,350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1.670 | 1.080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1.950 | 1.200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2.270 | 1,350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2.770 | 1.620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3.440 | 1.930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4,120 | 2,210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5,250 | 2.820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6.450 | 3.340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7.990 | 3.950 | 400 |
Drei-Core, Cu/XLPE/SWA/PVC oder Al/XLPE/SWA/PVC (Tabelle 22)
Conductor Nominal Bereich | Isolationsdicke | Ca. Innere Abdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2,310 | 2,120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2.600 | 2.290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3.080 | 2.600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3.950 | 3.280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4,530 | 3.630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5,510 | 4,210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6.660 | 4,860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7.630 | 5,360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8.800 | 6.000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11.500 | 6,670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13.480 | 8.870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15.920 | 10,130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21.300 | 12.590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25.090 | 15.610 | 200 |
3,6/6 (7,2) KV, XLPE Isoliertes Bandgepanzerte PVC -Stromkabel
Single-Core, Cu/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC (Tabelle 23)
Conductor Nominal Bereich | Isolationsdicke | Ca. Innere Abdeckung Dicke | Rüstung Draht Größe | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1.000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1,240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1.540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1.820 | 1.080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2,120 | 1.200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2.520 | 1,370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3.180 | 1.670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3.850 | 1.950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4.800 | 2.370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5,960 | 2.840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7.450 | 3.410 | 600 |
Drei-Core, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabelle 24)
Conductor Nominal Bereich | Isolationsdicke | Ca. Sensenabdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1,330 | 1.140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1.580 | 1.580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2,310 | 1.880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2.760 | 2.090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3.260 | 2.360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4,100 | 2.810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5,110 | 3,310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5,010 | 3.750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7.050 | 4,250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9.320 | 4,820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10.530 | 5,920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12.730 | 6.940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16.620 | 9.240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20.550 | 11.070 | 200 |
Kupferleiter:
Hohe Leitfähigkeit für eine effiziente Stromübertragung.
Ausgezeichnete mechanische Stärke und Haltbarkeit.
Geeignet für Hochleistungsanwendungen.
XLPE-Isolierung (vernetztes Polyethylen):
Bietet hervorragende thermische und elektrische Eigenschaften.
Hohe Resistenz gegen Wärme, Chemikalien und Feuchtigkeit.
Arbeitet bei höheren Temperaturen im Vergleich zur PVC -Isolierung effizient.
Stahldrahtpanzer:
Bietet überlegenen mechanischen Schutz vor externen Belastungen wie Auswirkungen, Quetschen und Abrieb.
Verbessert die Haltbarkeit des Kabels in harten Umgebungen, einschließlich unterirdischer oder industrieller Umgebungen.
Spannungsbewertung:
Entwickelt für mittelspannende Anwendungen bis zu 6 kV.
Hochleistungskonstruktion:
Gebaut, um extremen Bedingungen standzuhalten, wodurch es ideal für Industrie-, Bergbau- und Außeninstallationen.
Einhaltung:
Erfüllt internationale Standards wie IEC, BS oder ASTM und gewährleisten Sicherheit und Zuverlässigkeit.
Industrieanlagen: Geeignet für die Stromverteilung in Fabriken, Raffinerien und Chemikalienanlagen.
Bergbauvorgänge: Ideal für robuste Umgebungen mit hoher mechanischer Spannung.
Untergrundinstallationen: Vor Feuchtigkeit und physischer Schädigung geschützt.
Projekte für erneuerbare Energien: In Windparks und Solarkraftwerken für zuverlässige Stromübertragung verwendet.
Infrastrukturprojekte: Geeignet für Stromnetze, Tunnel und Baustellen.
Hohe Haltbarkeit: Stahldrahtpanzerung sorgt für eine langfristige Leistung unter schwierigen Bedingungen.
Effiziente Leistungsübertragung: Kupferleiter und XLPE -Isolierung minimieren Energieverluste.
Sicherheit: Die XLPE -Isolierung bietet eine hervorragende Resistenz gegen Kurzstrecken und elektrische Fehler.
Flexibilität: Kann in festen Installationen oder bei mechanischer Belastung ein Problem verwendet werden.
Spannungsbewertung: 6 kV (6000 Volt)
Leitermaterial: Kupfer (Klasse 2 gestrandet)
Isolationsmaterial: XLPE (vernetztes Polyethylen)
Panzerung: Stahldrahtpanzer (SWA)
Hülle: PVC oder LSZH (niedriger Rauch -Null -Halogen) zum zusätzlichen Schutz
Temperaturbereich: -20 ° C bis +90 ° C (Betrieb)
Standards: IEC 60502, BS 5467 oder gleichwertig
Standardverpackung: Holzrollen oder Spulen (100 m - 5000 m Längen).
-Schutz: Feuchtigkeitsdichtes Verpackung, Stoßdämpferpaletten.
- Kennzeichnung: Löschen von Spannungsbewertungen, Zertifizierungen und Stapelcodes.
- Versandkonformität: IEC 60228 für den mechanischen Schutz während des Transports.
