Code: ABC0.6/1KV, NFA2X, ASXS (N), 1-AES.
Standards: HD 626 S1: 1996 Teil 4-Abschnitt F, PL WT92/K396,
CSN 34761-4f.
Konstruktion : Phasenleiter : Aluminiumleiter mit
XLPE -Isolierung
Neutraler Messenger: Aluminiumleiter mit XLPE -Isolierung.
Anwendung: Leiter von Luftbündel werden für Nebenflüsse verwendet
Netzwerke von Stromgebäuden und ihre internen Netzwerke.
Installation : Diese Kabel dürfen nicht begraben werden , auch in
Leitungen.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | ||
(mm²) | min. | Max. | nom. | min. | min | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | |||
16 | 4.6 | 5.1 | 1.2 | 1.00 | 7.8 | 2.60 | |
25 | 5.6 | 6.5 | 1.3 | 1.07 | 10.1 | 107 | 4.17 |
35 | 6.6 | 7.5 | 1.3 | 1.07 | 11.0 | 132 | 5.78 |
50 | 7.7 | 8.6 | 1.5 | 1.25 | 12.5 | 165 | 8.45 |
70 | 9.3 | 10.2 | 1.5 | 1.25 | 14.0 | 205 | 11.32 |
95 | 11.0 | 12.0 | 1.7 | 1.50 | 16.1 | 15.30 | |
120 | 12.5 | 13.5 | 1.8 | 1.60 | 17.6 | 20.00 | |
150 | 13.9 | 15.0 | 1.8 | 1.60 | 18.8 | 25.00 |
* Definiert für die Umgebungstemperatur von 35 ° ℃ und max.Conductor -Temperatur von 80 ° ℃.
Abmessungen neutraler Messenger -Leitungen
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
* Definiert für die Umgebungstemperatur von 35 ° ℃ und max.Conductor -Temperatur von 80 ° ℃.
Abmessungen neutraler Messenger -Leiter
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
Code: ABC0.6/1KV, NFA2X, ASXS (N), 1-AES.
Standards: HD 626 S1: 1996 Teil 4-Abschnitt F, PL WT92/K396,
CSN 34761-4f.
Konstruktion : Phasenleiter : Aluminiumleiter mit
XLPE -Isolierung
Neutraler Messenger: Aluminiumleiter mit XLPE -Isolierung.
Anwendung: Leiter von Luftbündel werden für Nebenflüsse verwendet
Netzwerke von Stromgebäuden und ihre internen Netzwerke.
Installation : Diese Kabel dürfen nicht begraben werden , auch in
Leitungen.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | ||
(mm²) | min. | Max. | nom. | min. | min | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | |||
16 | 4.6 | 5.1 | 1.2 | 1.00 | 7.8 | 2.60 | |
25 | 5.6 | 6.5 | 1.3 | 1.07 | 10.1 | 107 | 4.17 |
35 | 6.6 | 7.5 | 1.3 | 1.07 | 11.0 | 132 | 5.78 |
50 | 7.7 | 8.6 | 1.5 | 1.25 | 12.5 | 165 | 8.45 |
70 | 9.3 | 10.2 | 1.5 | 1.25 | 14.0 | 205 | 11.32 |
95 | 11.0 | 12.0 | 1.7 | 1.50 | 16.1 | 15.30 | |
120 | 12.5 | 13.5 | 1.8 | 1.60 | 17.6 | 20.00 | |
150 | 13.9 | 15.0 | 1.8 | 1.60 | 18.8 | 25.00 |
* Definiert für die Umgebungstemperatur von 35 ° ℃ und max.Conductor -Temperatur von 80 ° ℃.
Abmessungen neutraler Messenger -Leitungen
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
* Definiert für die Umgebungstemperatur von 35 ° ℃ und max.Conductor -Temperatur von 80 ° ℃.
Abmessungen neutraler Messenger -Leiter
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil5-Sektion D, Amka (SFS 2200).
Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Aluminiumleiter.
Anwendung : Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definiert für Umgebungstemperatur von 25 ℃ und max.Conductor -Temperatur von 70 ℃.
Querschnitt | Leiterdurchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter + Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
LV-ABC-Linien mit isoliertem neutralem Messenger
Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil 6-Abschnitt E, Amka (SFS 2200)
Konstruktion: Aluminiumleiter mit XLPE -Isolierung.
Anwendung: Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmolden | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Max. | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definiert für Umgebungstemperatur von 30 ℃ und max. Leitertemperatur von 90 ℃.
Abmessungen neutraler Messenger -Leiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definiert für Umgebungstemperatur von 30 ℃ und Max.
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+k × 16+54,6 | 33.0 |
3 × 50+k × 16+54,6 | 36.0 |
3 × 70+k × 16+54,6 | 37.5 |
3 × 70+k × 25+54,6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+k × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+k × 16+95 | 49.0 |
* Hinweis: k Anzahl der öffentlichen Beleuchtungsleiter (k kann gleich 0,1.2.or 3 sein).
Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil5-Sektion D, Amka (SFS 2200).
Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Aluminiumleiter.
Anwendung : Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definiert für Umgebungstemperatur von 25 ℃ und max.Conductor -Temperatur von 70 ℃.
Querschnitt | Leiterdurchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter + Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
LV-ABC-Linien mit isoliertem neutralem Messenger
Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil 6-Abschnitt E, Amka (SFS 2200)
Konstruktion: Aluminiumleiter mit XLPE -Isolierung.
Anwendung: Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmolden | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Max. | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definiert für Umgebungstemperatur von 30 ℃ und max. Leitertemperatur von 90 ℃.
Abmessungen neutraler Messenger -Leiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definiert für Umgebungstemperatur von 30 ℃ und Max.
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+k × 16+54,6 | 33.0 |
3 × 50+k × 16+54,6 | 36.0 |
3 × 70+k × 16+54,6 | 37.5 |
3 × 70+k × 25+54,6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+k × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+k × 16+95 | 49.0 |
* Hinweis: k Anzahl der öffentlichen Beleuchtungsleiter (k kann gleich 0,1.2.or 3 sein).
Code: ABC 11KV.
Standards: Sans 1713.
Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Ein gestrandeter Leiter mit verzinktem Stahl mit XLPE -Isolierung.
Anwendung: Die gebündelten Luftleiter müssen für kontinuierlich geeignet sein
Betrieb im Freien in tropischen Bereichen in Höhen von bis zu 2200 m über dem Seeweg
Niveau, Luftfeuchtigkeit von bis zu 90%, durchschnittliche Umgebungstemperatur von+30 ℃ mit
ein Minimum von - 1 ℃ und maximal +4 ℃ in direktem Sonnenlicht, schwer
Kochsalzlösung entlang der Küste und Isoceraunic -Werte von bis zu 180
Gewittertage pro Jahr.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Phasenleitereigenschaften
1 | Leitergröße | mm² | 70 | 95 | 185 |
2 | Durchmesser über Leiter. Nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Dicke der Dielektrizität. Nominal | mm | 3.4 | 3.4 | 3.4 |
Minimum an einem Punkt | mm | 2.96 | 2.96 | 2.96 | |
4 | Durchmesser über Isolierung. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Durchmesser über semi-leitender Kernbildschirm . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Kupferklebendicke . Nominal | mm | 0.15 | 1.15 | 2.15 |
7 | Dicke der Scheide. Nominal | mm | 1.8 | 1.8 | 1.8 |
Minimum an einem Punkt | mm | 1.43 | 1.43 | 1.51 | |
8 | Katzenärgröße | mm² | 50 | 50 | 70 |
9 | Gesamtdurchmesser des Bündels.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Nominale Masse | kg/m | 2.64 | 3.25 | 4.65 |
Unterstützung von Katzenärmerkmalen
1 | Katzenärgröße | mm² | 50 | 70 |
2 | Anzahl der Drähte | 7 | 7 | |
3 | Drahtgröße (Durchmesser) | mm | 3.0 | 3.6 |
4 | Minimale Zugfestigkeit jedes Drahtes | KN | 9.26 | 13.13 |
5 | Dehnung in der Pause. Minimum | % | 3.5 | 4.0 |
6 | Dicke der Schutzhülle | |||
Nominal | mm | 1.2 | 1.2 | |
Minimum an einem Punkt | mm | 0.96 | 1.96 | |
7 | Lagenwhsandvoag E1.250S | 21KV/5 min | 21KV/5 min |
Code: ABC 11KV.
Standards: Sans 1713.

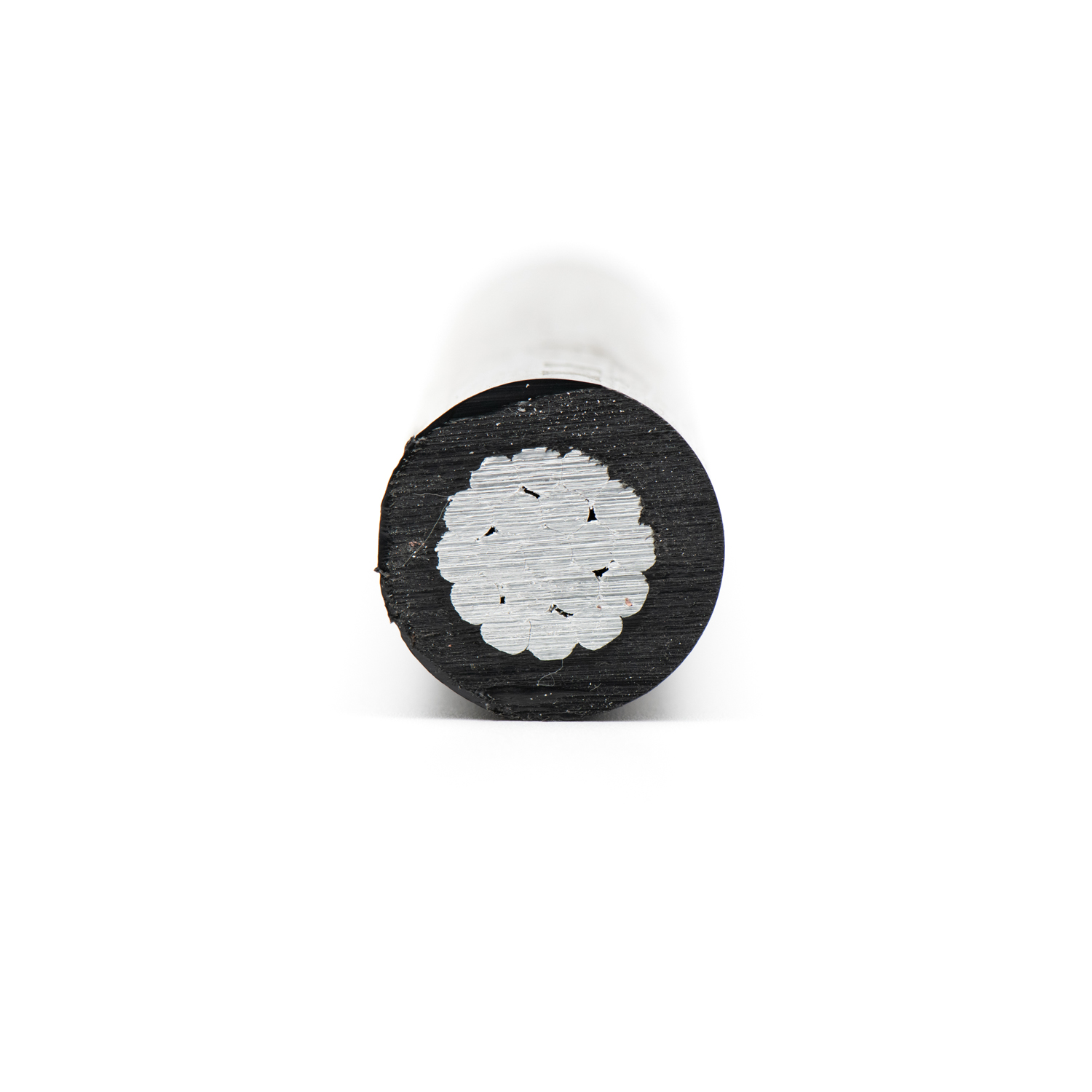

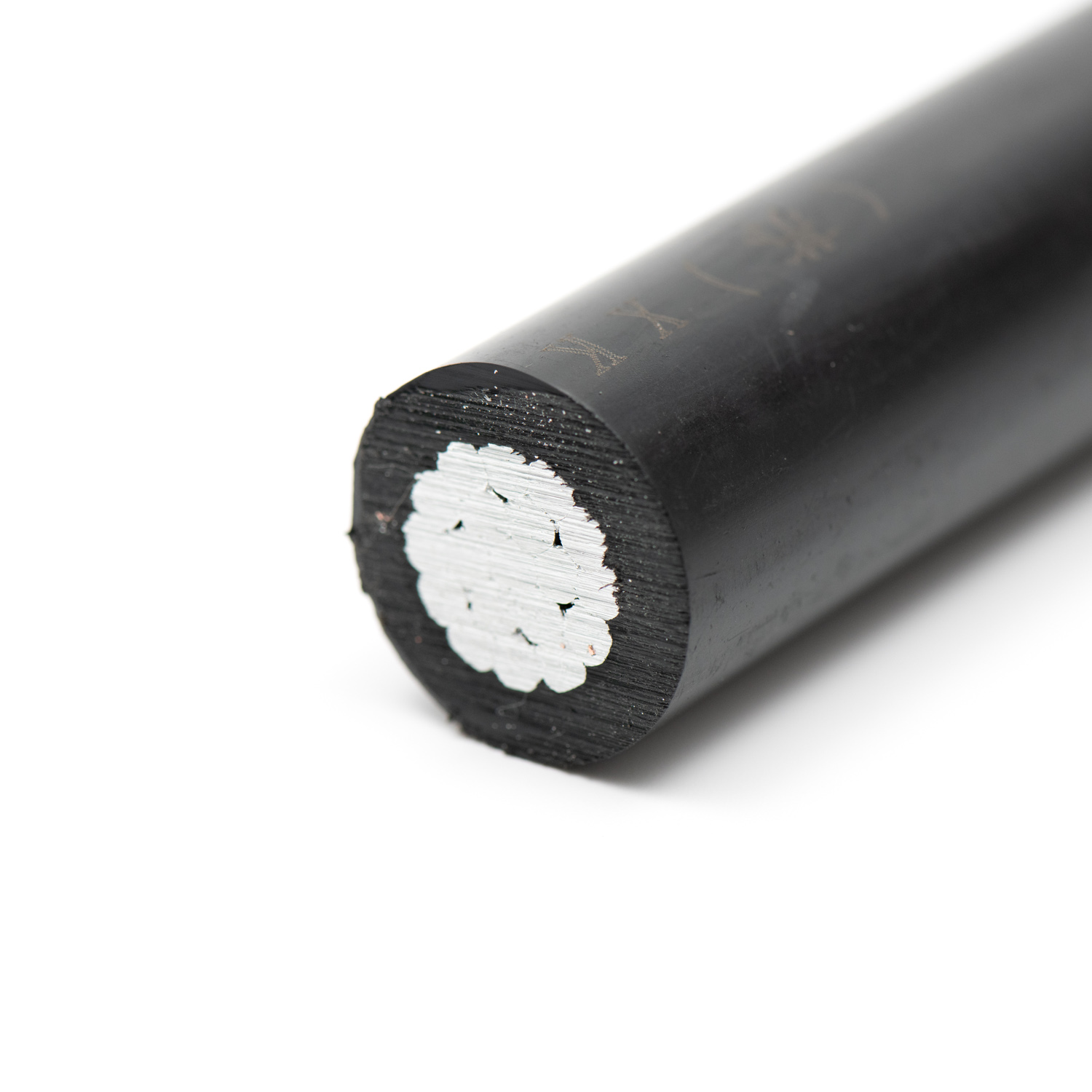

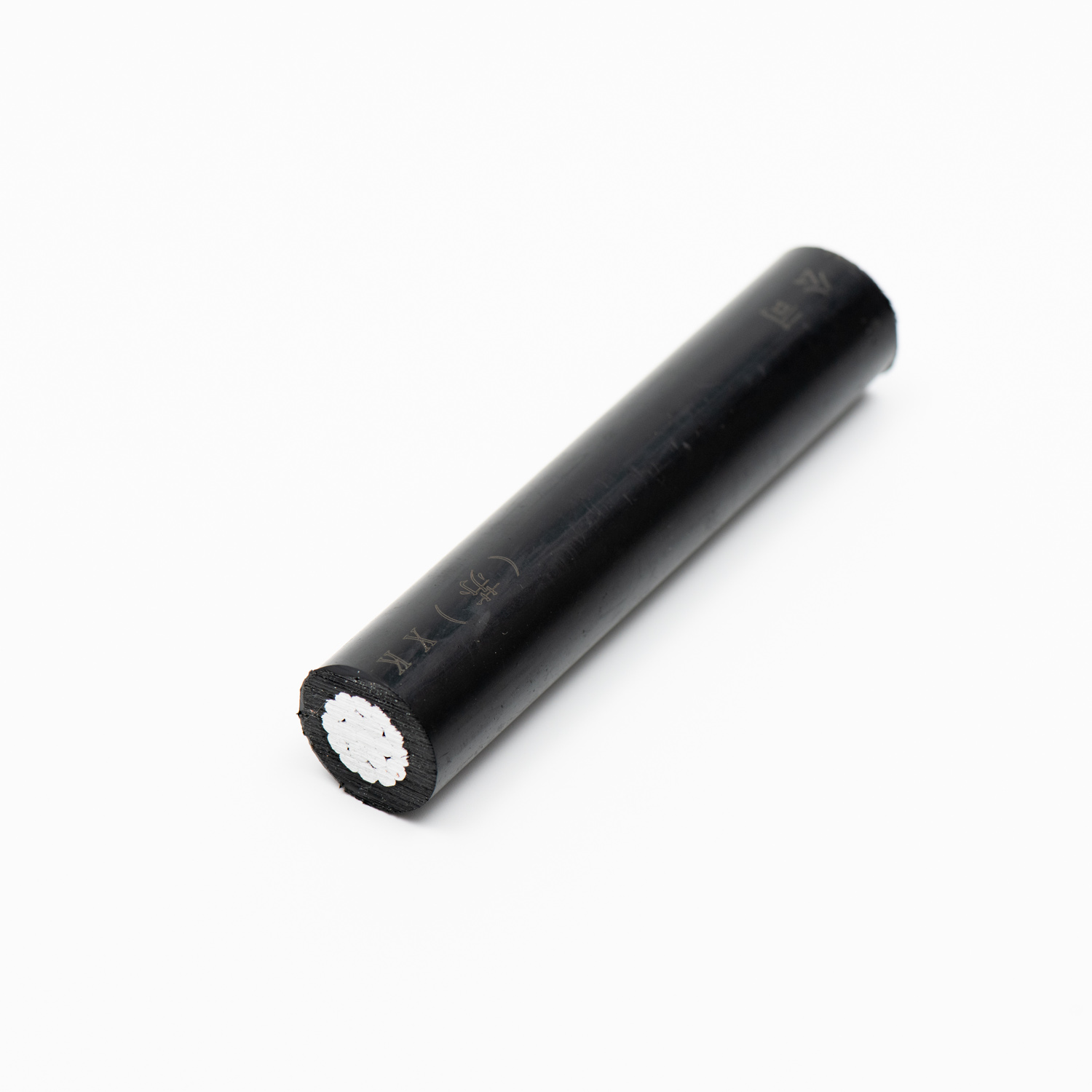

Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Ein gestrandeter Leiter mit verzinktem Stahl mit XLPE -Isolierung.
Anwendung: Die gebündelten Luftleiter müssen für kontinuierlich geeignet sein
Betrieb im Freien in tropischen Bereichen in Höhen von bis zu 2200 m über dem Seeweg
Niveau, Luftfeuchtigkeit von bis zu 90%, durchschnittliche Umgebungstemperatur von+30 ℃ mit
ein Minimum von - 1 ℃ und maximal +4 ℃ in direktem Sonnenlicht, schwer
Kochsalzlösung entlang der Küste und Isoceraunic -Werte von bis zu 180
Gewittertage pro Jahr.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Phasenleitereigenschaften
1 | Leitergröße | mm² | 70 | 95 | 185 |
2 | Durchmesser über Leiter. Nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Dicke der Dielektrizität. Nominal | mm | 3.4 | 3.4 | 3.4 |
Minimum an einem Punkt | mm | 2.96 | 2.96 | 2.96 | |
4 | Durchmesser über Isolierung. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Durchmesser über semi-leitender Kernbildschirm . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Kupferklebendicke . Nominal | mm | 0.15 | 1.15 | 2.15 |
7 | Dicke der Scheide. Nominal | mm | 1.8 | 1.8 | 1.8 |
Minimum an einem Punkt | mm | 1.43 | 1.43 | 1.51 | |
8 | Katzenärgröße | mm² | 50 | 50 | 70 |
9 | Gesamtdurchmesser des Bündels.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Nominale Masse | kg/m | 2.64 | 3.25 | 4.65 |
Unterstützung von Katzenärmerkmalen
1 | Katzenärgröße | mm² | 50 | 70 |
2 | Anzahl der Drähte | 7 | 7 | |
3 | Drahtgröße (Durchmesser) | mm | 3.0 | 3.6 |
4 | Minimale Zugfestigkeit jedes Drahtes | KN | 9.26 | 13.13 |
5 | Dehnung in der Pause. Minimum | % | 3.5 | 4.0 |
6 | Dicke der Schutzhülle | |||
Nominal | mm | 1.2 | 1.2 | |
Minimum an einem Punkt | mm | 0.96 | 1.96 | |
7 | Lagenwhsandvoag E1.250S | 21KV/5 min | 21KV/5 min |
