4E

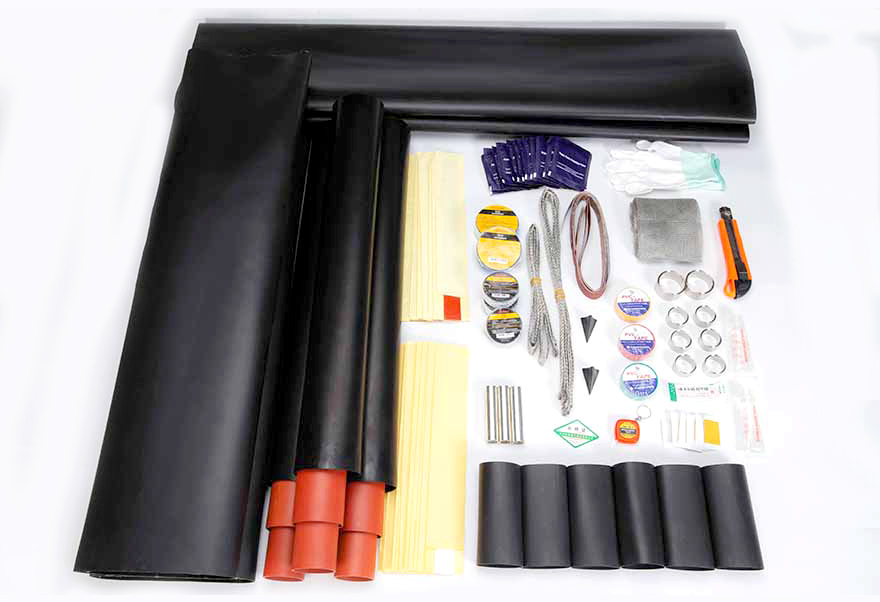

Wärmeschrumpfbare Kabelendverschlüsse sind wesentliche Komponenten in elektrischen Energiesystemen und wurden speziell für Folgendes entwickelt:
Zuverlässige elektrische Isolierung
Mechanischer Schutz
Umweltabdichtung für Stromkabel
Diese aus vernetztem Polyolefin und anderen Materialien auf Polymerbasis hergestellten Anschlüsse schrumpfen radial, wenn sie kontrollierter Hitze ausgesetzt werden (z. B. durch Heißluftpistolen, Brenner oder Öfen) und bilden:
Luftdichte Verschlüsse
Wasserdichte Barrieren
Formschlüssiger Schutz, der sich perfekt an Kabelformen anpasst
Im Gegensatz zu kaltschrumpfbaren oder vorgeformten Alternativen sind Wärmeschrumpfanschlüsse für die Installation auf die Anwendung von Wärme angewiesen. Dies macht sie zu einer praktischen, kostengünstigen und weit verbreiteten Wahl für Anwendungen von Niederspannung (LV) bis Hochspannung (HV), einschließlich Mittelspannungssystemen (MV) bis zu 35 kV.
Wärmeschrumpfanschlüsse werden häufig verwendet in:
Stromverteilungsnetze (Frei- und Untergrund)
Telekommunikationsinfrastruktur
Industrieanlagen (Fabriken, Raffinerien, Bergbau)
Projekte im Bereich erneuerbare Energien (Solarparks, Windkraftanlagen)
Eisenbahn- und Transportsysteme
| Leistungsbeschreibung | |
|---|---|
| Hervorragende Isolierung | Hohe Spannungsfestigkeit, verhindert elektrische Kriechströme und Überschläge |
| Feuchtigkeits- und Chemikalienbeständigkeit | Hält Wasser, Öl, Säuren und industrielle Schadstoffe fern |
| Mechanischer Schutz | Widersteht Abrieb, Stößen und Vibrationen |
| Großer Temperaturbereich | Funktioniert zuverlässig von –55 °C bis +125 °C |
| UV- und Witterungsbeständigkeit | Geeignet für Außen- und Freilandinstallationen |
| Flexible Installation | Passt sich unregelmäßigen Kabelformen und -größen an |
| Kostengünstig | Geringere Material- und Installationskosten im Vergleich zum Kaltschrumpfen |
| Lange Lebensdauer | 30+ Jahre unter normalen Betriebsbedingungen |
Vorbereitung – Das Kabelende wird gemäß den Anschlussanweisungen abisoliert, gereinigt und vorbereitet.
Positionierung – Schrumpfschlauch, Spannungskontrollschlauch und Isolierschlauch werden über das vorbereitete Kabel gelegt.
Erhitzen – Kontrollierte Wärme (normalerweise 120 °C bis 150 °C) wird gleichmäßig mit einer Heißluftpistole oder einem Brenner aufgetragen.
Schrumpfen – Der Schlauch schrumpft radial und bildet eine dichte, nahtlose und hohlraumfreie Schicht um das Kabel.
Abkühlung – Das Material verfestigt sich und erzeugt eine dauerhafte, dauerhafte Versiegelung.

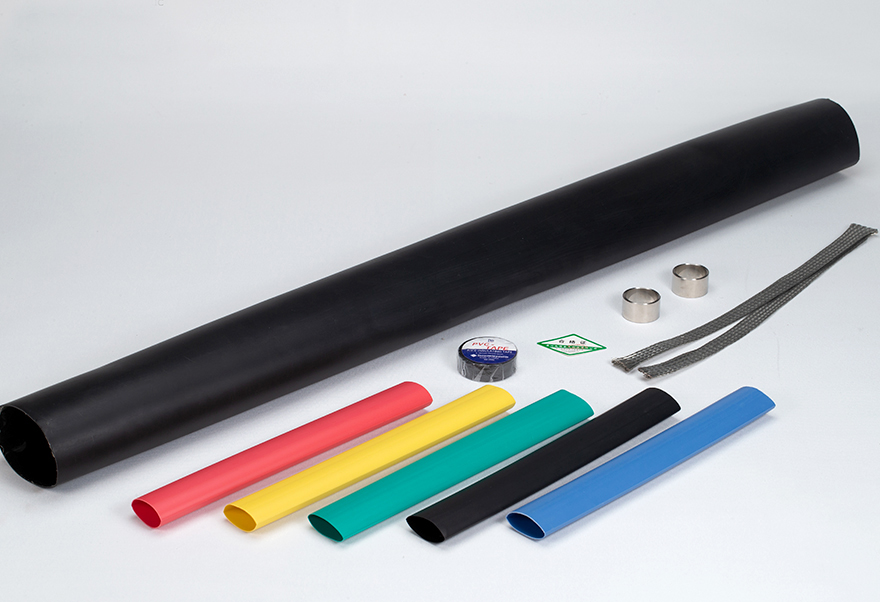

| Typ | Spannungsbereich | Anwendung |
|---|---|---|
| Single-Core-Abschluss | 1 kV – 35 kV | Einadrige Stromkabel |

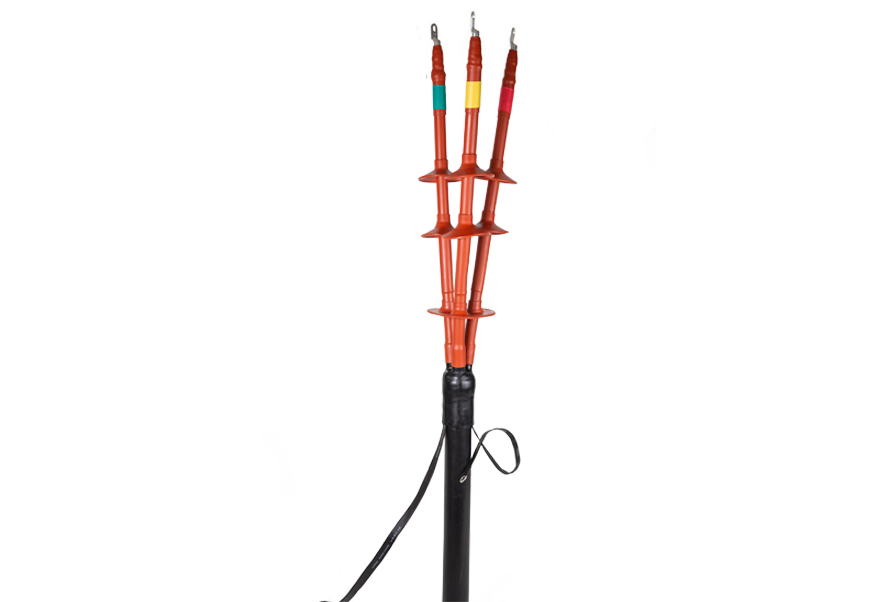

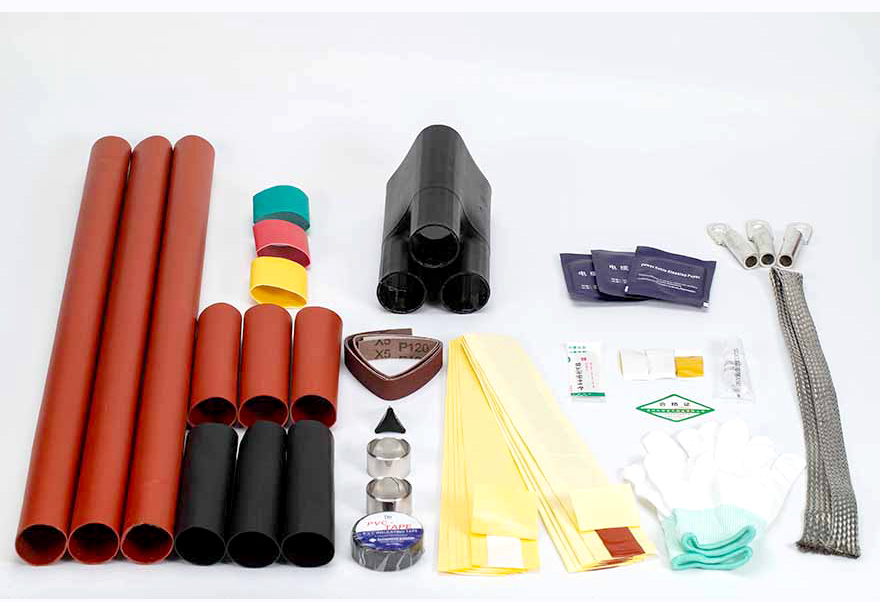

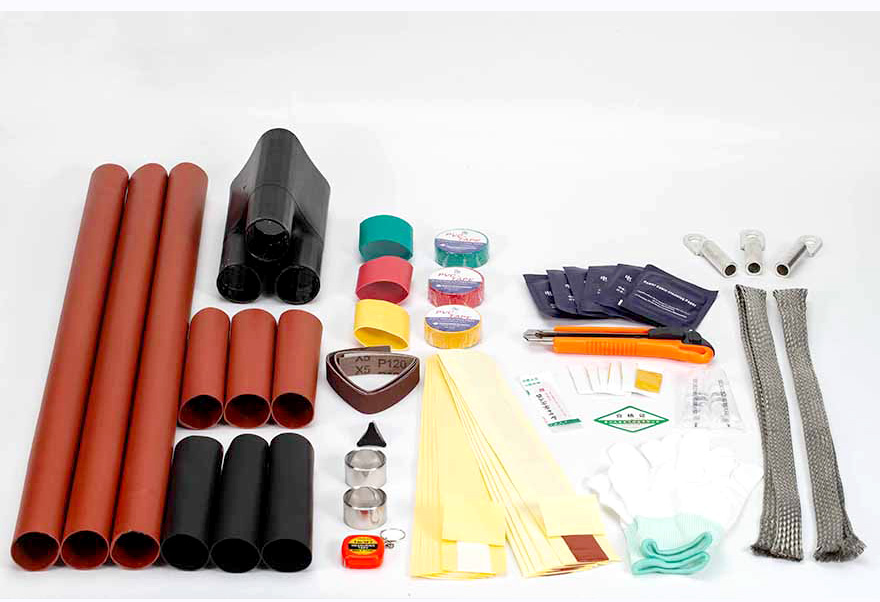

| Dreiadriger Abschluss | 1 kV – 35 kV | Dreileiter-Stromkabel (mit einzelnem oder gemeinsamem Außenmantel) |
| Innenabschluss | 1 kV – 35 kV | Schaltanlagen, Transformatoren, Schalttafeln (geschlossene Räume) |
| Abschluss im Freien | 1 kV – 35 kV | Freileitungen, Umspannwerke, Freilandanlagen (mit Wetterschutzhäuschen) |
| Übergangsbeendigung | 1 kV – 35 kV | Anschließen verschiedener Kabeltypen (z. B. PILC an XLPE) |
| Parameterwert | |
|---|---|
| Nennspannung | 1 kV – 35 kV |
| Betriebstemperatur | –55°C bis +125°C |
| Schrumpftemperatur | 120°C – 150°C |
| Schrumpfverhältnis | 3:1 bis 4:1 (Standard) |
| Material | Vernetztes Polyolefin (XLPO), flammhemmend |
| Farbe | Schwarz, Rot, Gelb, Blau, Grün (kundenspezifisch erhältlich) |
| Brennbarkeitsbewertung | VW-1, UL 224, IEC 60332-1 |
| Spannungsfestigkeit | ≥ 20 kV/mm |
| Volumenwiderstand | ≥ 10⊃1;⁴ Ω·cm |
| Wasseraufnahme | < 0,5 % (24 Stunden bei 23 °C) |
Abschluss von Erdkabeln in städtischen und ländlichen Netzen
Anschluss von plattenmontierten Transformatoren und Schaltanlagen
Abdichten der Enden von Umspannwerkskabeln gegen Feuchtigkeit und Verschmutzung
Schutz von Glasfaserkabeln und Koaxialkabeln vor Umweltschäden
Abdichten von Stromzuführungen für Telekommunikationsmasten
Bereitstellung von Feuchtigkeitsbarrieren in unterirdischen Telekommunikationskanälen
Abschluss von Motorversorgungskabeln in Fabriken und Verarbeitungsbetrieben
Abdichten von Steuerleitungen in rauer Industrieumgebung (Öl, Chemikalien, Staub)
Schutz von Schweißkabeln und tragbaren Stromzuführungen
Abschluss der DC- und AC-Kabel von Solarparks an Wechselrichterstationen
Abdichten der Turmkabel von Windkraftanlagen an Gondel- und Sockelanschlüssen
Schutz der Generatorleitungen von Wasserkraftwerken
Abschluss von Bahnstromkabeln für Schienensysteme
Abdichten von Signalkabeln in Tunneln und entlang von Gleisen
Schutz von Stationsstromzuführungen und Bahnsteigausrüstungskabeln
| Mit vorgeformtem | Warmschrumpf | - | Kaltschrumpfschlauch |
|---|---|---|---|
| Installationswerkzeuge | Heißluftpistole/Taschenlampe | Keine (Kern ziehen) | Keiner |
| Installationszeit | 15–30 Minuten | 10–20 Minuten | 10–15 Minuten |
| Fähigkeitsniveau erforderlich | Mäßig | Niedrig | Niedrig |
| Material | Vernetztes Polyolefin | Silikon / EPDM | Silikon / EPDM |
| Schrumpfmechanismus | Durch Hitze aktiviert | Elastische Entspannung | Vorgeformt (kein Schrumpf) |
| Temperaturbereich | –55°C bis +125°C | –40°C bis +90°C | –40°C bis +90°C |
| UV-Beständigkeit | Gut (schwarz) | Exzellent | Exzellent |
| Kosten | Niedrig | Medium | Hoch |
| Am besten für | LV/MV, kostensensible Projekte | MV/HV, Feldinstallation | MV/HV, hohe Zuverlässigkeit |
Abisolieren des Kabels – befolgen Sie das Abisolierlängendiagramm des Herstellers
Reinigung – Entfernen Sie sämtlichen Staub, Öl und Feuchtigkeit von freiliegenden Oberflächen
Abschleifen – halbleitende Schicht leicht abschleifen, um die Haftung der Rohre unter Kontrolle zu halten
Verwenden Sie eine geeignete Wärmequelle – Heißluftpistole empfohlen (Brenner nur für erfahrene Installateure)
Wenden Sie die Hitze gleichmäßig an – drehen Sie die Heißluftpistole um den Anschluss herum
Temperatur überwachen – Überhitzung vermeiden (Verfärbung weist auf übermäßige Hitze hin)
Auf vollständige Schrumpfung prüfen – keine Falten, Hohlräume oder nicht geschrumpfte Bereiche
Überprüfen Sie die Haftung – der Schlauch sollte fest mit den Kabeloberflächen verbunden sein
Elektrisch prüfen – Isolationswiderstands- und Hochspannungsprüfung nach der Installation durchführen
| Standardbeschreibung | |
|---|---|
| IEC 60502 | Stromkabel mit extrudierter Isolierung (MV-Endverschlüsse) |
| IEC 60227 | PVC-isolierte Kabel (LV-Anschlüsse) |
| IEEE 48 | Standard für Kabelabschlüsse (Nordamerika) |
| UL 486D | Isolierte Kabelanschlüsse (UL-zertifiziert) |
| RoHS | Beschränkung gefährlicher Stoffe |
| ISO 9001 | Qualitätsmanagement (Fertigung) |
F: Was ist der Unterschied zwischen Warmschrumpf- und Kaltschrumpfanschlüssen?
A: Beim Heißschrumpfen ist eine Wärmequelle (Heißluftpistole oder Brenner) erforderlich, um den Schlauch zu schrumpfen, während beim Kaltschrumpfen ein vorexpandierter Silikonschlauch verwendet wird, der sich zusammenzieht, wenn ein abnehmbarer Kern herausgezogen wird. Wärmeschrumpfschläuche sind im Allgemeinen kostengünstiger und bieten einen größeren Temperaturbereich (–55 °C bis +125 °C), während Kaltschrumpfschläuche einfacher und schneller zu installieren sind, insbesondere in engen Räumen.
F: Können Schrumpfanschlüsse im Freien verwendet werden?
A: Ja. Für den Außenbereich geeignete Wärmeschrumpfanschlüsse sind mit Wetterschutzhüllen (auch Regenschutzhüllen oder Schürzen genannt) erhältlich, die die Kriechstrecke erhöhen und Kriechströme verhindern. Der Außenschlauch ist UV-stabilisiert, um einer Verschlechterung durch Sonneneinstrahlung zu widerstehen.
F: Für welchen Spannungsbereich sind Schrumpfanschlüsse geeignet?
A: Wärmeschrumpfanschlüsse sind für Niederspannungsanwendungen (LV) von 1 kV bis hin zu Mittelspannungsanwendungen (MV) bei 35 kV erhältlich. Für höhere Spannungen (66 kV und mehr) werden typischerweise Kaltschrumpf- oder vorgeformte Anschlüsse empfohlen.
F: Wie lange halten Schrumpfanschlüsse?
A: Unter normalen Betriebsbedingungen bieten Schrumpfanschlüsse eine Lebensdauer von über 30 Jahren. Das vernetzte Polyolefin-Material ist beständig gegen thermische Alterung, UV-Strahlung, Feuchtigkeit und die meisten Chemikalien.
F: Sind Schrumpfanschlüsse flammhemmend?
A: Ja. In Kabelanschlüssen verwendete Schrumpfschläuche erfüllen normalerweise die Norm IEC 60332-1 (vertikaler Flammentest) und sind nach VW-1 (UL 224) eingestuft. Dies gewährleistet selbstverlöschende Eigenschaften und verringert das Risiko einer Brandausbreitung.
F: Kann ich Schrumpfanschlüsse ohne Heißluftpistole installieren?
A: Für eine kontrollierte, gleichmäßige Erwärmung empfiehlt sich eine Heißluftpistole. Ein Brenner kann von erfahrenen Installateuren verwendet werden, birgt jedoch ein höheres Risiko einer Überhitzung oder eines Durchbrennens der Rohre. Öfen sind nur für vorgefertigte Baugruppen geeignet, nicht für die Installation vor Ort.
✅ Kostengünstig – geringere Material- und Installationskosten als beim Kaltschrumpfen
✅ Großer Temperaturbereich – –55 °C bis +125 °C, geeignet für extreme Umgebungen
✅ Hohe Spannungsfestigkeit – ≥ 20 kV/mm
✅ Flammhemmend – selbstverlöschend (IEC 60332-1)
✅ UV- und witterungsbeständig – für den Außenbereich geeignet (mit Wetterschutz)
✅ Über 30 Jahre Lebensdauer – bewährte Langzeitzuverlässigkeit
✅ Kompatibel mit Niederspannungs-, Mittelspannungs- und Hochspannungskabeln – bis zu 35 kV
