| Menge: | |
|---|---|

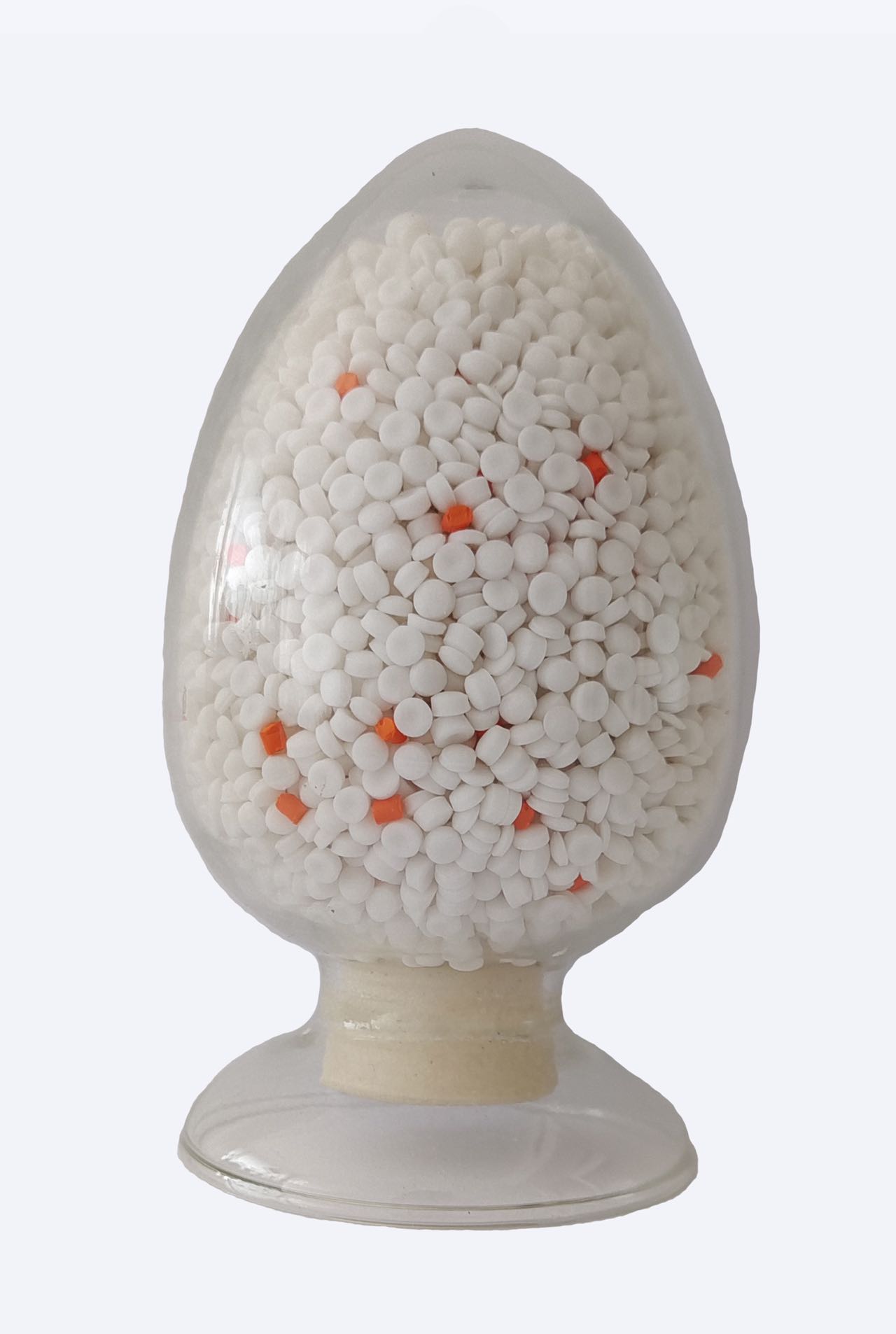

ZC-3241
Artikel | Einheit | Testmethode | S Tandard v auue | Typisch Wert | |
Zugfestigkeit | MPA | IEC 60811-1-1 | ≥ 13,5 | 18.5 | |
Dehnung in der Pause | % | ≥ 350 | 465 | ||
Auswirkung Verspringer Leistung@-76c | Ausfallnummer | Stück | ASTM D746 | ≤ 15/30 | 0/30 |
Nach dem Altern @135c, 168h | Zugfestigkeitsvariation | % | IEC 60811-1-2 | ± 20 | +7 |
Unterbrechung der Dehnung | % | ± 20 | +1 | ||
Heiße Verlängerung bei 200 ° C, 0,2 MPa, 15 min | Dehnung unter der Last | % | IEC 60811-2- 1 | ≤ 80 | 50 |
Permanente Verformung | % | ≤5 | 0 | ||
Dielektrischer Dissipationsfaktor@20c, 50 Hz | － | IEC 60250 | ≤ 0,001 | 0.0003 | |
Relative Dielektrizitätskonstante@20c, 50 Hz | － | ≤ 2,35 | 2.25 | ||
Dielektrische Stärke@20c | MV/m | IEC 60243-1 | ≥ 25 | 37 | |
Volumenwiderstand bei 20c | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Umweltstress -Risswiderstand F50 | HR | IEC 811-4-1 | ≥ 1000 | Passieren | |
Künstlicher Widerstand des Klimaalterung (nach 42 Tagen) | Zugfestigkeitsvariation | % | GB/T 14049 | ± 30 | - 19 |
Unterbrechung der Dehnung | % | ± 30 | -25 | ||
Künstlicher Widerstand des Klimaalterung (nach 21 Tagen) | Zugfestigkeitsvariation | % | ± 15 | -9 | |
Unterbrechung der Dehnung | % | ± 15 | - 11 | ||
Empfehlen Sie für Polyethylenspezifische Extruder. Das Ziehenverhältnis beträgt 18: 1 bis 25: 1 und andere Geräte müssen nach den Umständen angepasst werden.
Zone | Fütterungsabschnitt | Druckabschnitt | Homogenisierungsabschnitt | Modellabschnitt |
Temperaturbereich c | 160- 180 | 180-200 | 200-220 | 220-230 |
- Über die Temperatur steht nur als Referenz.
Für die allgemeine Kabelisolierungsschicht (1 mm Dicke) kann nach 4 Stunden in 90 ° C über heißem Wasser vernetzt werden. Wenn die Dicke der Isolierung größer ist, sollte es angemessen sein, die Badezeit zu verlängern. Erweitert um 1 mm/4h oder verlängern Sie die Zeit nach der spezifischen Wärme für erweiterte Daten.
Bei Raumtemperatur halten ; Die Lagerumgebung sollte sauber , trocken und belüftet sein . Beste Verwendung innerhalb von sechs
Monate ab dem Datum der Produktion; Bitte verbrauchen Sie in 16 Stunden nach dem Öffnen der Tasche.
Verpackung: 25 kg/Beutel (feuchtigkeitsbeständige Aluminiumlaminierte Taschen + Verbundtaschen).
Lagerung: Speichern Sie in sauberen, trockenen, belüfteten Umgebungen bei Raumtemperatur. Innerhalb von 6 Monaten nach der Produktion verwenden; Konsumieren Sie innerhalb von 16 Stunden nach dem Öffnen.
Artikel | Einheit | Testmethode | S Tandard v auue | Typisch Wert | |
Zugfestigkeit | MPA | IEC 60811-1-1 | ≥ 13,5 | 18.5 | |
Dehnung in der Pause | % | ≥ 350 | 465 | ||
Auswirkung Verspringer Leistung@-76c | Ausfallnummer | Stück | ASTM D746 | ≤ 15/30 | 0/30 |
Nach dem Altern @135c, 168h | Zugfestigkeitsvariation | % | IEC 60811-1-2 | ± 20 | +7 |
Unterbrechung der Dehnung | % | ± 20 | +1 | ||
Heiße Verlängerung bei 200 ° C, 0,2 MPa, 15 min | Dehnung unter der Last | % | IEC 60811-2- 1 | ≤ 80 | 50 |
Permanente Verformung | % | ≤5 | 0 | ||
Dielektrischer Dissipationsfaktor@20c, 50 Hz | － | IEC 60250 | ≤ 0,001 | 0.0003 | |
Relative Dielektrizitätskonstante@20c, 50 Hz | － | ≤ 2,35 | 2.25 | ||
Dielektrische Stärke@20c | MV/m | IEC 60243-1 | ≥ 25 | 37 | |
Volumenwiderstand bei 20c | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Umweltstress -Risswiderstand F50 | HR | IEC 811-4-1 | ≥ 1000 | Passieren | |
Künstlicher Widerstand des Klimaalterung (nach 42 Tagen) | Zugfestigkeitsvariation | % | GB/T 14049 | ± 30 | - 19 |
Unterbrechung der Dehnung | % | ± 30 | -25 | ||
Künstlicher Widerstand des Klimaalterung (nach 21 Tagen) | Zugfestigkeitsvariation | % | ± 15 | -9 | |
Unterbrechung der Dehnung | % | ± 15 | - 11 | ||
Empfehlen Sie für Polyethylenspezifische Extruder. Das Ziehenverhältnis beträgt 18: 1 bis 25: 1 und andere Geräte müssen nach den Umständen angepasst werden.
Zone | Fütterungsabschnitt | Druckabschnitt | Homogenisierungsabschnitt | Modellabschnitt |
Temperaturbereich c | 160- 180 | 180-200 | 200-220 | 220-230 |
- Über die Temperatur steht nur als Referenz.
Für die allgemeine Kabelisolierungsschicht (1 mm Dicke) kann nach 4 Stunden in 90 ° C über heißem Wasser vernetzt werden. Wenn die Dicke der Isolierung größer ist, sollte es angemessen sein, die Badezeit zu verlängern. Erweitert um 1 mm/4h oder verlängern Sie die Zeit nach der spezifischen Wärme für erweiterte Daten.
Bei Raumtemperatur halten ; Die Lagerumgebung sollte sauber , trocken und belüftet sein . Beste Verwendung innerhalb von sechs
Monate ab dem Datum der Produktion; Bitte verbrauchen Sie in 16 Stunden nach dem Öffnen der Tasche.
Verpackung: 25 kg/Beutel (feuchtigkeitsbeständige Aluminiumlaminierte Taschen + Verbundtaschen).
Lagerung: Speichern Sie in sauberen, trockenen, belüfteten Umgebungen bei Raumtemperatur. Innerhalb von 6 Monaten nach der Produktion verwenden; Konsumieren Sie innerhalb von 16 Stunden nach dem Öffnen.
