MNS-Schaltanlagen mit niedriger Spannung abziehen

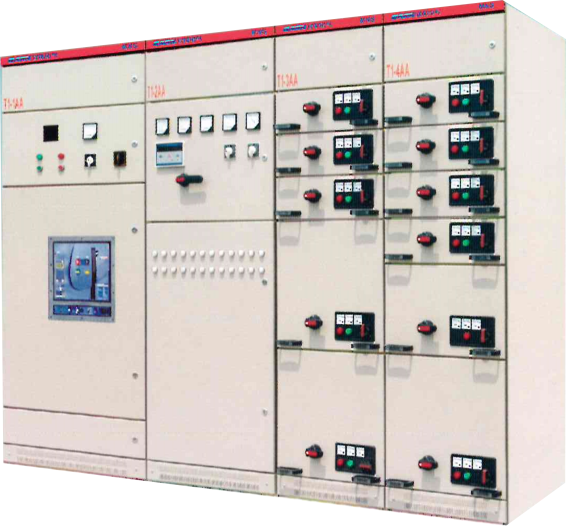

Die ausfahrbare Niederspannungs-Schaltanlage MNS ist eine moderne, modulare und hochflexible Stromverteilungslösung für Niederspannungs-Bordnetze. Durch das ausziehbare Design können einzelne Funktionseinheiten entfernt oder ausgetauscht werden, ohne dass das gesamte System ausgeschaltet werden muss, wodurch die Wartungseffizienz und die Betriebskontinuität erheblich verbessert werden.
Diese Schaltanlage wird häufig verwendet in:
Industrielle Stromverteilung
Handelsgebäude
Infrastrukturprojekte
Kraftwerke und Umspannwerke
| Parameterwert | |
|---|---|
| Bewertungsdämmspannung | 660 V |
| Bewertungsspannung | 380 V / 660 V |
| Hauptsammelschiene – max. Betriebsstrom (IP00) | 5500 A |
| Hauptsammelschiene – max. Betriebsstrom (IP30) | 4700 A |
| Hauptsammelschiene – Kurzzeitstromfestigkeit (eff. Wert) | 100 kA |
| Hauptsammelschiene – Kurzzeitiger Spitzenstrom (max. Wert) | 250 kA |
| Vertikale Sammelschiene (Stromverteilungsschiene) – max. Betriebsstrom | 1000 A |
| Vertikale Sammelschiene – Kurzzeitiger Spitzenstrom | 90 kA / 130 kA |
| Schutzabschluss | IP30, IP40, IP54 |
Die MNS-Schaltanlage erfüllt die Normen IEC 529 und DIN 40050.
| Beschreibung | der Schutzart |
|---|---|
| IP30 | Schutz gegen feste Gegenstände > 2,5 mm (z. B. Werkzeuge, Drähte) |
| IP40 | Schutz gegen feste Gegenstände > 1,0 mm (z. B. feine Werkzeuge, kleine Drähte) |
| IP54 | Staubgeschützt + Schutz gegen Spritzwasser aus allen Richtungen |
Hinweis: Für die Schutzart IP54 wenden Sie sich bitte bei der Bestellung an den Hersteller.
Die GGD-Niederspannungs-Festschaltanlage ist ein kompletter Schaltausrüstungssatz, der in China entwickelt und weit verbreitet ist.
| Standardbeschreibung | |
|---|---|
| IEC 60439-1 | Niederspannungs-Schaltgerätekombinationen |
| GB 7251.1 | Komplette Niederspannungs-Schaltausrüstung und Steuerung |
Die GGD-Serie bietet ein festes (nicht ausfahrbares) Design und eignet sich für Anwendungen, bei denen geringere Kosten und Einfachheit Vorrang vor der modularen Ausbaufähigkeit haben.
| Funktionsvorteil | |
|---|---|
| Ausziehbares Design | Einzelne Einheiten können ohne Systemabschaltung entfernt/ersetzt werden |
| Hohe Kurzschlussfestigkeit | 100 kA (eff.) / 250 kA (Spitze) – geeignet für Systeme mit hohem Fehlerpegel |
| Hoher Betriebsstrom | Hauptsammelschiene bis 5500 A (IP00) / 4700 A (IP30) |
| Flexible Schutzklassen | IP30, IP40, IP54 – anpassbar an verschiedene Umgebungen |
| Modularer Aufbau | Einfache Konfiguration, Erweiterung und Wartung |
| Entspricht den IEC- und GB-Standards | IEC 60439-1, GB 7251.1 |
| Eignung | für den Anwendungsbereich |
|---|---|
| Industrieanlagen | Hohe Stromkapazität, hohe Fehlerfestigkeit |
| Handelsgebäude | Zuverlässige Stromverteilung, einfache Wartung |
| Kraftwerke und Umspannwerke | Zeichnbares Design für kritische Infrastruktur |
| Infrastrukturprojekte | Flughäfen, Eisenbahnen, Rechenzentren |
| Erneuerbare Energiesysteme | Solarparks, Windkraftanlagen |
| Funktion | MNS Ausfahrbarer | GGD behoben |
|---|---|---|
| Design | Ausziehbare (abnehmbare Einheiten) | Fest (nicht entfernbar) |
| Wartung | Geräteaustausch ohne Systemabschaltung | Erfordert das Herunterfahren des Systems |
| Flexibilität | Hoch – modular und erweiterbar | Mäßig |
| Fehler widerstehen | 100 kA / 250 kA | Niedriger (typisch) |
| Schutzart | IP30–IP54 | IP30–IP40 (typisch) |
| Kosten | Höher | Untere |
| Am besten für | Kritische Systeme, hohe Zuverlässigkeit | Kostensensible, einfachere Anwendungen |
✅ Bemessungsisolationsspannung: 660 V
✅ Nennbetriebsspannung: 380 V / 660 V
✅ Hauptsammelschienenstrom: bis zu 5500 A (IP00) / 4700 A (IP30)
✅ Kurzzeitfestigkeit: 100 kA (eff.) / 250 kA (peak)
✅ Vertikaler Sammelschienenstrom: bis zu 1000 A
✅ Schutzarten: IP30, IP40, IP54
✅ Ausfahrbares Design – Wartung ohne Stromabschaltung
✅ Entspricht IEC 60439-1 und GB 7251.1
✅ Modular und erweiterbar – passt sich wechselnden Bedürfnissen an
F: Was ist der Unterschied zwischen MNS- und GGD-Schaltanlagen?
A: MNS ist ausfahrbar – einzelne Einheiten können ohne Systemabschaltung entfernt werden. GGD ist behoben – erfordert das Herunterfahren des Systems für Wartungsarbeiten. MNS bietet eine höhere Fehlerfestigkeit und größere Flexibilität.
F: Wie hoch ist die Nennisolationsspannung?
A: 660 V.
F: Wie hoch ist der maximale Betriebsstrom für die Hauptsammelschiene?
A: 5500 A bei IP00, 4700 A bei IP30.
F: Wie hoch ist die Kurzzeitstromfestigkeit?
A: 100 kA (Effektivwert) und 250 kA (Spitzenwert).
F: Welche Schutzarten sind verfügbar?
A: IP30, IP40 und IP54 (fragen Sie das Werk nach IP54).
F: Welchen Standards entspricht die MNS-Schaltanlage?
A: IEC 60439-1 und GB 7251.1.
F: Wie hoch ist der Nennstrom der vertikalen Sammelschiene?
A: Maximaler Betriebsstrom von 1000 A, mit kurzzeitigem Spitzenstrom von 90 kA oder 130 kA.
F: Kann ich IP54-Schutz erhalten?
A: Ja, aber bitte wenden Sie sich bei der Bestellung an den Hersteller, da IP54 eine spezielle Konstruktion erfordert.
| Artikeldetails | |
|---|---|
| Verpackung | Stabile Holzkisten oder Exportverpackungen |
| Versandarten | Seefracht / Luftfracht / Landfracht |
| Dokumentation | Packliste, Handelsrechnung, Qualitätszertifikat, Prüfberichte (auf Anfrage) |
