I. Allgemeine Einführung

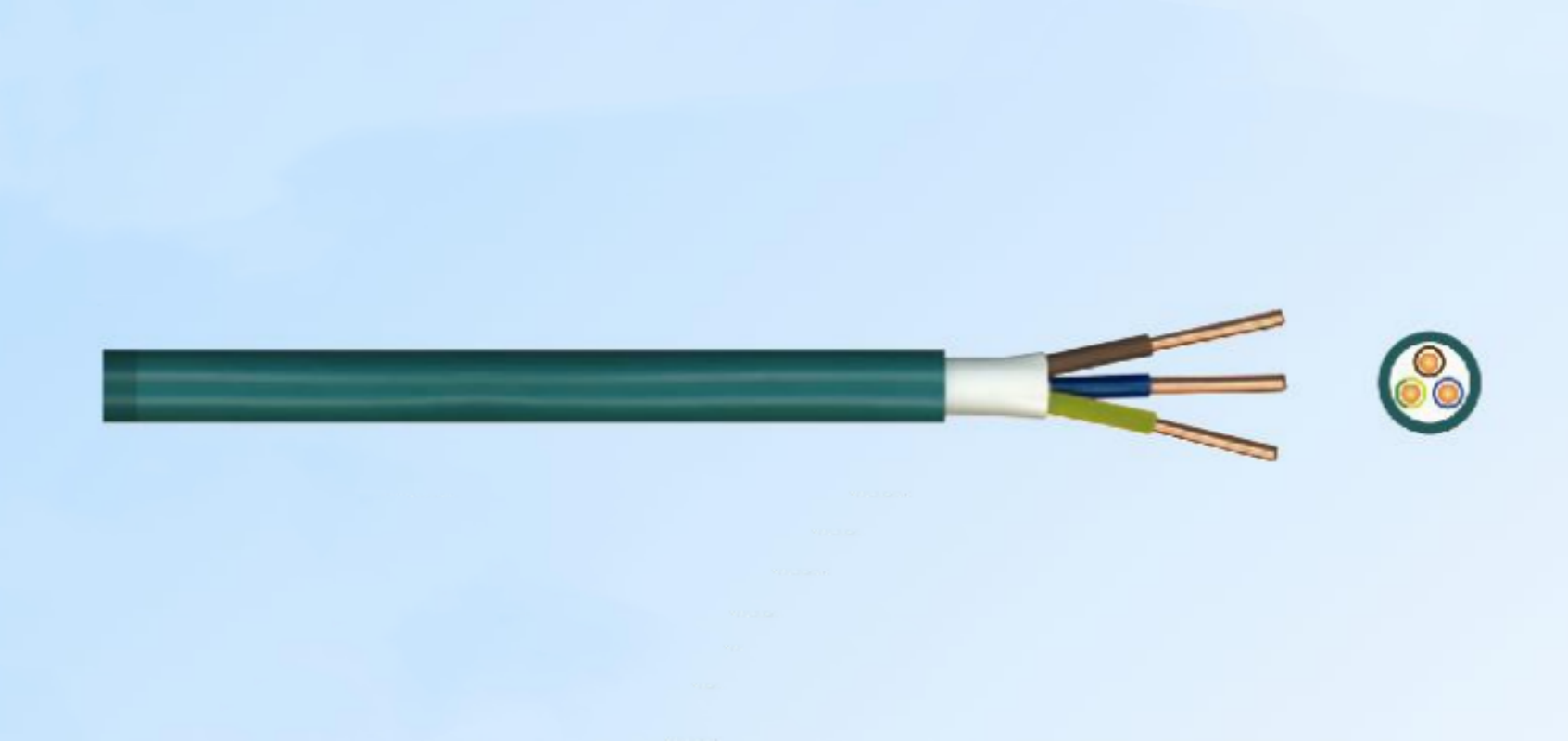

Das für 0,6/1kV -Anwendungen ausgelegte N2XH -Kabel hält an den Standard -VDE 276 - 604 Standard. Es verfügt über ein Brand - Sicherheit - zentriertes Design und ist es zu einer idealen Wahl für Bereiche mit einem hohen Brandrisiko und überfüllten Orten wie Einkaufszentren, Geschäftszentren, Hotels, Schulen und Tunneln.
Ii. Technische Spezifikationen
1. Nennspannung
Das N2XH -Kabel wird für 0,6/1kV (U₀/U) bewertet, was für einen weiten Bereich von mittelgroßen Spannungsstromverteilungssystemen geeignet ist.
2. Leiter
Der Leiter besteht entweder aus festem oder gestrandetem Kupfer. Für Querschnitt - Schnittflächen von 16 mm² und darunter wird ein fester hoch - Reinheit Sauerstoff - freies Kupfer verwendet. Das Kupfer hat eine Reinheit von mindestens 99,97% und ist Oberflächen - aus der Oberfläche, um Oxidation zu verhindern, um eine hervorragende elektrische Leitfähigkeit und eine lange Stabilität zu gewährleisten.
Für Kreuzungsflächen über 16 mm² werden gestrandete Kupferleiter angewendet. Sie bestehen aus mehreren feinen, gestrandeten Kupferdrähten, die eine verbesserte Flexibilität bieten und gleichzeitig eine hochwertige elektrische Leistung aufrechterhalten. Die gestrandeten Leiter entsprechen den Standards der IEC 60228 Klasse 1 (für Festkörper) und der Klasse 2 (für gestrandete).
3. Isolierung
Das Isolationsmaterial ist Kreuz - verknüpftes Polyethylen (XLPE). XLPE bietet hervorragende Eigenschaften für elektrische Isolierung. Es kann einer langen Temperatur von 90 ℃ standhalten. Bei einem kurzen Schaltkreis kann das Kabel eine Temperatur von bis zu 250 ° C für maximal 5 Sekunden ohne signifikante Schädigung der Isolierung ertragen, um einen zuverlässigen Betrieb unter abnormalen Bedingungen zu gewährleisten.
4. Füllstoff
Es wird ein spezieller niedriger Rauch, ein Feuer, das Repräsentanten und Halogen - freie (LSFOH) Füllstoff verwendet. Dieser Füllstoff hat einen Sauerstoffindex von mindestens 35%, was bedeutet, dass er sehr gegen Verbrennung resistent ist. Wenn es dem Feuer ausgesetzt ist, wird die Ausbreitung von Flammen unterdrückt. Darüber hinaus beträgt die Rauchdichte weniger als oder gleich 40%, gemessen nach IEC 61034 - 2, wodurch die Sehvermögen bei einem Brand minimiert wird.
5. Scheide
Die Hülle besteht auch aus einem speziellen LSFOH -Material. Es hat eine Küstenhärte von 85 ± 5, was einen guten mechanischen Schutz für die inneren Komponenten des Kabels bietet. Darüber hinaus trifft es den UL 746C -Außenstandard für die Wetterbeständigkeit, um sicherzustellen, dass das Kabel in verschiedenen Umgebungsbedingungen sowohl in Innenräumen als auch im Freien verwendet werden kann.
III. Feuer - Sicherheit - Zentrales Design
Die Verwendung von LSFOH -Materialien sowohl im Füllstoff als auch in der Hülle ist ein wichtiges Merkmal des N2XH -Kabels. Im Falle eines Brandes spielen diese Materialien eine entscheidende Rolle. Sie unterdrücken die Ausbreitung von Flammen effektiv und verringern das Risiko des Feuers eskalieren. Das niedrige Rauchemissionsmerkmal ist in überfüllten oder geschlossenen Bereichen besonders wichtig. Mit einer leichten Durchlässigkeit von mindestens 60% bei 4% (getestet nach ASTM E662 -Standard), hilft es, die Sichtbarkeit für Menschen sicher zu evakuieren. Darüber hinaus gibt das Kabel keine giftige Halogen -Halogen frei, da die HCl -Freisetzungsmenge weniger oder gleich 5 mg/g beträgt (in Übereinstimmung mit IEC 61249 - 2 - 11), weit unterhalb der in der EU -ROHS -Richtlinie angegebenen Grenze von 90 mg/g. Dies reduziert den Schaden an die menschliche Gesundheit und die Umwelt während eines Brandes erheblich.
