Kaltschrumpfbare 6-35-kV-Kabelzubehörteile sind Hochleistungslösungen für Mittelspannungskabelanschlüsse und -verbindungen. Die Serie umfasst:
4E NLS Kaltschrumpf-Innenabschluss

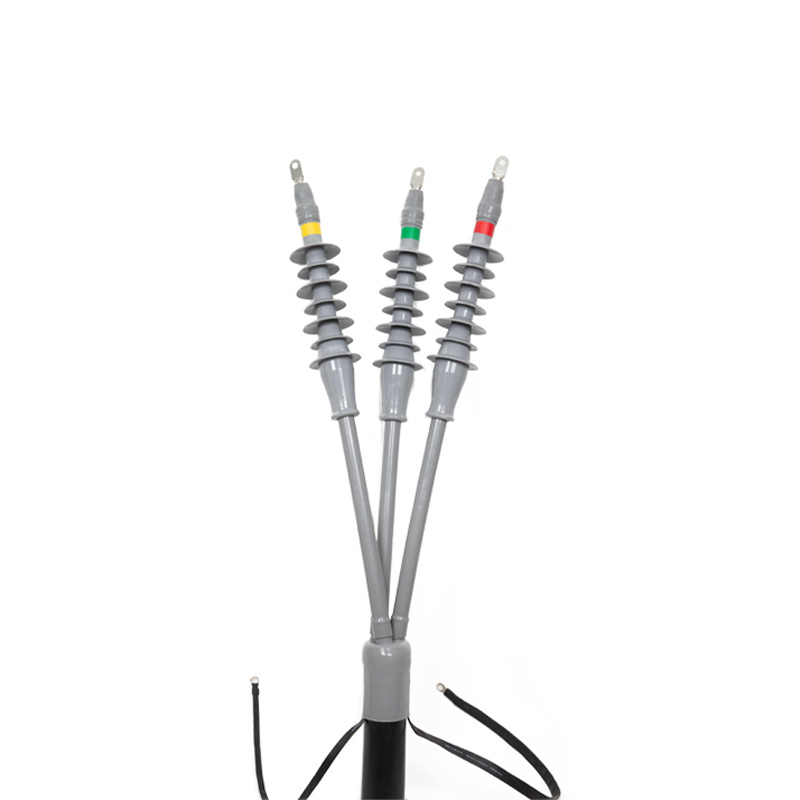

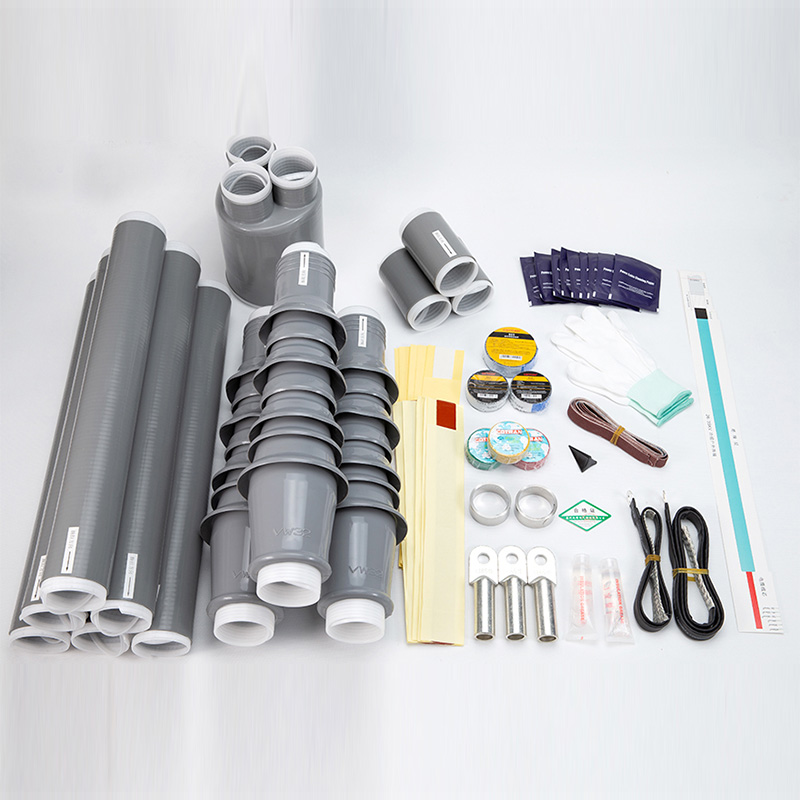

4E WLS Kaltschrumpf-Außenabschluss

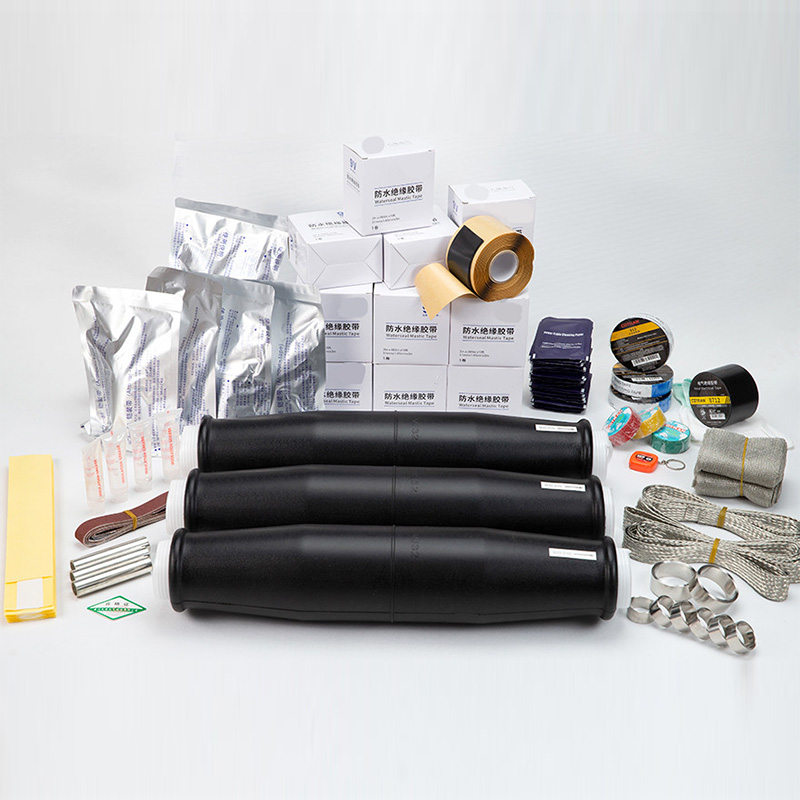

4E JLS Kaltschrumpf-Mittelmuffe
Dieses Zubehör besteht hauptsächlich aus:
Vorgefertigter Körper (integrierter Spannungskegel + Isolierkörper)
Endverschlüsse (innen oder außen) oder Verbindungsrohr (für Mittelverbindung)
Kaltschrumpfender mehradriger Fingerling (für mehradrige Kabel)
Kaltschrumpf-Isolierschläuche und kolorimetrische Schläuche
Der vorgefertigte Körper wird im Spritzgussverfahren aus flüssigem Silikonkautschuk hergestellt und bietet Langzeitstabilität, gleichmäßige elektrische Feldverteilung und gleichmäßigen radialen Druck auf den Kabelkörper.
Hervorragende Schnittstelleneigenschaften verhindern einen Durchschlag aufgrund von Luft- und Kriechströmen während des Kabelbetriebs. Endverschlüsse und Verbindungsrohre sind so konzipiert, dass sie den Anforderungen an das Kabelkernmaterial und den Benutzerspezifikationen entsprechen und einen zuverlässigen Isolationsschutz und wasserdichte Leistung gewährleisten.
| Funktionsbeschreibung | |
|---|---|
| Ausgezeichneter Rohstoff | Vorgefertigter Körper aus hochwertigem Flüssigsilikonkautschuk – hervorragende Isolierung, Dehnung, Durchschlagsfestigkeit und geringe Restverformung nach der Ausdehnung |
| Kaltschrumpfstruktur | Hergestellt unter Verwendung fortschrittlicher Expansionsausrüstung und Stützrohre, um die Produktintegrität ohne Beschädigung während der Expansion sicherzustellen |
| Einfache Installation | Keine spezielle Schulung erforderlich; Geringe Arbeitskosten durch einfache, werkzeuglose Installation |
| Parameterwert | |
|---|---|
| Nennspannung | 6 kV – 35 kV |
| Leistungsfrequenzspannung | Gemäß IEC 60502 (abhängig von der Spannungsklasse) |
| Blitzstoßfestigkeit | Gemäß IEC 60502 |
| Partieller Entladungsniveau | ≤ 10 pC bei 1,73 U₀ |
| Bewertungsstrom | Bis zu 630 A / 800 A / 1250 A (je nach Kabelgröße) |
| Kurzschlussstrom (1 Sek.) | Bis zu 31,5 kA |
| Betriebstemperatur | -40 ° C bis +90 ° C. |
| Produkttyp | - | Modellanwendung |
|---|---|---|
| Kaltschrumpf-Innenabschluss | 4E NLS | Für Innenschaltanlagen, Transformatoren und Schalttafeln |
| Kaltschrumpf-Außenanschluss | 4E WLS | Für Freileitungen im Freien, Umspannwerke und freiliegende Installationen |
| Kaltschrumpf-Mittelverbindung | 4E JLS | Für den direkten Anschluss von XLPE- oder PILC-Kabeln |
| Branchenanwendung | |
|---|---|
| Stromverteilungsnetze | 6kV – 35kV Primär- und Sekundärverteilung |
| Umspannwerke | Anschlüsse für Transformatoren und Schaltanlagen |
| Industrieanlagen | Fabriken, Minen, petrochemische Anlagen |
| Erneuerbare Energie | Solarparks, Windkraftanschlüsse |
| Infrastruktur | Tunnel, Flughäfen, Eisenbahnen |
| Leistungsbeschreibung | |
|---|---|
| Hochwertiges Flüssigsilikon | Überlegene elektrische und mechanische Eigenschaften |
| Kaltschrumpftechnik | Keine Hitze erforderlich – sicherere und schnellere Installation |
| Gleichmäßiges elektrisches Feld | Der integrierte Spannungskegel gewährleistet einen PD-freien Betrieb |
| Wasserdicht und versiegelt | Zuverlässiger Schutz gegen eindringende Feuchtigkeit |
| Lange Lebensdauer | 30+ Jahre unter normalen Betriebsbedingungen |
| Breite Kabelkompatibilität | Geeignet für XLPE-, EPR- und PILC-Kabel; Kupfer- oder Aluminiumleiter |
Nennspannung UO/U (ähm) KV | 6/10 (12,5) | 8.7/15 (17,5) | 26/35 (40,5) | Eisenbahn UO = 27,5 | Testergebnis | |||
5 Minuten Frequenzspannungstest | Kein Überschlag ohne Aufschlüsselung unter 4,5UO | Kein Überschlag ohne Aufschlüsselung | ||||||
1 min Frequenzspannung unter Regentest | Kein Überschlag, ohne Aufschlüsselung unter 4UO | Kein Überschlag ohne Aufschlüsselung | ||||||
Teilentladung bei Raumtemperaturtest | Entladungsvolumen unter 1,73UO ≤ 10pc | ≤ 1,6pc | ||||||
Konstante Spannungslastzyklus im Lufttest | Erhitzte 2,5UO und Leiter auf eine Temperatur auf 95-100 ° C dreimal, ohne Abfall ohne Bruch | Kein Überschlag ohne Aufschlüsselung | ||||||
Teilentladung bei Hochtemperaturtests | Erhitzter Kabelleiter auf 95-100 ° C, Entladungsvolumen unter 1,73UO ≤ 10pc | ≤ 1,6pc | ||||||
Teilentladung bei Raumtemperaturtest | Entladungsvolumen unter 1,73UO ≤ 10pc | ≤ 1,6pc | ||||||
Impulsspannung bei Hochtemperaturtests | 75 kV | 95 kV | 200 kV | 250 kV | Kein Überschlag ohne Aufschlüsselung | |||
Erhitzter Kabelleiter auf 95-100 ° C, sowohl positive als auch negative Polarität 10-mal, ohne Überschlag, ohne Bruch | ||||||||
Konstante Spannungslastzyklus -Test | Erhitzte 2,5UO und Leiter auf eine Temperatur auf 95-100 ° C sechzigmal, ohne Abfall ohne Breakdown | Kein Überschlag ohne Aufschlüsselung | ||||||
Teilentladung bei Hochtemperaturtests | erhitzter Kabelleiter auf 95-100 ° C, Abflussvolumen unter 1,73UO ≤ 10pc | ≤ 1,6pc | ||||||
Teilentladung bei Raumtemperaturtest | Entladungsvolumen unter 1,73UO ≤ 10pc | ≤ 1,6pc | ||||||
Impulsspannungstest | 75 kV | 95 kV | 200 kV | 250 kV | Kein Überschlag ohne Aufschlüsselung | |||
Sowohl die positive als auch die negative Polarität 10 -mal, ohne Rückschläge ohne Zusammenbruch | ||||||||
15 Minuten Frequenzspannungstest | Kein Überschlag ohne Aufschlüsselung unter 2,5UO | Kein Überschlag ohne Aufschlüsselung | ||||||
Außen -Kündigungs -Salzspray -Sprühtest | 1,25 UO, 1000h, ohne Abfall, ohne Bruch, keine signifikante elektrische Korrosion und mechanische Schäden | Kein Überschlag ohne Aufschlüsselung | ||||||
Innenabschlussprüfung nass | 1,25 UO, 300H, ohne Abfließen, ohne Breakdown, keine signifikante elektrische Korrosion und mechanische Schäden | Kein Überschlag ohne Aufschlüsselung | ||||||

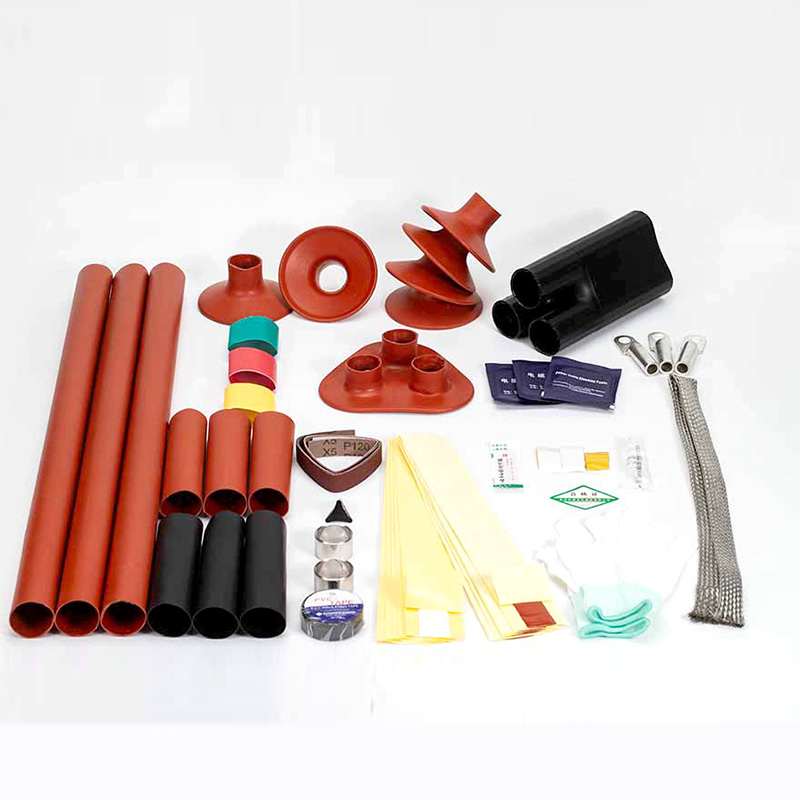

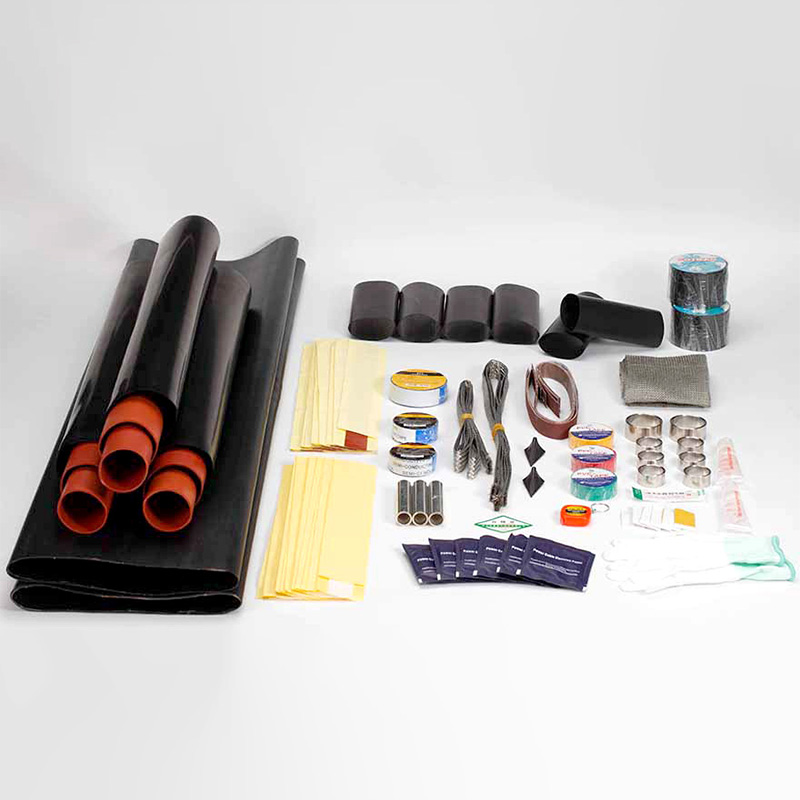

6-35KV Wärme Schrumpfbares Kabelzubehör:
4E-NRS, 4E-WRS, 4E-JRS-Kabelzubehör für die verschrumpfbare Serie werden auf 35 kV und unterhalb des Gummi-Kabels aufgetragen. Kabelzubehör des Wärmeschrumpfes verwendet das Import -Multiphasen -Polymer. Halten Sie bei einer bequemen Installation den geeigneten Radialdruck auf den Kabelkörper, das Grenzflächenmerkmal ist gut. Das Spannungssteuerrohr des Parametertyps zur Verbesserung der Verteilung des elektrischen Feldes, das den Kabel -Außenschildabschnitt im Problem der elektrischen Spannungskonzentration effektiv lösen kann. Die elektrischen Eigenschaften werden von Kabelzubehör für ein verpacktes Typ verbessert, um die Sicherheit und den zuverlässigen Betrieb zu gewährleisten. Die Hauptkomponenten sind röhrchen, im Grunde genommen einschließlich Spannungssteuerrohr, Isolationsrohr, drei Fingerröhrchen, Schutzhülle usw. versiegeltes Rohr usw.
Hauptleistung und Strukturmerkmale:
Technische Leistung: Erfüllen Sie BS EN 50181, IEC60502, GB/T12706 -Anforderungen.
Wärmeschreinrohstoffe: Spannungsrohr ist Parametertyp, gut verteiltes elektrisches Feld am isolierenden Kabel abgeschnitten. Isolierrohr hat einen Insilationseffekt, die Schutzhülse hat einen Schutzeffekt. Produktwärmeschrumpfung ist ziemlich stabil, kann auf die ursprüngliche Größe im Heizungszustand schrumpfen, die verbleibende Verformung ist gering. Alle Produkte verarbeiten in der Fabrik. Es ist nicht erforderlich, Feuer zu verwenden, kein spezielles Training, die Installation ist einfach und schnell.
Es hat eine Resistenz gegen Dreck, Altern und gut wasserdicht, mit überlegener kalthitzebeständiger Leistung.
Die Oberfläche ist glatt und schön.
NEIN | Name | Modell | Stromspannung | Kabelquerschnitt | Stromspannung | Kabelquerschnitt |
1 | Innenkündigung von Hitze schrumpfen | 4e-nrs-8.7/15-1 | 6/10 8.7/10 8.7/15 | 25 ～ 70 mm² | 8.7/15 | 25 ～ 50 mm² |
4e-nrs-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4e-nrs-8.7/15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4e-nrs-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||
2 | Wärmeverkleinerung im Freien im Freien | 4e-wrs-8.7/15-1 | 25 ～ 70 mm² | 25 ～ 50 mm² | ||
4E-WRS-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4E-WRS-8.7/15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4E-WRS-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||
3 | Mitte des Wärmeschreins | 4E-JRS-8.7/15-1 | 25 ～ 70 mm² | 25 ～ 50 mm² | ||
4E-JRS-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4E-JRS-8.7/15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4E-JRS-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||
4 | Innenkündigung von Hitze schrumpfen | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～ 150 mm² | 26/35 | 50 ～ 120 mm² |
4E-NRS-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-NRS-26/35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-NRS-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
5 | Wärmeverkleinerung im Freien im Freien | 4E-WRS-26/35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4E-WRS-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-WRS-26/35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-WRS-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
6 | Mitte des Wärmeschreins | 4E-JRS-26/35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4E-JRS-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-JRS-26/35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-JRS-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² |
Anwendungsszenarien
Mittelspannungsstromsystem: Anwendbar für Stromübertragungs- und Verteilungssysteme mit Spannungsniveaus von 6-35 kV.
Städtische Infrastrukturkonstruktion: Besonders für unterirdische Kabelablagen geeignet, um die Stabilität der städtischen Stromversorgung zu gewährleisten.
Produktvorteile
Einfacher Installationsprozess: Mithilfe der Kaltschrinkentechnologie ist kein spezielles Training erforderlich, und die Installation ist schnell und bequem.
Langzeitstabilität: Das Produkt verfügt über eine hervorragende elektrische Leistung und Anti-Aging-Fähigkeit und kann selbst in langfristigen hohen Temperaturen und hohen Luftfeuchtigkeitsumgebungen stabil arbeiten.
FAQs
F: Für welche Spannungsniveaus von Kabeln sind die Produkte geeignet?
A: Unsere Kabelzubehör mit mittlerer Spannung kalten Schrumpfen eignen sich für Kabelsysteme mit Spannungsstufen von 6-35 kV, die eine Vielzahl von Klemmen und Zwischenverbindungen abdecken, um unterschiedliche Anwendungsanforderungen zu erfüllen.
F: Wie installiere ich Cold Shrink -Kabelzubehör?
A: Dieses Produkt ist sehr einfach im Design und verwendet Kaltschrumpftechnologie, sodass kein spezielles Training erforderlich ist. Befolgen Sie einfach das bereitgestellte Installationshandbuch.
