Metalloxid-Überspannungsschutz für Überspannungsschutz

5 0 Bewertungen

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Produktbeschreibung

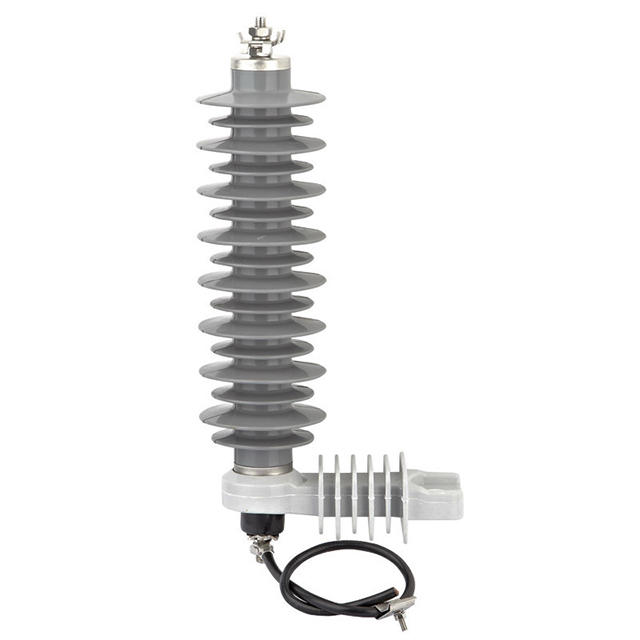

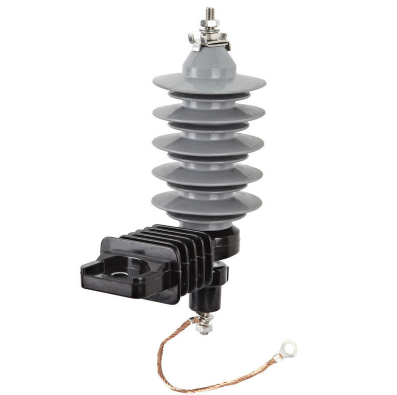

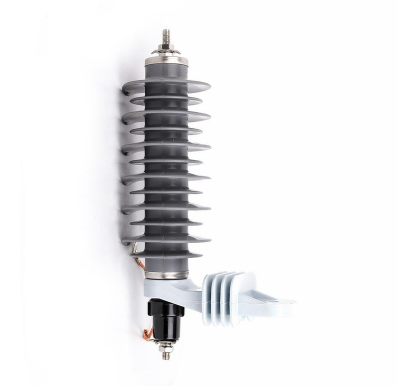

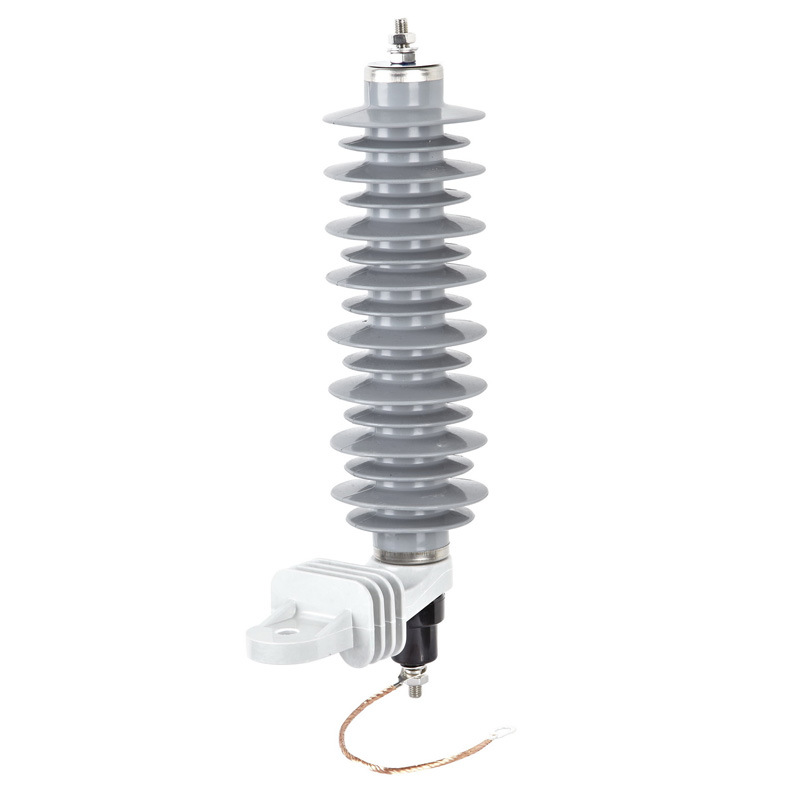

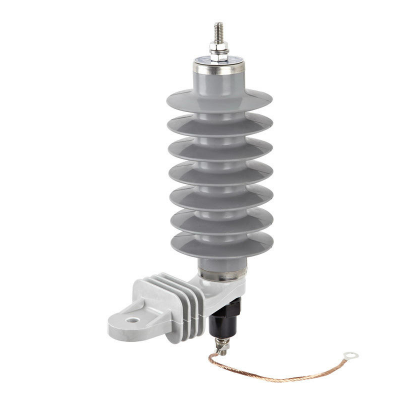

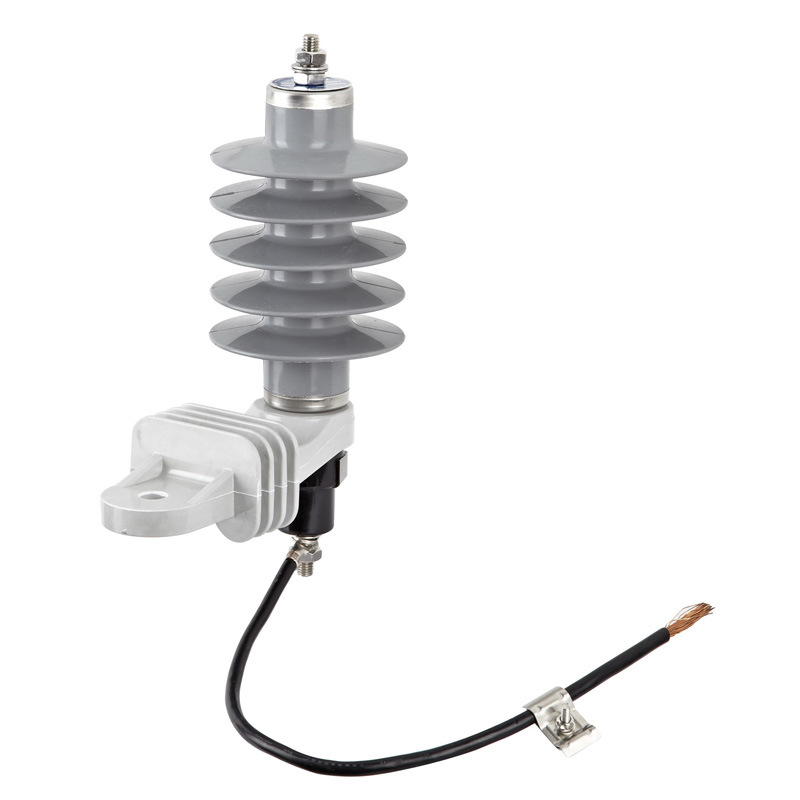

12-kV-Metalloxid-Überspannungsableiter – Zinkoxid-Blitzableiter für Überspannungsschutz

Produktübersicht

Der 12-kV-Metalloxid-Überspannungsableiter ist ein Hochleistungs-Blitzschutzgerät mit hervorragender Schutzleistung, geringem Gewicht, Verschmutzungsbeständigkeit und stabiler Leistung.

Es nutzt die hervorragenden nichtlinearen Voltampere-Eigenschaften von Zinkoxid (ZnO). Unter normaler Betriebsspannung ist der durch den Überspannungsableiter fließende Strom sehr gering (Mikroampere- oder Milliampere-Bereich). Wenn eine Überspannung auftritt, sinkt der Widerstand stark ab, wodurch die Überspannungsenergie abgeführt wird, um einen wirksamen Schutz zu erreichen.

Im Gegensatz zu herkömmlichen Blitzableitern verfügt dieser Metalloxid-Überspannungsableiter über keine Entladungsstrecke – er verlässt sich bei der Entladung und Unterbrechung ausschließlich auf die nichtlinearen Eigenschaften von Zinkoxid.

Überspannungsableiter-Serie – Allgemeine Spezifikationen

Parameterwert
Spannungswerte	0,22 kV – 500 kV (Porzellangehäuse) / 0,22 kV – 220 kV (Verbundgehäuse)
Anwendung	Schutz von Stromübertragungs- und -verteilungssystemen vor Überspannung (Blitzeinschläge, Schaltüberspannungen)

Schlüsselmerkmale

Funktionsbeschreibung
Wohnmöglichkeiten	Silikon-Polymer-Gehäuse (Verbundwerkstoff) oder Porzellangehäuse erhältlich
Einfache Installation und Wartung	Das leichte Design vereinfacht die Handhabung und Installation
Hervorragende Dichtungsfähigkeit	Gewährleistet einen zuverlässigen Betrieb in rauen Umgebungen
Verbesserter Schutz und Zuverlässigkeit	Keine Entladungsstrecke, schnelle Reaktion, hohe Energieaufnahme

Technische Spezifikationen (12-kV-Klasse)

Parameterwert
Nennspannung	12 kV
Technologie	Varistor aus Zinkoxid (ZnO) – lückenlos
Wohnmaterial	Porzellan oder Silikonkautschuk (Polymer)
Nenner Entladungsstrom	5 kA / 10 kA (gemäß Norm)
Hochstromimpuls standhalten	65 kA / 100 kA (4/10 µs)
Restspannung	Gemäß IEC 60099-4
Kriechentfernung	Abhängig von der Verschmutzungsklasse
Standards	IEC 60099-4, IEEE C62.11, GB/T 11032

Anwendungen

Branchenanwendung
Stromübertragungsleitungen	Überspannungsschutz für 12kV-Freileitungen
Vertriebsnetze	Umspannwerke, Transformatoren, Schaltanlagen
Industrielle Energiesysteme	Fabriken, Minen, Raffinerien
Erneuerbare Energie	Solarparks, Windkraftanlagen
Eisenbahnelektrifizierung	Bahnstromsysteme

Warum sollten Sie sich für diesen 12-kV-Überspannungsableiter entscheiden?

Leistungsbeschreibung
Lückenloses Design	Schnellere Reaktion, kein Risiko eines Funkenstreckenausfalls
Hohe Energieaufnahme	ZnO-Varistor mit hervorragender Fähigkeit zur Überspannungsbewältigung
Wartungsfrei	Keine regelmäßige Wartung erforderlich
Wetterbeständig	Geeignet für Küsten-, Wüsten- und verschmutzte Umgebungen
IEC-zertifiziert	Konform mit IEC 60099-4

Arbeitszustand

1. Lufttemperatur: -40 ℃ ~+40 ℃;

2. Höhe: <= 2000 m;

3. Frequenz: 48Hz ~ 62Hz;

V.

5. Die Erdbebenintensität beträgt weniger als 8 Grad;

6. Max. Die Windgeschwindigkeit beträgt 35 m/s.

Haupttechnikparameter

1. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (5 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-5W-6	6	5.1	18		320	150	65
JH-5W-9	9	7.65	27		430	150	65
JH-5W-12	12	10.2	36		430	150	65
JH-5W-15	15	12.75	45		530	150	65
JH-5W-18	18	15.3	54		530	150	65
JH-5W-21	21	16.8	63		640	150	65
JH-5W-24	24	19.2	72		640	150	65
JH-5W-27	27	21.6	81		740	150	65
JH-5W-30	30	24	90		890	150	65
JH-5W-33	33	26.4	99		890	150	65
JH-5W-36	36	28.8	108		1115	150	65

2. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-10W-6	6	5.1	18	1	320	250	100
JH-10W-9	9	7.65	27	1	430	250	100
JH-10W-12	12	10.2	36	1	430	250	100
JH-10W-15	15	12.75	45	1	530	250	100
JH-10W-18	18	15.3	54	1	530	250	100
JH-10W-21	21	16.8	63	1	640	250	100
JH-10W-24	24	19.2	72	1	740	250	100
JH-10W-27	27	21.6	81	1	740	250	100
JH-10W-30	30	24	90	1	890	250	100
JH-10W-33	33	26.4	99	1	890	250	100
JH-10W-36	36	28.8	108	1	1115	250	100
JH-10W-42	42	33.6	126	2	1260	400	100
JH-10W-48	48	39	139	2	1260	400	100
JH-10W-54	54	42	160	2	1260	400	100
JH-10W-60	60	48	178	2	1465	400	100
JH-10W-66	66	52.8	196	2	1465	400	100
JH-10W-72	72	57	214	2	2255	400	100
JH-10W-84	84	67.2	244	2	2255	400	100
JH-10W-90	90	72.5	249	2	2255	400	100
JH-10W-96	96	75	265	3	3555	800	100
JH-10W-108	108	84	281	3	3555	800	100
JH-10W-120	120	96	300	3	4153	800	100
JH-10W-150	150	120	416	3	5040	800	100
JH-10W-200	200	156	520	3	7110	800	100

3..

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-20W-108	108	84	281	3	3555	800	100
JH-20W-120	120	96	300	3	4153	800	100
JH-20W-150	150	120	416	3	5040	800	100
JH-20W-200	200	156	520	3	7110	800	100

4. Metalloxid -Porzellangehäuse (gapsloser) Anstiegsanlagen für das Wechselstromsystem (5Ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (20 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100

Polymer -Metalloxidanlager zum Schutz der elektrischen Geräte

Der Zinkoxid -Überspannungsveranstalter ist ein Blitzschutzgerät mit überlegener Schutzleistung, leichtem Gewicht, Verschmutzungsbeständigkeit und stabiler Leistung. Es verwendet hauptsächlich die guten nichtlinearen Volt-Ampere-Merkmale von Zinkoxid, um den Strom mit einer normalen Arbeitsspannung durch den Überspannungsanlagen (Microamp oder Milliampere) zu machen. Wenn die Überspannung wirkt, sinkt der Widerstand stark und entlüftet die Überspannungsenergie, um die Wirkung des Schutzes zu erreichen. Der Unterschied zwischen dieser Art von Blitzanlagen und dem herkömmlichen Blitzumfang besteht darin, dass er keine Entladungslücke aufweist und die nichtlinearen Eigenschaften von Zinkoxid zum Entladen und Brechen verwendet.

Surge -Verbringungsserie

Allgemein

1. Bewertungen: 0,22 ~ 500 kV (Porzellan), 0,22 ~ 220 kV (Verbund)

2. Anwendung: Zum Schutz des Stromübertragungs- und Verteilungssystems vor Überspannung.

3. Merkmale:

1） Silikonpolymergehäuse Composite Metalloxid -Überspannung und Porzellangehäuse Metalloxid -Überspannungsstörungen sind verfügbar.

2） Einfache Installation und Wartung.

3） gute Versiegelungsfähigkeit, um einen zuverlässigen Betrieb zu gewährleisten.

4） Der Schutz und die Zuverlässigkeit des Überspannungsverordnungen wurden erheblich verbessert.

Arbeitszustand

1. Lufttemperatur: -40 ℃ ~+40 ℃;

2. Höhe: <= 2000 m;

3. Frequenz: 48Hz ~ 62Hz;

V.

5. Die Erdbebenintensität beträgt weniger als 8 Grad;

6. Max. Die Windgeschwindigkeit beträgt 35 m/s.

Haupttechnikparameter

1. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (5 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-5W-6	6	5.1	18		320	150	65
JH-5W-9	9	7.65	27		430	150	65
JH-5W-12	12	10.2	36		430	150	65
JH-5W-15	15	12.75	45		530	150	65
JH-5W-18	18	15.3	54		530	150	65
JH-5W-21	21	16.8	63		640	150	65
JH-5W-24	24	19.2	72		640	150	65
JH-5W-27	27	21.6	81		740	150	65
JH-5W-30	30	24	90		890	150	65
JH-5W-33	33	26.4	99		890	150	65
JH-5W-36	36	28.8	108		1115	150	65

2. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-10W-6	6	5.1	18	1	320	250	100
JH-10W-9	9	7.65	27	1	430	250	100
JH-10W-12	12	10.2	36	1	430	250	100
JH-10W-15	15	12.75	45	1	530	250	100
JH-10W-18	18	15.3	54	1	530	250	100
JH-10W-21	21	16.8	63	1	640	250	100
JH-10W-24	24	19.2	72	1	740	250	100
JH-10W-27	27	21.6	81	1	740	250	100
JH-10W-30	30	24	90	1	890	250	100
JH-10W-33	33	26.4	99	1	890	250	100
JH-10W-36	36	28.8	108	1	1115	250	100
JH-10W-42	42	33.6	126	2	1260	400	100
JH-10W-48	48	39	139	2	1260	400	100
JH-10W-54	54	42	160	2	1260	400	100
JH-10W-60	60	48	178	2	1465	400	100
JH-10W-66	66	52.8	196	2	1465	400	100
JH-10W-72	72	57	214	2	2255	400	100
JH-10W-84	84	67.2	244	2	2255	400	100
JH-10W-90	90	72.5	249	2	2255	400	100
JH-10W-96	96	75	265	3	3555	800	100
JH-10W-108	108	84	281	3	3555	800	100
JH-10W-120	120	96	300	3	4153	800	100
JH-10W-150	150	120	416	3	5040	800	100
JH-10W-200	200	156	520	3	7110	800	100

3..

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-20W-108	108	84	281	3	3555	800	100
JH-20W-120	120	96	300	3	4153	800	100
JH-20W-150	150	120	416	3	5040	800	100
JH-20W-200	200	156	520	3	7110	800	100

4. Metalloxid -Porzellangehäuse (gapsloser) Anstiegsanlagen für das Wechselstromsystem (5Ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (20 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100

Metalloxidzink -Hochspannungs -Anstiegsanlagen für die Gemeinkostenlinie

Der Zinkoxid -Überspannungsveranstalter ist ein Blitzschutzgerät mit überlegener Schutzleistung, leichtem Gewicht, Verschmutzungsbeständigkeit und stabiler Leistung. Es verwendet hauptsächlich die guten nichtlinearen Volt-Ampere-Merkmale von Zinkoxid, um den Strom mit einer normalen Arbeitsspannung durch den Überspannungsanlagen (Microamp oder Milliampere) zu machen. Wenn die Überspannung wirkt, sinkt der Widerstand stark und entlüftet die Überspannungsenergie, um die Wirkung des Schutzes zu erreichen. Der Unterschied zwischen dieser Art von Blitzanlagen und dem herkömmlichen Blitzumfang besteht darin, dass er keine Entladungslücke aufweist und die nichtlinearen Eigenschaften von Zinkoxid zum Entladen und Brechen verwendet.

Surge -Verbringungsserie

Allgemein

1. Bewertungen: 0,22 ~ 500 kV (Porzellan), 0,22 ~ 220 kV (Verbund)

2. Anwendung: Zum Schutz des Stromübertragungs- und Verteilungssystems vor Überspannung.

3. Merkmale:

1） Silikonpolymergehäuse Composite Metalloxid -Überspannung und Porzellangehäuse Metalloxid -Überspannungsstörungen sind verfügbar.

2） Einfache Installation und Wartung.

3） gute Versiegelungsfähigkeit, um einen zuverlässigen Betrieb zu gewährleisten.

4） Der Schutz und die Zuverlässigkeit des Überspannungsverordnungen wurden erheblich verbessert.

Arbeitszustand

1. Lufttemperatur: -40 ℃ ~+40 ℃;

2. Höhe: <= 2000 m;

3. Frequenz: 48Hz ~ 62Hz;

V.

5. Die Erdbebenintensität beträgt weniger als 8 Grad;

6. Max. Die Windgeschwindigkeit beträgt 35 m/s.

Haupttechnikparameter

1. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (5 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-5W-6	6	5.1	18		320	150	65
JH-5W-9	9	7.65	27		430	150	65
JH-5W-12	12	10.2	36		430	150	65
JH-5W-15	15	12.75	45		530	150	65
JH-5W-18	18	15.3	54		530	150	65
JH-5W-21	21	16.8	63		640	150	65
JH-5W-24	24	19.2	72		640	150	65
JH-5W-27	27	21.6	81		740	150	65
JH-5W-30	30	24	90		890	150	65
JH-5W-33	33	26.4	99		890	150	65
JH-5W-36	36	28.8	108		1115	150	65

2. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-10W-6	6	5.1	18	1	320	250	100
JH-10W-9	9	7.65	27	1	430	250	100
JH-10W-12	12	10.2	36	1	430	250	100
JH-10W-15	15	12.75	45	1	530	250	100
JH-10W-18	18	15.3	54	1	530	250	100
JH-10W-21	21	16.8	63	1	640	250	100
JH-10W-24	24	19.2	72	1	740	250	100
JH-10W-27	27	21.6	81	1	740	250	100
JH-10W-30	30	24	90	1	890	250	100
JH-10W-33	33	26.4	99	1	890	250	100
JH-10W-36	36	28.8	108	1	1115	250	100
JH-10W-42	42	33.6	126	2	1260	400	100
JH-10W-48	48	39	139	2	1260	400	100
JH-10W-54	54	42	160	2	1260	400	100
JH-10W-60	60	48	178	2	1465	400	100
JH-10W-66	66	52.8	196	2	1465	400	100
JH-10W-72	72	57	214	2	2255	400	100
JH-10W-84	84	67.2	244	2	2255	400	100
JH-10W-90	90	72.5	249	2	2255	400	100
JH-10W-96	96	75	265	3	3555	800	100
JH-10W-108	108	84	281	3	3555	800	100
JH-10W-120	120	96	300	3	4153	800	100
JH-10W-150	150	120	416	3	5040	800	100
JH-10W-200	200	156	520	3	7110	800	100

3..

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-20W-108	108	84	281	3	3555	800	100
JH-20W-120	120	96	300	3	4153	800	100
JH-20W-150	150	120	416	3	5040	800	100
JH-20W-200	200	156	520	3	7110	800	100

4. Metalloxid -Porzellangehäuse (gapsloser) Anstiegsanlagen für das Wechselstromsystem (5Ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

36 kV Hochspannungs -Überspannungsanlagen für die Verteilungsleitung

Der Zinkoxid -Überspannungsveranstalter ist ein Blitzschutzgerät mit überlegener Schutzleistung, leichtem Gewicht, Verschmutzungsbeständigkeit und stabiler Leistung. Es verwendet hauptsächlich die guten nichtlinearen Volt-Ampere-Merkmale von Zinkoxid, um den Strom mit einer normalen Arbeitsspannung durch den Überspannungsanlagen (Microamp oder Milliampere) zu machen. Wenn die Überspannung wirkt, sinkt der Widerstand stark und entlüftet die Überspannungsenergie, um die Wirkung des Schutzes zu erreichen. Der Unterschied zwischen dieser Art von Blitzanlagen und dem herkömmlichen Blitzumfang besteht darin, dass er keine Entladungslücke aufweist und die nichtlinearen Eigenschaften von Zinkoxid zum Entladen und Brechen verwendet.

Surge -Verbringungsserie

Allgemein

1. Bewertungen: 0,22 ~ 500 kV (Porzellan), 0,22 ~ 220 kV (Verbund)

2. Anwendung: Zum Schutz des Stromübertragungs- und Verteilungssystems vor Überspannung.

3. Merkmale:

1） Silikonpolymergehäuse Composite Metalloxid -Überspannung und Porzellangehäuse Metalloxid -Überspannungsstörungen sind verfügbar.

2） Einfache Installation und Wartung.

3） gute Versiegelungsfähigkeit, um einen zuverlässigen Betrieb zu gewährleisten.

4） Der Schutz und die Zuverlässigkeit des Überspannungsverordnungen wurden erheblich verbessert.

Arbeitszustand

1. Lufttemperatur: -40 ℃ ~+40 ℃;

2. Höhe: <= 2000 m;

3. Frequenz: 48Hz ~ 62Hz;

V.

5. Die Erdbebenintensität beträgt weniger als 8 Grad;

6. Max. Die Windgeschwindigkeit beträgt 35 m/s.

Haupttechnikparameter

1. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (5 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-5W-6	6	5.1	18		320	150	65
JH-5W-9	9	7.65	27		430	150	65
JH-5W-12	12	10.2	36		430	150	65
JH-5W-15	15	12.75	45		530	150	65
JH-5W-18	18	15.3	54		530	150	65
JH-5W-21	21	16.8	63		640	150	65
JH-5W-24	24	19.2	72		640	150	65
JH-5W-27	27	21.6	81		740	150	65
JH-5W-30	30	24	90		890	150	65
JH-5W-33	33	26.4	99		890	150	65
JH-5W-36	36	28.8	108		1115	150	65

2. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-10W-6	6	5.1	18	1	320	250	100
JH-10W-9	9	7.65	27	1	430	250	100
JH-10W-12	12	10.2	36	1	430	250	100
JH-10W-15	15	12.75	45	1	530	250	100
JH-10W-18	18	15.3	54	1	530	250	100
JH-10W-21	21	16.8	63	1	640	250	100
JH-10W-24	24	19.2	72	1	740	250	100
JH-10W-27	27	21.6	81	1	740	250	100
JH-10W-30	30	24	90	1	890	250	100
JH-10W-33	33	26.4	99	1	890	250	100
JH-10W-36	36	28.8	108	1	1115	250	100
JH-10W-42	42	33.6	126	2	1260	400	100
JH-10W-48	48	39	139	2	1260	400	100
JH-10W-54	54	42	160	2	1260	400	100
JH-10W-60	60	48	178	2	1465	400	100
JH-10W-66	66	52.8	196	2	1465	400	100
JH-10W-72	72	57	214	2	2255	400	100
JH-10W-84	84	67.2	244	2	2255	400	100
JH-10W-90	90	72.5	249	2	2255	400	100
JH-10W-96	96	75	265	3	3555	800	100
JH-10W-108	108	84	281	3	3555	800	100
JH-10W-120	120	96	300	3	4153	800	100
JH-10W-150	150	120	416	3	5040	800	100
JH-10W-200	200	156	520	3	7110	800	100

3..

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
JH-20W-108	108	84	281	3	3555	800	100
JH-20W-120	120	96	300	3	4153	800	100
JH-20W-150	150	120	416	3	5040	800	100
JH-20W-200	200	156	520	3	7110	800	100

4. Metalloxid -Porzellangehäuse (gapsloser) Anstiegsanlagen für das Wechselstromsystem (5Ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (20 -ka -Serie)

Modell	Nennspannung (KVR.MS)	Kontinuierliche Betriebsspannung (kvr.ms）	Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP)	Linienentladungsklasse	Kriechentfernung (mm)	2 ms Quadratwellenimpulsstrom standhalten (a)	4/10 μmwerer Strom Impuls stand (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100

*Bestätigungs-Code

Metalloxid-Überspannungsschutz für Überspannungsschutz

12-kV-Metalloxid-Überspannungsableiter – Zinkoxid-Blitzableiter für Überspannungsschutz

Produktübersicht

Überspannungsableiter-Serie – Allgemeine Spezifikationen

Schlüsselmerkmale

Technische Spezifikationen (12-kV-Klasse)

Anwendungen

Warum sollten Sie sich für diesen 12-kV-Überspannungsableiter entscheiden?

ÜBER UNS

PRODUKTE

KONTAKTIEREN SIE UNS
