Niedrigspannungskabelzubehör:

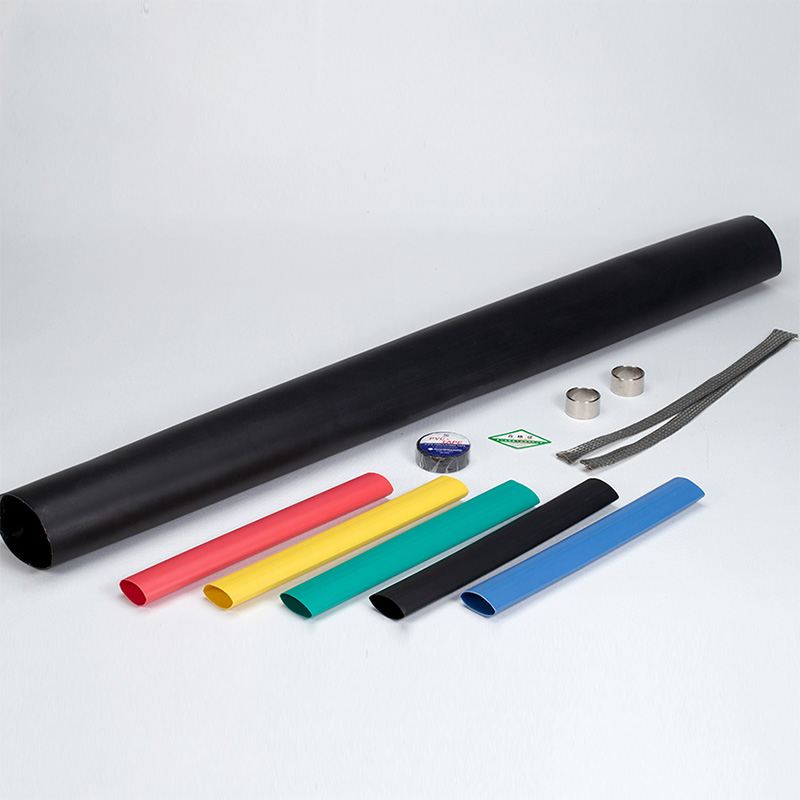

1KV h essen s hrinkable c fähig a ccessories :
1 kV -Kabelzubehör mit Wärme werden in der Verarbeitung von 1 kV -Kabelbeendigung und der mittleren Verbindung weit verbreitet. Die Produkte werden in zwei Kern, drei Kern, vier Kern und fünf Kern unterteilt.
Technische Spezifikation
Artikel | Anforderungen | Testinhalt | Ergebnis |
1 -min -Leistungsfrequenz widerstehen Spannungstest | 4KV NO FLASHOVER, KEIN BRAUCH | 4KV 1min kein Überflutung, kein Zusammenbruch | Passieren |
Lastzyklustest (3 Zyklen) | 5H Erwärmung, 3H -Abkühlung, Leitertemperatur beträgt 75 ° C beim Erhitzen. | 5H Erwärmung, 3H -Abkühlung, Leitertemperatur beträgt 75 ° C beim Erhitzen. | Wie folgt dem Testergebnis |
4H -Leistungsfrequenz standspalten Spannungstest | 2,4 KV ohne Überflutung, kein Zusammenbruch | 2,4 KV 4H Kein Abfließen, kein Zusammenbruch | Passieren |
Produktspezifikationen
| Modell | Querschnittsbereich |
1 kV Einzelkabel Wärme Schrumpfbare Kündigung | Sty-1/1 × -0 | 4-6 |
Sty-1/1 × 0 | 10-16 | |
Sty-1/1 × 1 | 25-50 | |
Sty-1/1 × 2 | 70-120 | |
Sty-1/1 × 3 | 150-240 | |
Sty-1/1 × 4 | 300-400 | |
1 kV zwei Kernkabel Wärme Schrumpfbare Kündigung | Sty-1/2 × -0 | 4-6 |
Sty-1/2 × 0 | 10-16 | |
Sty-1/2 × 1 | 25-50 | |
Sty-1/2 × 2 | 70-120 | |
Sty-1/2 × 3 | 150-240 | |
Sty-1/2 × 4 | 300-400 | |
1 kV drei Kernkabel Wärme Schrumpfbare Kündigung | Sty-1/3 × -0 | 4-6 |
Sty-1/3 × 0 | 10-16 | |
Sty-1/3 × 1 | 25-50 | |
Sty-1/3 × 2 | 70-120 | |
Sty-1/3 × 3 | 150-240 | |
Sty-1/3 × 4 | 300-400 | |
1 kV vier Kernkabel Wärme Schrumpfbare Kündigung | Sty-1/4 × -0 | 4-6 |
Sty-1/4 × 0 | 10-16 | |
Sty-1/4 × 1 | 25-50 | |
Sty-1/4 × 2 | 70-120 | |
Sty-1/4 × 3 | 150-240 | |
Sty-1/4 × 4 | 300-400 | |
1 kV fünf Kernkabel Wärme Schrumpfbare Kündigung | Sty-1/5 × -0 | 4-6 |
Sty-1/5 × 0 | 10-16 | |
Sty-1/5 × 1 | 25-50 | |
Sty-1/5 × 2 | 70-120 | |
Sty-1/5 × 3 | 150-240 | |
Sty-1/5 × 4 | 300-400 | |
1 kV Einzelkabel Wärme Schrumpfbares Mittelgelenk | Sjy-1/1 × -0 | 4-6 |
Sjy-1/1 × 0 | 10-16 | |
Sjy-1/1 × 1 | 25-50 | |
Sjy-1/1 × 2 | 70-120 | |
Sjy-1/1 × 3 | 150-240 | |
Sjy-1/1 × 4 | 300-400 | |
1 kV zwei Kernkabel Wärme Schrumpfbares Mittelgelenk | Sjy-1/2 × -0 | 4-6 |
Sjy-1/2 × 0 | 10-16 | |
Sjy-1/2 × 1 | 25-50 | |
Sjy-1/2 × 2 | 70-120 | |
Sjy-1/2 × 3 | 150-240 | |
Sjy-1/2 × 4 | 300-400 | |
1 kV drei Kernkabel Wärme Schrumpfbares Mittelgelenk | Sjy-1/3 × -0 | 4-6 |
Sjy-1/3 × 0 | 10-16 | |
Sjy-1/3 × 1 | 25-50 | |
Sjy-1/3 × 2 | 70-120 | |
Sjy-1/3 × 3 | 150-240 | |
Sjy-1/3 × 4 | 300-400 | |
1 kV vier Kernkabel Wärme Schrumpfbares Mittelgelenk | Sjy-1/4 × -0 | 4-6 |
Sjy-1/4 × 0 | 10-16 | |
Sjy-1/4 × 1 | 25-50 | |
Sjy-1/4 × 2 | 70-120 | |
Sjy-1/4 × 3 | 150-240 | |
Sjy-1/4 × 4 | 300-400 | |
1 kV Fünf Kernkabel Wärme Schrumpfbares Mittelgelenk | SJY-1/5 × -0 | 4-6 |
Sjy-1/5 × 0 | 10-16 | |
Sjy-1/5 × 1 | 25-50 | |
Sjy-1/5 × 2 | 70-120 | |
Sjy-1/5 × 3 | 150-240 | |
Sjy-1/5 × 4 | 300-400 |

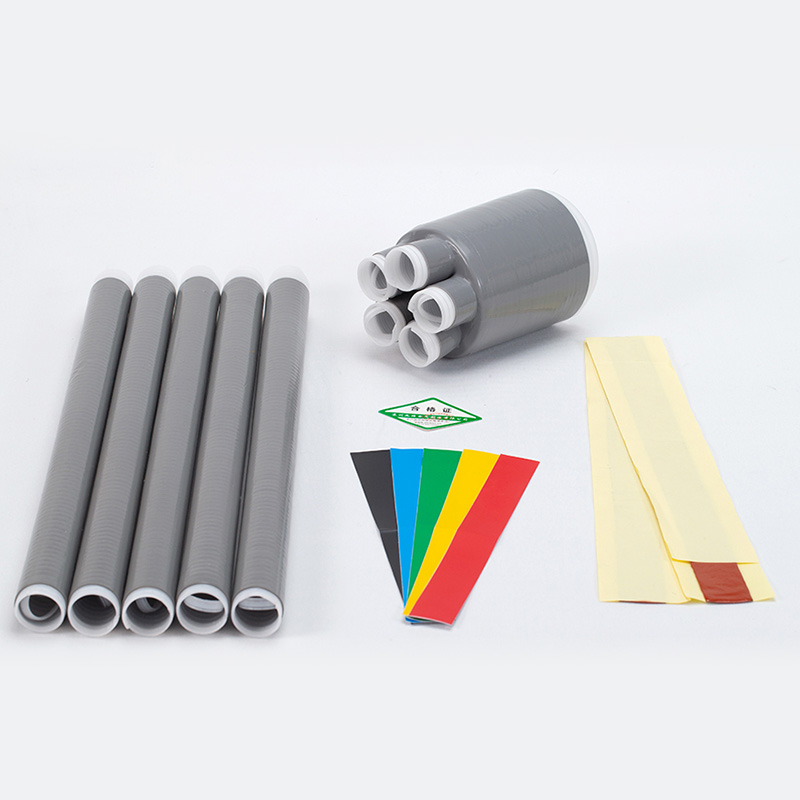

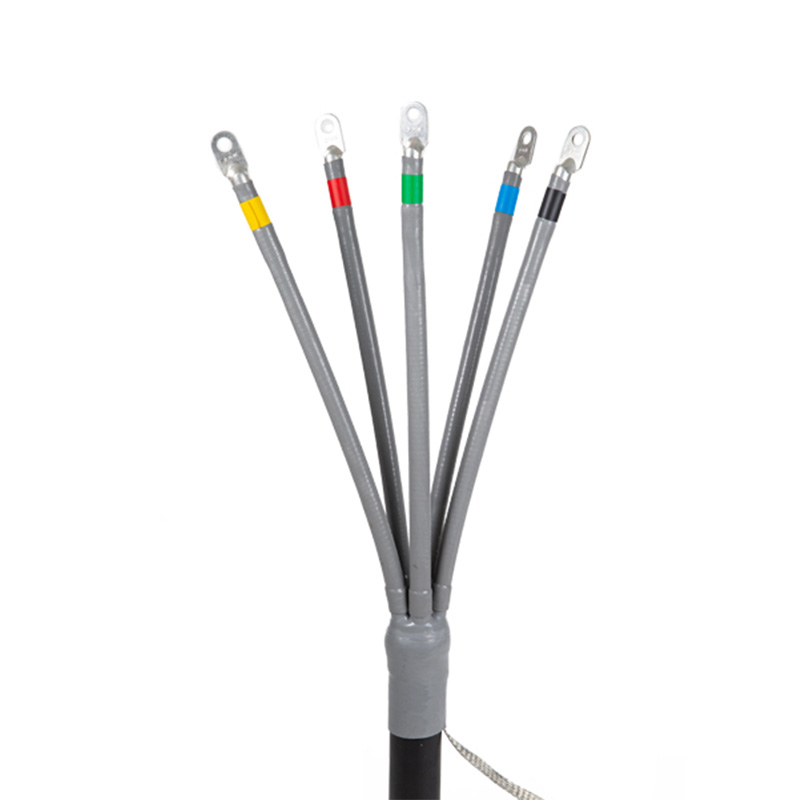

1 kV kalte, schrumpfbare Kabelzubehör :
1 、 Rohmaterial Technische Datenblätter
NEIN. | Artikel | Einheit | Index | Testmethode |
1 | Zugstufe | MPA | ≥ 5,5 | GB/T 528-2009 |
2 | Dehnung in der Pause | % | ≥ 480 | GB/T 528-2009 |
3 | Härte (Ufer a) | 40 ± 2 | GB/T 531.1-2009 | |
4 | Stärke | N/mm | ≥35 | GB/T 529-2008 |
5 | Spannungsstärke standhalten | KV/mm | ≥20 | GB/T 1695-2005 |
6 | Volumen elektrischer Widerstand | Ω • cm | ≥ 1015 | GB/T 1692-2008 |
7 | Dielektrischer Koeffizient | 2,8 ~ 3,5 | GB/T 1693-2007 | |
8 | Dielektrizierverlust -Tangente | ≤ 0,01 | GB/T 1693-2007 | |
9 | Widerstand gegen die Verfolgung | ≥ 1A3.5 | GB/T 6533-2003 |
2 、 Fertigungsstandards: IEC 60502 (entspricht GB/T 12706).
1 kV kalte verschrumpfbare Kabelzubehör Hauptdaten Hauptdaten
NEIN. | Artikel | Standardanforderungen | Technische Anforderungen |
1 | 8KV ， 5 min | 8kV/5 min | |
2 | Leistungsfrequenzspannungstest | 7,2 kV ， 4H | 7,2 kV ， 4H |
3 、 Umgebungsbedingung
3.1 Installationsplatz: Innen- oder Außenbereich.
3.2 Höhenhöhe: ≤ 1000 m
3,3 Umweltverschmutzungsniveau: IV
3,4 max. Eisabdeckung: 10 -mm
3.5 -Umgebungstemperatur: -40 ℃～+45 ℃
3,6 max. Windgeschwindigkeit: Nicht mehr als 35 m/s (gleich dem Winddruck: 700 Pa)
3.7 Erdbebenebene: 7
4 、 technische Hauptdaten
4.1 Richtspannung: 0,6/1kV
4.2Conductor Laufen Temperatur:
Erfüllen Sie die gleichen Temperaturanforderungen wie Kabel, die das Zubehör anpassen.
4.3 Das Isolierpegel von Kabelzubehör sollte nicht geringer sein als die der Anpassungskabel.
4.4 Das Kabelzubehör sollte alle relevanten Ausstattungen und Konsummaterialien enthalten, die während der Installation erforderlich sind.
4.5 Das gesamte kalte, schrumpfbare Zubehör sollte die Werkstests und Inspektionen bestehen, bevor es geliefert wird. Die Oberfläche der Produkte sollte glatt sein, keine sichtbaren Schwarzspots, Gruben oder Risse aufgrund von schlechtem Material oder falscher Fertigungstechnologie. Die Baudimension sollte den Anforderungen der Zeichnung erfüllen.
5 、 Armaturen
5.1 Breakout
5.2Inatorische Röhrchen (Originallänge: 450 mm)
5.3 PVC -Bänder
5.4 Füllkleber
5.5 Kabelschuhe (gemäß den kundenspezifischen Bestellanforderungen)
