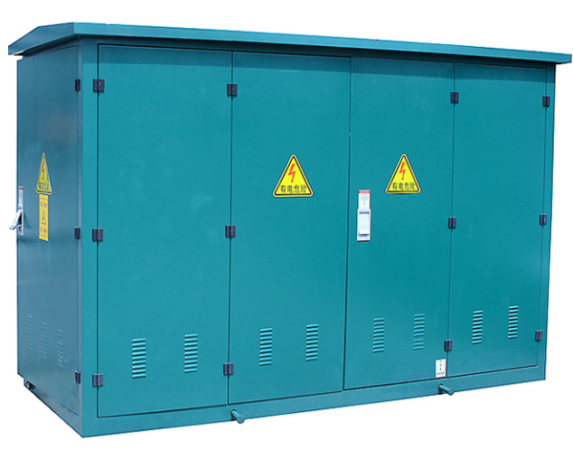

Outdoor -Schaltanlage
Der primäre und sekundäre Fusions-Standard-Ringkäfig der XGW-12-Serie (Switching Institute) ist eine fortschrittliche SF6-gasisolierte Ringhaupteinheit (RMU) für den Außenbereich, die von unserem Unternehmen unabhängig entwickelt und hergestellt wurde.
Dieses Produkt wurde speziell entwickelt auf der Grundlage von:
Die einzigartigen Eigenschaften von Stromverteilungsnetzen in verschiedenen Regionen Chinas
Praktische Anforderungen an Kabeltransformationsprojekte für städtische Verteilungsnetze
Die XGW-12-Serie integriert Primär- und Sekundärgeräte in einer standardisierten, modularen und äußerst kompakten Schaltlösung.
| Funktionsbeschreibung | |
|---|---|
| Modularität | Einfache Konfiguration und zukünftige Erweiterung |
| Skalierbarkeit | Passt sich den wachsenden Netzwerkanforderungen an |
| Hohe Isolationsleistung | Zuverlässiger Betrieb unter schwierigen Bedingungen |
| Vollständige Gasabdichtung | SF6-versiegelt für wartungsfreien Betrieb |
| Betriebssicherheit | Integrierte Sicherheitsverriegelungen und Schutzvorrichtungen |
| Wartungsfreies Design | Reduziert die Lebenszykluskosten |
Drahtlose Temperaturmessung
Online-Überwachungsgeräte
Diese verbessern den intelligenten Betrieb und die Netzzuverlässigkeit.
Dank ihrer robusten Konstruktion und dem vollständig isolierten Design funktioniert die XGW-12-Serie auch unter rauen Umgebungsbedingungen zuverlässig, einschließlich:
✅ Hohe Luftfeuchtigkeit
✅ Extreme Temperaturen
✅ Verschmutzte Gebiete (Industrie, Küste, Wüste)
Die XGW-12-Serie ist eine ideale Wahl für eine Vielzahl städtischer und industrieller Stromverteilungsanwendungen:
| Beschreibung | des Anwendungsbereichs |
|---|---|
| Industrieparks | Zuverlässige Energieverteilung für Fabriken und Anlagen |
| Wohngemeinschaften | Sicherer und wartungsfreier Betrieb für Wohnanlagen |
| Straßen und Boulevards der Stadt | Kompaktes Design für die städtische Infrastruktur |
| Flughäfen und Verkehrsknotenpunkte | Hohe Zuverlässigkeit für kritische Einrichtungen |
| Gewerbliche und öffentliche Gebäude | Flexible Konfiguration für verschiedene Lastarten |
| Geschäftszentren und dicht besiedelte Stadtgebiete | Intelligente Überwachung für die Netzautomatisierung |
✅ Hervorragende Anpassungsfähigkeit an lokale Netzwerkbedingungen
✅ Intelligente Überwachungsfunktionen
✅ Wartungsfreier Betrieb
✅ Verbessert die Sicherheit, Stabilität und den Automatisierungsgrad von Mittelspannungsverteilungsnetzen erheblich
| Parameterwerteinheit | | |
|---|---|---|
| Nennspannung | 12 | KV |
| Bewertungsstrom | 630 | A |
| Leistungsfrequenzspannung | 48 | KV |
| Blitzstoßfestigkeit (Spitze) | 85 | KV |
| Bewertet Break Current | 630 | A |
| Bemessungskurzschlussschaltstrom (Spitze) | 50 | Ka |
| Bewertet Kurzzeit-Stand der Strömung | 20 | ka/s |
| Bewertungsstrom bewertet | 50 | Ka |
| Schutzart (Gehäuse) | IP44W | – |
| Schutzart (Innenfach) | IP2XC | – |
| Geräuschpegel | 45 | db |
✅ SF6-gasisoliert – kompakt, zuverlässig, wartungsfrei
✅ Primäre und sekundäre Fusion – integrierte intelligente Überwachung
✅ Nennspannung: 12 kV
✅ Nennstrom: 630 A
✅ Hohe Spannungsfestigkeit: 48 kV (Netzfrequenz) / 85 kV (Impuls)
✅ Hohe Kurzschlussfestigkeit: 50 kA Spitze
✅ Schutzart: IP44W (Gehäuse) / IP2XC (intern)
✅ Geräuscharm: 45 dB
✅ Optionale drahtlose Temperaturmessung und Online-Überwachung
✅ Entwickelt für raue Umgebungen – hohe Luftfeuchtigkeit, extreme Temperaturen, verschmutzte Bereiche
| Mit | traditioneller RMU | der XGW-12-Serie |
|---|---|---|
| Isolierung | SF6-gasdicht | Luft oder weniger effizientes Gas |
| Primäre/sekundäre Integration | Ja (Fusion) | Separate |
| Wartung | Wartungsfrei | Regelmäßige Wartung erforderlich |
| Schutzart | IP44W / IP2XC | Niedriger (typischerweise IP3X) |
| Intelligente Überwachung | Optional (drahtlos temp + online) | Begrenzt oder nicht |
| Anpassungsfähigkeit an die Umwelt | Ausgezeichnet (harte Bedingungen) | Mäßig |
| Geräuschpegel | 45 dB (niedrig) | Höher |
F: Was ist eine RMU?
A: Eine RMU (Ring Main Unit) ist eine kompakte, abgedichtete Schaltanlage für die Mittelspannungs-Stromverteilung in Ringnetzen. Es vereint Lasttrennschalter, Sicherungen und Stromkreisschutz in einem Gerät.
F: Was ist „primäre und sekundäre Fusion“?
A: Das bedeutet, dass die Primärausrüstung (Schalter, Sammelschienen, Leistungsschalter) und die Sekundärausrüstung (Schutzrelais, Überwachung, Steuerung) in ein standardisiertes, intelligentes System integriert sind, um eine bessere Automatisierung und Zuverlässigkeit zu erreichen.
F: Wie hoch sind die Nennspannung und der Nennstrom?
A: 12 kV und 630 A.
F: Wie hoch ist die Schutzart?
A: Gehäuse: IP44W (staubdicht, geschützt vor Spritzwasser aus allen Richtungen, witterungsbeständig). Innenfach: IP2XC (Schutz gegen feste Gegenstände >12,5 mm).
F: Ist das Gerät wartungsfrei?
A: Ja. Das mit SF6-Gas abgedichtete Design macht eine regelmäßige Wartung überflüssig und senkt die Lebenszykluskosten.
F: Kann es in rauen Umgebungen verwendet werden?
A: Ja. Es ist für hohe Luftfeuchtigkeit, extreme Temperaturen und verschmutzte Gebiete (Industrie, Küste, Wüste) ausgelegt.
F: Welche optionalen intelligenten Funktionen sind verfügbar?
A: Drahtlose Temperaturmess- und Online-Überwachungsgeräte für eine verbesserte Netzautomatisierung.
F: Wie hoch ist der Geräuschpegel?
A: 45 dB – sehr niedrig, geeignet für Wohn- und Gewerbegebiete.
F: Für welche Anwendungen ist es geeignet?
A: Industrieparks, Wohnanlagen, Stadtstraßen, Flughäfen, Gewerbegebäude und dicht besiedelte Stadtgebiete.
| Artikeldetails | |
|---|---|
| Verpackung | Stabile Holzkisten mit schützender Innenverpackung |
| Versandarten | Seefracht / Luftfracht / Landfracht |
| Dokumentation | Packliste, Handelsrechnung, Qualitätszertifikat, Prüfberichte (auf Anfrage) |
