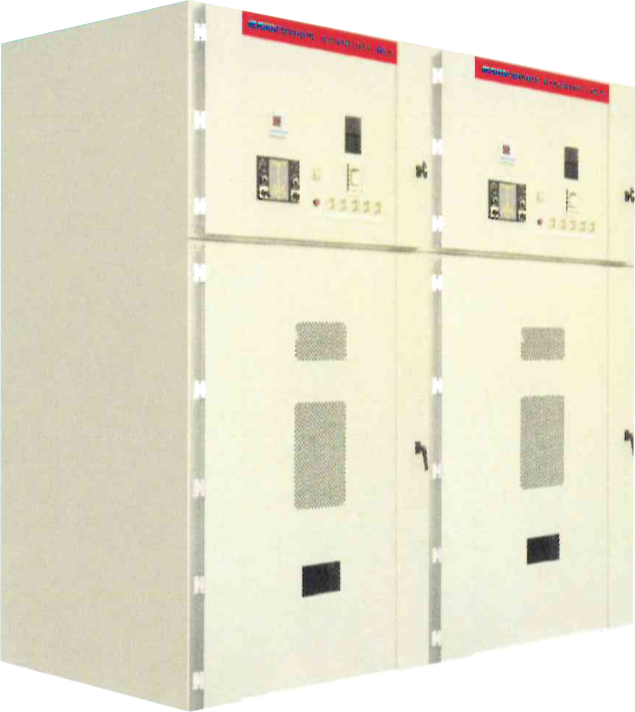

Der KYN61-40.5 CLAD-Abzugstyp AC-Metall-eingelässetes Schaltgerät ist für die Verwendung in Dreiphasen-AC 50-Hz-Leistungssystemen mit einer Nennspannung von 40,5 kV ausgelegt. Diese Schaltansicht wird hauptsächlich zum Empfangen und Verteilern von elektrischen Energie in Stromumwandlungs- und Verteilungssystemen über Kraftwerke, Umspannwerke, Industrie- und Bergbauunternehmen sowie Hochhäuser verwendet. Es bietet auch die Funktionen der Schaltungssteuerung, des Schutzes und der Überwachung. Es wurde entwickelt, um die Anforderungen von IEC 60298 , GB3906 , DL404 und anderen internationalen Standards zu erfüllen, und enthält erweiterte Funktionen wie fünf Schutz für verstärkte Sicherheit und Zuverlässigkeit.
Modell KYN61-40.5 KLAD-EIGENSCHLUSS-TYP AC METAL-BESCHNOGTE SCHLAGENSCHAFTSEIL GEBT TREI DREI-Phasen-AC 5Hz, 40,5 kV Einzelbus- und Einzelbus-Abschnitt Elektrisches Stromsystem. Sie werden hauptsächlich zum Akzeptieren und Verteilern von elektrischen Energie in Krafttransformation und Verteilung von Kraftwerk, Kraftwerk, Industrie und Bergabbau-Unternehmen verwendet und mit hohem Gebäude und Überwachung. GB3906.DL404 usw. Standards und verfügt über eine perfekte Fünf -Anbieter -Funktion.
Hohe Zuverlässigkeit : Entworfene strenge Sicherheits- und Betriebsstandards für kritische Stromverteilungs- und Transformationssysteme.
Vielseitige Anwendungen : Geeignet für die Verwendung in Kraftwerken, Umspannwerken, Industriekomplexen und Hochhäusern.
Erweiterter Schutz : Bietet fünf Schutzfunktionen, um einen sicheren und stabilen Betrieb zu gewährleisten.
Compliance : Vollständig mit internationalen Standards wie IEC 60298 und GB3906.
Hohe Isolationsresistenz : Überlegene Isolationsfähigkeiten, um Hochspannungsflächen standzuhalten und die Langlebigkeit der Ausrüstung zu gewährleisten.
Technische Parameter
Bewertungsspannung | 40,5 kV | |
Bewertungsfrequenz | 50 Hz | |
Bewertungsstromanschlussbus | 1250.1600，2000a | |
Bewertet Currentforbranch Bus | 630 ，1250，1600a | |
| Bewertungsdämmstufe | Phasephase zum Ohr | Primäre Isolierfraktur |
| 1 min PowerFrequency -Spannung | 95 kV | 115 kV |
Blitzimpuls widerstehen Spannung (Spitzenwert) | 215 kV | 185kV |
Hilfskontrollschaltung 1 min PowerFrequenc | 2000V | |
Bruchstrom mit Kurzschlusskreislauf | 25，31.5ka | |
Nenner Kurzschlussschließstrom (Spitzenwert) | 63，80ka | |
Nenner kurzer Zeit stand den Strom (4S) | 25，31.5ka | |
| Der Nennwert des Spitzenwerts stand den Strom. | 63，80ka | |
Nennspannung der Steuerschaltung | DC110、220, AC110、220V | |
Externe Abmessungen (WXDXH) | 1400x2800 (3000) x2600 mm | |
| Schutzgrad | ||
Schutzklassengehäuse | IP4X | |
Wenn fach. | IP2X | |
Diese Schaltansicht ist mit fünf wesentlichen Schutzfunktionen ausgestattet, um sowohl für die Ausrüstung als auch für das Personal maximale Sicherheit zu gewährleisten:
Überstromschutz : verhindert Schäden durch übermäßige Strömungen.
Erdfehlerschutz : Erkennt und isoliert gemahlene Fehler schnell.
Kurzschlussschutz : Bietet Schutz vor Kurzschlussereignissen, wobei die Systemintegrität aufrechterhalten wird.
Überspannungsschutz : Schutz der Ausrüstung vor schädlichen Spannungsspitzen.
Mechanischer Verriegelungsschutz : Gewährleistet einen sicheren Betrieb und verhindert falsche Schaltaktionen.
Verbesserte Sicherheit : Ausgestattet mit fünf Schutzmechanismen und bietet sowohl die Ausrüstung als auch das Stromversorgungssystem den vollen Schutz.
Haltbarkeit : Konstruiert mit hochwertigen Materialien, die eine lange Lebensdauer und eine minimale Wartung bieten.
Anpassbare Optionen : Flexible Konfigurationen für verschiedene Betriebsanforderungen.
Kompaktes Design : Platzeffizientes Design für einfache Installation und Integration in vorhandene Systeme.
Global Standards Compliance : Entspricht den internationalen Standards, um eine hohe Leistung und Zuverlässigkeit zu gewährleisten.
