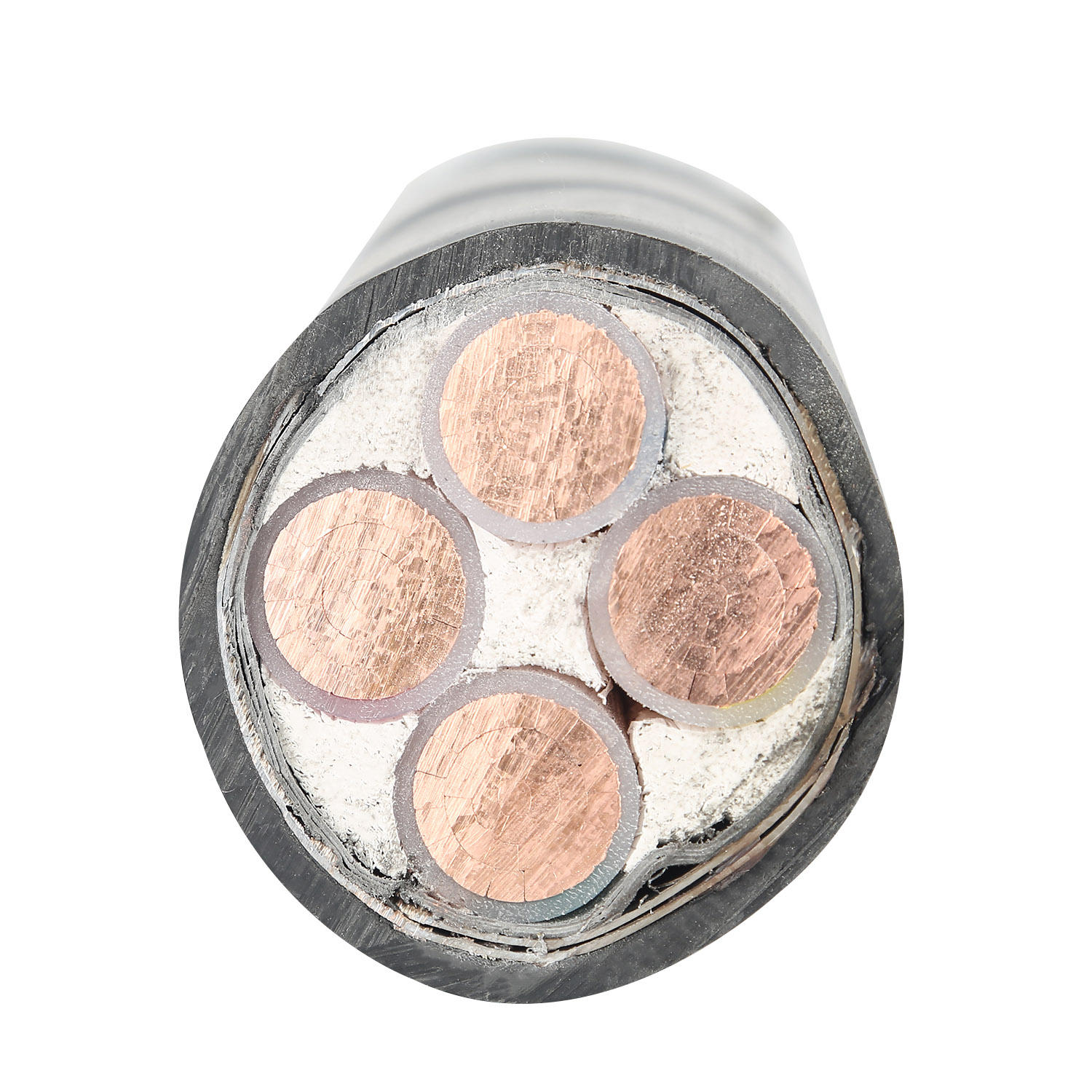

Das schwere 6-kV-Stromkabel mit Kupferleiter und XLPE-Isolierung ist eine robuste und zuverlässige Lösung für die Übertragung elektrischer Leistung in anspruchsvollen Umgebungen.
Das schwere 6-kV-Stromkabel mit Kupferleiter, XLPE-Isolierung und Stahldrahtpanzerung entspricht typischerweise den internationalen und regionalen Standards, um Sicherheit, Zuverlässigkeit und Leistung zu gewährleisten. Im Folgenden finden Sie einige der wichtigsten Standards, an die solche Kabel häufig festhalten:
IEC (Internationale Elektrotechnische Kommission):
IEC 60502-1: Stromkabel mit extrudierter Isolierung und deren Zubehör für Nennspannungen von 1 kV (ähm = 1,2 kV) bis zu 30 kV (ähm = 36 kV).
IEC 60228: Leiter isolierter Kabel (spezifiziert Leiterklassen und Anforderungen).
IEC 60332: Tests auf die vertikale Flammenausbreitung für isolierte Kabel.
IEC 60754: Test an Gasen, die während der Verbrennung von Materialien aus Kabeln entwickelt wurden.
ISO (Internationale Organisation für Standardisierung):
ISO 9001: Qualitätsmanagementsysteme (für Herstellungsprozesse).
3,6/6 (7,2) KV, XLPE isoliert, ungepanzert
Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 19)
Conductor Nominal Bereich | Isolationsdicke | Außenscheidedicke | Ca. Gesamt Durchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1,250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1.500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1.790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2.150 | 1.000 | 500 |
240 | 2.6 | 1.9 | 33 | 2.770 | 1,250 | 500 |
300 | 2.8 | 2.0 | 35 | 3.400 | 1.500 | 500 |
400 | 3.0 | 2.1 | 39 | 4,280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5.400 | 2.280 | 500 |
630 | 3.2 | 2.4 | 47 | 6.830 | 2.800 | 500 |
800 | 3.2 | 2.5 | 51 | 8.570 | 3.400 | 400 |
1.000 | 3.2 | 2.6 | 56 | 10.590 | 4,110 | 300 |
Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 20)
Conductor Nominal Bereich | Isolationsdicke | Außenscheidedicke | Ca. Gesamt Durchmesser | Ca. Kabelgewicht | Standardlänge pro Trommel | |
Kupfer | Aluminium | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1,190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1.560 | 1.080 | 500 |
35 | 2.5 | 2.2 | 40 | 1.930 | 1,270 | 500 |
50 | 2.5 | 2.3 | 43 | 2.370 | 1.480 | 500 |
70 | 2.5 | 2.4 | 47 | 3,110 | 1.820 | 500 |
95 | 2.5 | 2.5 | 51 | 4.000 | 2.200 | 500 |
120 | 2.5 | 2.6 | 54 | 4,820 | 2.550 | 500 |
150 | 2.5 | 2.7 | 58 | 5,770 | 2.970 | 500 |
185 | 2.5 | 2.8 | 61 | 6,960 | 3.460 | 500 |
240 | 2.6 | 3.0 | 68 | 8.940 | 4,340 | 400 |
300 | 2.8 | 3.2 | 73 | 10.980 | 5,190 | 300 |
400 | 3.0 | 3.5 | 81 | 13.820 | 6.440 | 250 |
500 | 3.2 | 3.7 | 90 | 17.390 | 7.910 | 200 |
3,6/6 (7,2) KV, XLPE Isolierte Drahtpanzer -PVC -Stromkabel
Single-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabelle 21)
Conductor Nominal Bereich | Isolationsdicke | Ca. Sensenabdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1.100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1,350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1.670 | 1.080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1.950 | 1.200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2.270 | 1,350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2.770 | 1.620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3.440 | 1.930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4,120 | 2,210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5,250 | 2.820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6.450 | 3.340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7.990 | 3.950 | 400 |
Drei-Core, Cu/XLPE/SWA/PVC oder Al/XLPE/SWA/PVC (Tabelle 22)
Conductor Nominal Bereich | Isolationsdicke | Ca. Innere Abdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2,310 | 2,120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2.600 | 2.290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3.080 | 2.600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3.950 | 3.280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4,530 | 3.630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5,510 | 4,210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6.660 | 4,860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7.630 | 5,360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8.800 | 6.000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11.500 | 6,670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13.480 | 8.870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15.920 | 10,130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21.300 | 12.590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25.090 | 15.610 | 200 |
3,6/6 (7,2) KV, XLPE Isoliertes Bandgepanzerte PVC -Stromkabel
Single-Core, Cu/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC (Tabelle 23)
Conductor Nominal Bereich | Isolationsdicke | Ca. Innere Abdeckung Dicke | Rüstung Draht Größe | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1.000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1,240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1.540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1.820 | 1.080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2,120 | 1.200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2.520 | 1,370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3.180 | 1.670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3.850 | 1.950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4.800 | 2.370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5,960 | 2.840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7.450 | 3.410 | 600 |
Drei-Core, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabelle 24)
Conductor Nominal Bereich | Isolationsdicke | Ca. Sensenabdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1,330 | 1.140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1.580 | 1.580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2,310 | 1.880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2.760 | 2.090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3.260 | 2.360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4,100 | 2.810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5,110 | 3,310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5,010 | 3.750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7.050 | 4,250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9.320 | 4,820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10.530 | 5,920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12.730 | 6.940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16.620 | 9.240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20.550 | 11.070 | 200 |

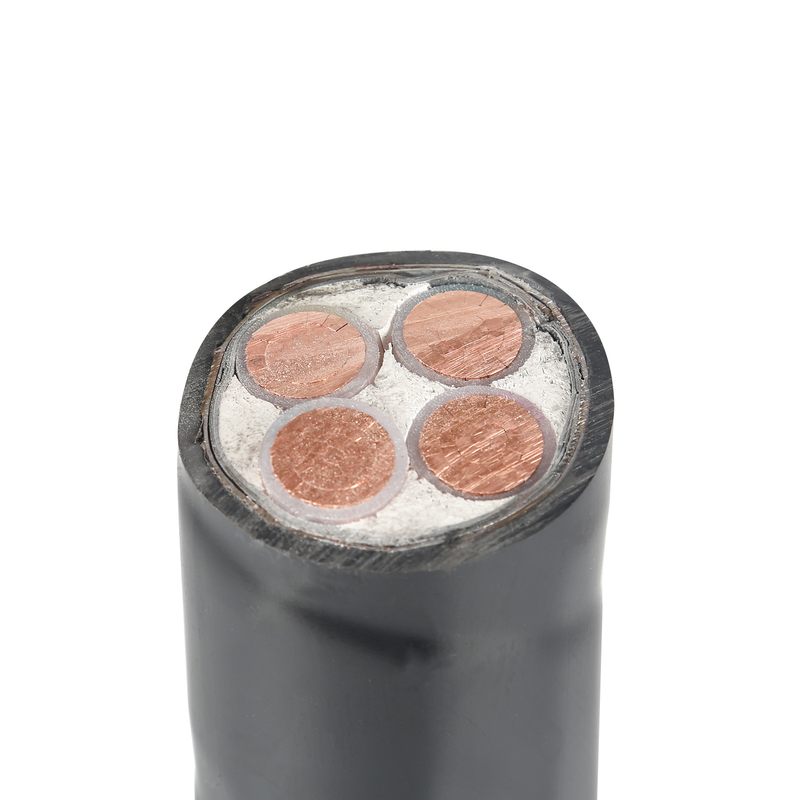

Kupferleiter:
Hohe Leitfähigkeit für eine effiziente Stromübertragung.
Ausgezeichnete mechanische Stärke und Haltbarkeit.
Geeignet für Hochleistungsanwendungen.
XLPE-Isolierung (vernetztes Polyethylen):
Bietet hervorragende thermische und elektrische Eigenschaften.
Hohe Resistenz gegen Wärme, Chemikalien und Feuchtigkeit.
Arbeitet bei höheren Temperaturen im Vergleich zur PVC -Isolierung effizient.
Stahldrahtpanzer:
Bietet überlegenen mechanischen Schutz vor externen Belastungen wie Auswirkungen, Quetschen und Abrieb.
Verbessert die Haltbarkeit des Kabels in harten Umgebungen, einschließlich unterirdischer oder industrieller Umgebungen.
Spannungsbewertung:
Entwickelt für mittelspannende Anwendungen bis zu 6 kV.
Hochleistungskonstruktion:
Gebaut, um extremen Bedingungen standzuhalten, wodurch es ideal für Industrie-, Bergbau- und Außeninstallationen.
Einhaltung:
Erfüllt internationale Standards wie IEC, BS oder ASTM und gewährleisten Sicherheit und Zuverlässigkeit.
Industrieanlagen: Geeignet für die Stromverteilung in Fabriken, Raffinerien und Chemikalienanlagen.
Bergbauvorgänge: Ideal für robuste Umgebungen mit hoher mechanischer Spannung.
Untergrundinstallationen: Vor Feuchtigkeit und physischer Schädigung geschützt.
Projekte für erneuerbare Energien: In Windparks und Solarkraftwerken für zuverlässige Stromübertragung verwendet.
Infrastrukturprojekte: Geeignet für Stromnetze, Tunnel und Baustellen.
Hohe Haltbarkeit: Stahldrahtpanzerung sorgt für eine langfristige Leistung unter schwierigen Bedingungen.
Effiziente Leistungsübertragung: Kupferleiter und XLPE -Isolierung minimieren Energieverluste.
Sicherheit: Die XLPE -Isolierung bietet eine hervorragende Resistenz gegen Kurzstrecken und elektrische Fehler.
Flexibilität: Kann in festen Installationen oder bei mechanischer Belastung ein Problem verwendet werden.
Spannungsbewertung: 6 kV (6000 Volt)
Leitermaterial: Kupfer (Klasse 2 gestrandet)
Isolationsmaterial: XLPE (vernetztes Polyethylen)
Panzerung: Stahldrahtpanzer (SWA)
Hülle: PVC oder LSZH (niedriger Rauch -Null -Halogen) zum zusätzlichen Schutz
Temperaturbereich: -20 ° C bis +90 ° C (Betrieb)
Standards: IEC 60502, BS 5467 oder gleichwertig

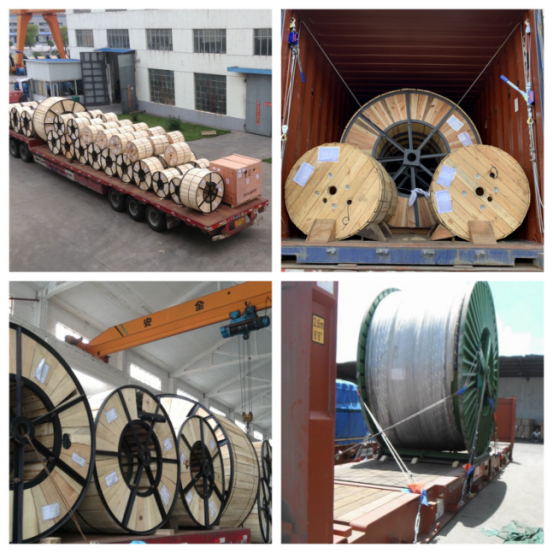

Standardverpackung: Holzrollen oder Spulen (100 m - 5000 m Längen).
-Schutz: Feuchtigkeitsdichtes Verpackung, Stoßdämpferpaletten.
- Kennzeichnung: Löschen von Spannungsbewertungen, Zertifizierungen und Stapelcodes.
- Versandkonformität: IEC 60228 für den mechanischen Schutz während des Transports.
Das schwere 6-kV-Stromkabel mit Kupferleiter und XLPE-Isolierung ist eine robuste und zuverlässige Lösung für die Übertragung elektrischer Leistung in anspruchsvollen Umgebungen.
Das schwere 6-kV-Stromkabel mit Kupferleiter, XLPE-Isolierung und Stahldrahtpanzerung entspricht typischerweise den internationalen und regionalen Standards, um Sicherheit, Zuverlässigkeit und Leistung zu gewährleisten. Im Folgenden finden Sie einige der wichtigsten Standards, an die solche Kabel häufig festhalten:

IEC (Internationale Elektrotechnische Kommission):
IEC 60502-1: Stromkabel mit extrudierter Isolierung und deren Zubehör für Nennspannungen von 1 kV (ähm = 1,2 kV) bis zu 30 kV (ähm = 36 kV).
IEC 60228: Leiter isolierter Kabel (spezifiziert Leiterklassen und Anforderungen).
IEC 60332: Tests auf die vertikale Flammenausbreitung für isolierte Kabel.
IEC 60754: Test an Gasen, die während der Verbrennung von Materialien aus Kabeln entwickelt wurden.
ISO (Internationale Organisation für Standardisierung):
ISO 9001: Qualitätsmanagementsysteme (für Herstellungsprozesse).
3,6/6 (7,2) KV, XLPE isoliert, ungepanzert
Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 19)
Conductor Nominal Bereich | Isolationsdicke | Außenscheidedicke | Ca. Gesamt Durchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1,250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1.500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1.790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2.150 | 1.000 | 500 |
240 | 2.6 | 1.9 | 33 | 2.770 | 1,250 | 500 |
300 | 2.8 | 2.0 | 35 | 3.400 | 1.500 | 500 |
400 | 3.0 | 2.1 | 39 | 4,280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5.400 | 2.280 | 500 |
630 | 3.2 | 2.4 | 47 | 6.830 | 2.800 | 500 |
800 | 3.2 | 2.5 | 51 | 8.570 | 3.400 | 400 |
1.000 | 3.2 | 2.6 | 56 | 10.590 | 4,110 | 300 |
Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC (Tabelle 20)
Conductor Nominal Bereich | Isolationsdicke | Außenscheidedicke | Ca. Gesamt Durchmesser | Ca. Kabelgewicht | Standardlänge pro Trommel | |
Kupfer | Aluminium | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1,190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1.560 | 1.080 | 500 |
35 | 2.5 | 2.2 | 40 | 1.930 | 1,270 | 500 |
50 | 2.5 | 2.3 | 43 | 2.370 | 1.480 | 500 |
70 | 2.5 | 2.4 | 47 | 3,110 | 1.820 | 500 |
95 | 2.5 | 2.5 | 51 | 4.000 | 2.200 | 500 |
120 | 2.5 | 2.6 | 54 | 4,820 | 2.550 | 500 |
150 | 2.5 | 2.7 | 58 | 5,770 | 2.970 | 500 |
185 | 2.5 | 2.8 | 61 | 6,960 | 3.460 | 500 |
240 | 2.6 | 3.0 | 68 | 8.940 | 4,340 | 400 |
300 | 2.8 | 3.2 | 73 | 10.980 | 5,190 | 300 |
400 | 3.0 | 3.5 | 81 | 13.820 | 6.440 | 250 |
500 | 3.2 | 3.7 | 90 | 17.390 | 7.910 | 200 |
3,6/6 (7,2) KV, XLPE Isolierte Drahtpanzer -PVC -Stromkabel
Single-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC (Tabelle 21)
Conductor Nominal Bereich | Isolationsdicke | Ca. Sensenabdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1.100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1,350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1.670 | 1.080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1.950 | 1.200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2.270 | 1,350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2.770 | 1.620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3.440 | 1.930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4,120 | 2,210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5,250 | 2.820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6.450 | 3.340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7.990 | 3.950 | 400 |
Drei-Core, Cu/XLPE/SWA/PVC oder Al/XLPE/SWA/PVC (Tabelle 22)
Conductor Nominal Bereich | Isolationsdicke | Ca. Innere Abdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2,310 | 2,120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2.600 | 2.290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3.080 | 2.600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3.950 | 3.280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4,530 | 3.630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5,510 | 4,210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6.660 | 4,860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7.630 | 5,360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8.800 | 6.000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11.500 | 6,670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13.480 | 8.870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15.920 | 10,130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21.300 | 12.590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25.090 | 15.610 | 200 |
3,6/6 (7,2) KV, XLPE Isoliertes Bandgepanzerte PVC -Stromkabel
Single-Core, Cu/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC (Tabelle 23)
Conductor Nominal Bereich | Isolationsdicke | Ca. Innere Abdeckung Dicke | Rüstung Draht Größe | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1.000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1,240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1.540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1.820 | 1.080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2,120 | 1.200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2.520 | 1,370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3.180 | 1.670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3.850 | 1.950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4.800 | 2.370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5,960 | 2.840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7.450 | 3.410 | 600 |
Drei-Core, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabelle 24)
Conductor Nominal Bereich | Isolationsdicke | Ca. Sensenabdeckung Dicke | Rüstungsdrahtgröße | Äußere Mantel Dicke | Ca. Gesamtdurchmesser | Ca. Kabelgewicht | Standard Länge per Trommel | |
Kupfer | Aluminium | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1,330 | 1.140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1.580 | 1.580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2,310 | 1.880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2.760 | 2.090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3.260 | 2.360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4,100 | 2.810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5,110 | 3,310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5,010 | 3.750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7.050 | 4,250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9.320 | 4,820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10.530 | 5,920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12.730 | 6.940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16.620 | 9.240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20.550 | 11.070 | 200 |
Kupferleiter:
Hohe Leitfähigkeit für eine effiziente Stromübertragung.
Ausgezeichnete mechanische Stärke und Haltbarkeit.
Geeignet für Hochleistungsanwendungen.
XLPE-Isolierung (vernetztes Polyethylen):
Bietet hervorragende thermische und elektrische Eigenschaften.
Hohe Resistenz gegen Wärme, Chemikalien und Feuchtigkeit.
Arbeitet bei höheren Temperaturen im Vergleich zur PVC -Isolierung effizient.
Stahldrahtpanzer:
Bietet überlegenen mechanischen Schutz vor externen Belastungen wie Auswirkungen, Quetschen und Abrieb.
Verbessert die Haltbarkeit des Kabels in harten Umgebungen, einschließlich unterirdischer oder industrieller Umgebungen.
Spannungsbewertung:
Entwickelt für mittelspannende Anwendungen bis zu 6 kV.
Hochleistungskonstruktion:
Gebaut, um extremen Bedingungen standzuhalten, wodurch es ideal für Industrie-, Bergbau- und Außeninstallationen.
Einhaltung:
Erfüllt internationale Standards wie IEC, BS oder ASTM und gewährleisten Sicherheit und Zuverlässigkeit.
Industrieanlagen: Geeignet für die Stromverteilung in Fabriken, Raffinerien und Chemikalienanlagen.
Bergbauvorgänge: Ideal für robuste Umgebungen mit hoher mechanischer Spannung.
Untergrundinstallationen: Vor Feuchtigkeit und physischer Schädigung geschützt.
Projekte für erneuerbare Energien: In Windparks und Solarkraftwerken für zuverlässige Stromübertragung verwendet.
Infrastrukturprojekte: Geeignet für Stromnetze, Tunnel und Baustellen.
Hohe Haltbarkeit: Stahldrahtpanzerung sorgt für eine langfristige Leistung unter schwierigen Bedingungen.
Effiziente Leistungsübertragung: Kupferleiter und XLPE -Isolierung minimieren Energieverluste.
Sicherheit: Die XLPE -Isolierung bietet eine hervorragende Resistenz gegen Kurzstrecken und elektrische Fehler.
Flexibilität: Kann in festen Installationen oder bei mechanischer Belastung ein Problem verwendet werden.
Spannungsbewertung: 6 kV (6000 Volt)
Leitermaterial: Kupfer (Klasse 2 gestrandet)
Isolationsmaterial: XLPE (vernetztes Polyethylen)
Panzerung: Stahldrahtpanzer (SWA)
Hülle: PVC oder LSZH (niedriger Rauch -Null -Halogen) zum zusätzlichen Schutz
Temperaturbereich: -20 ° C bis +90 ° C (Betrieb)
Standards: IEC 60502, BS 5467 oder gleichwertig
Standardverpackung: Holzrollen oder Spulen (100 m - 5000 m Längen).
-Schutz: Feuchtigkeitsdichtes Verpackung, Stoßdämpferpaletten.
- Kennzeichnung: Löschen von Spannungsbewertungen, Zertifizierungen und Stapelcodes.
- Versandkonformität: IEC 60228 für den mechanischen Schutz während des Transports.
