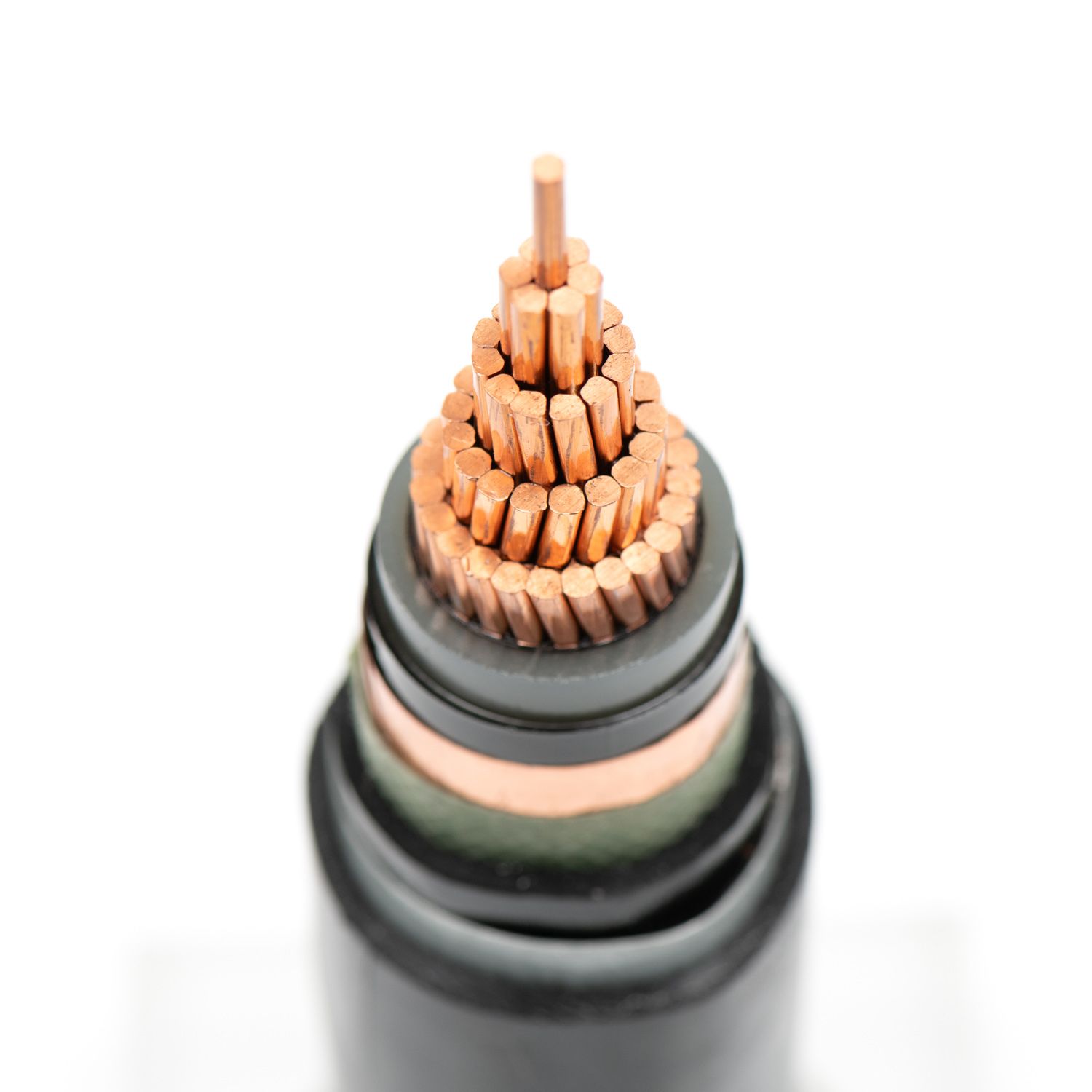

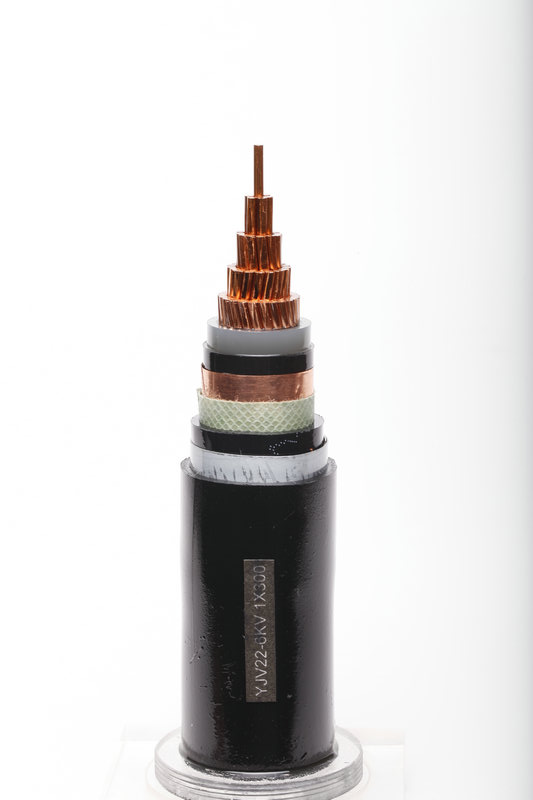

Hochkapazität 3,6/6kV Single Core -Stromkabel mit Kupferleiter und XLPE -Isolierung für Gemeinkostenanwendungen

Hochkapazität 3,6/6kV Single Core -Stromkabel mit Kupferleiter und XLPE -Isolierung für Gemeinkostenanwendungen

5 0 Bewertungen

MV -Leistungskabel (mittlere Spannung) sind so ausgelegt, dass sie die elektrische Leistung in Spannungsniveaus effizient übertragen, die typischerweise zwischen 1 kV bis 36 kV reichen und als kritische Komponenten in Industrie-, Handels- und Versorgungsverteilungsnetzwerken dienen. Diese Kabel bilden die Haltbarkeit, Sicherheit und Leistung aus und gewährleisten zuverlässige Energieübertragungen in anspruchsvollen Umgebungen wie Untergrundinstallationen, Gemeinkostensystemen und Umspannwerken.

Menge:
Querschnittsbereich:	25-630
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
Yjv yjlv
Produktcode:
8544601290

Produktbeschreibung

Schriftzeit

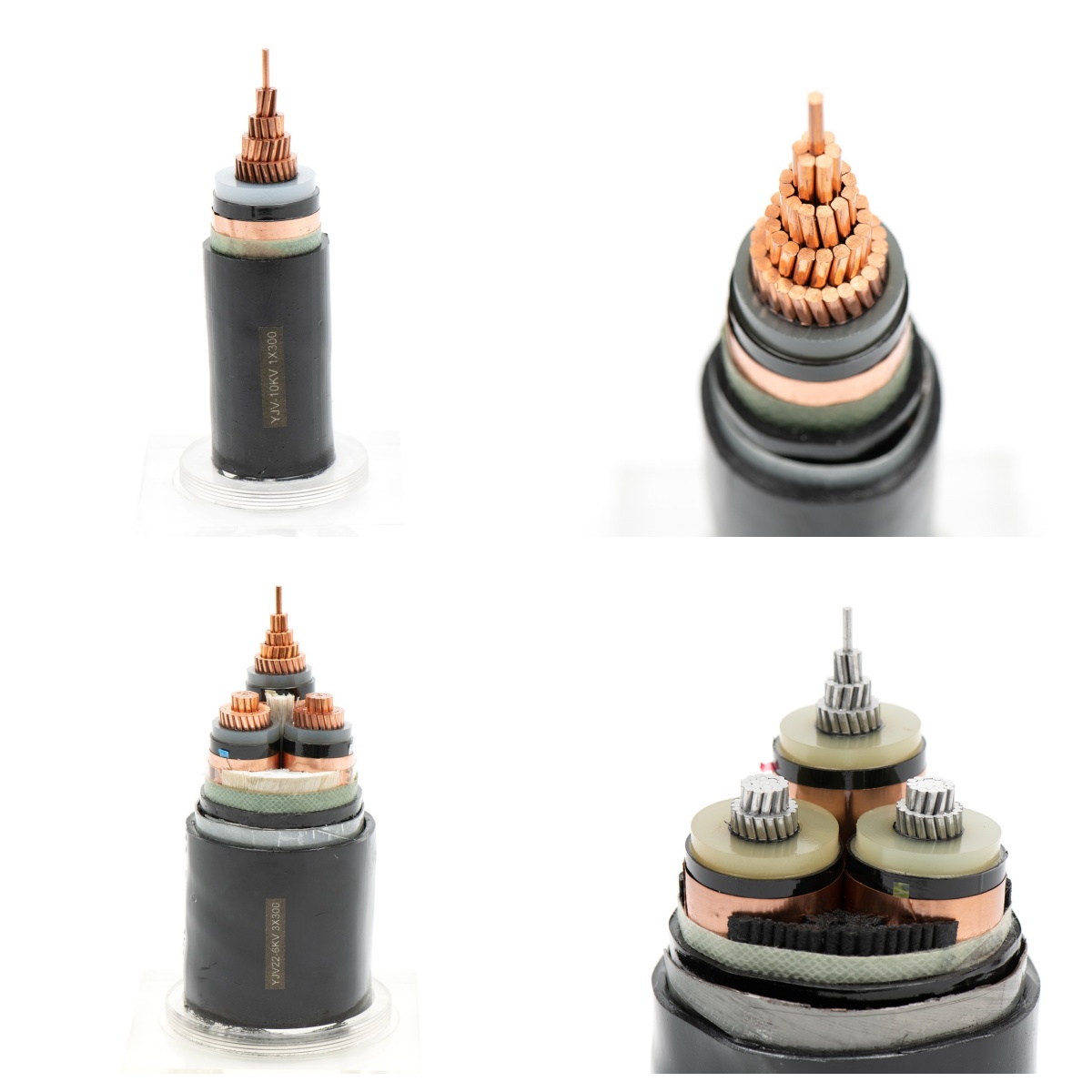

Stromkabel

Anwendungen

- Stromverteilungsnetzwerke: Umspannwerke, Transformatoren und Schaltanlagen.

- Industrieanlagen: Bergbau-, Öl- und Gas- und Fertigungsanlagen.

- Erneuerbare Energien: Windparks, Solarparks und Wasserkraftwerke.

-Infrastruktur: U -Bahn -Metro -Systeme, Flughäfen und Krankenhäuser. ~!phoenix_varIMG5!~

Merkmale

- hohe Effizienz: niedrige dielektrische Verluste für reduzierte Energieabfälle.

- Haltbarkeit: Widerstand gegen Feuchtigkeit, Chemikalien, UV -Strahlung und Abrieb.

-Sicherheit: Flammenretardante und niedrige Rauchmaterialien für enge Räume.

- Flexibilität: Panzer/nicht bewaffnete Optionen für verschiedene Installationsanforderungen.

- Lange Lebensdauer:> 30 Jahre unter Standardbetriebsbedingungen.

Standards

MV -Stromkabel entsprechen den global anerkannten Standards, um Sicherheit und Kompatibilität zu gewährleisten:

- Internationale Elektrotechnische Kommission (IEC): IEC 60502, IEC 60228

- Institut für Elektro- und Elektronikingenieure (IEEE): IEEE 386, IEEE 575

- Vereinigung von Edison Illuminating Companies (AEIC): AEIC CS8

- National Electrical Manufacturers Association (NEMA): NEMA WC 74

Konstruktion

MV -Kabel verfügen über ein robustes Schichtdesign für eine optimale Leistung:

1. Leiter: hohe Purity-Kupfer oder Aluminium (gestrandet/fest) per IEC 60228.

2. Leiterbildschirm: Halbleiterschicht zur Minimierung der elektrischen Feldspannung.

3. Isolierung: Kreuzgebundenes Polyethylen (XLPE) oder Ethylenpropylengummi (EPR) zur thermischen Stabilität.

4. Isolationsbildschirm: Halbleiterschicht, um eine gleichmäßige Spannungsverteilung zu gewährleisten.

5. Metallic Shield: Kupferdraht/Klebeband oder Aluminiumpanzer für Erdung und Fehlerschutz.

6. Außenscheide: PVC, LSZH (Halogen mit niedrigem Rauch Null) oder HDPE für den mechanischen und Umweltschutz.

Schlüsselparameter

- Spannungsbewertung: 1 kV bis 36 kV (U ₀/U: 0,6/1 kV bis 26/36 kV).

- Temperaturbereich:

-Normaler Betrieb: -40 ° C bis +90 ° C (XLPE), -50 ° C bis +105 ° C (EPR).

- Kurzschluss: bis zu +250 ° C (XLPE), +250 ° C (EPR).

- Stromkapazität: variiert mit der Leitergröße (z. B. 240 mm² bis 1000 mm²).

- Biegeradius: 12–20 × Kabeldurchmesser (abhängig von der Konstruktion).

Technische Daten

Eigentum	Spezifikation
Isolationsresistenz	> 1000 MΩ · km bei 20 ° C
Dielektrische Stärke	3,5–30 kV/mm (abhängig von der Spannungsnote)
Feuerwiderstand	IEC 60332 (Flame Resparedant), IEC 61034 (niedriger Rauch)
Crush -Widerstand	> 10 kN/m (getestet per IEC 60229)

3,6/6 (7,2) KV, XLPE isoliert, ungepanzert

Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1.500	760	500
150	2.5	1.8	28	1.790	860	500
185	2.5	1.9	30	2.150	1.000	500
240	2.6	1.9	33	2.770	1,250	500
300	2.8	2.0	35	3.400	1.500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5.400	2.280	500
630	3.2	2.4	47	6.830	2.800	500
800	3.2	2.5	51	8.570	3.400	400
1.000	3.2	2.6	56	10.590	4,110	300

Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC

Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Ca. Kabelgewicht		Standardlänge pro Trommel
Conductor Nominal Bereich	Isolationsdicke	Außenscheidedicke	Ca. Gesamt Durchmesser	Kupfer	Aluminium	Standardlänge pro Trommel
mm²	mm	mm	mm	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1.560	1.080	500
35	2.5	2.2	40	1.930	1,270	500
50	2.5	2.3	43	2.370	1.480	500
70	2.5	2.4	47	3,110	1.820	500
95	2.5	2.5	51	4.000	2.200	500
120	2.5	2.6	54	4,820	2.550	500
150	2.5	2.7	58	5,770	2.970	500
185	2.5	2.8	61	6,960	3.460	500
240	2.6	3.0	68	8.940	4,340	400
300	2.8	3.2	73	10.980	5,190	300
400	3.0	3.5	81	13.820	6.440	250
500	3.2	3.7	90	17.390	7.910	200

3,6/6 (7,2) KV, XLPE Isolierte Drahtpanzer -PVC -Stromkabel

Single-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1.100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1.670	1.080	500
120	2.5	1.2	1.6	1.9	32	1.950	1.200	500
150	2.5	1.2	1.6	2.0	34	2.270	1,350	500
185	2.5	1.2	2.0	2.1	37	2.770	1.620	500
240	2.6	1.2	2.0	2.2	40	3.440	1.930	500
300	2.8	1.2	2.0	2.2	42	4,120	2,210	500
400	3.0	1.3	2.5	2.4	47	5,250	2.820	500
500	3.2	1.3	2.5	2.5	51	6.450	3.340	500
630	3.2	1.4	2.5	2.6	55	7.990	3.950	400

Drei-Core, Cu/XLPE/SWA/PVC oder AL/XLPE/SWA/PVC

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2.600	2.290	500
25	2.5	1.2	2.0	2.3	45	3.080	2.600	500
35	2.5	1.3	2.5	2.4	48	3.950	3.280	500
50	2.5	1.3	2.5	2.5	54	4,530	3.630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6.660	4,860	500
120	2.5	1.5	2.5	2.9	63	7.630	5,360	400
150	2.5	1.6	2.5	3.0	66	8.800	6.000	400
185	2.5	1.7	3.15	3.2	72	11.500	6,670	300
240	2.6	1.8	3.15	3.4	78	13.480	8.870	250
300	2.8	1.9	3.15	3.6	84	15.920	10,130	200
400	3.0	2.0	4.0	3.9	94	21.300	12.590	200
500	3.2	2.1	4.0	4.1	103	25.090	15.610	200

3,6/6 (7,2) KV, XLPE Isoliertes Bandgepanzerte PVC -Stromkabel

Single-Core, Cu/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC

Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstung Draht Größe	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Innere Abdeckung Dicke	Rüstung Draht Größe	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1.000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1.540	950	500
120	2.5	1.2	0.5	1.8	31	1.820	1.080	500
150	2.5	1.2	0.5	1.9	33	2,120	1.200	500
185	2.5	1.2	0.5	1.9	35	2.520	1,370	500
240	2.6	1.2	0.5	2.0	37	3.180	1.670	500
300	2.8	1.2	0.5	2.1	40	3.850	1.950	500
400	3.0	1.3	0.5	2.3	44	4.800	2.370	500
500	3.2	1.3	0.5	2.4	48	5,960	2.840	500
630	3.2	1.4	0.5	2.5	52	7.450	3.410	600

Drei-Core, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabelle 24)

Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Ca. Kabelgewicht		Standard Länge per Trommel
Conductor Nominal Bereich	Isolationsdicke	Ca. Sensenabdeckung Dicke	Rüstungsdrahtgröße	Äußere Mantel Dicke	Ca. Gesamtdurchmesser	Kupfer	Aluminium	Standard Länge per Trommel
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.2	2.0	37	1,330	1.140	500
16	2.5	1.2	0.5	2.1	40	1.580	1.580	500
25	2.5	1.2	0.5	2.2	42	2,310	1.880	500
35	2.5	1.3	0.5	2.3	45	2.760	2.090	500
50	2.5	1.3	0.5	2.4	48	3.260	2.360	500
70	2.5	1.4	0.5	2.5	52	4,100	2.810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3.750	400
150	2.5	1.6	0.5	2.9	63	7.050	4,250	400
185	2.5	1.7	0.5	3.0	67	9.320	4,820	400
240	2.6	1.8	0.5	3.2	73	10.530	5,920	300
300	2.8	1.9	0.5	3.4	79	12.730	6.940	300
400	3.0	2.0	0.8	3.7	89	16.620	9.240	200
500	3.2	2.1	0.8	4.0	98	20.550	11.070	200
