Stellen Sie sicher, dass die Systemspannung die Kabelnennleistung nicht überschreitet:
H07Z-U/R: 450/750 V (U₀/U), geeignet für Niederspannungs-Strom- und Steuerstromkreise.
Bei dreiphasigen 400-V-Systemen sind 450/750 V Standard. Für Steuerkreise mit niedrigerer Spannung bietet diese Nennleistung einen ausreichenden Spielraum.
H07Z-U (massiv): Geeignet für feste Installationen, bei denen das Kabel keiner Bewegung oder wiederholten Biegung ausgesetzt ist. Bei einigen Terminaltypen einfacher zu terminieren.
H07Z-R (verseilt, flexibel): Besser für die Verlegung durch Rohre mit Bögen und für Verbindungen, die bei der Installation eine gewisse Flexibilität erfordern. Nicht für Dauerbeanspruchung geeignet; Verwenden Sie H07Z-K für höhere Flexibilität.
Wählen Sie U für eine einfache feste Verkabelung; Wählen Sie R, wenn die Installation ein leichteres Ziehen und Biegen erfordert.
Wählen Sie die Leitergröße basierend auf:
Dauerlaststrom
Zulässiger Spannungsabfall
Umgebungstemperatur und Gruppierung
Kurzschlussfestigkeit
Typischer Bereich: 0,5 mm² bis 240 mm². Gängige Größen für Schalttafel- und Gebäudeverkabelung: 1,5, 2,5, 4, 6, 10, 16, 25, 35 mm².
Halogenfreie thermoplastische Isolierung: Bemessungsdauertemperatur des Leiters 70 °C.
Geringe Rauchentwicklung und kein Halogen: Erfüllt im Test die Normen IEC 60754 (Halogensäuregas) und IEC 61034 (Rauchdichte).
Flammhemmend: Entspricht IEC 60332-1 für die vertikale Flammenausbreitung über ein einzelnes Kabel.
Bestätigen Sie, dass das ausgewählte Produkt die spezifischen Brandschutzanforderungen des Projekts erfüllt.
Öffentliche Gebäude und Bereiche mit hohem Personenaufkommen: Erforderlich, wenn die Emission giftiger Gase und Rauch minimiert werden muss.
Tunnel, U-Bahn-Stationen und geschlossene Räume: Geringe Rauchemissionen erleichtern die Evakuierung und Brandbekämpfung.
Krankenhäuser, Schulen, Rechenzentren: Schützen Sie empfindliche Geräte und Menschen vor korrosiven Gasen.
Außen- oder Nassstandorte: H07Z-U/R ist hauptsächlich für feste Installationen im Innenbereich vorgesehen. Bestätigen Sie für Außen- oder Nassbereiche die Eignung oder ziehen Sie eine alternative Isolierung in Betracht.
Hochtemperaturbereiche: Überprüfen Sie die Umgebungstemperatur anhand der Leitergrenze von 70 °C.
Feste Installation: Typischerweise 4 × Außendurchmesser für ungepanzertes Kabel.
Während der Installation: Vermeiden Sie scharfe Biegungen, die die Isolierung beschädigen könnten.
Wählen Sie Farben für Phase, Neutralleiter und Schutzerde:
Phase: Schwarz, Braun, Grau.
Neutral: Blau.
Schutzerde: Grün/Gelb.
Sonstiges: Rot, Weiß, Orange für Steuer- oder Signalverkabelung.
Vergleichen Sie die örtlichen Verkabelungsvorschriften und Projektspezifikationen.
H07Z-U/R: EN 50525-3-31, IEC 60227 (sofern zutreffend), VDE 0281-9.
Halogenfrei: IEC 60754-1/2.
Rauchdichte: IEC 61034-1/2.
Flammwidrigkeit: IEC 60332-1.
RoHS / REACH: Bestätigen Sie bei Bedarf die Einhaltung.
Fordern Sie bei Bedarf Prüfberichte oder Konformitätsbescheinigungen an.
Spulen: 100 m, 200 m oder kundenspezifisch.
Fässer: Für größere Querschnitte oder große Längen.
Zuschnittlängen: Bei Bedarf mit Aderendhülsen oder Klemmen vorschneiden.
Bestätigen Sie die Verpackung, um die Isolierung während Transport und Lagerung zu schützen.
| Parametereinheit Typischer | Bereich | /Option |
|---|---|---|
| Standard | — | EN 50525-3-31, VDE 0281-9 |
| Typ | — | H07Z-U (massiv) / H07Z-R (mehrdrähtig), einadrig |
| Nennspannung U₀/U | V | 450/750 |
| Conductor | — | Reines Kupfer, Klasse 1 (massiv) oder Klasse 2 (litzig) |
| Isolierung | — | Halogenfreier Thermoplast |
| Leitertemperatur | °C | 70 (kontinuierlich) |
| Umgebungstemperatur | °C | -15 bis +70 (feste Installation) |
| Querschnittsbereich | mm² | 0,5 – 240 |
| Außendurchmesser | mm | Abhängig vom Querschnitt |
| Biegeradius (fest) | — | ≥ 4 × Außendurchmesser |
| Halogengehalt | — | Halogenfrei gemäß IEC 60754 |
| Rauchdichte | — | Geringe Rauchentwicklung gemäß IEC 61034 |
| Flammhemmung | — | IEC 60332-1 |
| Farbe | — | Schwarz, Blau, Braun, Grau, Grün/Gelb, Rot, Weiß, Orange, individuell |
| Verpackung | — | Spule, Trommel, Schnittlänge |
| Länge | m | 100, 200, 500, 1000, benutzerdefiniert |
| RoHS / REACH | — | Auf Anfrage erhältlich |
Hinweis: Die Spezifikationen variieren je nach Hersteller und Standard. Bestätigen Sie vor der Bestellung die tatsächlichen Abmessungen, Temperaturwerte und Zulassungen.
Öffentliche Gebäude: Flughäfen, Bahnhöfe, Einkaufszentren
Tunnel, unterirdische Gänge und geschlossene Parkflächen
Krankenhäuser, Schulen und andere Einrichtungen mit hoher Auslastung
Rechenzentren und Telekommunikationsräume
Schalttafeln und Verteilertafeln, die eine geringe Rauchentwicklung erfordern
Notbeleuchtungs- und Feueralarmkreise
Feste Verkabelung in Bereichen, in denen halogenfreie Kabel vorgeschrieben sind

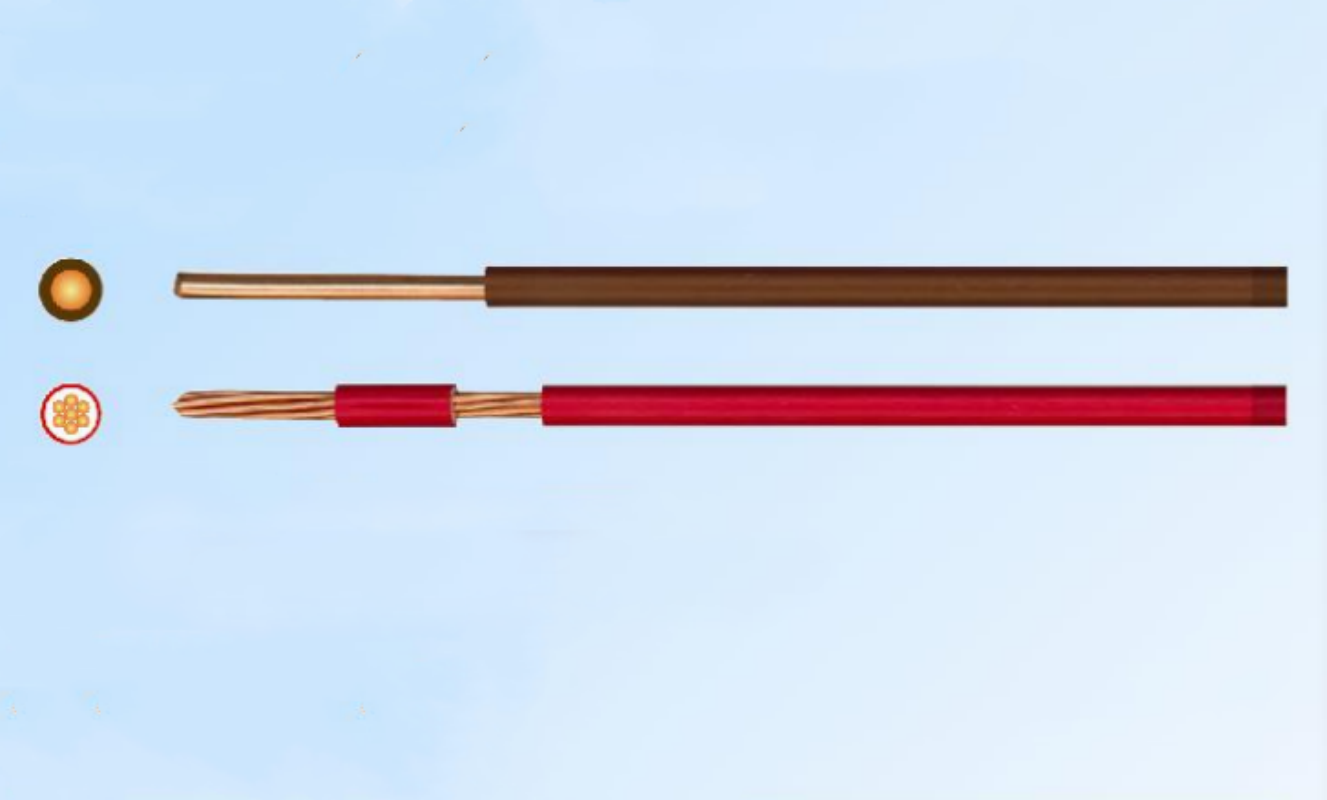

H07Z-U/r
450/750V
Code:H07Z-U/R
Standard: Cenelec HD 22.9.bs 7211
Konstruktion: 1-Solid oder gestrandete Kupferleiter
2-spezielle LSFOH-Thermosettierungsisolierung
Anwendung: Orte, an denen das Risiko von Feuer und überfüllten Orten wie Einkaufszentren, Geschäftszentren, Hotels,
Schulen, Tunnel usw.
Technische Daten: max. Betriebstemperatur 70 ℃
Nominal Kreuzen Abschnitt | Nummer und Dia.of Drähte | Dicke der Isolierung | Durchschnittlicher Gesamtdurchmesser | Ca. Gesamtgewicht | Leiter DC Resistenz bei 20 ℃ | Mas. Aktuell Tragen Kapazität bei 30 ℃ |
mm² | Nr. × mm | mm | mm | Kg/km | Ω/km | Luft a |
H⁰7z-u | ||||||
1.5 | 1.35 | 0.7 | 2.8 | 20.0 | 12.1 | 25 |
2.5 | 1.73 | 0.8 | 3.4 | 31.2 | 7.41 | 34 |
4 | 2.19 | 0.8 | 3.8 | 45.1 | 4.61 | 45 |
6 | 2.68 | 0.8 | 4.3 | 63.8 | 3.08 | 57 |
H⁰7z-r | ||||||
1.5 | 7 × 0,51 | 0.7 | 3.0 | 21.5 | 12.1 | 25 |
2.5 | 7 × 0,66 | 0.8 | 3.6 | 32.9 | 7.41 | 34 |
4 | 7 × 0,83 | 0.8 | 4.1 | 47.7 | 4.61 | 45 |
6 | 7 × 1,02 | 0.8 | 4.7 | 67.8 | 3.08 | 57 |
10 | 7 × 1,34 | 1.0 | 5.9 | 109.2 | 1.83 | 75 |
16 | 7 × 1,70 | 1.0 | 7.0 | 167.6 | 1.15 | 100 |
25 | 7 × 2,20 | 1.2 | 8.4 | 262.3 | 0.727 | 130 |
35 | 7 × 2,55 | 1.2 | 9.4 | 348.1 | 0.524 | 160 |
50 | 7 × 3,00 | 1.4 | 10.9 | 471.6 | 0.387 | 200 |
