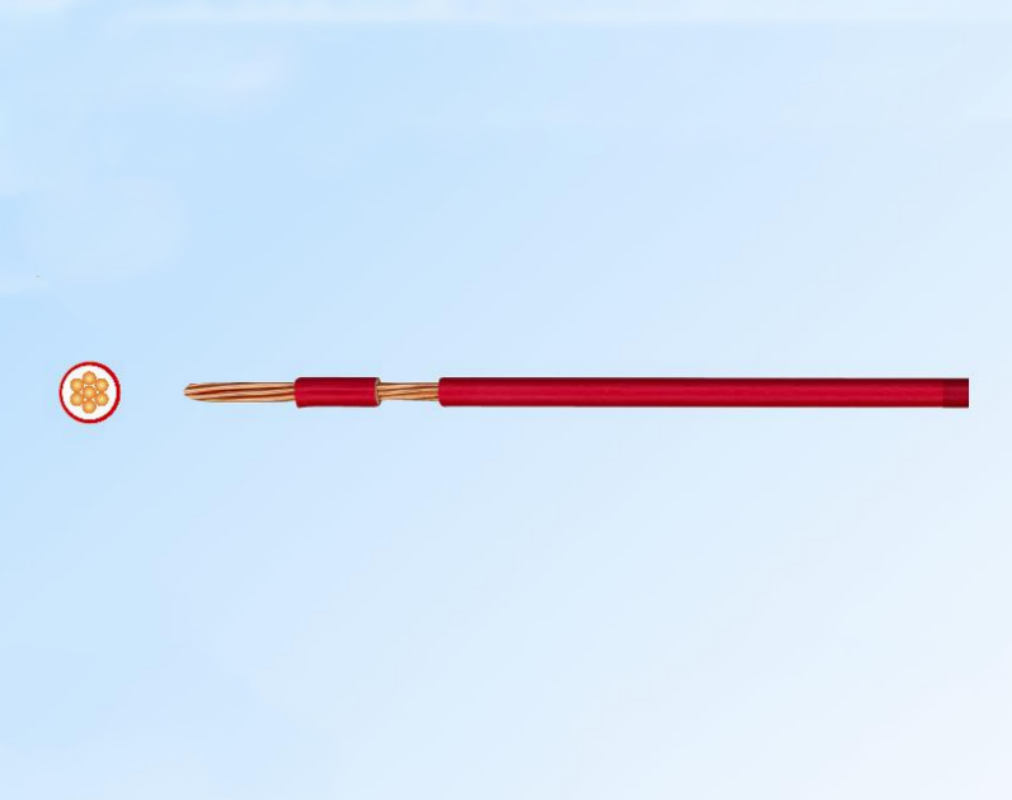

H07V-R
450/750V Code
: HO7V-R, NYA
Standard: IEC.227, BS 6004.VDE: 0281
Konstruktion: 1-betrogener Kupferleiter
2-PVC-Isolierung
Anwendung: Vorzugsweise für die Installation in Innenräumen, in Kabelkanälen und in Industrieanlagen oder Schaltstationen,
Untergrundinstallation.
Technische Daten: max. Betriebstemperatur 70 ℃
Kurze Ciruittemperatur 160 ℃
Nominal Kreuzen Abschnitt | Nummer und Dia. von Drähten | Dicke der Isolierung | Mittlerer Gesamtdurchmesser | Leiter DC Widerstand bei 20 ℃ | Ca. Gesamt Gewicht | Max. Aktuell Kühlen Kapazität bei 30 ℃ | ||
mm² | Nr. × mm | mm | min | Max | Q/km | Kg/km | Pfeife a | Luft a |
1.5 | 7 × 0,51 | 0.7 | 2.7 | 3.3 | 12.1 | 22.0 | 16 | 25 |
2.5 | 7 × 0,66 | 0.8 | 3.3 | 4.0 | 7.41 | 36.0 | 20 | 34 |
4 | 7 × 0,83 | 0.8 | 3.8 | 4.6 | 4.61 | 52.0 | 26 | 45 |
6 | 7 × 1,02 | 0.8 | 4.3 | 5.2 | 3.08 | 74.0 | 35 | 57 |
10 | 7 × 1,32 | 1.0 | 5.6 | 6.7 | 1.83 | 110 | 46 | 75 |
16 | 7 × 1,68 | 1.0 | 6.4 | 7.8 | 1.15 | 170 | 62 | 100 |
25 | 7 × 2,20 | 1.2 | 8.1 | 9.7 | 0.727 | 265 | 82 | 130 |
35 | 7 × 2,55 | 1.2 | 9.0 | 10.9 | 0.524 | 360 | 100 | 160 |
50 | 7 × 3,00 | 1.4 | 10.6 | 12.8 | 0.387 | 501 | 120 | 200 |
