Customized Manufacture Pole Montoded Last Break Switch Manual/Motorize

Pole montiertes SF6 -Lastbruchschalter Handbuch/Motorik

6KV,… .40,5kV, 400A, .. 630,… .1250a

Bereitstellung maßgeschneiderter Herstellung

Ganze Lösungen für Design, Montage, Test

● Zusammenfassung

RPS ist eine SF6-isolierte Outdoor-Pole-Last-Bruch-Schalterfamilie für Überkopfleitungen und speziell

Entwickelt für die Verwendung in modernen ferngesteuerten Verteilungsautomationssystemen. Das RPS bietet zuverlässige Wartung

freier Betrieb auch unter anspruchsvollsten klimatischen Bedingungen, einschließlich salzbeladener Atmosphären, korrosive Industrie

Verschmutzung, Schnee und Eis. Es hat eine hervorragende Lastbruch- und Verwerfungskapazität und erfüllt die Isolation

Anforderungen für den Lastverbantschalter. Der geerdete Metalltank verhindert alle möglichen Leckageströme durch

ein offener Schalter. RPS kann manuell betrieben oder motorisch für lokale und entfernte elektrische Steuerung betrieben werden.

● Serviceumgebung

1. Lufttemperatur: Maximale Temperatur: +85 ℃; Mindesttemperatur: -45 ℃

Luftfeuchtigkeit: monatliche durchschnittliche Luftfeuchtigkeit zu 95%; Tägliche durchschnittliche Luftfeuchtigkeit 90%.

Höhe über dem Meeresspiegel: Maximale Installationshöhe: 2500 m oder mehr höher.

Umgebungsluft, die anscheinend nicht durch ätzende und brennbare Gas, Dampf usw. verschmutzt ist usw. Kein häufiger heftiger Schütteln

● Angebot

Mit optionalen Klassen für den aktuellen Bereich bewertet:

-Typ RPS 15, Rating6-20 KV mit 400A, 16 Kaup bis 1250a, 20 ka;

-Typ RPS 27, Rating22-27 KV mit 400A, 16 Kaup bis 1250a, 20 ka;

--Type RPS 38, Rating30-40,5 kV mit 400A, 16 Kaup bis 1250a, 20 ka;

Mit optionalen Klassen für eine verschiedene Installation der Rasteranwendung:

Abschnittsfunktion (Abschnitt)

50 Instantane/Definitive Time Overcurrent (P.OC)

51 Phasenzeitüberwachung (P.-schnelle Kurve/P.Delay-Kurve)

Überlastung (N.Fast Curve/N.Delay -Kurve)

50n Rest Boden-Instantane/Definitive Time Overcurrent (G.OC)

51n Rest-Mundzeitüberschreitungen (G.Fast Curve/G.Delay Curve)

50SEF Sensitive Earth Mault (SEF)

51C Kaltlast (Kaltlast)

TRSOTF Switch-Onto-Fault (SOTF)

59 über Spannung （ L.over Volt ）

27 unter Spannung (L.under Volt)

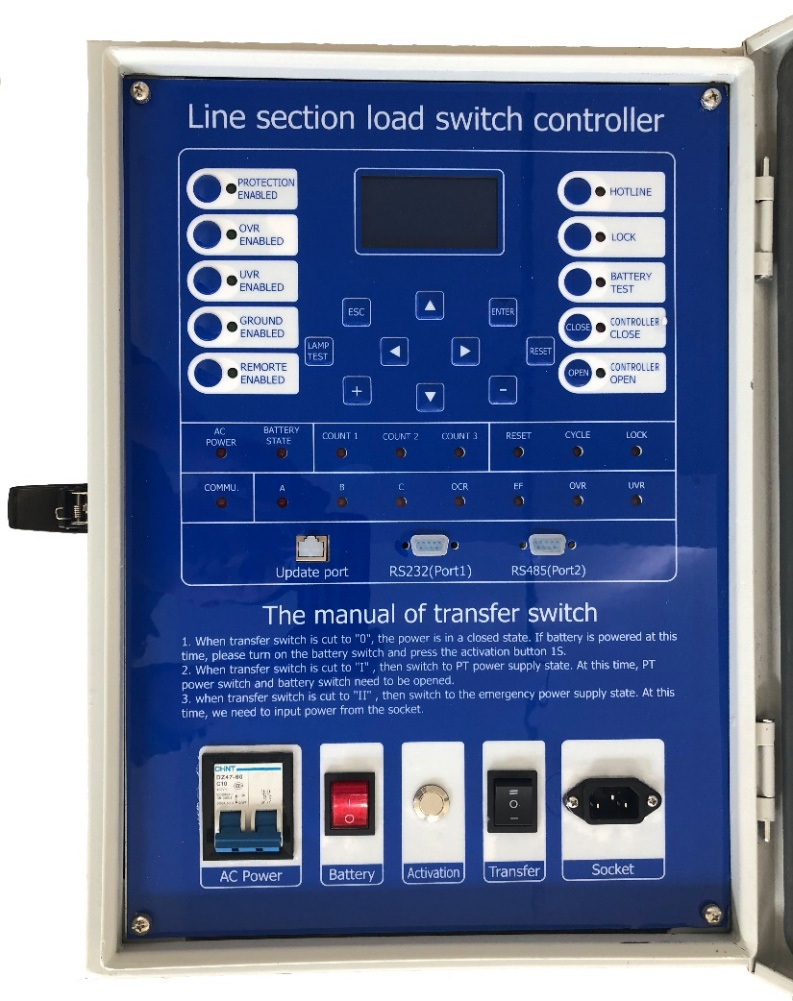

Überwachungsfunktionen:

Primär-/Sekundärphasen und Erdströmungen

Richtung

Primär-/Sekundärleitungs- und Phasenspannungen

Offensichtliche Kraft und Leistungsfaktor

Echte und reaktive Kraft

Historische Nachfrageaufzeichnung

Positive Phasensequenzspannung & Strom

Negative Phasensequenzspannung & Strom

Nullphasensequenzspannung

Frequenz

Binäreingang/Ausgangsstatus

Ausflugskreis gesund/Versagen

Uhrzeit und Datum

Fehleraufzeichnungen

Ereignisaufzeichnungen

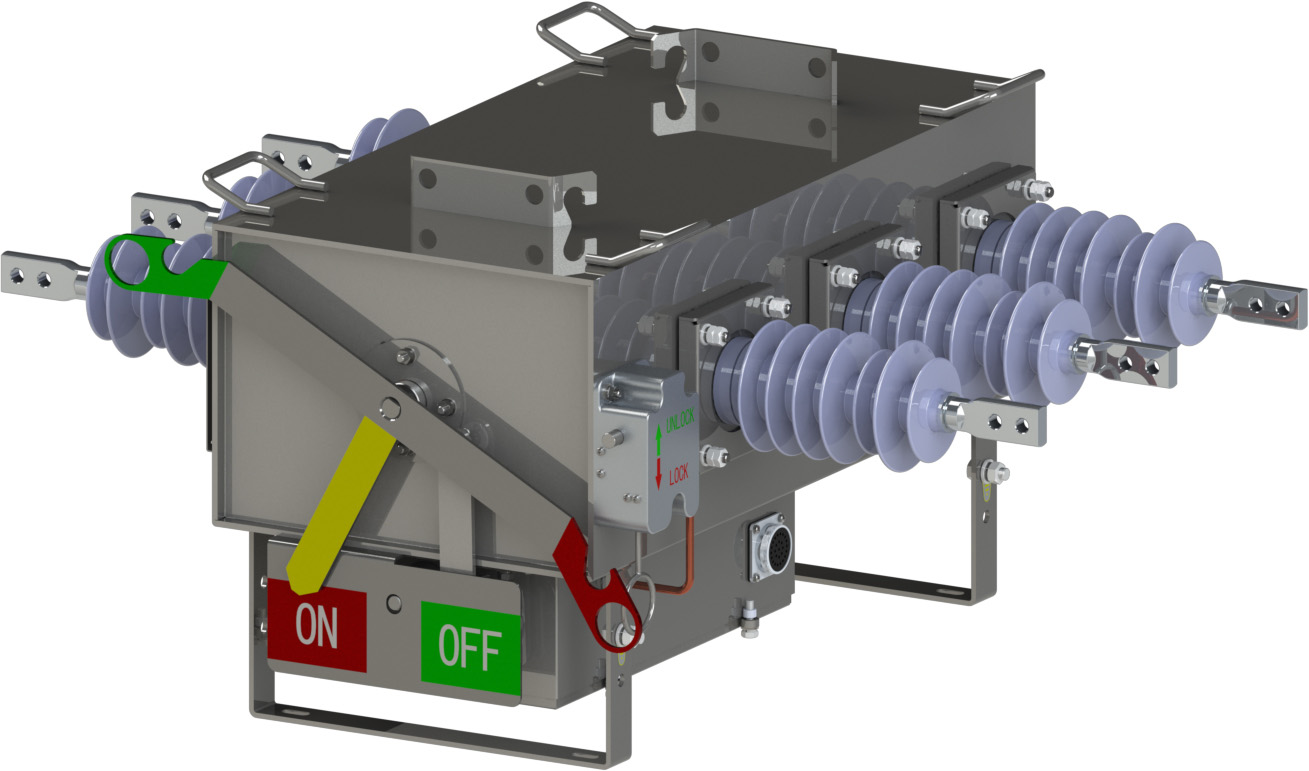

● RPS -Funktion

Der hochwertige 3 -mm -Edelstahl wird für Tank verwendet, das für seine maximale Robustheit ausgelegt ist und

Mindestschweißlinie zur Minimierung der Korrosion und insbesondere zur Gewährleistung der Sicherheit der

Operationspersonal auch mit den internen Lichtbogenfehlern bei der maximalen Fehlerkapazität des Tanks, den die RPS kann

Halten Sie einem internen Fehler stand, ohne heiße Gase zu entlüften.

Der unabhängige Federbetriebsmechanismus übernimmt Rockwill ® Patentspiralfeder und bietet eine garantierte Belastung

Break -Fehler machen Sie die Fähigkeit, indem Sie die Öffnungs- und Schließgeschwindigkeit des Schalters sicherstellen.

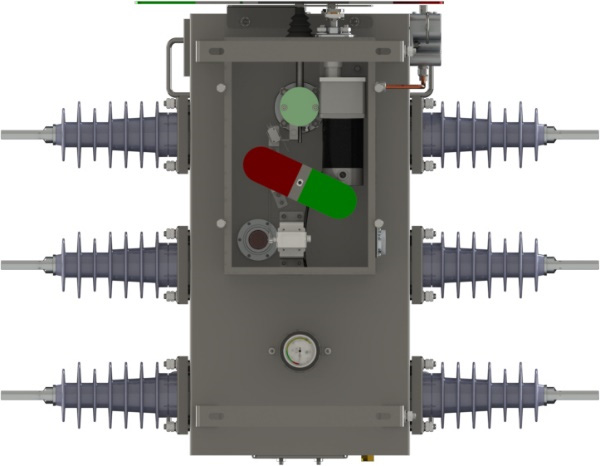

Der RPS ist mit Lichtreflexionspositionsindikator versehen, die direkt mit dem Switch -Betrieb verbunden sind

Welle liefert eindeutige und eindeutige Anzeige für Schalterposition. Indikator aus Licht reflektierendem Material, das

ist selbst nachts im Fahren von Regen leicht sichtbar.

● Hauptvorteile von RPS

Versorgen Sie eine spezielle Designhandbuch für die Schließvorrichtung mit eigenem Patent, sie wurde für normale und angewendet

Abnormale Situation Schließung. Die Schließgeschwindigkeit (Zeit) entspricht IEC62271-100.

Diese Funktion kann vom Magnetantriebsfehler ausgleichen, der, wenn der Aktuator nicht arbeiten kann, den schweren Unfall verursachen.

Korrosionsbeständige, zusammengesetzte Buchse

Manuelles Aussperrmechanismus (einschließlich Hakenstock)

Zuverlässige Wohnungsgrund

O/C -Indikator (aus Licht reflektierendem Material),

Betriebszähler, Gasdichteanzeige, die leicht sind

aus dem Boden sichtbar.

Fortgeschrittene und integrierte Helium -Leckage -Erkennung

und Füllungsausrüstung, die sicherstellen, dass SF6 -Leckagen von

Jeder Schalter ist weniger als 0,1% streng pro Jahr.

Motorantrieb, der leicht vor Ort nachgerüstet ist

manuell betriebene Einheiten.

● Kriechentfernungen von RPS

● Stromtransformator und Spannungssensor

Hinweis: Stromtransformatoren und Spannungssensoren können nach Anforderungen angepasst werden.

● Standards als Referenz

IEC 62271-1 IEC62271-102 IEC 62271-103

Hochspannungsschalter und Steuereinar. Teil 103: Schalter für die Nennspannung über 1 kV bis einschließlich 52 kV

Vorderseite: Farbe klar O/C -Indikator

● technische Hauptdaten
