Bestätigen Sie die zu verbindenden Metalle:
Kupfer auf Aluminium: Standard-Bimetallverbinder mit Kupfer-Aluminium-Übergang.
Aluminium auf Aluminium: Aluminiumverbinder oder Bimetallverbinder mit Aluminium-Aluminium-Kontakt.
Kupfer zu Kupfer: Kupferverbinder; Bimetall ist nicht erforderlich, sofern dies nicht für die Standardisierung angegeben ist.
Identifizieren Sie die Leiterform auf jeder Seite:
Litzenkabel, Massivkabel, Sammelschiene, Rohr oder Kabelschuh.
Querschnittsbereich: typischerweise 16–800 mm², kundenspezifische Größen verfügbar.
Bestätigen Sie, ob der Steckverbinder auf jeder Seite unterschiedliche Größen aufnehmen muss, z. B. 240 mm² Aluminiumkabel auf 120 mm² Kupferschiene.
Nennstrom: Anpassung an den Dauerlaststrom mit Spielraum für Umgebungstemperatur und Gruppierung.
Spannung: Bestätigen Sie die Isolationsanforderungen für Niederspannungs- oder Mittelspannungsanwendungen.
Kurzschlussfestigkeit: Stellen Sie sicher, dass der Stecker dem Kurzschlussstrom des Systems ohne übermäßigen Temperaturanstieg oder mechanische Beschädigung standhält.
| Typbeschreibung | Typische | Verwendung |
|---|---|---|
| Verschraubt | Mechanische Klemme mit Bolzen | Vor Ort montierbar, einstellbar, einfacher Austausch |
| Kompression | Mit hydraulischem Werkzeug gecrimpt | Dauerhafte Verbindungen, geringerer Übergangswiderstand |
| Kombiniert | Verschraubte und Kompressionsfunktionen | Stark vibrierende oder kritische Verbindungen |
| Wählen Sie basierend auf verfügbaren Werkzeugen, Wartungsanforderungen und Verbindungszuverlässigkeit aus. |
Geben oder bestätigen Sie:
Durchmesser und Abstand der Schraubenlöcher
Breite, Länge und Dicke der Handfläche
Bolzengröße oder Gewinde
Durchmesser und Ausrichtung der Kabeleinführung
Zeichnung oder Muster, falls nicht standardisiert
Kupferseite: T2, TU1 oder gleichwertiges Kupfer.
Aluminiumseite: 1060, 1050 oder gleichwertiges Aluminium.
Kleben: Reibschweißen, Abbrennschweißen oder Hartlöten. Reibschweißen ist für hochfeste Cu-Al-Übergänge üblich.
Oberflächenbehandlung: Verzinnung der Kupferseite optional; Aluminiumseite meist blank oder oxidiert.
Innenbereich: Standardausführung; Abstand und Isolierung bestätigen.
Outdoor: UV-, Regen- und Temperaturwechselbeständigkeit.
Küste oder Industrie: Korrosionsschutz und Materialverträglichkeit angeben.
Hohe Luftfeuchtigkeit: Bei Bedarf Oberflächenbehandlung und Versiegelung bestätigen.
Vibration: Verwenden Sie eine verschraubte oder kombinierte Ausführung mit Verriegelungsfunktionen.
Geben Sie die geltenden Standards an:
IEC 61238-1: Kompressions- und mechanische Steckverbinder für Stromkabel.
GB/T 14315: Stromkabelanschlüsse.
DL/T 759: Steckverbinder für Freileitungen.
Projektspezifische Anforderungen an Kontaktwiderstand, Temperaturanstieg und Kurzschlusstest.
Fordern Sie bei Bedarf Prüfberichte zu Kontaktwiderstand, Zugfestigkeit und Temperaturanstieg an.
Markieren Sie jeden Stecker mit Größe, Material und Chargennummer.
In Kartons oder Holzkisten verpacken, um Verformungen zu vermeiden.
Fügen Sie bei Bedarf Installationsanweisungen bei.
| Parametereinheit Typischer | Bereich | /Option |
|---|---|---|
| Typ | — | Bimetall-Verbindungskabelverbinder, verschraubt/komprimiert/kombiniert |
| Material | — | Kupfer T2/TU1 + Aluminium 1060/1050 |
| Bindungsprozess | — | Reibschweißen, Abbrennschweißen, Hartlöten |
| Leiterbereich | mm² | 16 – 800, benutzerdefiniert |
| Kupferseitige Schnittstelle | — | Kabelschuh, Stromschiene, Rohr, Gewindebolzen |
| Aluminium-Seitenschnittstelle | — | Kabelschuh, Stromschiene, Rohr, Gewindebolzen |
| Schraubengröße | — | M8, M10, M12, M16, benutzerdefiniert |
| Bolzenlochabstand | mm | Laut Zeichnung |
| Bewertungsstrom | A | 100 – 2000, je nach Querschnitt |
| Nennspannung | V | LV/MV nach Bedarf |
| Kontaktwiderstand | — | ≤ 1,1 × Referenzkupferverbindung |
| Temperaturanstieg | K | ≤ 45 K bei Nennstrom |
| Kurzschlussfest | Ka | Je nach Systemanforderung |
| Oberflächenbehandlung | — | Kupferseitige Verzinnung optional; Aluminiumseite blank |
| Schutz | — | Drinnen / draußen |
| Standards | — | IEC 61238-1, GB/T 14315, DL/T 759 |
| Verpackung | — | Karton, Holzkiste, Palette |
Hinweis: Abmessungen, Nennströme und Schnittstellendetails werden individuell angepasst. Überprüfen Sie vor der Bestellung anhand von Zeichnungen oder Mustern.
Übergang zwischen Aluminiumkabel und Kupferschiene
Transformator-, Schaltanlagen- und Betriebsgeräteklemmen
Freileitungsanschlüsse im Freien
Sammelschienen- und Geräteanschlüsse des Umspannwerks
Wechselrichter für erneuerbare Energien, Batteriespeicher und Stromwandler
Industrielle Stromverteilung und Motoranschlüsse
Bereiche, in denen Kupfer- und Aluminiumleiter ohne direkten Kontakt verbunden werden müssen
Herkunftsland : China (Festland)

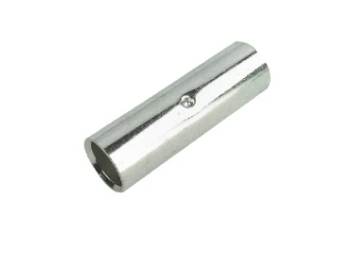

Typ: Bimetal Link
Anwendung: Strom, Kabelanschluss
Geschlecht: Andere
Name: Kabelanschluss
Material: E-Cu; Al-99,6%
Oberflächenbehandlung: hell
Farbe: Silber, angepasst
Zertifikat: CE ROHS ISO9001
Funktion: Einfache Installation, sichere Verwendung, billig
HS -Code: 8536909000
OEM: Vorausgesetzt
