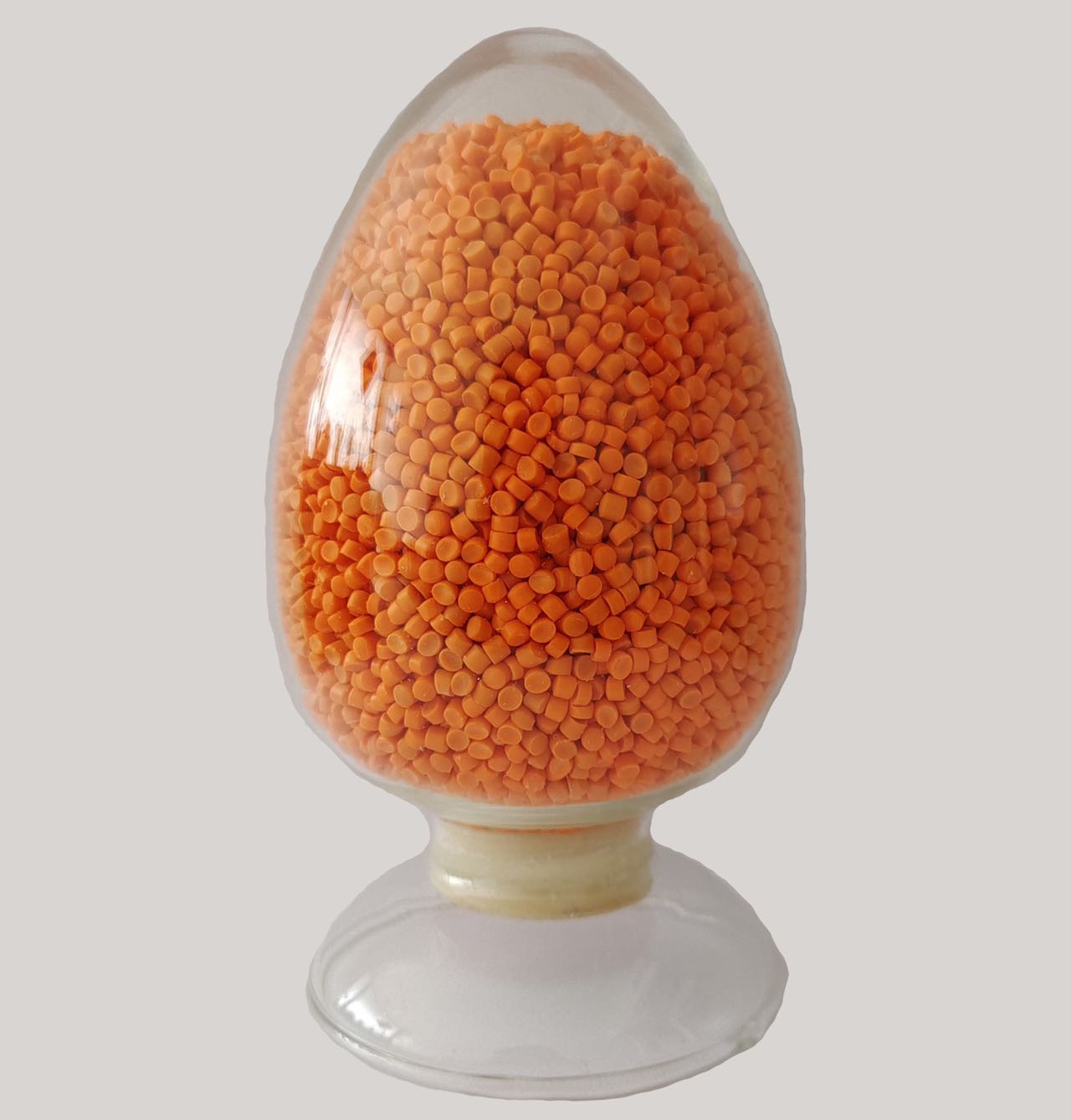

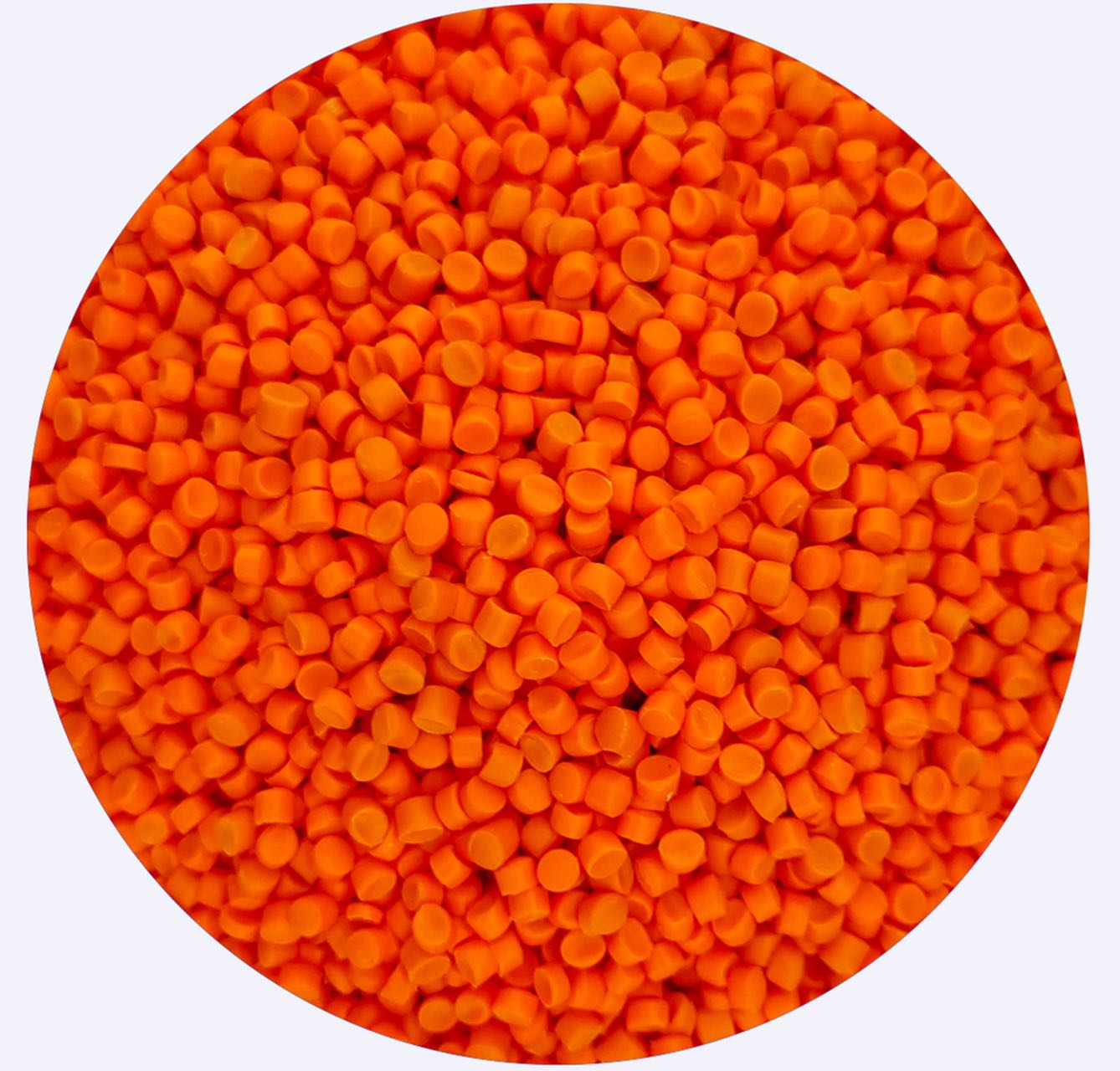

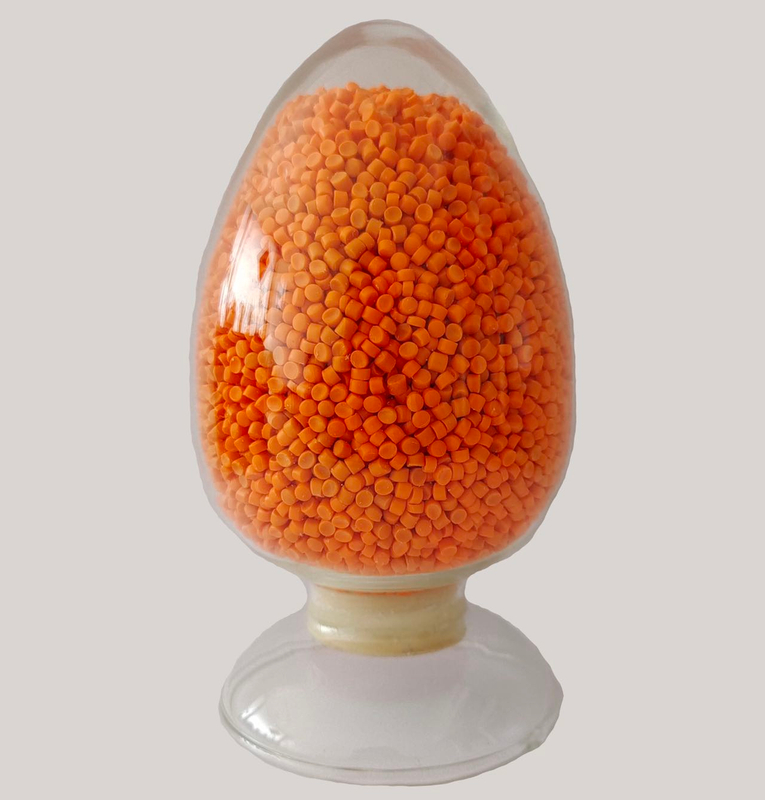

Die für erneuerbare Energiesysteme entwickelte Verschlussenverbindungs-LSZH-Isolationsverbindung (Low Smoke Zero Null-Halogen) ist eine leistungsstarke Lösung für Photovoltaikkabel. Dieses ungiftige, flammretardante Material kombiniert VD-1-Zertifizierung von , 125 ° C und ökologische Verbrennungseigenschaften , wodurch es ideal für nachhaltige Solaranlagen und Hartumweltkabelsysteme ist.
EN50618 (Photovoltaik-Kabelstandards)
TUV1169 (Brandschutz und Haltbarkeit)
IEC 60332-1 VD-1 (Flame Retardancy)
Halogenfreies & ROHS-konform
Konstruktion & Komposition
Formuliert mit einer Präzisionsmischung von:
Hohharze mit hoher Purity : Verbesserte thermische Stabilität
Vernetzungsmittel : Verbesserte mechanische Stärke
Antioxidantien und Flammschutzmittel : Langzeitdauerhaft
Nicht-Halogen-Additive : ungiftiger Verbrennung Nebenprodukt
Artikel | Einheit | |||
Dichte@23 ℃ | g/cm³ | ASTM D792 | ≤ 1,28 | |
Zugfestigkeit | MPA | IEC 60811-1-1 | ≥ 14,2 | |
Dehnung in der Pause | % | ≥ 190 | ||
Nach dem Altern @150 ℃ , 168h | Retention der Zugfestigkeit | % | IEC 60811-1-2 | 115 |
Aufbewahrung der Dehnung | % | 88 | ||
Nach dem Altern @185 ℃ , 100h | Zugfestigkeitsvariation | % | IEC 60811-1-2 | 115 |
Unterbrechung der Dehnung | % | 80 | ||
Heiße Verlängerung bei 200 ℃ , 0,2 MPa, 15 min | Dehnung unter der Last | % | IEC 60811-2- 1 | 20 |
% | 4 | |||
Tieftemperatur-Biege-Test bei -40 ℃ , 16h | — | IEC 60811-1-4 | Kein Riss | |
Verbrennungstest | — | IEC 60332-1 | VD-1 | |
Der Halogensäuregasgehalt | mg/g | IEC 60754-1 | keiner | |
pH | — | IEC 60754-2 | 5 | |
Elektrische Leitfähigkeit | µs/mm | IEC 60754-2 | 3.8 | |
Dielektrische Stärke bei 20 ℃ | MV/mm | IEC 60243-1 | 25 | |
Volumenwiderstand bei 20 ℃ | Ω · cm | ASTM D257 | ≥ 1 × 1014 | |
Härte | Ufer a | ASTM D2240 | 93 | |
Die Bestrahlungsbedingung: heiße Verlängerung (25% bis 35%) | % | — | 20-30 | |
Verarbeitung
Verwenden Sie den herkömmlichen Einzelschrauben-Extruder und eine spezifische Halogenschraube mit niedrigem Rauch. Referenzmodell: φ 70 Modell; Verhältnis niedriger Kompressionspezifische Halogen-freie Schraube mit niedrigem Rauch; L/ D-Verhältnis = 25: 1.
Zone | 1 | 2 | 3 | 4 | 5 | Nacken | Kopf | Sterben |
Temperatur Bereich ℃ | 110 | 125 | 135 | 140 | 145 | 155 | 160 | 165 |
- Über die Temperatur steht nur als Referenz.
Flammhemmende Exzellenz :
Besteht VD-1-Verbrennungstest mit Null-Halogen-Säuregas (<1 mg/g)
Niedrige Raucherzeugung für verstärkte Sicherheit in Notfällen
Wärmedauer :
Arbeitet kontinuierlich bei 125 ° C
Überlebt 200 ℃ Alterungstests (15 min) mit ≤ 20% Dehnungsverlust
-Verarbeitungseffizienz :
Kompatibel mit herkömmlichen Einstock-Extrudern
Schrauben mit niedriger Kompressionsverhältnis (L/D 25: 1) zur gleichmäßigen Vernetzung
Photovoltaiksysteme :
Solarmodulverbindungen
DC/AC -Übertragungsleitungen für Solarparks
Stromverteilung :
Steuer- und Eisenbahnkabel
Hochtemperaturverkabelte
Brandverkabelungsinstallationen :
Tunnel- und Hochhäuserkabel
Marine- und Luft- und Raumfahrtanwendungen
Extrudereinstellungen :
Zone 1-5 Temperaturen: 110 ° C → 165 ° C (allmählicher Gradient)
Sterbentemperatur: 160 ° C ± 5 ° C
Schraubenempfehlungen :
Niedrige Schützenschrauben (L/D 25: 1) für ein gleichmäßige Vernetzung
Fassemperaturen kontrolliert, um den Materialverschlechterung zu verhindern
Sichere Verpackung :
Innere: 25 kg feuchtigkeitsresistente Aluminium-Laminat-Taschen
Außenverstärktes Verbundpapier mit wasserdichte Beschichtung
Palletisierte (max. 20 Beutel/Palette) für globale Compliance
-Versandkonformität :
IATA-zugelassen für Luftfracht
IMDG-konform für den Meerestransport
Haltbarkeit: 6 Monate , wenn sie bei Raumtemperatur trocken gelagert werden
