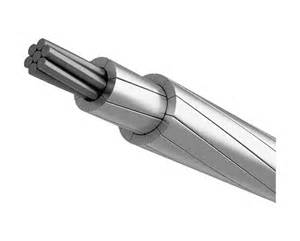

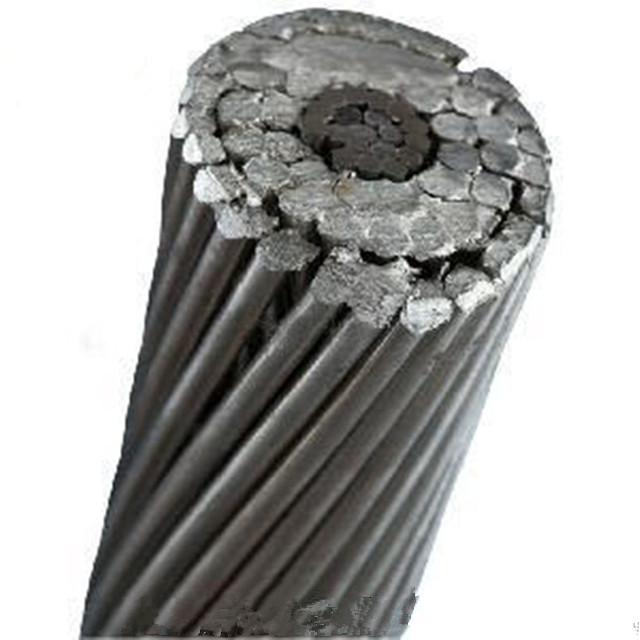

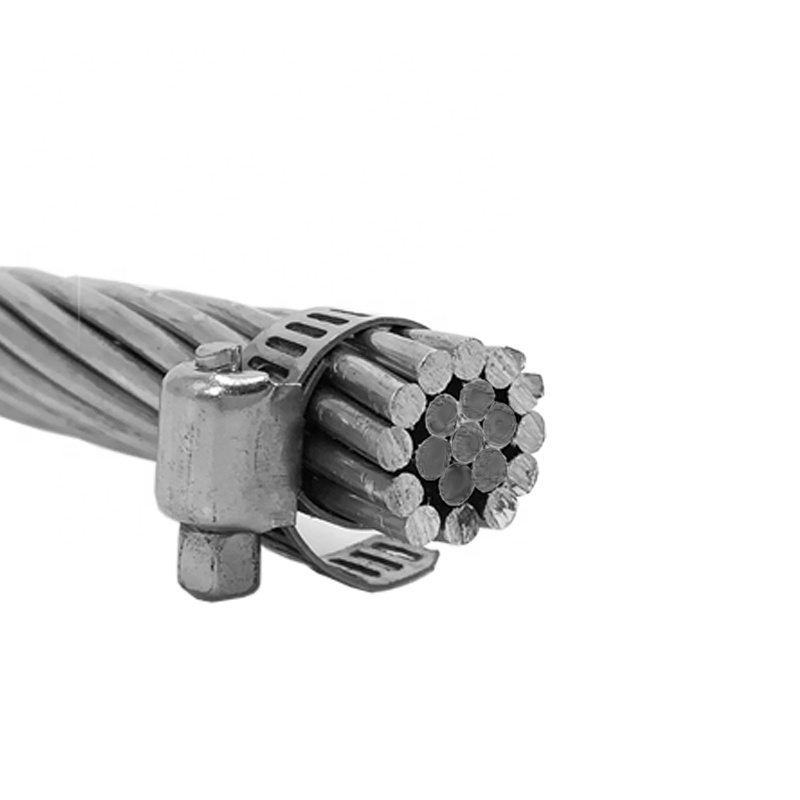

ACSR (Aluminiumleiter Stahlverstärkung) ist ein weit verbreiteter Overhead Power -Getriebeleiter, der aus einem zentralen Stahlkern besteht, der von einer oder mehreren Schichten Aluminiumstränge umgeben ist. Es kombiniert die hohe Zugfestigkeit von Stahl mit der hervorragenden Leitfähigkeit und den leichten Eigenschaften von Aluminium, wodurch es ideal für langspannende Stromleitungen ist.
Konstruktion:
Stahlkern: Bietet eine mechanische Festigkeit und Beständigkeit gegen das Durchhängen von schweren Lasten oder hohen Temperaturen.
Außenstränge Aluminium: Strom effizient leiten und gleichzeitig leicht und korrosionsresistent sind.
Vorteile:
Hochzugehörige Stärke: Geeignet für lange Spannweiten (z. B. Flusskreuzungen, Berggebiete).
Kostengünstig: billiger als Alluminium- oder Kupferleiter.
Wärmestabilität: Stahlkern reduziert die SAG bei hohen Temperaturen.
Korrosionsresistenz: Aluminium bildet eine Schutzoxidschicht.
Nachteile:
Höhere Reaktanz: Aufgrund der magnetischen Eigenschaften des Stahls, die die Effizienz der Leistungstransfer beeinflussen.
Anfälligkeit für Korrosion: In Küsten- oder verschmutzten Gebieten können verzinkte oder von Aluminium beschichtete Stahlkerne verwendet werden.
Anwendungen:
Overhead Power Getriebe- und Verteilungsleitungen.
Eisenbahnelektrifizierung.
Telekommunikationstürme (als Guy Drähte).
ACSR (Aluminiumleiter Stahlverstärkung) ist ein weit verbreiteter Overhead Power -Getriebeleiter, der aus einem zentralen Stahlkern besteht, der von einer oder mehreren Schichten Aluminiumstränge umgeben ist. Es kombiniert die hohe Zugfestigkeit von Stahl mit der hervorragenden Leitfähigkeit und den leichten Eigenschaften von Aluminium, wodurch es ideal für langspannende Stromleitungen ist.
Konstruktion:
Stahlkern: Bietet eine mechanische Festigkeit und Beständigkeit gegen das Durchhängen von schweren Lasten oder hohen Temperaturen.
Außenstränge Aluminium: Strom effizient leiten und gleichzeitig leicht und korrosionsresistent sind.
Vorteile:
Hochzugehörige Stärke: Geeignet für lange Spannweiten (z. B. Flusskreuzungen, Berggebiete).
Kostengünstig: billiger als Alluminium- oder Kupferleiter.
Wärmestabilität: Stahlkern reduziert die SAG bei hohen Temperaturen.
Korrosionsresistenz: Aluminium bildet eine Schutzoxidschicht.
Nachteile:
Höhere Reaktanz: Aufgrund der magnetischen Eigenschaften des Stahls, die die Effizienz der Leistungstransfer beeinflussen.
Anfälligkeit für Korrosion: In Küsten- oder verschmutzten Gebieten können verzinkte oder von Aluminium beschichtete Stahlkerne verwendet werden.
Anwendungen:
Overhead Power Getriebe- und Verteilungsleitungen.
Eisenbahnelektrifizierung.
Telekommunikationstürme (als Guy Drähte).
Standards: ASTM B 232
Code | Bereich | Stranding & Draht Durchmesser | Ca. Gesamt Dia. | Gewicht | Nom. Brechen Laden | Nom.dc Widerstand bei 20 ℃ | Std Länge | ||||||
Nom.alum | Alaun. | Stahl | Gesamt | Alaun. | Stahl | Alaun. | Stahl | Gesamt | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | KN | Ohm/km | M. ± 5% | |
TRUTHAHN | 6 | 13.29 | 2.19 | 15.48 | 6/1,68 | 1/1,68 | 5.04 | 37 | 17 | 54 | 5.24 | 2.1586 | 3.000 |
SCHWAN | 4 | 21.16 | 3.55 | 24.71 | 6/2.12 | 1/2.12 | 6.36 | 58 | 27 | 85 | 8.32 | 1.3557 | 3.000 |
SWANATE | 4 | 21.16 | 5.35 | 26.51 | 7/1,96 | 1/2.61 | 6.53 | 58 | 42 | 100 | 10.53 | 1.3557 | 3.000 |
SPATZ | 2 | 33.61 | 5.61 | 39.22 | 6/2.67 | 1/2.67 | 8.01 | 92 | 44 | 136 | 12.7 | 0.8535 | 3.000 |
Sparat | 2 | 33.61 | 8.52 | 42.13 | 7/2.47 | 1/3.30 | 8.24 | 92 | 67 | 159 | 16.11 | 0.8535 | 2.500 |
Robin | 1 | 42.39 | 7.1 | 49.49 | 6/3.00 | 1/3.00 | 9 | 116 | 55 | 171 | 15.85 | 0.6767 | 2.500 |
RABE | 1/0 | 53.48 | 8.9 | 62.38 | 6/3.37 | 1/3,37 | 10.11 | 147 | 69 | 216 | 19.32 | 0.5364 | 2.000 |
WACHTEL | 2/0 | 67.42 | 11.23 | 78.65 | 6/3,78 | 1/3,78 | 11.34 | 185 | 88 | 273 | 23.62 | 0.4255 | 3.000 |
TAUBE | 3/0 | 85.03 | 14.19 | 99.22 | 6/4.25 | 1/4.25 | 12.75 | 233 | 110 | 343 | 29.41 | 0.3373 | 2.500 |
PINGUIN | 4/0 | 107.23 | 17.87 | 125.1 | 6/4.77 | 1/4.77 | 14.31 | 294 | 139 | 433 | 37.06 | 0.2675 | 2.000 |
Wachsen | 266.8 | 135.16 | 7.48 | 142.64 | 16/3.09 | 1/3.09 | 15.45 | 373 | 58 | 431 | 30.27 | 0.2133 | 3.500 |
REBHUHN | 266.8 | 135.16 | 22 | 157.16 | 26/2.57 | 7/2.00 | 16.28 | 374 | 172 | 546 | 50.29 | 0.2143 | 2.500 |
STRAUSS | 300 | 152 | 24.71 | 176.11 | 26/2.73 | 7/2.12 | 17.28 | 421 | 193 | 614 | 56.52 | 0.1906 | 3.000 |
Merun | 336.4 | 170.45 | 9.48 | 179.93 | 16/3.47 | 1/3.47 | 17.35 | 470 | 74 | 544 | 38.23 | 0.1691 | 2.000 |
Linnet | 336.4 | 170.45 | 27.81 | 198.26 | 26/2.89 | 7/2.25 | 18.31 | 472 | 217 | 689 | 62.71 | 0.1699 | 2.500 |
PIROL | 336.4 | 170.45 | 39.81 | 210.26 | 30/2.69 | 7/2.69 | 18.83 | 473 | 311 | 784 | 77.27 | 0.1704 | 3.000 |
Chickadee | 397.5 | 201.42 | 11.16 | 212.58 | 16/3.77 | 1/3.77 | 18.85 | 555 | 87 | 642 | 43.99 | 0.1431 | 2.500 |
Brant | 397.5 | 201.42 | 26.13 | 227.55 | 24/3.27 | 7/2.18 | 19.61 | 558 | 204 | 762 | 64.69 | 0.1438 | 2.000 |
Ibis | 397.5 | 201.42 | 32.77 | 234.19 | 26/3.14 | 7/2.44 | 19.88 | 558 | 256 | 814 | 72.11 | 0.1438 | 2.500 |
LERCHE | 397.5 | 201.42 | 48.97 | 248.39 | 30/2.92 | 7/2.92 | 20.44 | 560 | 367 | 927 | 88.69 | 0.1442 | 2.500 |
PELIKAN | 477 | 241.68 | 13.42 | 255.1 | 18/4.14 | 1/4.14 | 20.7 | 666 | 105 | 771 | 52.16 | 0.1193 | 2.000 |
FLACKERN | 477 | 241.68 | 31.29 | 272.97 | 24/3,58 | 7/2.39 | 21.49 | 670 | 245 | 915 | 76.66 | 0.1199 | 3.000 |
FALKE | 477 | 241.68 | 39.42 | 281.1 | 26/3.44 | 7/2.67 | 21.79 | 670 | 308 | 978 | 86.65 | 0.1199 | 2.000 |
HEN | 477 | 241.68 | 56.39 | 298.07 | 30/3.20 | 7/3.20 | 22.4 | 671 | 441 | 1.112 | 105.34 | 0.1201 | 2.000 |
FISCHADLER | 556.5 | 282 | 15.68 | 297.68 | 18/4.47 | 1/4.47 | 22.35 | 777 | 122 | 899 | 60.88 | 0.1022 | 2.000 |
SITTICH | 556.5 | 282 | 36.58 | 318.58 | 24/3.87 | 7/2.58 | 23.22 | 781 | 286 | 1.067 | 88.22 | 0.1027 | 3.000 |
TAUBE | 556.5 | 282 | 45.94 | 327.94 | 26/3.72 | 7/2.89 | 23.55 | 781 | 359 | 1.140 | 101.03 | 0.1027 | 3.000 |
ADLER | 556.5 | 282 | 65.81 | 347.81 | 30/3.46 | 7/3.46 | 24.21 | 783 | 515 | 1,298 | 122.92 | 0.103 | 3.500 |
PFAU | 605 | 306.58 | 39.74 | 346.32 | 24/4.03 | 7/2.69 | 24.2 | 849 | 311 | 1,160 | 95.88 | 0.0945 | 3.000 |
Squab | 605 | 306.58 | 49.94 | 356.52 | 26/3,87 | 7/3.01 | 24.51 | 850 | 390 | 1,240 | 108.14 | 0.0945 | 3.000 |
Holzente | 605 | 306.58 | 71.55 | 378.13 | 30/3.61 | 7/3.61 | 25.25 | 851 | 560 | 1,411 | 128.84 | 0.0947 | 3.000 |
Blaugrün | 605 | 306.58 | 69.87 | 376.45 | 30/3.61 | 19/2.16 | 25.24 | 851 | 548 | 1.399 | 133.59 | 0.0947 | 2.000 |
Kingbird | 636 | 322.26 | 17.9 | 340.16 | 18/4.78 | 1/4.78 | 23.88 | 889 | 139 | 1.028 | 69.55 | 0.08945 | 2.000 |
TURM | 636 | 322.26 | 41.81 | 364.07 | 24/4.14 | 7/2.76 | 24.84 | 893 | 326 | 1.219 | 100.63 | 0.08989 | 2.500 |
Code | Bereich | Stranding & Draht Durchmesser | Ca. Gesamt Dia. | Gewicht | Nom. Brechen Laden | Nom.dc Widerstand bei 20 ℃ | Std. Länge | ||||||
Nom.alum | Alaun. | Stahl | Gesamt | Alaun. | Stahl | Alaun. | Stahl | Gesamt | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | KN | Ohm/km | M. ± 5% | |
Grosbeak | 636 | 322.26 | 52.45 | 374.71 | 26/3,97 | 7/3.09 | 25.15 25.88 | 893 | 409 | 1.302 | 111.8 | 0.08989 | 3.000 |
SCOTER | 636 | 322.26 | 75.22 | 397.48 | 30/3.70 | 7/3.70 | 895 | 589 | 1.484 | 135.44 | 0.09011 | 3.000 | |
Egret | 636 | 322.26 | 73.55 | 395.8 | 30/3.70 | 19/2.22 | 25.9 | 894 | 576 | 1.470 | 140.3 | 0.09011 | 3.000 |
SCHNELL | 636 | 322.26 | 8.96 | 331.22 | 36/3.38 | 1/3,38 | 23.62 | 888 | 70 | 958 | 60.52 | 0.08945 | 2.000 |
FLAMINGO | 666.6 | 337.74 | 43.81 | 381.55 | 24/4.23 | 7/2.82 | 25.4 | 936 | 342 | 1,278 | 105.68 | 0.08577 | 2.500 |
Gannet | 666.6 | 337.74 | 55.03 | 392.77 | 26/4.07 | 7/3.16 | 25.76 | 938 | 429 | 1.365 | 117.33 | 0.08577 | 2.500 |
STELZE | 715.5 | 362.58 | 46.97 | 409.55 | 24/4.39 | 7/2.92 | 26.31 | 1.005 | 367 | 1,372 | 113.35 | 0.07989 | 2.000 |
STAR | 715.5 | 362.53 | 59.03 | 421.61 | 26/4.21 | 7/3.28 | 26.68 | 1.005 | 461 | 1.466 | 125.91 | 0.07989 | 2.500 |
Redwing | 715.5 | 362.58 | 82.58 | 445.16 | 30/3.92 | 19/2.35 | 27.43 | 1.006 | 647 | 1.653 | 153.94 | 0.08009 | 2.000 |
Tern | 795 | 402.84 | 27.87 | 430.71 | 45/3,38 | 7/2.25 | 27.03 | 1.116 | 217 | 1.333 | 97.37 | 0.07191 | 2.500 |
KONDOR | 795 | 402.84 | 52.19 | 455.03 | 54/3.08 | 7/3.08 | 27.72 | 1.116 | 408 | 1,524 | 124.45 | 0.07191 | 3.000 |
KUCKUCK | 795 | 402.84 | 52.19 | 455.03 | 24/4.62 | 7/3.08 | 27.74 | 1.116 | 408 | 1,524 | 123.94 | 0.07191 | 2.000 |
ERPEL | 795 | 402.84 | 65.51 | 468.45 | 26/4.44 | 7/3.45 | 28.11 | 1.116 | 512 | 1.628 | 139.92 | 0.07191 | 2.000 |
Coot | 795 | 402.84 | 11.16 | 414 | 36/3.77 | 1/3.77 | 26.41 | 1,110 | 88 | 1,198 | 74.34 | 0.07156 | 3.000 |
MALLARD | 795 | 402.84 | 91.87 | 484.71 | 30/4.14 | 19/2.48 | 28.96 | 1.119 | 719 | 1.838 | 171.18 | 0.07208 | 2.500 |
Rötlich | 900 | 456.06 | 31.54 | 487.6 | 45/3,59 | 7/2.40 | 28.73 | 1.263 | 247 | 1,510 | 108.96 | 0.06351 | 2.000 |
KANARIENVOGEL | 900 | 456.06 | 59.1 | 515.6 | 54/3.28 | 7/3.28 | 29.52 | 1.263 | 461 | 1,724 | 140.95 | 0.06351 | 2.000 |
SCHIENE | 954 | 483.42 | 33.42 | 516.84 | 45/3.70 | 7/2.47 | 29.61 | 1,339 | 262 | 1.601 | 115.63 | 0.05992 | 2.000 |
AMERIKANISCHE SPOTTDROSSEL | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1.333 | 105 | 1.438 | 87.65 | 0.05962 | 2.500 |
KARDINAL | 954 | 483.42 | 62.65 | 546.07 | 54/3,38 | 7/3.38 | 30.42 | 1,339 | 490 | 1,829 | 149.36 | 0.05992 | 2.500 |
Ortlan | 1.033,5 | 523.68 | 36.19 | 559.87 | 45/3,85 | 7/2.57 | 30.81 | 1.451 | 283 | 1.734 | 123.1 | 0.05531 | 2.000 |
Tanger | 1.033,5 | 523.68 | 14.51 | 538.19 | 36/4.30 | 1/4.30 | 30.12 | 1.443 | 113 | 1.556 | 94.93 | 0.05504 | 2.000 |
BRACHVOGEL | 1.033,5 | 523.68 | 67.87 | 591.55 | 54/3,52 | 7/3,52 | 31.68 | 1.451 | 530 | 1.981 | 161.8 | 0.05531 | 2.000 |
Bluejay | 1.113 | 563.93 | 39.03 | 602.96 | 45/4.00 | 7/2.66 | 31.98 | 1.563 | 385 | 1.868 | 132.63 | 0.05136 | 2.500 |
FINK | 1.113 | 563.93 | 71.55 | 635.48 | 54/3.65 | 19/2.19 | 32.85 | 1.570 | 580 | 2.130 | 174.41 | 0.05161 | 2.000 |
AMMER | 1,192,5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2.76 | 33.12 | 1.674 | 327 | 2,001 | 141.79 | 0.04793 | 2.500 |
Greifen | 1,192,5 | 604.26 | 76.58 | 680.84 | 54/3.77 | 19/2.27 | 33.97 | 1.682 | 600 | 2,282 | 188.38 | 0.04817 | 2.000 |
ROHRDOMMEL | 1,272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2.85 | 34.17 | 1.785 | 349 | 2,134 | 151.48 | 0.04494 | 2.500 |
FASAN | 1,272 | 644.51 | 81.63 | 726.19 | 54/3,90 | 19/2.34 | 35.1 | 1.795 | 638 | 2,433 | 194 | 0.04516 | 2.000 |
Skylark | 1,272 | 644.51 | 17.87 | 662.38 731.94 | 36/4.78 | 1/4.78 | 33.42 | 1.777 | 140 | 1.917 | 115.85 | 0.04472 | 2.000 |
Taucher | 1,351,5 | 684.84 684.84 | 47.1 | 45/4.40 | 7/2.92 | 35.16 | 1.898 | 368 | 2,266 | 160.7 | 0.0423 | 2.000 | |
Martin | 1,351,5 | 88.71 | 771.55 775.42 | 54/4.02 | 19/2.41 | 36.17 | 1.906 | 679 | 2.585 | 206.05 | 0.0425 | 2.000 | |
Bobolink | 1.431 | 725.1 | 50.32 | 45/4,53 | 7/3.02 | 36.24 | 2,009 | 393 | 2.402 | 170.71 | 0.03994 | 2.000 | |
REGENPFEIFER | 1.431 | 725.1 | 91.87 | 816.97 | 54/4.14 | 19/2.48 | 37.24 | 2.019 | 719 | 2.738 | 218.24 | 0.04013 | 2.500 |
KLEIBER | 1,510.5 | 765.35 | 52.9 | 818.25 | 45/4,65 | 7/3.10 | 37.2 | 2,120 | 414 | 2.534 2.890 2.667 3.042 222 | 177.89 | 0.03784 | 2.000 |
PAPAGEI | 1,510.5 | 765.35 | 96.84 | 862.19 | 54/4.25 | 19/2.55 | 38.25 | 2,131 | 759 | 230.2 | 0.03802 | 2.000 | |
KIEBITZ | 1.590 | 805.68 | 55.48 102.13 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2,232 2,243 | 435 799 | 187.02 | 0.03595 | 2.000 | |
FALKE | 1.590 | 805.68 | 907.81 | 54/4.36 | 19/2.62 | 39.26 | 242.55 | 0.03613 | 2.000 | ||||
Auerhahn | 80 | 40.52 | 14.13 | 54.65 | 8/2.54 | 1/4.24 | 9.32 | 112 | 110 | 23.6 | 0.7115 | 2.500 | |
Petrel | 101.8 | 51.61 | 30.06 | 81.67 | 12/2.34 | 7/2.34 | 11.71 12.22 13.46 | 143 156 189 | 235 256 311 367 409 441 722 488 | 378 412 500 590 657 709 1007 785 | 41.75 | 0.5613 | 2.000 2.000 2.000 2.000 2.000 3.000 2.500 3.000 |
MENORCA | 110.8 | 56.13 | 32.77 | 88.9 | 12/2.44 | 7/2.44 | 51.25 61.7 72.55 78,5 84,8 128.8 93.9 | 0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705 | |||||
LIVORNO | 134.6 | 68.19 | 39.81 | 108 | 12/2.69 | 7/2.69 | |||||||
GUINEA Dotterel Dorking | 159 | 80.58 | 46.97 | 127.55 | 12/2.92 | 7/2.92 | 14.63 15.42 16.03 18.14 16.84 | 223 248 266 285 297 | |||||
176.9 | 89.48 | 52.19 | 141.67 | 12/3.08 | 7/3.08 | ||||||||
190.8 203.2 211.8 | 96.71 102.97 107.1 | 56.39 91.87 62.45 | 153. 94.84 169.55 | 12/3.20 18/2,86 12/3.37 | 7/3.20 19/2.48 7/3.37 | ||||||||
Brahma Cochin | |||||||||||||
AACSR
Produkt: Stahlverstärkte Leiter
Standards: Typisch Allaluminumalloy NFC 34- 125
Zeichnung: East Energy Electrical Engineering
Designation | Stahl Bereich | Al Legierung Bereich | Knirps. | Äquival -ent -cu Bereich | Nummer | Ca. Gesamtdurchmesser. | Nom. Brechen Laden | Nom.dc Widerstand bei 20 ℃ | Std. Gewicht | Std. Länge | ||||
Stahl | Al Alloy | Stahlkern | Vollständig Kond. | |||||||||||
mm² | mm² | mm² | mm² | NEIN. | NEIN. | mm | mm | Dan | Ohm/km | kg/km | M ± 5% | |||
Phlox 37-7 | 9.42 | 28.27 | 37.69 | 15.4 | 3 | 2.00 | 9 | 2.00 | 4.3 | 8.3 | 2.360 | 1.17 | 155 | 4.000 |
Phlox 59-7 | 21.99 | 37.7 | 59.69 | 20.6 | 7 | 2.00 | 12 | 2.00 | 6 | 10 | 4,560 | 0.88 | 276 | 4.000 |
Phlox 75-5 | 27.83 | 47.71 | 75.54 | 26 | 7 | 2.25 | 12 | 2.25 | 6.75 | 11.25 | 5,770 | 0.695 | 348 | 3.000 |
Phlox 116-2 | 59.69 | 56.55 | 116.24 | 30.9 | 19 | 2.00 | 18 | 2.00 | 10 | 14 | 10.815 | 0.58 | 636 | 3.000 |
Phlox 147-1 | 75.54 | 71.57 | 147.11 | 39.1 | 19 | 2.25 | 18 | 2.25 | 11.25 | 15.75 | 13.685 | 0.466 | 802 | 3.000 |
Pastell 147-1 | 27.83 | 119.28 | 147.11 | 65.2 | 7 | 2.25 | 30 | 2.25 | 6.75 | 15.75 | 8,185 | 0.279 | 547 | 3.000 |
Phlox181-6 | 93.27 | 88.36 | 181.63 | 48.3 | 19 | 2.50 | 18 | 2.50 | 12.5 | 17.5 | 16.895 | 0.378 | 990 | 3.000 |
Pastell 181-6 | 34.36 | 147.26 | 181.62 | 80.5 | 7 | 2.50 | 30 | 2.50 | 7.5 | 17.5 | 10,120 | 0.227 | 675 | 3.000 |
Phlox 228 | 116.99 | 110.83 | 227.82 | 60.5 | 19 | 2.80 | 18 | 2.80 | 14 | 19.6 | 21.200 | 0.3 | 1,244 | 2.000 |
Pastell 228 | 43.1 | 184.72 | 227.82 | 101 | 7 | 2.80 | 30 | 2.80 | 8.4 | 19.6 | 12.680 | 0.18 | 848 | 2.000 |
Phlox 288 | 148.07 | 140.28 | 288.35 | 76.6 | 19 | 3.15 | 18 | 3.15 | 15.75 | 22.05 | 26.800 | 0.237 | 1.570 | 2.000 |
Pastell 288 | 54.55 | 233.8 | 288.35 | 127.7 | 7 | 3.15 | 30 | 3.15 | 9.45 | 22.05 | 16.050 | 0.142 | 1.074 | 2.000 |
Pastell 299 | 93.27 | 206.17 | 299.44 | 112.7 | 19 | 2.50 | 42 | 2.50 | 12.5 | 22.5 | 20.875 | 0.162 | 1,320 | 2.000 |
Phlox 94-1 | 42.12 | 51.95 | 94.07 | 28.4 | 19 | 1.68 | 15 | 2.10 | 8.4 | 12.8 | 8.035 | 0.642 | 481 | 4.000 |
Pastell412 | 85.95 | 325.72 | 411.67 | 178 | 19 | 2.40 | 32 | 3.60 | 12 | 26.4 | 20.830 | 0.103 | 1,593 | 2.500 |
AAAC
Produkt: Allaluminium -Legierungsleiter
Standards: ASTM B 399
Typische Zeichnung:
Code | Bereich | Größe und Strahlung von ACSR mit gleichem Durchmesser | Nr. Und Durchmesser der Drähte | Gesamt Durchmesser | Gewicht | Nominal Brechen Laden | Standard Länge | ||
Nominal | Tatsächlich | ||||||||
MCM | mm² | AWG oder MCM | Al/Stahl | mm | mm | kg/km | KN | M ± 5 | |
Akron | 30.58 | 15.48 | 6 | 6/1 | 7 × 1,68 | 5.04 | 42.7 | 4.92 | 3.000 |
Alton | 48.69 | 24.71 | 4 | 6/1 | 7 × 2,12 | 6.35 | 68 | 7.84 | 3.000 |
Ames | 77.47 | 39.22 | 2 | 6/1 | 7 × 2,67 | 8.02 | 108 | 12.45 | 2.000 |
Azusa | 123.3 | 62.38 | 1/0 | 6/1 | 7 × 3,37 | 10.11 | 172 | 18.97 | 2.000 |
Anaheim | 155.4 | 78.65 | 2/0 | 6/1 | 7 × 3,78 | 11.35 | 217 | 23.93 | 3.000 |
Amherst | 195.7 | 99.22 | 3/0 | 6/1 | 7 × 4,25 | 12.75 | 273 | 30.18 | 2.500 |
ALLIANZ | 246.9 | 125.1 | 4/0 | 6/1 | 7 × 4,77 | 14.31 | 345 | 38.05 | 2.000 |
Butte | 312.8 | 158.6 | 266.8 | 26/7 | 19 × 3,26 | 16.3 | 437 | 48.76 | 3.000 |
KANTON | 394.5 | 199.9 | 336.4 | 26/7 | 19 × 3,66 | 18.3 | 551 | 58.91 | 2.500 |
KAIRO | 465.4 | 235.8 | 397.5 | 26/7 | 19 × 3,98 | 19.88 | 650 | 69.48 | 2.000 |
Darien | 559.5 | 283.5 | 477 | 26/7 | 19 × 4,36 | 21.79 | 781 | 83.52 | 2.000 |
Elgin | 652.4 | 330.6 | 556.5 | 26/7 | 19 × 4,71 | 23.54 | 911 | 97.42 | 1.500 |
FEUERSTEIN | 740.8 | 375.3 | 636 | 26/7 | 37 × 3,59 | 25.16 | 1.035 | 108.21 | 3.000 |
Greeley | 927.2 | 469.8 | 795 | 26/7 | 37 × 4,02 | 28.14 | 1.295 | 135.47 | 2.500 |
AAAC
Produkt: Allaluminium -Legierungsleiter
Standards: ASTM B 399
Typische Zeichnung:
Bereich | Strandungs- und Drahtdurchmesser | Ca. Gesamt Durchmesser | Gewicht | Nominal Brechen Laden | Nominal DC Widerstand bei 20 ℃ | Standard Länge | |
Nominal | Tatsächlich | ||||||
Awg oder MCM | mm² | mm | mm | kg/km | KN | Ohm/km | M ± 5 |
6 | 13.3 | 7/1,554 | 4.67 | 37 | 4.22 | 2.5199 | 3.500 |
4 | 21.15 | 7/1,961 | 5.89 | 58 | 6.71 | 1.5824 | 3.000 |
2 | 33.63 | 7/2.474 | 7.42 | 93 | 10.68 | 0.9942 | 2.500 |
1/0 | 53.48 | 7/3.119 | 9.36 | 148 | 16.97 | 0.6256 | 2.000 |
2/0 | 67.42 | 7/3.503 | 10.51 | 186 | 20.52 | 0.4959 | 3.500 |
3/0 | 85.03 | 7/3,932 | 11.8 | 234 | 25.86 | 0.3936 | 3.000 |
4/0 | 107.23 | 7/4.417 | 13.26 | 296 | 32.63 | 0.3119 | 2.000 |
250 | 126.66 | 19/2.913 | 14.57 | 349 | 38.93 | 0.2642 | 2.000 |
300 | 152.1 | 19/3.193 | 15.97 | 419 | 46.77 | 0.2199 | 3.000 |
350 | 177.35 | 19/3.447 | 17.24 | 489 | 52.25 | 0.1887 | 3.000 |
400 | 202.71 | 19/3.686 | 18.43 | 559 | 59.74 | 0.165 | 2.500 |
450 | 228 | 19/3.909 | 19.55 | 629 | 67.19 | 0.1467 | 2.000 |
500 | 253.35 | 19/4.120 | 20.6 | 698 | 74.64 | 0.1321 | 2.000 |
550 | 278.6 | 37/3.096 | 21.67 | 768 | 83.8 | 0.1202 | 2.000 |
600 | 303.8 | 37/3.233 | 22.63 | 838 | 91.38 | 0.1102 | 2.000 |
650 | 329.25 | 37/3.366 | 23.56 | 908 | 97.94 | 0.1016 | 2.000 |
700 | 354.55 | 37/3.493 | 24.45 | 978 | 102.2 | 0.0944 | 3.500 |
750 | 380.2 | 37/3.617 | 25.32 | 1.049 | 109.6 | 0.088 | 3.000 |
800 | 405.15 | 37/3.734 | 26.14 | 1.117 | 116.8 | 0.0826 | 3.000 |
900 | 456.16 | 37/3,962 | 27.73 | 1,258 | 131.5 | 0.0733 | 3.000 |
1.000 | 506.71 | 37/4.176 | 29.23 | 1.399 | 146.1 | 0.066 | 2.500 |
AAAC
Produkt: Allaluminium -Legierungsleiter
Standards: BS EN 50182
Typische Zeichnung:
Code | Bereich | Stranding und Draht Dia. | Ca. Oyerall -Durchmesser | Gewicht | Nominal Brechen Laden | Nominal DC Widerstand bei 20 ℃ | Standard Länge | |
Nominal | Tatsächlich | |||||||
mm² | mm² | mm | mm | kg/km | KN | Ohm/km | M ± 5 | |
10 | 11.9 | 7/1.47 | 4.41 | 32 | 3.33 | 2.277 | 2.500 | |
KASTEN | 15 | 18.8 | 7/1,85 | 5.55 | 51 | 5.27 | 1.749 | 2.000 |
AKAZIE | 20 | 23.9 | 7/2.08 | 6.24 | 65 | 6.7 | 1.384 | 2.500 |
MANDEL | 25 | 30.1 | 7/2.34 | 7.02 | 82 | 8.44 | 1.094 | 2.000 |
ZEDER | 30 | 35.5 | 7/2.54 | 7.62 | 97 | 9.95 | 0.9281 | 2.000 |
35 | 42.2 | 7/2.77 | 8.31 | 115 | 11.83 | 0.78 | 2.000 | |
TANNE | 40 | 47.8 | 7/2.95 | 8.85 | 131 | 13.4 | 0.688 | 2.500 |
HASEL | 50 | 59.9 | 7/3.30 | 9.9 | 164 | 16.8 | 0.5498 | 2.000 |
PINE | 60 | 71.7 | 7/3.61 | 10.83 | 196 | 20.1 | 0.4595 | 3.000 |
70 | 84.1 | 7/3,91 | 11.73 | 230 | 23.57 | 0.3917 | 3.000 | |
WEIDE | 75 | 89.8 | 7/4.04 | 12.12 | 246 | 25.17 | 0.3669 | 2.500 |
80 | 96.5 | 7/4.19 | 12.57 | 264 | 27.04 | 0.341 | 2.500 | |
90 | 108.8 | 7/4.45 | 13.35 | 298 | 30.5 | 0.3026 | 2.000 | |
EICHE | 100 | 118.9 | 7/4.65 | 13.95 | 325 | 33.3 | 0.2769 | 2.000 |
100 | 118.7 | 19/2.82 | 14.1 | 326 | 33.3 | 0.2786 | 2.000 | |
MAULBEERE | 125 | 151.1 | 19/3.18 | 15.9 | 415 | 42.3 | 0.219 | 3.000 |
ASCHE | 150 | 180.7 | 19/3.48 | 17.4 | 497 | 50.6 | 0.183 | 3.000 |
ULME | 175 | 211 | 19/3.76 | 18.8 | 580 | 59.1 | 0.1568 | 2.500 |
PAPPEL | 200 | 239 | 37/2.87 | 20.09 | 660 | 67 | 0.1387 | 2.500 |
225 | 270.3 | 37/3.05 | 21.35 | 744 | 75.7 | 0.1224 | 2.000 | |
BERGAHORN | 250 | 303 | 37/3.23 | 22.61 | 835 | 84.9 | 0.1094 | 2.000 |
Upas | 300 | 362.1 | 37/3,53 | 24.71 | 998 | 101.5 | 0.09155 | 2.000 |
350 | 421.8 | 37/3,81 | 26.67 | 1163 | 118.2 | 0.0786 | 3.000 | |
EIBE | 400 | 479.9 | 37/4.06 | 28.42 | 1323 | 134.5 | 0.06908 | 2.500 |
Standards: ASTM B 232
Code | Bereich | Stranding & Draht Durchmesser | Ca. Gesamt Dia. | Gewicht | Nom. Brechen Laden | Nom.dc Widerstand bei 20 ℃ | Std Länge | ||||||
Nom.alum | Alaun. | Stahl | Gesamt | Alaun. | Stahl | Alaun. | Stahl | Gesamt | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | KN | Ohm/km | M. ± 5% | |
TRUTHAHN | 6 | 13.29 | 2.19 | 15.48 | 6/1,68 | 1/1,68 | 5.04 | 37 | 17 | 54 | 5.24 | 2.1586 | 3.000 |
SCHWAN | 4 | 21.16 | 3.55 | 24.71 | 6/2.12 | 1/2.12 | 6.36 | 58 | 27 | 85 | 8.32 | 1.3557 | 3.000 |
SWANATE | 4 | 21.16 | 5.35 | 26.51 | 7/1,96 | 1/2.61 | 6.53 | 58 | 42 | 100 | 10.53 | 1.3557 | 3.000 |
SPATZ | 2 | 33.61 | 5.61 | 39.22 | 6/2.67 | 1/2.67 | 8.01 | 92 | 44 | 136 | 12.7 | 0.8535 | 3.000 |
Sparat | 2 | 33.61 | 8.52 | 42.13 | 7/2.47 | 1/3.30 | 8.24 | 92 | 67 | 159 | 16.11 | 0.8535 | 2.500 |
Robin | 1 | 42.39 | 7.1 | 49.49 | 6/3.00 | 1/3.00 | 9 | 116 | 55 | 171 | 15.85 | 0.6767 | 2.500 |
RABE | 1/0 | 53.48 | 8.9 | 62.38 | 6/3.37 | 1/3,37 | 10.11 | 147 | 69 | 216 | 19.32 | 0.5364 | 2.000 |
WACHTEL | 2/0 | 67.42 | 11.23 | 78.65 | 6/3,78 | 1/3,78 | 11.34 | 185 | 88 | 273 | 23.62 | 0.4255 | 3.000 |
TAUBE | 3/0 | 85.03 | 14.19 | 99.22 | 6/4.25 | 1/4.25 | 12.75 | 233 | 110 | 343 | 29.41 | 0.3373 | 2.500 |
PINGUIN | 4/0 | 107.23 | 17.87 | 125.1 | 6/4.77 | 1/4.77 | 14.31 | 294 | 139 | 433 | 37.06 | 0.2675 | 2.000 |
Wachsen | 266.8 | 135.16 | 7.48 | 142.64 | 16/3.09 | 1/3.09 | 15.45 | 373 | 58 | 431 | 30.27 | 0.2133 | 3.500 |
REBHUHN | 266.8 | 135.16 | 22 | 157.16 | 26/2.57 | 7/2.00 | 16.28 | 374 | 172 | 546 | 50.29 | 0.2143 | 2.500 |
STRAUSS | 300 | 152 | 24.71 | 176.11 | 26/2.73 | 7/2.12 | 17.28 | 421 | 193 | 614 | 56.52 | 0.1906 | 3.000 |
Merun | 336.4 | 170.45 | 9.48 | 179.93 | 16/3.47 | 1/3.47 | 17.35 | 470 | 74 | 544 | 38.23 | 0.1691 | 2.000 |
Linnet | 336.4 | 170.45 | 27.81 | 198.26 | 26/2.89 | 7/2.25 | 18.31 | 472 | 217 | 689 | 62.71 | 0.1699 | 2.500 |
PIROL | 336.4 | 170.45 | 39.81 | 210.26 | 30/2.69 | 7/2.69 | 18.83 | 473 | 311 | 784 | 77.27 | 0.1704 | 3.000 |
Chickadee | 397.5 | 201.42 | 11.16 | 212.58 | 16/3.77 | 1/3.77 | 18.85 | 555 | 87 | 642 | 43.99 | 0.1431 | 2.500 |
Brant | 397.5 | 201.42 | 26.13 | 227.55 | 24/3.27 | 7/2.18 | 19.61 | 558 | 204 | 762 | 64.69 | 0.1438 | 2.000 |
Ibis | 397.5 | 201.42 | 32.77 | 234.19 | 26/3.14 | 7/2.44 | 19.88 | 558 | 256 | 814 | 72.11 | 0.1438 | 2.500 |
LERCHE | 397.5 | 201.42 | 48.97 | 248.39 | 30/2.92 | 7/2.92 | 20.44 | 560 | 367 | 927 | 88.69 | 0.1442 | 2.500 |
PELIKAN | 477 | 241.68 | 13.42 | 255.1 | 18/4.14 | 1/4.14 | 20.7 | 666 | 105 | 771 | 52.16 | 0.1193 | 2.000 |
FLACKERN | 477 | 241.68 | 31.29 | 272.97 | 24/3,58 | 7/2.39 | 21.49 | 670 | 245 | 915 | 76.66 | 0.1199 | 3.000 |
FALKE | 477 | 241.68 | 39.42 | 281.1 | 26/3.44 | 7/2.67 | 21.79 | 670 | 308 | 978 | 86.65 | 0.1199 | 2.000 |
HEN | 477 | 241.68 | 56.39 | 298.07 | 30/3.20 | 7/3.20 | 22.4 | 671 | 441 | 1.112 | 105.34 | 0.1201 | 2.000 |
FISCHADLER | 556.5 | 282 | 15.68 | 297.68 | 18/4.47 | 1/4.47 | 22.35 | 777 | 122 | 899 | 60.88 | 0.1022 | 2.000 |
SITTICH | 556.5 | 282 | 36.58 | 318.58 | 24/3.87 | 7/2.58 | 23.22 | 781 | 286 | 1.067 | 88.22 | 0.1027 | 3.000 |
TAUBE | 556.5 | 282 | 45.94 | 327.94 | 26/3.72 | 7/2.89 | 23.55 | 781 | 359 | 1.140 | 101.03 | 0.1027 | 3.000 |
ADLER | 556.5 | 282 | 65.81 | 347.81 | 30/3.46 | 7/3.46 | 24.21 | 783 | 515 | 1,298 | 122.92 | 0.103 | 3.500 |
PFAU | 605 | 306.58 | 39.74 | 346.32 | 24/4.03 | 7/2.69 | 24.2 | 849 | 311 | 1,160 | 95.88 | 0.0945 | 3.000 |
Squab | 605 | 306.58 | 49.94 | 356.52 | 26/3,87 | 7/3.01 | 24.51 | 850 | 390 | 1,240 | 108.14 | 0.0945 | 3.000 |
Holzente | 605 | 306.58 | 71.55 | 378.13 | 30/3.61 | 7/3.61 | 25.25 | 851 | 560 | 1,411 | 128.84 | 0.0947 | 3.000 |
Blaugrün | 605 | 306.58 | 69.87 | 376.45 | 30/3.61 | 19/2.16 | 25.24 | 851 | 548 | 1.399 | 133.59 | 0.0947 | 2.000 |
Kingbird | 636 | 322.26 | 17.9 | 340.16 | 18/4.78 | 1/4.78 | 23.88 | 889 | 139 | 1.028 | 69.55 | 0.08945 | 2.000 |
TURM | 636 | 322.26 | 41.81 | 364.07 | 24/4.14 | 7/2.76 | 24.84 | 893 | 326 | 1.219 | 100.63 | 0.08989 | 2.500 |
Code | Bereich | Stranding & Draht Durchmesser | Ca. Gesamt Dia. | Gewicht | Nom. Brechen Laden | Nom.dc Widerstand bei 20 ℃ | Std. Länge | ||||||
Nom.alum | Alaun. | Stahl | Gesamt | Alaun. | Stahl | Alaun. | Stahl | Gesamt | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | KN | Ohm/km | M. ± 5% | |
Grosbeak | 636 | 322.26 | 52.45 | 374.71 | 26/3,97 | 7/3.09 | 25.15 25.88 | 893 | 409 | 1.302 | 111.8 | 0.08989 | 3.000 |
SCOTER | 636 | 322.26 | 75.22 | 397.48 | 30/3.70 | 7/3.70 | 895 | 589 | 1.484 | 135.44 | 0.09011 | 3.000 | |
Egret | 636 | 322.26 | 73.55 | 395.8 | 30/3.70 | 19/2.22 | 25.9 | 894 | 576 | 1.470 | 140.3 | 0.09011 | 3.000 |
SCHNELL | 636 | 322.26 | 8.96 | 331.22 | 36/3.38 | 1/3,38 | 23.62 | 888 | 70 | 958 | 60.52 | 0.08945 | 2.000 |
FLAMINGO | 666.6 | 337.74 | 43.81 | 381.55 | 24/4.23 | 7/2.82 | 25.4 | 936 | 342 | 1,278 | 105.68 | 0.08577 | 2.500 |
Gannet | 666.6 | 337.74 | 55.03 | 392.77 | 26/4.07 | 7/3.16 | 25.76 | 938 | 429 | 1.365 | 117.33 | 0.08577 | 2.500 |
STELZE | 715.5 | 362.58 | 46.97 | 409.55 | 24/4.39 | 7/2.92 | 26.31 | 1.005 | 367 | 1,372 | 113.35 | 0.07989 | 2.000 |
STAR | 715.5 | 362.53 | 59.03 | 421.61 | 26/4.21 | 7/3.28 | 26.68 | 1.005 | 461 | 1.466 | 125.91 | 0.07989 | 2.500 |
Redwing | 715.5 | 362.58 | 82.58 | 445.16 | 30/3.92 | 19/2.35 | 27.43 | 1.006 | 647 | 1.653 | 153.94 | 0.08009 | 2.000 |
Tern | 795 | 402.84 | 27.87 | 430.71 | 45/3,38 | 7/2.25 | 27.03 | 1.116 | 217 | 1.333 | 97.37 | 0.07191 | 2.500 |
KONDOR | 795 | 402.84 | 52.19 | 455.03 | 54/3.08 | 7/3.08 | 27.72 | 1.116 | 408 | 1,524 | 124.45 | 0.07191 | 3.000 |
KUCKUCK | 795 | 402.84 | 52.19 | 455.03 | 24/4.62 | 7/3.08 | 27.74 | 1.116 | 408 | 1,524 | 123.94 | 0.07191 | 2.000 |
ERPEL | 795 | 402.84 | 65.51 | 468.45 | 26/4.44 | 7/3.45 | 28.11 | 1.116 | 512 | 1.628 | 139.92 | 0.07191 | 2.000 |
Coot | 795 | 402.84 | 11.16 | 414 | 36/3.77 | 1/3.77 | 26.41 | 1,110 | 88 | 1,198 | 74.34 | 0.07156 | 3.000 |
MALLARD | 795 | 402.84 | 91.87 | 484.71 | 30/4.14 | 19/2.48 | 28.96 | 1.119 | 719 | 1.838 | 171.18 | 0.07208 | 2.500 |
Rötlich | 900 | 456.06 | 31.54 | 487.6 | 45/3,59 | 7/2.40 | 28.73 | 1.263 | 247 | 1,510 | 108.96 | 0.06351 | 2.000 |
KANARIENVOGEL | 900 | 456.06 | 59.1 | 515.6 | 54/3.28 | 7/3.28 | 29.52 | 1.263 | 461 | 1,724 | 140.95 | 0.06351 | 2.000 |
SCHIENE | 954 | 483.42 | 33.42 | 516.84 | 45/3.70 | 7/2.47 | 29.61 | 1,339 | 262 | 1.601 | 115.63 | 0.05992 | 2.000 |
AMERIKANISCHE SPOTTDROSSEL | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1.333 | 105 | 1.438 | 87.65 | 0.05962 | 2.500 |
KARDINAL | 954 | 483.42 | 62.65 | 546.07 | 54/3,38 | 7/3.38 | 30.42 | 1,339 | 490 | 1,829 | 149.36 | 0.05992 | 2.500 |
Ortlan | 1.033,5 | 523.68 | 36.19 | 559.87 | 45/3,85 | 7/2.57 | 30.81 | 1.451 | 283 | 1.734 | 123.1 | 0.05531 | 2.000 |
Tanger | 1.033,5 | 523.68 | 14.51 | 538.19 | 36/4.30 | 1/4.30 | 30.12 | 1.443 | 113 | 1.556 | 94.93 | 0.05504 | 2.000 |
BRACHVOGEL | 1.033,5 | 523.68 | 67.87 | 591.55 | 54/3,52 | 7/3,52 | 31.68 | 1.451 | 530 | 1.981 | 161.8 | 0.05531 | 2.000 |
Bluejay | 1.113 | 563.93 | 39.03 | 602.96 | 45/4.00 | 7/2.66 | 31.98 | 1.563 | 385 | 1.868 | 132.63 | 0.05136 | 2.500 |
FINK | 1.113 | 563.93 | 71.55 | 635.48 | 54/3.65 | 19/2.19 | 32.85 | 1.570 | 580 | 2.130 | 174.41 | 0.05161 | 2.000 |
AMMER | 1,192,5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2.76 | 33.12 | 1.674 | 327 | 2,001 | 141.79 | 0.04793 | 2.500 |
Greifen | 1,192,5 | 604.26 | 76.58 | 680.84 | 54/3.77 | 19/2.27 | 33.97 | 1.682 | 600 | 2,282 | 188.38 | 0.04817 | 2.000 |
ROHRDOMMEL | 1,272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2.85 | 34.17 | 1.785 | 349 | 2,134 | 151.48 | 0.04494 | 2.500 |
FASAN | 1,272 | 644.51 | 81.63 | 726.19 | 54/3,90 | 19/2.34 | 35.1 | 1.795 | 638 | 2,433 | 194 | 0.04516 | 2.000 |
Skylark | 1,272 | 644.51 | 17.87 | 662.38 731.94 | 36/4.78 | 1/4.78 | 33.42 | 1.777 | 140 | 1.917 | 115.85 | 0.04472 | 2.000 |
Taucher | 1,351,5 | 684.84 684.84 | 47.1 | 45/4.40 | 7/2.92 | 35.16 | 1.898 | 368 | 2,266 | 160.7 | 0.0423 | 2.000 | |
Martin | 1,351,5 | 88.71 | 771.55 775.42 | 54/4.02 | 19/2.41 | 36.17 | 1.906 | 679 | 2.585 | 206.05 | 0.0425 | 2.000 | |
Bobolink | 1.431 | 725.1 | 50.32 | 45/4,53 | 7/3.02 | 36.24 | 2,009 | 393 | 2.402 | 170.71 | 0.03994 | 2.000 | |
REGENPFEIFER | 1.431 | 725.1 | 91.87 | 816.97 | 54/4.14 | 19/2.48 | 37.24 | 2.019 | 719 | 2.738 | 218.24 | 0.04013 | 2.500 |
KLEIBER | 1,510.5 | 765.35 | 52.9 | 818.25 | 45/4,65 | 7/3.10 | 37.2 | 2,120 | 414 | 2.534 2.890 2.667 3.042 222 | 177.89 | 0.03784 | 2.000 |
PAPAGEI | 1,510.5 | 765.35 | 96.84 | 862.19 | 54/4.25 | 19/2.55 | 38.25 | 2,131 | 759 | 230.2 | 0.03802 | 2.000 | |
KIEBITZ | 1.590 | 805.68 | 55.48 102.13 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2,232 2,243 | 435 799 | 187.02 | 0.03595 | 2.000 | |
FALKE | 1.590 | 805.68 | 907.81 | 54/4.36 | 19/2.62 | 39.26 | 242.55 | 0.03613 | 2.000 | ||||
Auerhahn | 80 | 40.52 | 14.13 | 54.65 | 8/2.54 | 1/4.24 | 9.32 | 112 | 110 | 23.6 | 0.7115 | 2.500 | |
Petrel | 101.8 | 51.61 | 30.06 | 81.67 | 12/2.34 | 7/2.34 | 11.71 12.22 13.46 | 143 156 189 | 235 256 311 367 409 441 722 488 | 378 412 500 590 657 709 1007 785 | 41.75 | 0.5613 | 2.000 2.000 2.000 2.000 2.000 3.000 2.500 3.000 |
MENORCA | 110.8 | 56.13 | 32.77 | 88.9 | 12/2.44 | 7/2.44 | 51.25 61.7 72.55 78,5 84,8 128.8 93.9 | 0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705 | |||||
LIVORNO | 134.6 | 68.19 | 39.81 | 108 | 12/2.69 | 7/2.69 | |||||||
GUINEA Dotterel Dorking | 159 | 80.58 | 46.97 | 127.55 | 12/2.92 | 7/2.92 | 14.63 15.42 16.03 18.14 16.84 | 223 248 266 285 297 | |||||
176.9 | 89.48 | 52.19 | 141.67 | 12/3.08 | 7/3.08 | ||||||||
190.8 203.2 211.8 | 96.71 102.97 107.1 | 56.39 91.87 62.45 | 153. 94.84 169.55 | 12/3.20 18/2,86 12/3.37 | 7/3.20 19/2.48 7/3.37 | ||||||||
Brahma Cochin | |||||||||||||
AACSR
Produkt: Stahlverstärkte Leiter
Standards: Typisch Allaluminumalloy NFC 34- 125
Zeichnung: East Energy Electrical Engineering
Designation | Stahl Bereich | Al Legierung Bereich | Knirps. | Äquival -ent -cu Bereich | Nummer | Ca. Gesamtdurchmesser. | Nom. Brechen Laden | Nom.dc Widerstand bei 20 ℃ | Std. Gewicht | Std. Länge | ||||
Stahl | Al Alloy | Stahlkern | Vollständig Kond. | |||||||||||
mm² | mm² | mm² | mm² | NEIN. | NEIN. | mm | mm | Dan | Ohm/km | kg/km | M ± 5% | |||
Phlox 37-7 | 9.42 | 28.27 | 37.69 | 15.4 | 3 | 2.00 | 9 | 2.00 | 4.3 | 8.3 | 2.360 | 1.17 | 155 | 4.000 |
Phlox 59-7 | 21.99 | 37.7 | 59.69 | 20.6 | 7 | 2.00 | 12 | 2.00 | 6 | 10 | 4,560 | 0.88 | 276 | 4.000 |
Phlox 75-5 | 27.83 | 47.71 | 75.54 | 26 | 7 | 2.25 | 12 | 2.25 | 6.75 | 11.25 | 5,770 | 0.695 | 348 | 3.000 |
Phlox 116-2 | 59.69 | 56.55 | 116.24 | 30.9 | 19 | 2.00 | 18 | 2.00 | 10 | 14 | 10.815 | 0.58 | 636 | 3.000 |
Phlox 147-1 | 75.54 | 71.57 | 147.11 | 39.1 | 19 | 2.25 | 18 | 2.25 | 11.25 | 15.75 | 13.685 | 0.466 | 802 | 3.000 |
Pastell 147-1 | 27.83 | 119.28 | 147.11 | 65.2 | 7 | 2.25 | 30 | 2.25 | 6.75 | 15.75 | 8,185 | 0.279 | 547 | 3.000 |
Phlox181-6 | 93.27 | 88.36 | 181.63 | 48.3 | 19 | 2.50 | 18 | 2.50 | 12.5 | 17.5 | 16.895 | 0.378 | 990 | 3.000 |
Pastell 181-6 | 34.36 | 147.26 | 181.62 | 80.5 | 7 | 2.50 | 30 | 2.50 | 7.5 | 17.5 | 10,120 | 0.227 | 675 | 3.000 |
Phlox 228 | 116.99 | 110.83 | 227.82 | 60.5 | 19 | 2.80 | 18 | 2.80 | 14 | 19.6 | 21.200 | 0.3 | 1,244 | 2.000 |
Pastell 228 | 43.1 | 184.72 | 227.82 | 101 | 7 | 2.80 | 30 | 2.80 | 8.4 | 19.6 | 12.680 | 0.18 | 848 | 2.000 |
Phlox 288 | 148.07 | 140.28 | 288.35 | 76.6 | 19 | 3.15 | 18 | 3.15 | 15.75 | 22.05 | 26.800 | 0.237 | 1.570 | 2.000 |
Pastell 288 | 54.55 | 233.8 | 288.35 | 127.7 | 7 | 3.15 | 30 | 3.15 | 9.45 | 22.05 | 16.050 | 0.142 | 1.074 | 2.000 |
Pastell 299 | 93.27 | 206.17 | 299.44 | 112.7 | 19 | 2.50 | 42 | 2.50 | 12.5 | 22.5 | 20.875 | 0.162 | 1,320 | 2.000 |
Phlox 94-1 | 42.12 | 51.95 | 94.07 | 28.4 | 19 | 1.68 | 15 | 2.10 | 8.4 | 12.8 | 8.035 | 0.642 | 481 | 4.000 |
Pastell412 | 85.95 | 325.72 | 411.67 | 178 | 19 | 2.40 | 32 | 3.60 | 12 | 26.4 | 20.830 | 0.103 | 1,593 | 2.500 |
AAAC
Produkt: Allaluminium -Legierungsleiter
Standards: ASTM B 399
Typische Zeichnung:
Code | Bereich | Größe und Strahlung von ACSR mit gleichem Durchmesser | Nr. Und Durchmesser der Drähte | Gesamt Durchmesser | Gewicht | Nominal Brechen Laden | Standard Länge | ||
Nominal | Tatsächlich | ||||||||
MCM | mm² | AWG oder MCM | Al/Stahl | mm | mm | kg/km | KN | M ± 5 | |
Akron | 30.58 | 15.48 | 6 | 6/1 | 7 × 1,68 | 5.04 | 42.7 | 4.92 | 3.000 |
Alton | 48.69 | 24.71 | 4 | 6/1 | 7 × 2,12 | 6.35 | 68 | 7.84 | 3.000 |
Ames | 77.47 | 39.22 | 2 | 6/1 | 7 × 2,67 | 8.02 | 108 | 12.45 | 2.000 |
Azusa | 123.3 | 62.38 | 1/0 | 6/1 | 7 × 3,37 | 10.11 | 172 | 18.97 | 2.000 |
Anaheim | 155.4 | 78.65 | 2/0 | 6/1 | 7 × 3,78 | 11.35 | 217 | 23.93 | 3.000 |
Amherst | 195.7 | 99.22 | 3/0 | 6/1 | 7 × 4,25 | 12.75 | 273 | 30.18 | 2.500 |
ALLIANZ | 246.9 | 125.1 | 4/0 | 6/1 | 7 × 4,77 | 14.31 | 345 | 38.05 | 2.000 |
Butte | 312.8 | 158.6 | 266.8 | 26/7 | 19 × 3,26 | 16.3 | 437 | 48.76 | 3.000 |
KANTON | 394.5 | 199.9 | 336.4 | 26/7 | 19 × 3,66 | 18.3 | 551 | 58.91 | 2.500 |
KAIRO | 465.4 | 235.8 | 397.5 | 26/7 | 19 × 3,98 | 19.88 | 650 | 69.48 | 2.000 |
Darien | 559.5 | 283.5 | 477 | 26/7 | 19 × 4,36 | 21.79 | 781 | 83.52 | 2.000 |
Elgin | 652.4 | 330.6 | 556.5 | 26/7 | 19 × 4,71 | 23.54 | 911 | 97.42 | 1.500 |
FEUERSTEIN | 740.8 | 375.3 | 636 | 26/7 | 37 × 3,59 | 25.16 | 1.035 | 108.21 | 3.000 |
Greeley | 927.2 | 469.8 | 795 | 26/7 | 37 × 4,02 | 28.14 | 1.295 | 135.47 | 2.500 |
AAAC
Produkt: Allaluminium -Legierungsleiter
Standards: ASTM B 399
Typische Zeichnung:
Bereich | Strandungs- und Drahtdurchmesser | Ca. Gesamt Durchmesser | Gewicht | Nominal Brechen Laden | Nominal DC Widerstand bei 20 ℃ | Standard Länge | |
Nominal | Tatsächlich | ||||||
Awg oder MCM | mm² | mm | mm | kg/km | KN | Ohm/km | M ± 5 |
6 | 13.3 | 7/1,554 | 4.67 | 37 | 4.22 | 2.5199 | 3.500 |
4 | 21.15 | 7/1,961 | 5.89 | 58 | 6.71 | 1.5824 | 3.000 |
2 | 33.63 | 7/2.474 | 7.42 | 93 | 10.68 | 0.9942 | 2.500 |
1/0 | 53.48 | 7/3.119 | 9.36 | 148 | 16.97 | 0.6256 | 2.000 |
2/0 | 67.42 | 7/3.503 | 10.51 | 186 | 20.52 | 0.4959 | 3.500 |
3/0 | 85.03 | 7/3,932 | 11.8 | 234 | 25.86 | 0.3936 | 3.000 |
4/0 | 107.23 | 7/4.417 | 13.26 | 296 | 32.63 | 0.3119 | 2.000 |
250 | 126.66 | 19/2.913 | 14.57 | 349 | 38.93 | 0.2642 | 2.000 |
300 | 152.1 | 19/3.193 | 15.97 | 419 | 46.77 | 0.2199 | 3.000 |
350 | 177.35 | 19/3.447 | 17.24 | 489 | 52.25 | 0.1887 | 3.000 |
400 | 202.71 | 19/3.686 | 18.43 | 559 | 59.74 | 0.165 | 2.500 |
450 | 228 | 19/3.909 | 19.55 | 629 | 67.19 | 0.1467 | 2.000 |
500 | 253.35 | 19/4.120 | 20.6 | 698 | 74.64 | 0.1321 | 2.000 |
550 | 278.6 | 37/3.096 | 21.67 | 768 | 83.8 | 0.1202 | 2.000 |
600 | 303.8 | 37/3.233 | 22.63 | 838 | 91.38 | 0.1102 | 2.000 |
650 | 329.25 | 37/3.366 | 23.56 | 908 | 97.94 | 0.1016 | 2.000 |
700 | 354.55 | 37/3.493 | 24.45 | 978 | 102.2 | 0.0944 | 3.500 |
750 | 380.2 | 37/3.617 | 25.32 | 1.049 | 109.6 | 0.088 | 3.000 |
800 | 405.15 | 37/3.734 | 26.14 | 1.117 | 116.8 | 0.0826 | 3.000 |
900 | 456.16 | 37/3,962 | 27.73 | 1,258 | 131.5 | 0.0733 | 3.000 |
1.000 | 506.71 | 37/4.176 | 29.23 | 1.399 | 146.1 | 0.066 | 2.500 |
AAAC
Produkt: Allaluminium -Legierungsleiter
Standards: BS EN 50182
Typische Zeichnung:
Code | Bereich | Stranding und Draht Dia. | Ca. Oyerall -Durchmesser | Gewicht | Nominal Brechen Laden | Nominal DC Widerstand bei 20 ℃ | Standard Länge | |
Nominal | Tatsächlich | |||||||
mm² | mm² | mm | mm | kg/km | KN | Ohm/km | M ± 5 | |
10 | 11.9 | 7/1.47 | 4.41 | 32 | 3.33 | 2.277 | 2.500 | |
KASTEN | 15 | 18.8 | 7/1,85 | 5.55 | 51 | 5.27 | 1.749 | 2.000 |
AKAZIE | 20 | 23.9 | 7/2.08 | 6.24 | 65 | 6.7 | 1.384 | 2.500 |
MANDEL | 25 | 30.1 | 7/2.34 | 7.02 | 82 | 8.44 | 1.094 | 2.000 |
ZEDER | 30 | 35.5 | 7/2.54 | 7.62 | 97 | 9.95 | 0.9281 | 2.000 |
35 | 42.2 | 7/2.77 | 8.31 | 115 | 11.83 | 0.78 | 2.000 | |
TANNE | 40 | 47.8 | 7/2.95 | 8.85 | 131 | 13.4 | 0.688 | 2.500 |
HASEL | 50 | 59.9 | 7/3.30 | 9.9 | 164 | 16.8 | 0.5498 | 2.000 |
PINE | 60 | 71.7 | 7/3.61 | 10.83 | 196 | 20.1 | 0.4595 | 3.000 |
70 | 84.1 | 7/3,91 | 11.73 | 230 | 23.57 | 0.3917 | 3.000 | |
WEIDE | 75 | 89.8 | 7/4.04 | 12.12 | 246 | 25.17 | 0.3669 | 2.500 |
80 | 96.5 | 7/4.19 | 12.57 | 264 | 27.04 | 0.341 | 2.500 | |
90 | 108.8 | 7/4.45 | 13.35 | 298 | 30.5 | 0.3026 | 2.000 | |
EICHE | 100 | 118.9 | 7/4.65 | 13.95 | 325 | 33.3 | 0.2769 | 2.000 |
100 | 118.7 | 19/2.82 | 14.1 | 326 | 33.3 | 0.2786 | 2.000 | |
MAULBEERE | 125 | 151.1 | 19/3.18 | 15.9 | 415 | 42.3 | 0.219 | 3.000 |
ASCHE | 150 | 180.7 | 19/3.48 | 17.4 | 497 | 50.6 | 0.183 | 3.000 |
ULME | 175 | 211 | 19/3.76 | 18.8 | 580 | 59.1 | 0.1568 | 2.500 |
PAPPEL | 200 | 239 | 37/2.87 | 20.09 | 660 | 67 | 0.1387 | 2.500 |
225 | 270.3 | 37/3.05 | 21.35 | 744 | 75.7 | 0.1224 | 2.000 | |
BERGAHORN | 250 | 303 | 37/3.23 | 22.61 | 835 | 84.9 | 0.1094 | 2.000 |
Upas | 300 | 362.1 | 37/3,53 | 24.71 | 998 | 101.5 | 0.09155 | 2.000 |
350 | 421.8 | 37/3,81 | 26.67 | 1163 | 118.2 | 0.0786 | 3.000 | |
