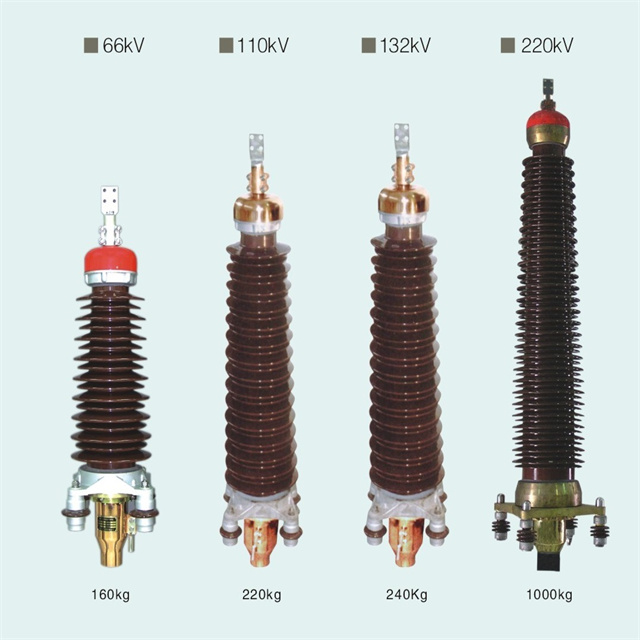

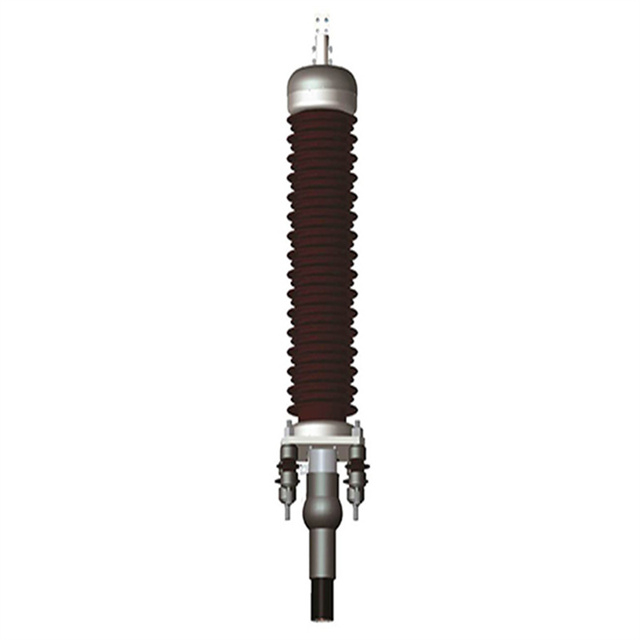

Die 76/132-kV-Porzellanbuchse-Außenscheibe-Netzteilkabel-Kabel-Kabel-Kabel-Kabel-Kabel-Kabel-Kabel-Lösung ist eine robuste Hochspannungslösung, mit der Stromkabel in Außenuntermauern und Overhead-Übertragungssystemen beendet sind. Diese Beendigung kombiniert einen Porzellanisolator mit einer präzisionsmotorierten Metallanpassung und bietet eine hervorragende elektrische Isolierung, mechanische Festigkeit und Widerstand gegen harte Außenumgebungen. Die Porzellanbuchse ist verglast, um die Hydrophobizität zu verbessern und Verschmutzungsabflüsse zu verhindern, während der innere Leiterverbindungsverbindungskompression oder Schränkeverbindungen für die Leitfähigkeit mit geringer Resistenz auftritt.
Die Beendigung von 76 kV und 132 kV entwickelt, enthält die Spannungssteuerelektroden, um elektrische Feldgradienten an der Kabel-Insulations-Grenzfläche zu verwalten, wodurch das Risiko von teilweisen Entladungen verringert wird. Das Porzellangehäuse ist mit mehreren Schuppen ausgelegt, um die Kriechentfernung zu erhöhen. Damit ist es für verschmutzte Gebiete mit hohem Staub-, Salz- oder Industrieausfall geeignet. Die metallische Basis ist heiß, um Korrosion zu widerstehen, um eine langfristige Zuverlässigkeit in Küsten- oder Industriezonen zu gewährleisten.
Überlegene Isolationsleistung : Die Porzellanbuchse bietet eine hohe dielektrische Festigkeit und eine thermische Stoßdämpferwiderstand, wobei eine Überschlagspannung um 20% höher ist als zusammengesetzte Alternativen in sauberen Umgebungen.
Umweltverschmutzungsresistenz : Die glasierte Oberfläche und das Schuppenprofil minimieren die Verunreinigungsakkumulation mit 可选防污闪涂层 (optionale Anti-Pollierungsbeschichtungen), die für schwere Verschmutzungsklassen (IV-V) verfügbar sind.
Mechanische Robustheit : Die Windgeschwindigkeit von bis zu 300 km/h und Eisladungen mit einer Dicke von 50 mm, was sie für extreme Wetterbedingungen geeignet ist.
Einfache Installation : Standardisierte Flanschschnittstellen entsprechen IEC 60137 und ANSI C57.19, sodass eine schnelle Integration mit Schaltanlagen, Transformatoren und Busbars ermöglicht wird.
Niedrige Wartung : Die inerte Oberfläche von Porzellan erfordert eine minimale Reinigung-in verschmutzten Bereichen typischerweise alle 5 bis 7 Jahre das Waschen des Drucks.

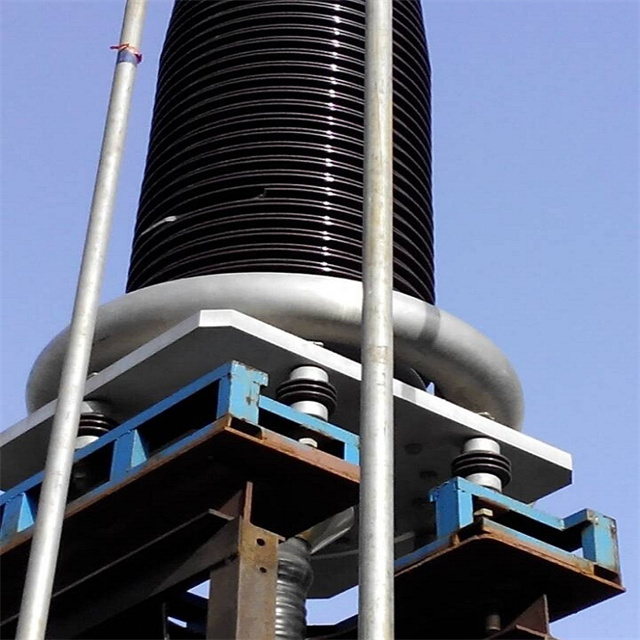

Außenumspannungen : Kabel, die mit Leistungsschalter, Transformatoren und Blitze in regionalen und nationalen Gittern verbunden sind.
Küstenkraftwerke : Die korrosionsresistente verzinkte Stahl- und das glasierte Porzellan sorgen für eine Langlebigkeit in salzgeladenen Meeresumgebungen.
Industrielle Umspannwerke : Wird in Stahlpflanzen, Raffinerien und chemischen Einrichtungen verwendet, die chemische Dämpfe und leitfähigen Staub durch spezielle Beschichtungen widersetzen.
Gitter in großer Höhe : In Höhen von bis zu 4000 Metern zuverlässig durchführen, wobei eine erhöhte Kriechentfernung eine verringerte Luftdichte kompensiert.
Renovierungsprojekte : Nachrüsteten ältere Umspannwerksinfrastrukturen und ersetzen verschlechterte Abschlüsse durch wartungsfreie Porzellanlösungen.
F: Was ist der Unterschied zwischen normalen und starken Verschmutzungsklassenabschlüssen?
A: Die Kündigungen für schwere Verschmutzungsklassen haben größere Schuppen und erhöhte Kriechentfernung (z. B. 3100 mm für 132 kV), die für Bereiche mit Leitfähigkeit von> 100 μs/cm geeignet sind.
F: Kann das Porzellanbuchse den körperlichen Auswirkungen standhalten?
A: Während Porzellan spröde ist, ist die Kündigung mit einem schockabsorbierenden Flansch ausgelegt, um die Schäden durch Vibrationen oder geringfügige Auswirkungen zu minimieren.
F: Ist die Beendigung kompatibel, die sowohl mit Öl gefüllten als auch mit XLPE-INSselten Kabeln kompatibel ist?
A: Ja, es unterstützt verschiedene Kabeltypen mit anpassbaren Isolationsschnittstellen und Versiegelungsmechanismen.
F: Wie wird die elektrische Spannung am Kabelabschlusspunkt verwaltet??
A: Ein abgestufter Spannungskegel aus semi-leitendem Material löscht das elektrische Feld aus, wodurch die Konzentration am Isolationsschild-Grenzwert verhindert wird.
F: Was ist das empfohlene Drehmoment für Leiterverbindungen??
A: Drehmomentwerte hängen von der Kabelgröße (z. B. 100-200 nm für 500 mm²) Kabel ab, die im Installationshandbuch detailliert sind, um Verbindungen mit geringer Resistenz zu gewährleisten.

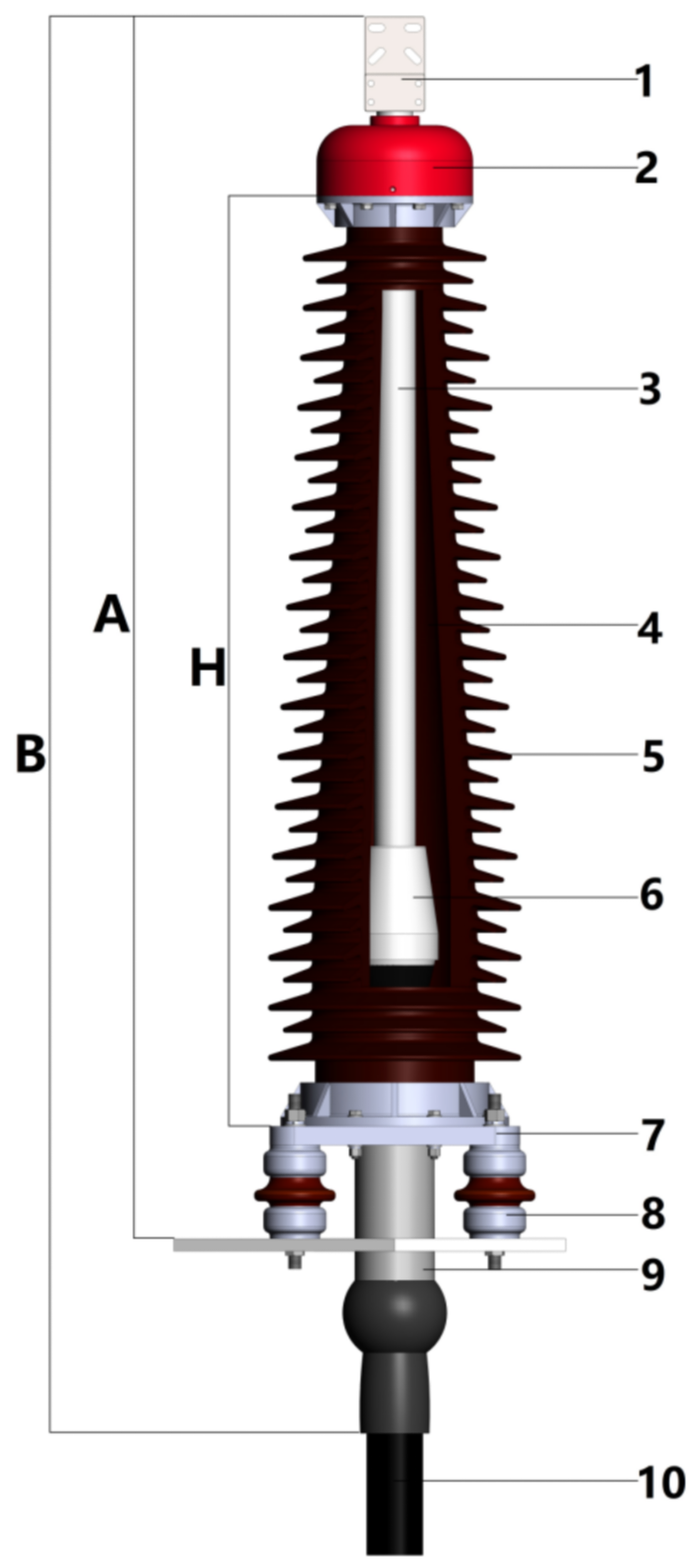

1. Outlet -Klemme 2. Sortierschild 3. Kernisolierung 4. Polyisobutylen 5. Porzellanbuchse 6. Spannungskegel 7. Festplatte 8. Stützisator 9. Schwanzrohr 10. Kabel Kabel

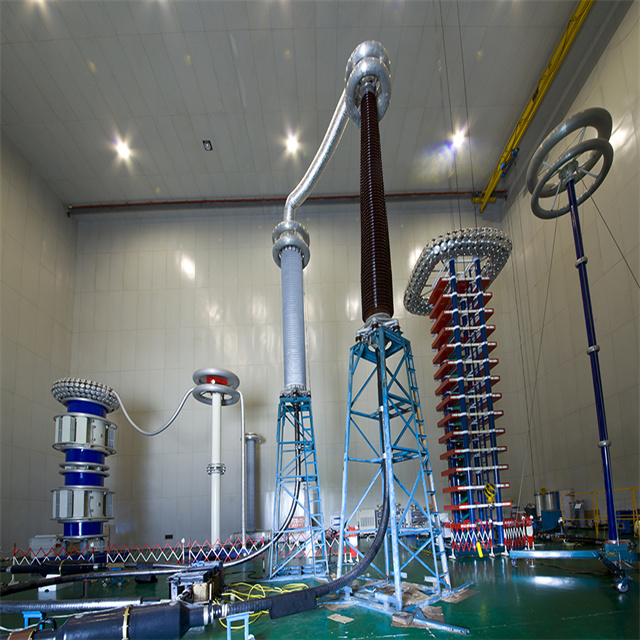

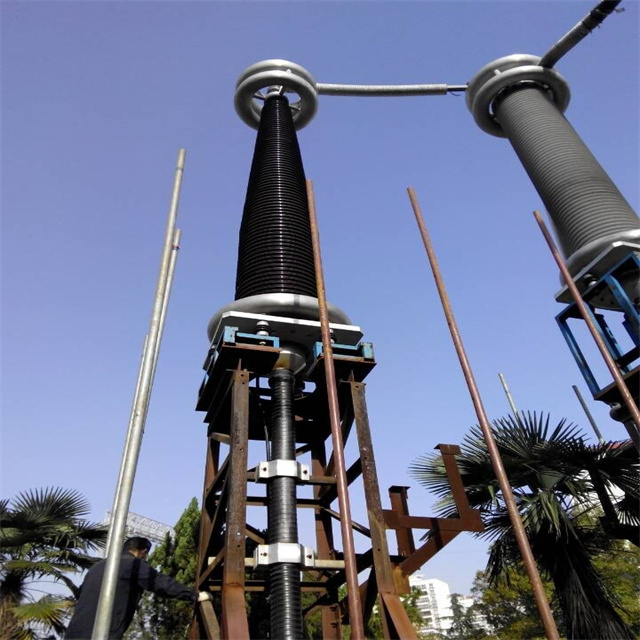

S ize mm | 48/66KV | 64/110kV | 80/138KV | 127/220kV |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | Φ22 | Φ22 | Φ22 | Φ32 |
Kriechentfernung | ≥2248 | ≥3906 | ≥4495 | ≥ 7812 |
| Parameterbeschreibung | |
|---|---|
| Nennspannung (ur) | Systemspannung (z. B. 11 kV, 33 kV, 132 kV) |
| Blitzimpuls standspeln (bil) | Spannungsspannung Die Buchse kann standhalten (z. B. 95 kV für 11 kV -Systeme, 550 kV für 132 kV) |
| Leistungsfrequenz standspalten Sie Spannung (1 min AC) | Kurzdauer-Wechselstrom-Stand-Testspannung (z. B. 28 kV für 11 kV, 230 kV für 132 kV) |
| Partieller Entladungsniveau | Maximal zulässiger PD (typischerweise <10 PC für HV -Buchsen) |
| Kriechentfernung | Minimale Oberflächenabstand zur Verhinderung des Überflusses (abhängig vom Verschmutzungsniveau) |
| Dielektrischer Verlust (Tan δ) | Maß für die Isolationsqualität (sollte niedrig sein, z. B. <0,5%) |
Artikel | Testanforderung | Testtyp | Produkttyp | ||||||
48/66 | 64/110 | 127/220 | Porzellanbuchse | Verbundbussing | GIS -Kündigung | Direkt durch/ isolierende Verbindung | Kündigung des weichen trockenen Typs | ||
Versiegelungsbeschläge, Porzellanbuchse, Verbundbuchse | 0,25 ± 0,01 mPa/1H, keine Leckage | R | ✔ | ✔ | ✔ | — | — | ||
Epoxidbuchse | 0,6 ~ 0,7 mPa/1h, keine Leckage | ||||||||
Vorgefertigter Körperentlastungstest | 72 kV | 96KV | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Teilentladung im Hintergrund | |||||||||
Vorgefertigte Körperkraftfrequenz des Widerstandsspannungstests | 120kV | 160 kV | 318KV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 min, kein Überfluss ohne Aufschlüsselung | |||||||||
Teilentladungstest bei Umgebungstemperatur | 72 kV | 96KV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Teilentladung im Hintergrund | |||||||||
Wärmeleitspannungstest | 96KV | 128KV | 254KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 Zyklen, kein Überschlag ohne Aufschlüsselung | |||||||||
Teilentladung bei hoher Temperatur | 72 kV | 96KV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Teilentladung im Hintergrund | |||||||||
Beleuchtungsimpulsspannungstest und die anschließende Leistungsfrequenzspannungstest | 450 kV | 550 kV | 1050 kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 Mal, kein Flasheover ohne Aufschlüsselung | |||||||||
120kV | 160 kV | 318KV | |||||||
15 min, kein Überfluss ohne Aufschlüsselung | |||||||||
Immersionsspannungstest auf der äußeren Schutzhülle der direkten Gelenk | 60/75kV -Auswirkungen beide Enden, 30/37,5 kV Einfluss ein Ende auf den Boden | 60/95kvimpact Beide Enden, 30/47,5kV wirken sich auf ein Ende zum Boden aus | T | — | — | — | ✔ | — | |
Versiegelungstest nach der Installation von Zubehör | 0,25 ± 0,01 mPa/1H, keine Leckage | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Frequenzspannungstest im Außenabschluss im Regen im Regen | 140kV | 185kV | 460kV | T | ✔ | ✔ | — | — | ✔ |
1 min, kein Flasheover kein Zusammenbruch | |||||||||
Post -Isolator -Spannungstest | 20 kV/1 Minute, kein Flasheover ohne Aufschlüsselung | T | ✔ | ✔ | — | — | — | ||
Funkstörungstest im Freien im Freien | 61KV | 81 kV | 140kV | A | ✔ | ✔ | — | — | ✔ |
1MHz -Funkstörung, Spannung ≤ 450 μv | 1MHz -Funkstörung, Spannung ≤ 500 μv | ||||||||
Accessoires Beispieltest | Erkennen Sie das Zubehörsystem, keine signifikanten Fehler wirken sich auf den Betrieb aus | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Gleichspannungstest | / | 20 kV/1 min zwischen dem inneren Leiter und dem metallischen Gelenkbildschirm, kein Zusammenbruch | T | — | — | — | ✔ | — | |
Leiterverbindungsstange (Röhrchen) Druckschweißanpassungsleistungstest | Nach dem Crimpa ist der Gesamtwiderstand nicht 1,2 -mal mehr als die gleiche Länge und den Querschnittsbereich des Leiters | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
