6kV Dreifach Kupfer XLPE Stahlpanzerverteilungskabel

5 0 Bewertungen

MV -Leistungskabel (mittlere Spannung) sind so ausgelegt, dass sie die elektrische Leistung in Spannungsniveaus effizient übertragen, die typischerweise zwischen 1 kV bis 36 kV reichen und als kritische Komponenten in Industrie-, Handels- und Versorgungsverteilungsnetzwerken dienen. Diese Kabel bilden die Haltbarkeit, Sicherheit und Leistung aus und gewährleisten zuverlässige Energieübertragungen in anspruchsvollen Umgebungen wie Untergrundinstallationen, Gemeinkostensystemen und Umspannwerken.

Menge:
Querschnittsbereich:	25-630
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
Yjv
Produktcode:
8544601290

Produktbeschreibung

YJV-Mittelspannungskabel – 1 kV bis 36 kV (XLPE-isoliert)

Produktübersicht

Typ: Mittelspannungs-Stromkabel (MV).
Modell: YJV
HS-Code: 8544601290.
Spannungsbereich: 1 kV – 36 kV (Schwerpunkt: 6 kV, 6/10 (12) kV).
Querschnitt: 25–630 mm²

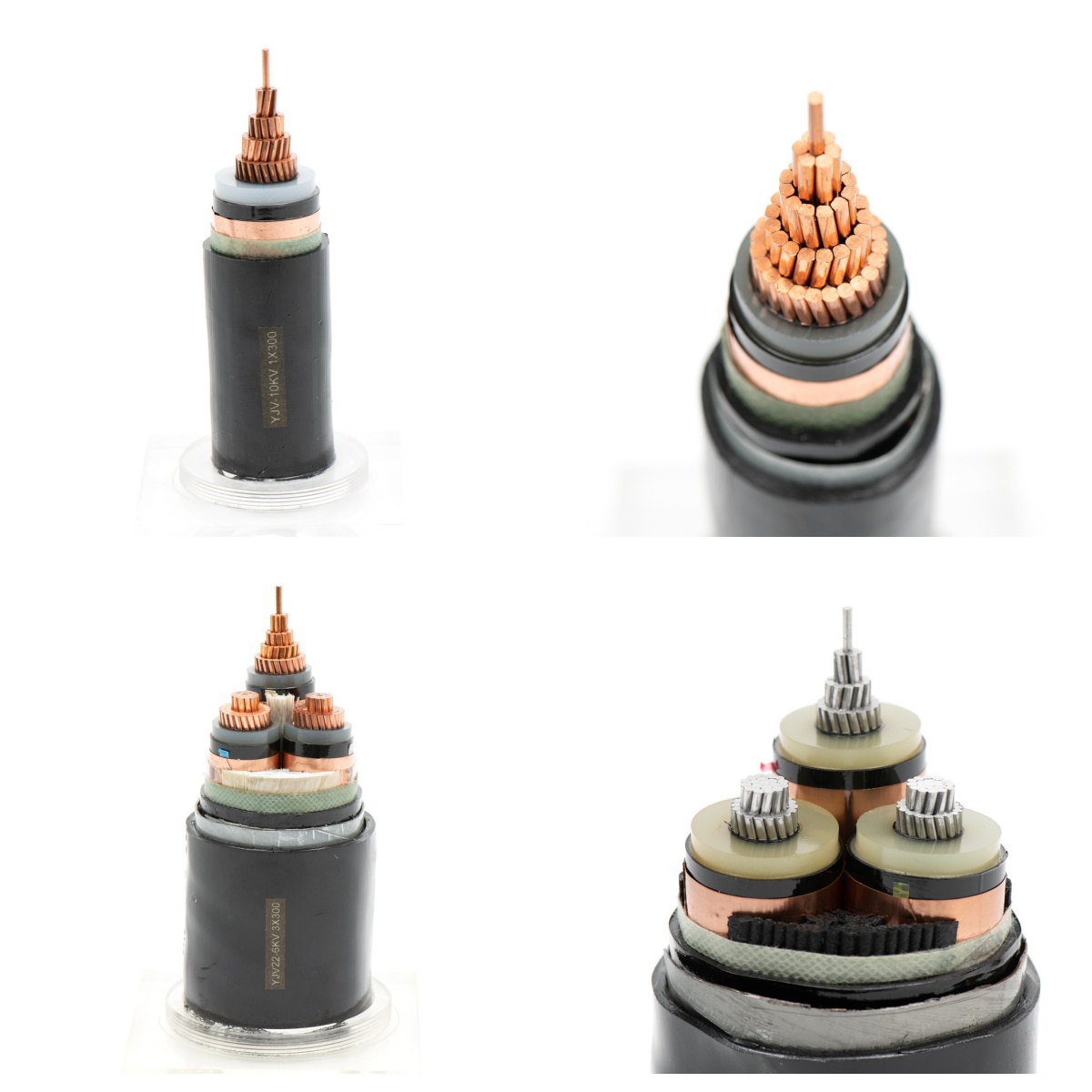

Kernstruktur:

Leiter (Cu/Al, IEC 60228) → Leiterschirm → XLPE/EPR-Isolierung → Isolierschirm → Metallische Abschirmung → Außenmantel (PVC/LSZH/HDPE)

Anwendungen

Branchenbeispiele
Leistungsverteilung	Umspannwerke, Transformatoren, Schaltanlagen
Industriell	Bergbau, Öl und Gas, Fertigung
Erneuerbare Energie	Windparks, Solarparks, Wasserkraft
Infrastruktur	Metro, Flughäfen, Krankenhäuser

Schlüsselmerkmale

Funktionsbeschreibung
Effizienz	Geringe dielektrische Verluste, weniger Energieverschwendung
Haltbarkeit	Beständig gegen Feuchtigkeit, Chemikalien, UV, Abrieb
Sicherheit	Flammhemmend, raucharm (IEC 60332, IEC 61034)
Flexibilität	Gepanzerte (SWA/ATA) oder ungepanzerte Optionen
Lebensdauer	>30 Jahre unter Standardbedingungen

Einhaltung von Standards

Standardumfang
IEC 60502, IEC 60228	Internationale Kabelstandards
IEEE 386, IEEE 575, AEIC CS8, NEMA WC 74	Branchenstandards

Temperaturwerte

Zustand	XLPE	EPR
Normaler Betrieb	–40°C bis +90°C	–50°C bis +105°C
Kurzschluss	Bis +250°C	Bis +250°C

Technische Daten (typisch)

Immobilienwert
Isolationswiderstand	>1000 MΩ·km bei 20 °C
Spannungsfestigkeit	3,5–30 kV/mm
Druckfestigkeit	>10 kN/m (IEC 60229)
Brandschutz	IEC 60332 (Flame Resparedant), IEC 61034 (niedriger Rauch)

Verfügbare Konfigurationen (6/6kV, 6/10(12)kV)

Konstruktionsschutzhülle	für	Leiter
Ungepanzert	Cu / Al	Keiner	PVC
Drahtgepanzert	Cu / Al	SWA / AWA	PVC
Bandgepanzert	Cu / Al	STA / ATA	PVC

Single-Core- und Three-Core-Optionen verfügbar.

Technische Daten

Immobilienspezifikation	Leiter Nennfläche (mm²)
Isolationsresistenz	> 1000 MΩ · km bei 20 ° C
Dielektrische Stärke	3,5–30 kV/mm (abhängig von der Spannungsnote)
Feuerwiderstand	'IEC 60332 (Flame Resparedant), IEC 61034 (niedriger Rauch) '
Crush -Widerstand	> 10 kN/m (getestet per IEC 60229)

Detaillierte Spezifikationen

6/6KV, 6/10 (12) KV, XLPE Isoliertes, ungepanzertes PVC -Stromkabel

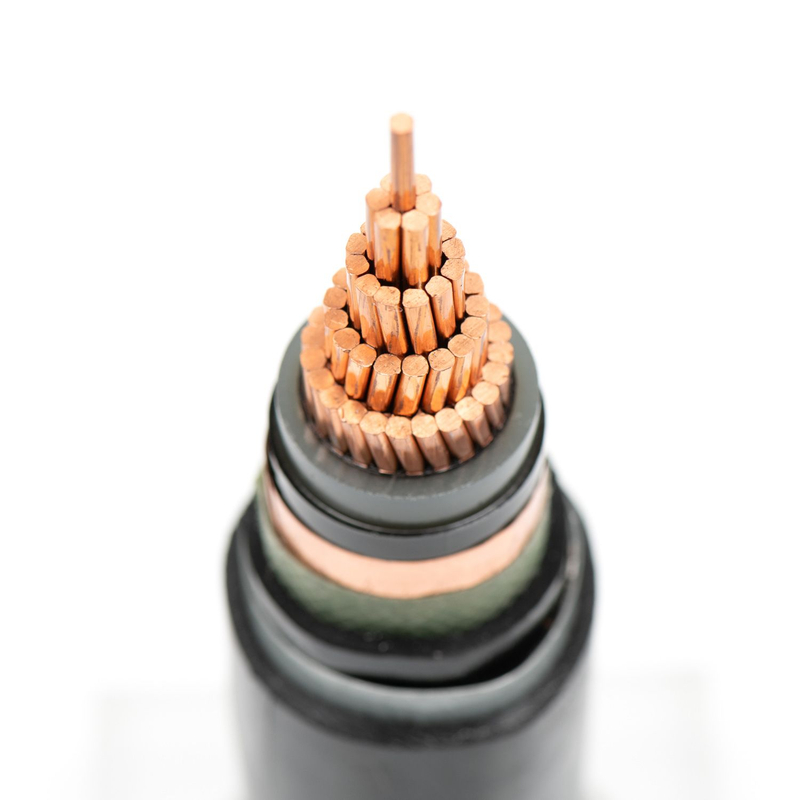

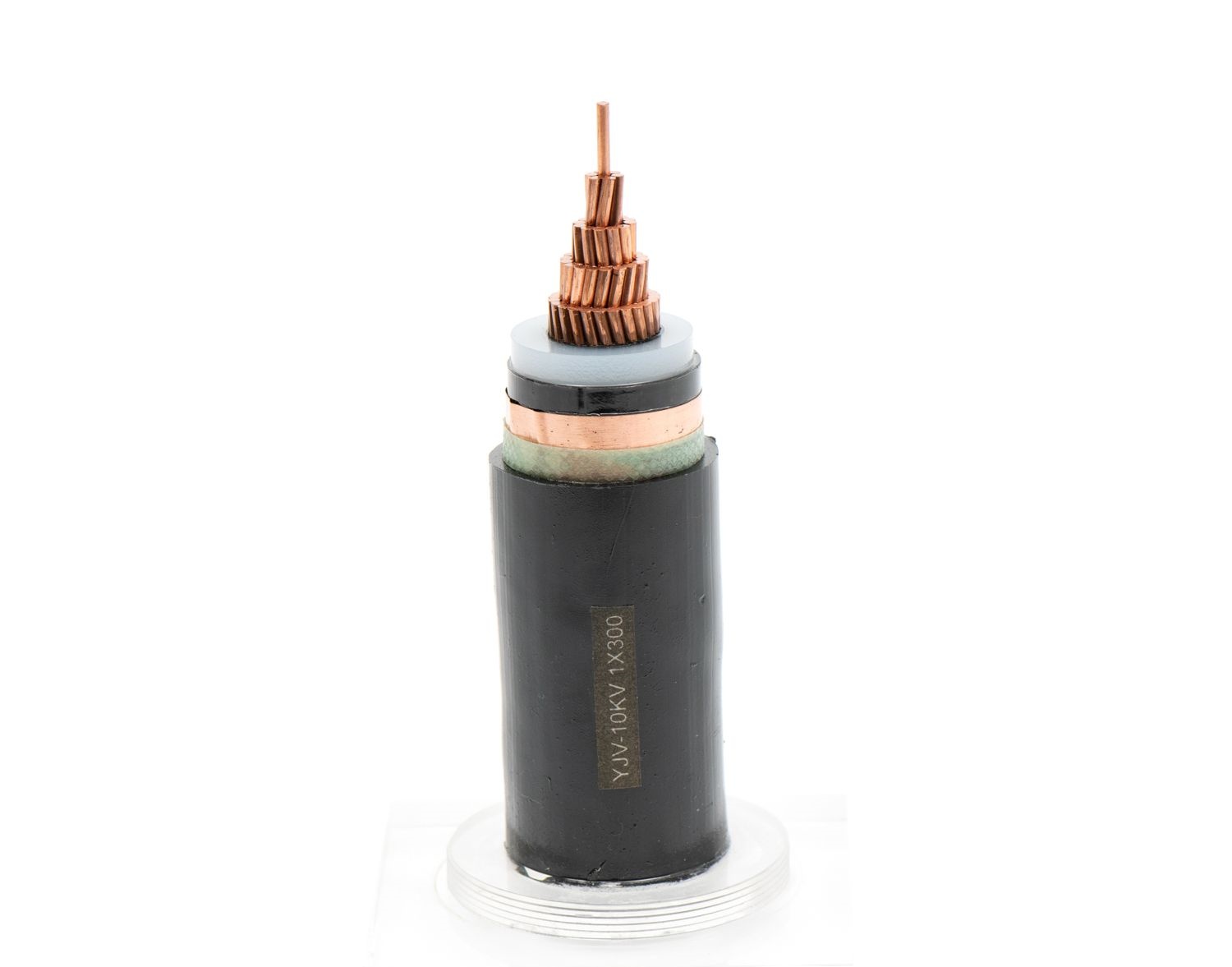

Single-Core, Cu/XLPE/PVC oder Al/XLPE/PVC

Leiter Nennfläche (mm²)	Isolationsdicke (mm)	Außenscheide Dicke (mm)	ca. Gesamtdurchmesser (mm)	ca. Kabelgewicht (kg/km)		Standardlänge pro Trommel (m)
				Kupfer	Aluminium
16	3.4	1.8	20	450	350	500
25	3.4	1.8	21	560	400	500
35	3.4	1.8	22	680	460	500
50	3.4	1.8	24	810	520	500
70	3.4	1.8	25	1.050	620	500
95	3.4	1.8	27	1,320	730	500
120	3.4	1.8	28	1.580	840	500
150	3.4	1.9	30	1.880	960	500
185	3.4	1.9	32	2.250	1.100	500
240	3.4	2.0	34	2.870	1,350	500
300	3.4	2.1	37	3.490	1.580	500
400	3.4	2.2	40	4,350	1.920	500
500	3.4	2.3	44	5.440	2,320	500
630	3.4	2.4	48	6.860	2.830	500
800	3.4	2.5	52	8.600	3.430	400
1.000	3.4	2.6	56	10.630	4,150	300

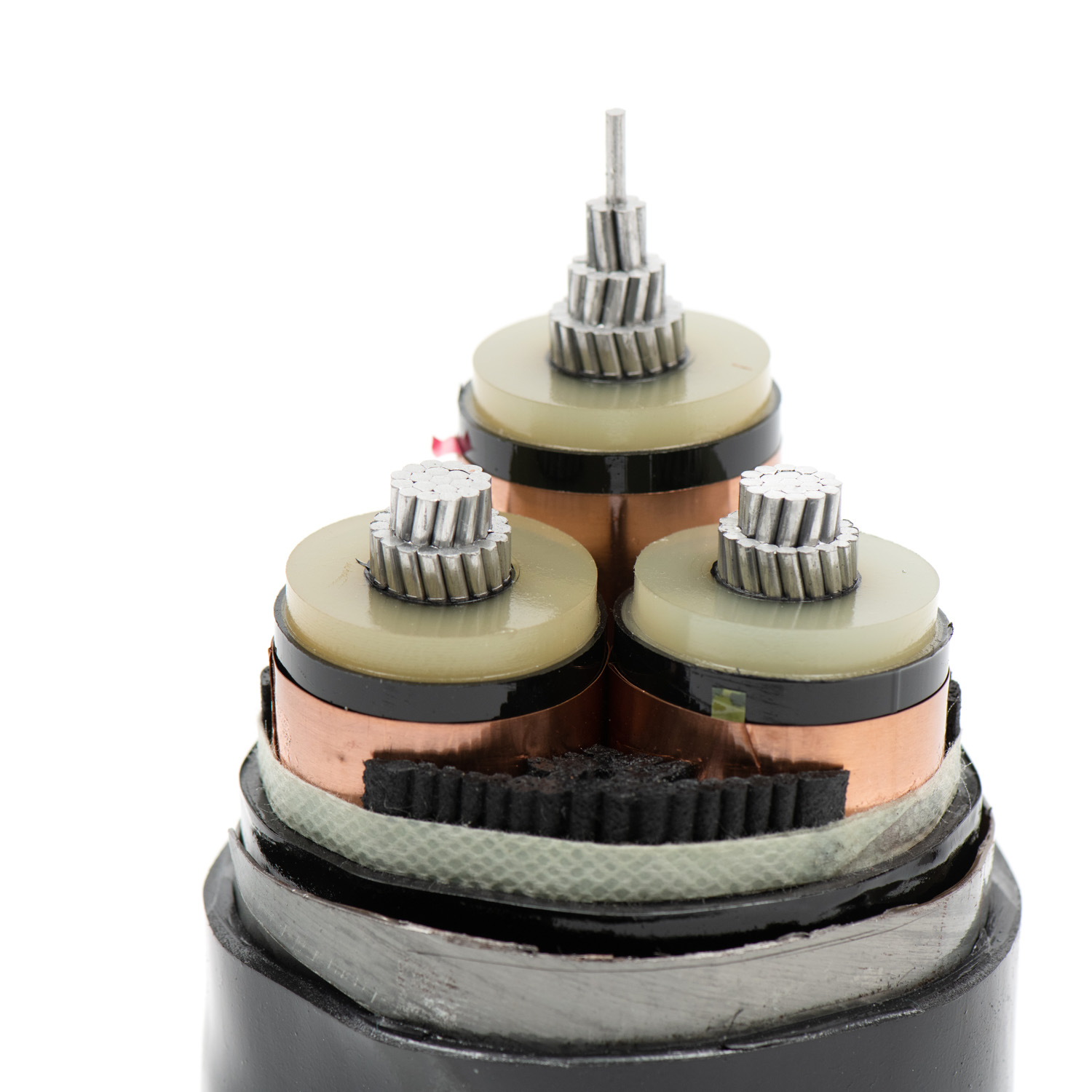

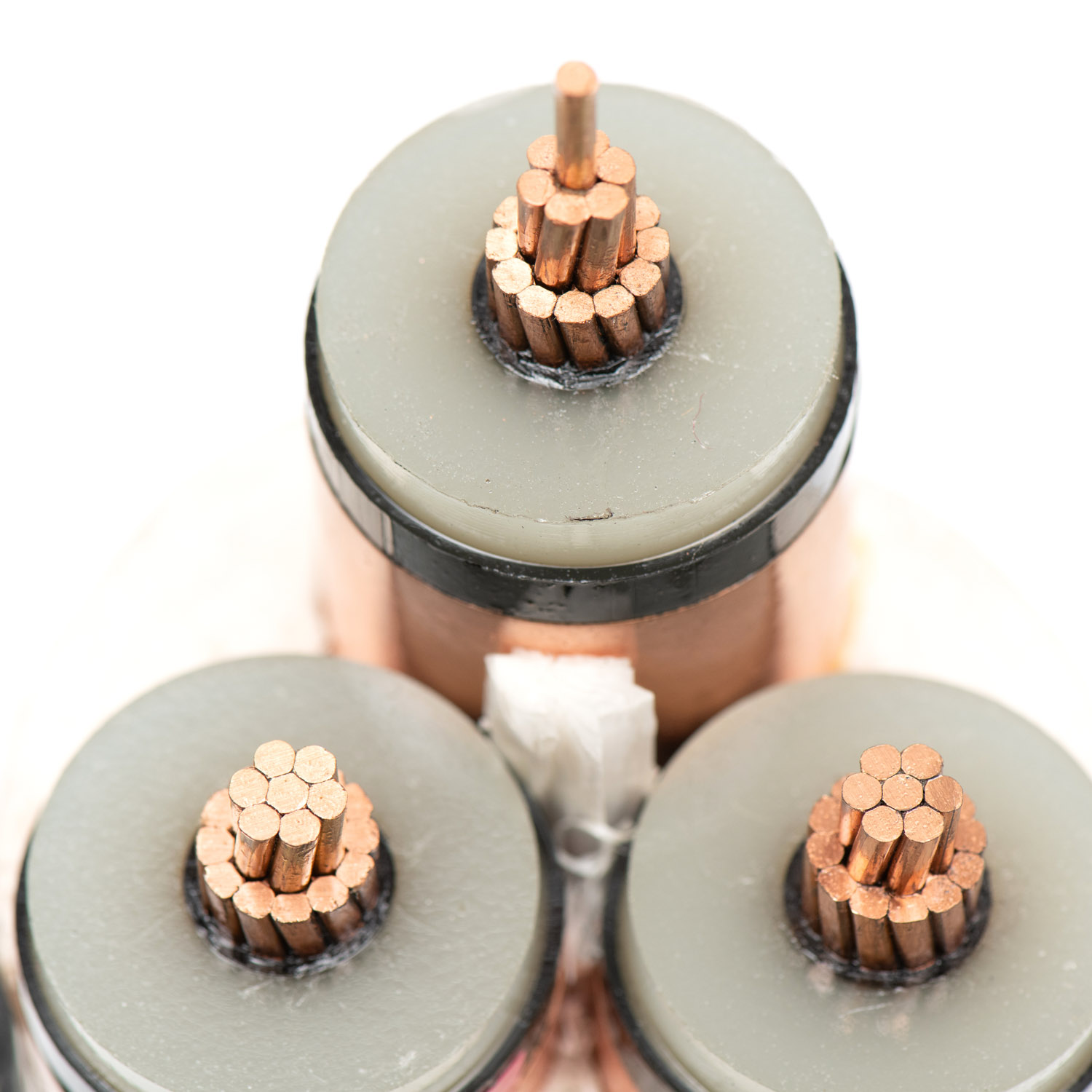

Drei-, Cu/XLPE/PVC oder Al/XLPE/PVC

Leiter Nennfläche (mm²)	Isolationsdicke (mm)	Außenscheide Dicke (mm)	ca. Gesamtdurchmesser (mm)	ungefähr		.
				Kupfer	Aluminium
16	3.4	2.1	39	1,410	1,110	500
25	3.4	2.2	42	1.800	1,320	500
35	3.4	2.3	45	2.170	1.500	500
50	3.4	2.4	47	2.630	1.730	500
70	3.4	2.5	51	3.400	2,110	500
95	3.4	2.6	55	4,310	2,510	500
120	3.4	2.7	58	5,150	2.860	500
150	3.4	2.9	62	6,100	3.300	500
185	3.4	3.0	66	7,310	3.810	500
240	3.4	3.1	71	9.290	4.680	400
300	3.4	3.3	76	11.240	5.450	300
400	3.4	3.5	83	14.040	6.660	250
500	3.4	3.7	91	17.530	8.050	200

6/6kV, 6/10 (12) KV, XLPE Isolierte DrahtgepanzerpvC -PVC -Stromkabel

Single-Core, Cu/XLPE/AWA/PVC oder Al/XLPE/AWA/PVC

Leiter Nennfläche (mm²)	Isolationsdicke	(	mm	)	ca. Gesamtdurchmesser (mm)	ca. Kabelgewicht (kg/km)		Standardlänge pro Trommel (m)
						Kupfer	Aluminium
16	3.4	1.2	1.6	1.8	26	770	670	500
25	3.4	1.2	1.6	1.8	27	910	750	500
35	3.4	1.2	1.6	1.8	28	1.040	820	500
50	3.4	1.2	1.6	1.8	29	1,190	900	500
70	3.4	1.2	1.6	1.9	31	1.470	1.040	500
95	3.4	1.2	1.6	2.0	33	1.780	1,190	500
120	3.4	1.2	2.0	2.0	35	2.150	1,410	500
150	3.4	1.2	2.0	2.1	37	2.480	1.560	500
185	3.4	1.2	2.0	2.1	39	2.890	1.730	500
240	3.4	1.2	2.0	2.2	41	3.570	2.050	500
300	3.4	1.2	2.0	2.3	44	4,230	2.330	500
400	3.4	1.3	2.5	2.4	48	5,320	2.890	500
500	3.4	1.3	2.5	2.5	52	6.500	3.380	500
630	3.4	1.4	2.5	2.6	56	8.020	3.990	400

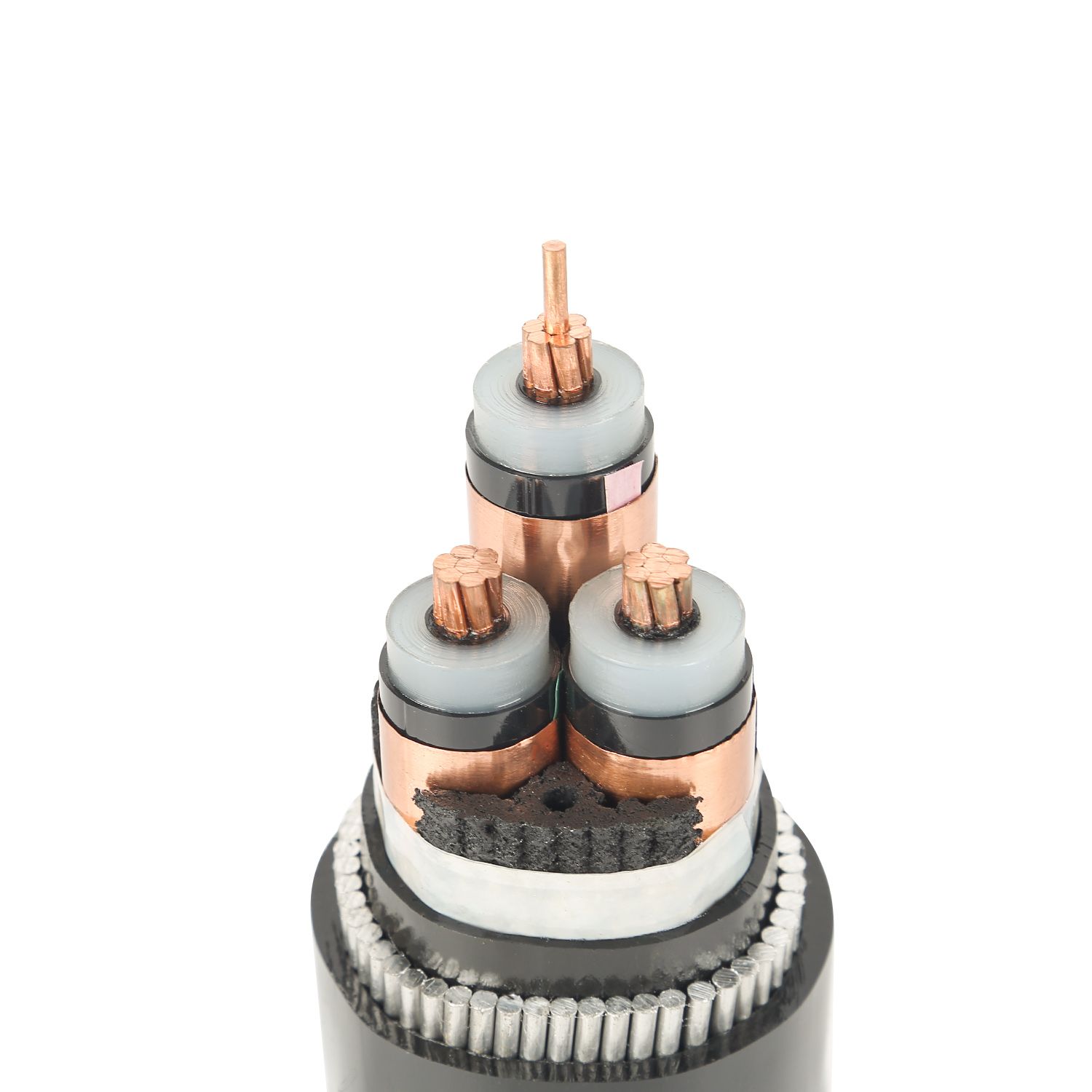

Drei-Core, Cu/XLPE/SWA/PVC oder AL/XLPE/SWA/PVC

Leiter Nennfläche (mm²)	Isolationsdicke (mm)	ca. Innenabdeckungsdicke (mm)	Rüstungsgröße (mm)	Außenscheide Dicke (mm)	ca. Gesamtdurchmesser (mm)	ca. Kabelgewicht (kg/km)		Standardlänge pro Trommel (m)
						Kupfer	Aluminium
16	3.4	1.3	2.5	2.4	47	3.700	2.700	500
25	3.4	1.3	2.5	2.5	50	3.900	3.430	500
35	3.4	1.3	2.5	2.6	53	4,430	3.770	500
50	3.4	1.4	2.5	2.7	56	5.080	4,190	500
70	3.4	1.5	2.5	2.8	60	6.050	4,750	500
95	3.4	1.5	2.5	2.9	64	7,180	5,380	500
120	3.4	1.6	2.5	3.0	67	8,230	5,960	400
150	3.4	1.7	3.15	3.2	72	10.100	6.580	300
185	3.4	1.7	3.15	3.3	76	11.610	8,110	300
240	3.4	1.8	3.15	3.5	82	14,110	9.510	250
300	3.4	1.9	3.15	3.7	87	16.420	10.630	200
400	3.4	2.0	4.0	4.0	96	21.700	12.880	200
500	3.4	2.2	4.0	4.2	104	25.280	15.800	200

6/6kV, 6/10 (12) KV, XLPE Isolierte Bandgepanzerte PVC -Stromkabel

Single-Core, Cu/XLPE/ATA/PVC oder AL/XLPE/ATA/PVC

Leiter Nennfläche (mm²)	Isolationsdicke	(	mm	)	ca. Gesamtdurchmesser (mm)	ca. Kabelgewicht (kg/km)		Standardlänge pro Trommel (m)
						Kupfer	Aluminium
16	3.4	1.2	0.5	1.8	25	680	580	500
25	3.4	1.2	0.5	1.8	26	810	650	500
35	3.4	1.2	0.5	1.8	27	940	720	500
50	3.4	1.2	0.5	1.8	28	1.090	790	500
70	3.4	1.2	0.5	1.9	30	1,350	920	500
95	3.4	1.2	0.5	1.9	32	1.650	1.060	500
120	3.4	1.2	0.5	2.0	33	1.940	1,190	500
150	3.4	1.2	0.5	2.0	35	2.240	1,320	500
185	3.4	1.2	0.5	2.1	37	2.650	1.500	500
240	3.4	1.2	0.5	2.1	39	3.290	1.770	500
300	3.4	1.2	0.5	2.2	41	3.940	2.030	500
400	3.4	1.3	0.5	2.3	45	4,860	2.430	500
500	3.4	1.3	0.5	2.4	49	5,990	2.880	500
630	3.4	1.4	0.5	2.5	52	7.480	3.450	500

Drei-Core, Cu/XLPE/STA/PVC oder Al/XLPE/STA/PVC

Isolationsdicke (mm) ca.	Erinner	-Abdeckungsdicke (mm)	Rüstungsdrahtgröße (mm)	Außenscheide Dicke (mm)	ca. Gesamtdurchmesser (mm)	ca. Kabelgewicht (kg/km)		Standardlänge pro Trommel (m)
						Kupfer	Aluminium
16	3.4	1.3	0.2	2.3	44	2,220	1.900	500
25	3.4	1.3	0.5	2.4	47	2.660	2.180	500
35	3.4	1.3	0.5	2.5	50	3,110	2.440	500
50	3.4	1.4	0.5	2.6	53	3.650	2.750	500
70	3.4	1.5	0.5	2.7	56	4,510	3,220	500
95	3.4	1.5	0.5	2.8	60	5,510	3.710	500
120	3.4	1.6	0.5	2.9	64	6.450	4,180	500
150	3.4	1.7	0.5	3.1	68	7.500	4.700	400
185	3.4	1.7	0.5	3.2	71	8,830	5,330	400
240	3.4	1.8	0.5	3.3	77	10.960	6,360	300
300	3.4	1.9	0.5	3.5	82	13.090	7.300	250
400	3.4	2.0	0.8	3.8	91	16.910	9.530	200
500	3.4	2.2	0.8	4.0	99	20.720	11,250	200

Verpackung & Versand

Verpackung: Holzfässer oder stahlverstärkte Rollen (wasserdichte Verpackung)
Kennzeichnung: IEC-konform (Spannung, Größe, Datum)
Versand: ISO-Container mit stoßfester Sicherung
Lagerung: Trocken, belüftet, ohne direkte Sonneneinstrahlung
