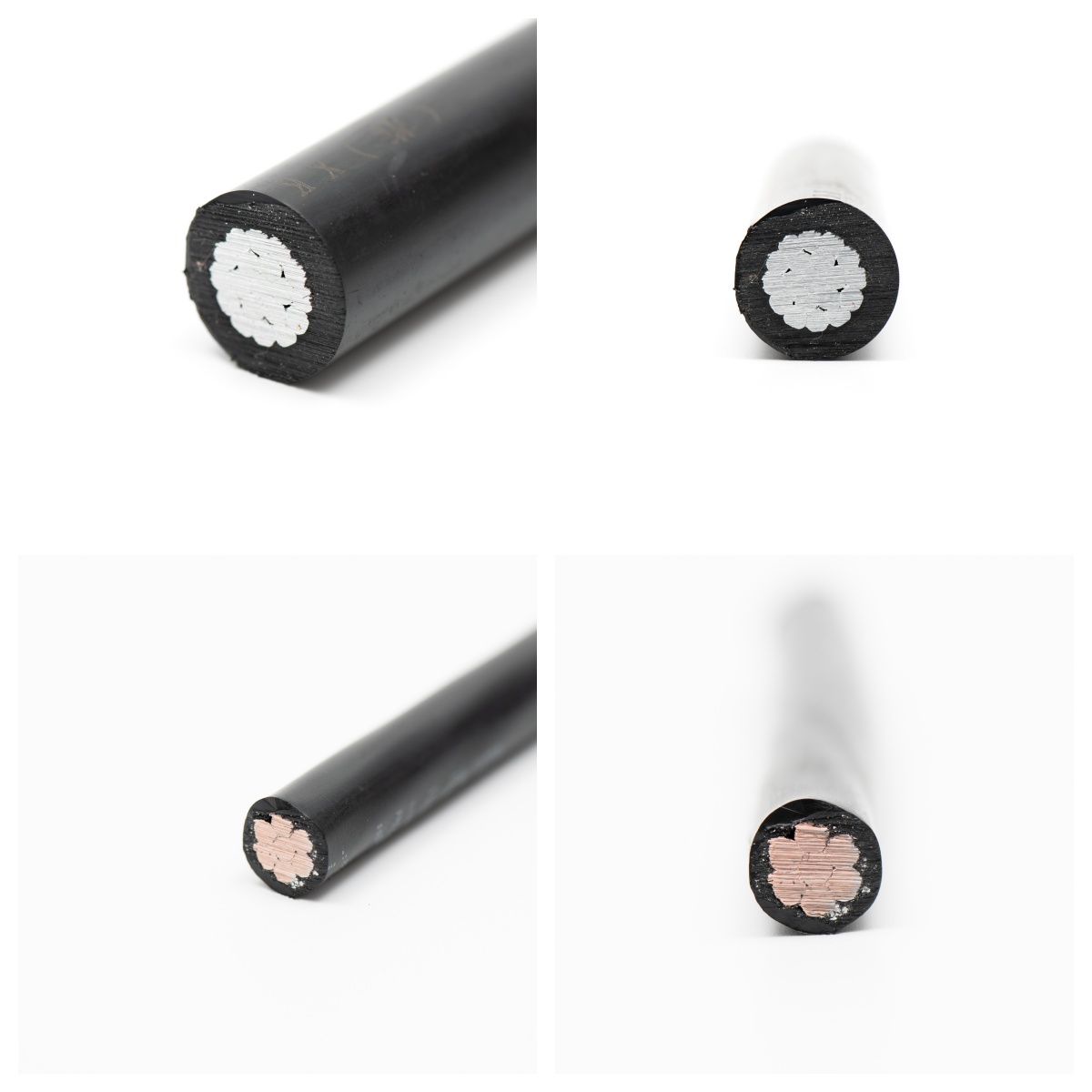

66-kV-Hochspannungsnetzverstärkungs-Luftleiter

5 0 Bewertungen
Aerial Bündelte Leiter (ABC) sind isolierte Gemeinkostenverteilungssysteme, die für eine sichere und effiziente Stromübertragung in städtischen, ländlichen und industriellen Gebieten entwickelt wurden. Im Gegensatz zu herkömmlichen nackten Leitern bündeln ABC Systems mehrere isolierte Phasenleiter mit neutralem oder Messenger -Draht, reduzieren die Installationskosten, minimieren Fehler und die Verbesserung der Zuverlässigkeit bei harten Wetterbedingungen.
Querschnittsbereich:
Verfügbarkeitsstatus:
Menge:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
  • ABC


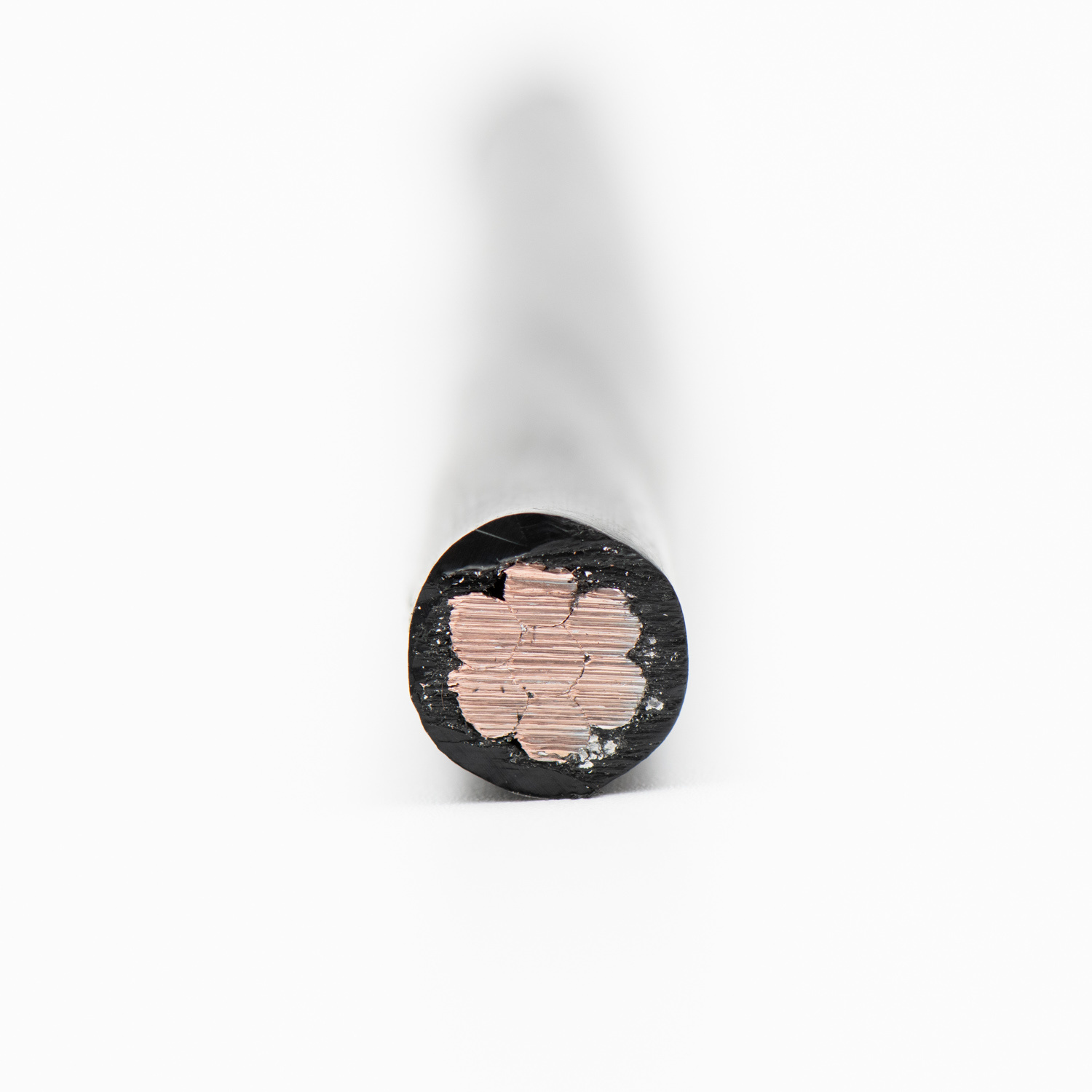

Produktübersicht

East Energy Electrical Engineering Co., Ltd. ist auf die Herstellung leistungsstarker Antennenbündelleiter (ABC) mit XLPE-Isolierung spezialisiert, die für eine sichere, zuverlässige und effiziente Freileitungsstromübertragung in städtischen, ländlichen und industriellen Sektoren entwickelt wurden.

Unsere ABC-Produkte integrieren:

Schlüsseleigenschaft des Komponentenmaterials
Phasenleiter Hochreines Aluminium (H68 Al) Hervorragende elektrische Leitfähigkeit
Neutraler Bote Aluminiumlegierung Mechanische Festigkeit + Korrosionsbeständigkeit
Isolierung Vernetztes Polyethylen (XLPE) Temperaturbereich –40 °C bis +90 °C

Ideale Anwendungen:

  • Freileitungsnetze zur Stromverteilung

  • Ländliche Elektrifizierungsprojekte

  • Modernisierung der städtischen Infrastruktur

  • Industrielle Stromversorgungssysteme


Qualität und Präzision

Wir legen bei jedem Produktionsschritt Wert auf Präzision und halten uns dabei an strenge internationale Standards:

Standardbeschreibung
IEC 60502 Stromkabel mit extrudierter Isolierung
Cenelec HD 626 Luftbündelkabel für die Freileitungsverteilung
ASTM B231 Aluminiumleiter für elektrische Zwecke

Der Herstellungsprozess gewährleistet:

Parameterspezifikation
Toleranz des Leiterdurchmessers ±0,1 mm
Konzentrische Verseilung (≤ 50mm²) 7-Kern
Konzentrische Verseilung (50–150 mm²) 19-Kern
Bundle-Design Integriert – separate Stützstrukturen entfallen

Anpassungsoptionen

Um den unterschiedlichen Projektanforderungen gerecht zu werden, bieten wir eine vollständige Anpassung für:

Parameterbereich / Optionen
Querschnittsflächen 10 mm² bis 400 mm²
Bundle-Konfigurationen Duplex (2×16+1×16), Triplex (3×25+1×25), Quadruplex, benutzerdefiniert
Isoliermaterialien XLPE oder HDPE
Nennspannung Niederspannung (0,6/1 kV) bis Mittelspannung (11 kV / 33 kV)

OEM-Dienstleistungen:

  • Regionale Standards (AS/NZS, NBR, GOST)

  • Kunden-Branding (kundenspezifischer Druck und Verpackung)

  • Besondere Umweltbedingungen (tropisch, Wüste, Küste)


Detailliertes Produktprofil

Technische Spezifikationen und Design

Parameterwertstandard
Nennspannung 0,6/1 kV (LV) / 11 kV–33 kV (MV) Cenelec HD 626
Leitermaterial H68 Al (Phase), Al-Legierung (neutral) ASTM B231
Isolierung XLPE / PE (max. 90°C) IEC 60502
Bündelkonfigurationen Duplex, Triplex, Quadruplex Anpassbar
Querschnittsbereich 10 – 400 mm² HD 626
Betriebstemperatur –40°C bis +90°C EN 50618
Kurzschlusstemperatur 250°C (max. 5 Sek.) IEC 60502
Isolationsdicke 0,7 – 3,5 mm IEC 60502
Farbe der Außenhülle Schwarz, Grau, Blau oder benutzerdefiniert (UV-stabilisiert) Kundenwunsch

Verseilungsstruktur

Leitergröße, Anzahl der Drähte, Verseilungstyp
10 – 50 mm² 7 Drähte Konzentrisch
50 – 150 mm² 19 Drähte Konzentrisch
150 – 400 mm² 37 Drähte (optional) Konzentrisch

Wettbewerbsvorteile

Attribut HD 626 ABC Traditionelle Kabel
Installationsgeschwindigkeit 30 % schneller Langsamer
Turmlast 40 % Ermäßigung Höhere Kosten
Lebensdauer 25+ Jahre 15–20 Jahre
Sicherheitsvorschriften CENELEC HD 626 / IEC 60502 Variable
Wartung Niedrig Höher
Risiko von Baumkontakt Reduziert Hoch
Ästhetik Kompakt und ordentlich Sichtbare Verkabelung

Anwendungen

Architektonische und städtische Anwendungen

Szenario Technical Fit Nutzen
Baukomplexe Fassadenintegrierte Verteilung Ästhetisch + reduzierter Durchhang
Historische Bezirke Enge Straßenlinien Kompaktes Design
Küstenresorts Salz-Luft-Exposition 25-jährige Korrosionsresistenz
Erneuerbare Mikrogrids Solarbetriebene Beleuchtung UV-beständiges XLPE
Industrieparks Netzwerke mit hoher Dichte Schnelle Installation
Flughäfen Landebahn-/Terminalbeleuchtung Zuverlässige Leistung
Bahnhöfe Plattform-/Halle-Verteilung Langlebig und witterungsbeständig

Ländliche und abgelegene Anwendungen

Szenario Technical Fit Nutzen
Dorfelektrifizierung Weitspannige Verteilung Reduzierte Turmanzahl
Landwirtschaftliche Bewässerung Versorgung der Pumpstation Witterungsbeständig
Bergiges Gelände Steilhanglinien Flexibel und einfach zu handhaben
Inselstromversorgung Küsten-/Meeresumgebung Korrosionsbeständig
Entlegene Bergbaustandorte Temporäre/permanente Leitungen Schnelle Bereitstellung

Compliance und Zertifizierungen

Standard- Scope -Status
IEC 60502 Stromkabel mit extrudierter Isolierung Konform
Cenelec HD 626 Antennenbündelkabel Konform
ASTM B231 Aluminiumleiter Konform
EN 50618 XLPE-Isolierung Konform
ISO 9001 Qualitätsmanagement Zertifiziert
ISO 14001 Umweltmanagement Zertifiziert

Test- und Qualitätssicherung

Akzeptanzkriterien für Testmethoden
Hochspannungstest 4 kV Wechselstrom für 5 Min Keine Panne
Isolationswiderstand 500 V Gleichstrom ≥ 100 MΩ·km
Leiterwiderstand Kelvin-Brücke ≤ IEC 60228-Grenzwerte
Zugfestigkeit Zugprüfgerät ≥ 12,5 MPa
Dehnung in der Pause Zugprüfgerät ≥ 350 %
Thermische Alterung 135°C / 168h Beibehaltung ≥ 80 %
UV-Beständigkeit Beschleunigte Verwitterung Keine Risse/Ausbleichungen
Wasseraufnahme 70°C / 168h ≤ 5 % Gewichtszunahme

Installationsrichtlinien

Parameterwert
Mindestbiegeradius 8 × Kabeldurchmesser (bei der Installation)
Empfohlene Zugspannung ≤ 50 N/mm²
Maximale Betriebsspannung 20 % der Nennbruchfestigkeit
Hardwarekompatibilität ABC-spezifische Klemmen, Sackgassen, Aufhängebeschläge

Verpackung und Lieferung

Länge der Verpackungsart
Holztrommel 500m – 2000m
Kunststoffrolle 100m – 200m
Individuelle Verpackung Verfügbar

Versandarten: Seefracht / Luftfracht / Landfracht

Inklusive Dokumentation:

  • Packliste

  • Handelsrechnung

  • Prüfberichte (Routine & Typ)

  • Qualitätszertifikat

  • Installationshandbuch


FAQ

F: Was ist der Unterschied zwischen ABC und blankem Leiter?
A: ABC-Kabel verfügen über isolierte Phasenleiter, was das Risiko eines Stromschlags verringert, kleinere Abstände ermöglicht und eine höhere Zuverlässigkeit bei Stürmen bietet.

F: Können ABC-Kabel an vorhandenen Masten installiert werden?
A: Ja. Das leichte Design reduziert die Mastlast um bis zu 40 % und nutzt häufig die vorhandene Infrastruktur wieder.

F: Was ist die maximale Spannweite?
A: Typische Spannweiten betragen 50–80 Meter, abhängig von Leitergröße, Spannung und Wetterbedingungen.

F: Sind ABC-Kabel für Küstengebiete geeignet?
A: Ja. Korrosionsbeständige Messenger aus Aluminiumlegierung und UV-stabilisierte XLPE-Isolierung machen sie ideal für Küsten- und Meeresumgebungen.

F: Bieten Sie Installationsschulungen an?
A: Ja. Wir bieten Vor-Ort-Schulungen, technische Dokumentation und Fernunterstützung.




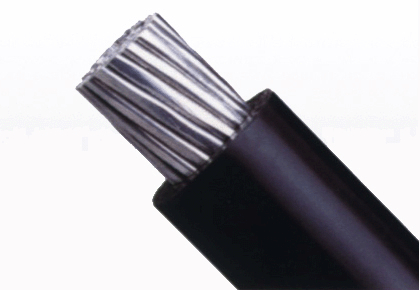

66-kV-Hochspannungsnetzverstärkungs-Luftleiter



Code: ABC 0.6/1KV.

Standards: HD 626  S1:1996  Teil 5, Abschnitt D, AMKA (SFS 2200).

Konstruktion: Phasenleiter  : Aluminiumleiter mit XLPE -Isolierung.

Neutraler Messenger: Aluminiumleiter.

Anwendung : Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.

Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.

Dimensionen von Phasenleiter


Querschnitt

Conductor

Durchmesser

Dicke der Isolierung

Kerndurchmesser

Aktuelle Tragfähigkeit

Brechen

Laden

(mm²)

min.

Toleranz

nom.

min.

min.

Max.

(A*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)


16

4.4

± 0,05

1.4


7.1

7.3

70


25

5.9

± 0,02

1.4


8.3

9.1

95


35

6.9

± 0,02

1.6


9.7

10.5

115


50

8.1

± 0,25

1.6


10.8

11.8

140


70

9.7

± 0,25

1.8


12.8

13.8

180


120

12.8

± 0,30

2.0


16.2

17.4

250


*  Definiert  für  Umgebungstemperatur  von 25 ℃  und  max.Conductor  -Temperatur  von  70 ℃.

Querschnitt

Leiterdurchmesser

Dicke der Isolierung

Kerndurchmesser

Aktuelle Tragfähigkeit

Last brechen

(mm²)

min.

Toleranz

nom.

min.

min.

Max.

(A*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)


25

5.9

± 0,02



5.5

6.3


7.4

35

6.9

± 0,02



6.5

7.3


10.3

50

8.1

± 0,25



7.6

8.6


14.2

70

9.7

± 0,25



9.2

10.2


20.6

95

11.4

± 0,30



10.8

12.0


27.9


Abmessungen von Kabelbündel


Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter

+ Neutraler Querschnitt

(mm²)

Bündeldurchmesser

Ca.

(mm)

1 × 16+25

15

3 × 16+25

22

4 × 16+25

22

3 × 25+35

26

4 × 25+35

26

3 × 35+50

30

3 × 50+70

35

3 × 70+95

41

3 × 120+95

47

LV-ABC-Linien mit isoliertem neutralem Messenger

Code: ABC 0.6/1KV.

Standards: HD 626 S1: 1996 Teil 6-Abschnitt E, Amka (SFS 2200)

Konstruktion: Aluminiumleiter mit XLPE  -Isolierung.

Anwendung: Luftbündelleiter werden für Zubringernetze von Energiegebäuden und deren interne Netze verwendet.

Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.

Dimensionen von Phasenleiter

Querschnitt

Conductor

Durchmesser

Dicke von

Isolierung

Kerndurchmolden

Aktuelle Tragfähigkeit

Last brechen

(mm²)

min.

Max.

nom.

min.

min.

Max.

(A*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)


16

4.6

5.1

1.2


7.0

7.8



25

5.8

6.3

1.4


8.6

9.4

112


35

6.8

7.3

1.6


10.0

10.9

138


50

7.9

8.4

1.6


11.1

12.0

168


70

9.7

10.2

1.8


13.3

14.2

213


95

11.0

12.0

1.8


14.6

15.7

258


120

12.0

13.1

1.8


15.6

16.7

306


150

13.9

15.0

1.7


17.3

18.6

344


* Definiert für Umgebungstemperatur von 30 ℃ und max. Leitertemperatur von 90 ℃.

Abmessungen neutraler Messenger -Leiter

Querschnitt

Conductor

Durchmesser

Dicke von

Isolierung

Kerndurchmesser

Aktuelle Tragfähigkeit

Brechen

Laden

(mm²)

min.

Toleranz

nom.

min.

min.

Max.

(A*)

(kN)

(mm)

(mm)

(mm)

(mm)

(mm)


54.6

9.2

9.6

1.6


12.3

13.0


16.6

70

10.0

10.2

1.5


12.9

13.6


20.5

95

12.2

12.9

1.6


15.3

16.3


27.5

* Definiert für Umgebungstemperatur von 30 ℃ und Max.

Abmessungen von Kabelbündel

Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter

+Neutraler Querschnitt

(mm²)

Bündeldurchmesser

Ca.

(mm)

3 × 25+54,6

30.0

3 × 35+k × 16+54,6

33.0

3 × 50+k × 16+54,6

36.0

3 × 70+k × 16+54,6

37.5

3 × 70+k × 25+54,6

40.0

3 × 70+k × 16+70

41.0

3 × 95+k × 16+70

44.0

3 × 120+k × 16+70

46.0

3 × 120+k × 16+95

47.0

3 × 150+k × 16+70

48.0

3 × 150+k × 16+95

49.0

* Hinweis: k Anzahl der öffentlichen Beleuchtungsleiter (k kann gleich 0,1.2.or 3 sein).


MV-ABC-Linien mit isoliertem neutralem Messenger

Code: ABC 11KV.

Standards: Sans 1713.

Konstruktion: Phasenleiter  : Aluminiumleiter mit XLPE -Isolierung.

Neutraler  Messenger: Ein  gestrandeter  Leiter  mit verzinktem  Stahl  mit  XLPE -Isolierung.

Anwendung: Die gebündelten Antennenleiter sind für den Dauerbetrieb im Freien in tropischen Gebieten in Höhen von bis zu 2200 m über dem Meeresspiegel, bei einer Luftfeuchtigkeit von bis zu 90 %, einer durchschnittlichen Umgebungstemperatur von +30 °C mit einem Minimum von -1 °C und einem Maximum von +4 °C bei direkter  Sonneneinstrahlung, stark salzhaltigen Bedingungen entlang der Küste und isoceraunischen Pegeln von bis zu 180 Gewittertagen pro Jahr geeignet.

Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.


Phasenleitereigenschaften


1

Leitergröße

mm²

70

95

185

2

Durchmesser über Leiter.nominal

mm

9.3-10.2

11.6

16.4


3

Dicke   der   Dielektrizität. Nominal

mm

3.4

3.4

3.4

Minimum  an  einem  Punkt

mm

2.96

2.96

2.96

4

Durchmesser  über  Isolierung.  nominal

mm

16.1-17.0

21.3

25.9

5

Durchmesser  über  semi-leitender  Kernbildschirm  .  nominal

mm

18.1-19

23.3

27.9

6

Kupferklebendicke  .  Nominal  ​

mm

0.15

1.15

2.15


7

Dicke   der   Scheide. Nominal

mm

1.8

1.8

1.8

Minimum  an  einem  Punkt

mm

1.43

1.43

1.51

8

Katzenärgröße   ​

mm²

50

50

70

9

Gesamtdurchmesser   des   Bündels.nominal   ​

mm

55.7

67.8

79.2

10

Nominale  Masse

kg/m

2.64

3.25

4.65


Unterstützung von Katzenärmerkmalen


1

Katzenärgröße

mm²

50

70

2

Anzahl der Drähte


7

7

3

Drahtgröße (Durchmesser)

mm

3.0

3.6

4

Minimale Zugfestigkeit jedes Drahtes

KN

9.26

13.13

5

Dehnung in der Pause. Minimum

%

3.5

4.0


6

Dicke der Schutzhülle




Nominal

mm

1.2

1.2

Minimum an einem Punkt

mm

0.96

1.96

7

Lagenwhsandvoag        E1.250S


21KV/5 min

21KV/5 min


Vorherige:
Nächste:
Bleib in Kontakt mit uns

ÜBER UNS

Unser Unternehmen ist ein professionelles Unternehmen, das Produktion, Vertrieb, Technologieforschung, Technologieentwicklung und technische Dienstleistungen von Produkten für elektrische Systeme, Stromtechnik und Bau, elektrische Produkte, elektrische Geräte, Verkauf, Installation und technische Dienstleistungen von Energiespeichergeräten betrieben hat.


PRODUKTE

KONTAKTIEREN SIE UNS

Büro auf dem chinesischen Festland
2201-7 und 2201-8, Dongjiu-Gebäude, Nr. 888 Jiefang East Road, Stadt Yixing, Provinz Jiangsu, China
+86-510-87013147
Bürowohnung
A,7/F., Annking Industrial Building, 22 Wang Yip Street East, Yuen Long, NT, Hongkong
+852-84960208
Copyright © 2025 East Energy Electrical Engineering Co., Ltd. 苏ICP备16064163号-1 Technologie von Leadong . Sitemap.
