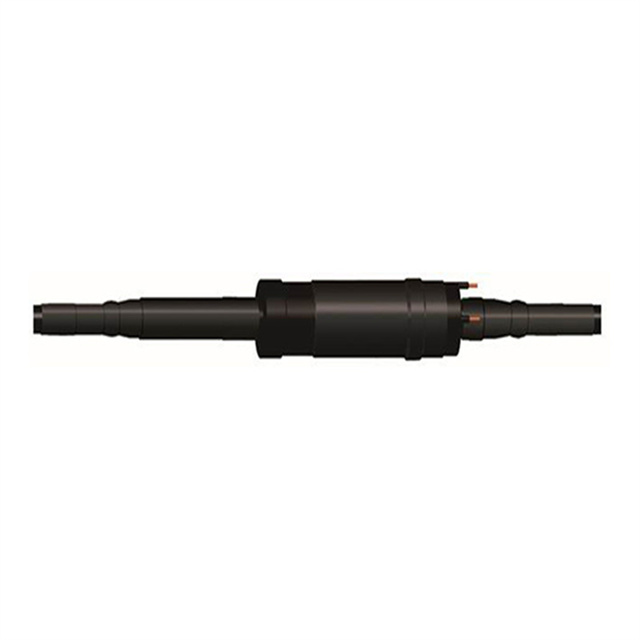

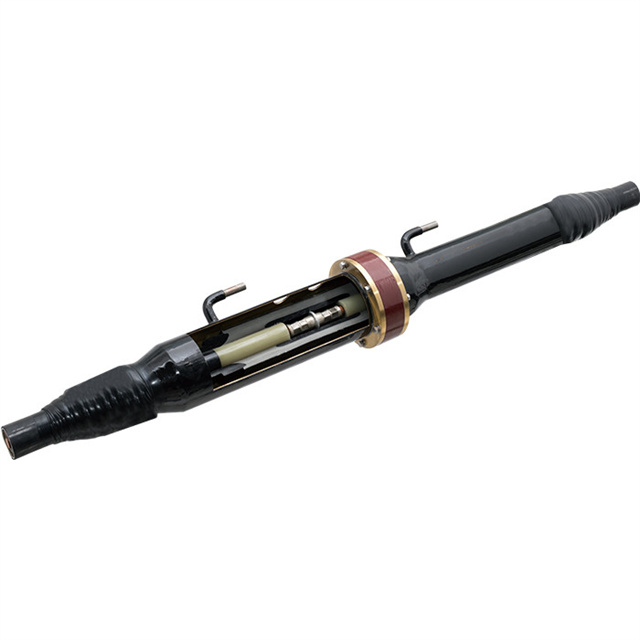

Die 64/110-kV-Isolierkabelverbindung vom Typ Isolierkabel ist eine vorgefertigte Lösung, die für den zuverlässigen und effizienten Anschluss von Hochspannungs-Stromkabeln in unterirdischen und Overhead-Systemen ausgelegt ist. Diese Verbindung beseitigt die Isolationsverarbeitung vor Ort, indem fabrikmoldierte Isolierungskomponenten einbezogen werden, wodurch eine konsistente Qualität und Leistung gewährleistet ist. Die Verbindung besteht aus EPDM-Gummi- oder Silizium-Gummiisolierung mit hoher Purity-Isolierung und bietet eine hervorragende elektrische Isolierung, mechanische Festigkeit und Resistenz gegen Umweltstress.
Das Gelenk verfügt über ein modulares Design mit vorstressten Isolationsschichten und Spannungskontrollkegeln, um gleichmäßig elektrische Felder zu verteilen, wodurch teilweise Entladungen verhindern und die langfristige Zuverlässigkeit verbessert werden. Die äußere Hülle besteht aus UV-stabilisiertem Polyethylen oder Polyurethan, der Schutz gegen Feuchtigkeit, Chemikalien und mechanisches Abrieb bietet. Die Fabriktests umfassen teilweise Entladung, Spannungsstand und thermische Radsporttests, um die Einhaltung der IEC 61442- und EN 50673 -Standards zu gewährleisten.
Fabrik-vorgefertigte Design : Reduziert die Installationszeit vor Ort um 50% im Vergleich zu herkömmlichen handgefertigten Fugen, ohne dass spezielle Werkzeuge oder Reinraumumgebungen erforderlich sind.
Hohe elektrische Leistung : Die Spannungskontrolltechnologie sorgt für eine gleichmäßige elektrische Feldverteilung, wobei teilweise Entladungswerte unter 10 Prozent bei Nennspannung beteiligt sind.
Umweltverträglichkeit : Die wasserdichte, gasdichte Dichtung verhindert Feuchtigkeit, so dass es für untergetauchte Installationen, Feuchtgebiete und Hochwassertischbereiche geeignet ist.
Mechanische Haltbarkeit : Halten Sie die axiale Zugkräfte bis zu 50 kn und radiale Kompression aus Boden- oder Betonumschließung aus und gewährleisten die Stabilität in seismischen oder mit hohen Handeln.
Breiter Temperaturbereich : arbeitet zuverlässig von -40 ° C bis +90 ° C, wobei die thermische Expansion von Kabeln und extreme klimatische Bedingungen auftritt.
U -Boot -Kabelsysteme : Verbindet Unterwasser -Stromkabel in Offshore -Windparks und interkontinentalen Gittern, wobei wasserdichte Designs den Meeresstandards erfüllen.

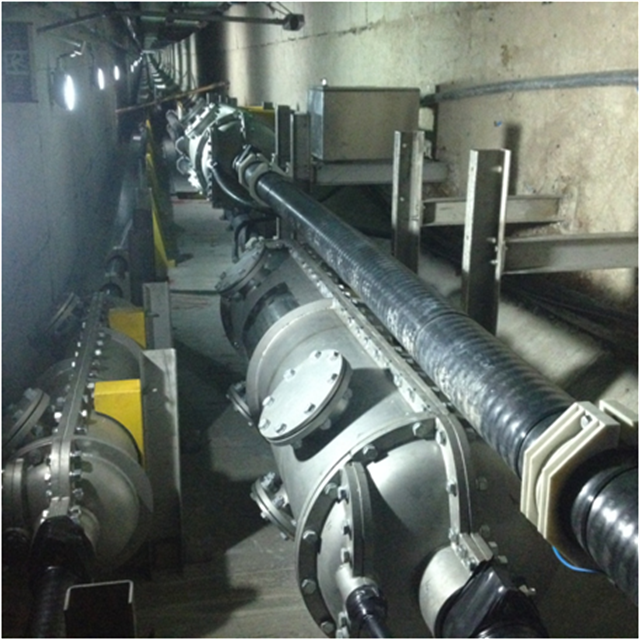

Urban Underground Grids : Wird in überfüllten städtischen Gebieten zum Anschließen von 64 kV und 110 kV unterirdischen Kabeln verwendet, minimiert die Raumanforderungen und die Installationskomplexität.
Industriekraftverteilung : Verbindet Hochspannungskabel in petrochemischen Anlagen, Stahlmühlen und großflächigen Fertigungsanlagen, um einen ununterbrochenen Stromfluss zu gewährleisten.
Integration der erneuerbaren Energien : Verbinden Kabel in Solarparks und Windparks, dauerhafte mechanische Schwingungen und Spannungsschwankungen aus erneuerbaren Quellen.
Overhead-zu-unterirdische Übergänge : Bietet einen sicheren Verbindungspunkt beim Übergang von Overhead-Leitungen zu unterirdischen Kabeln in Unterstation Eingängen.

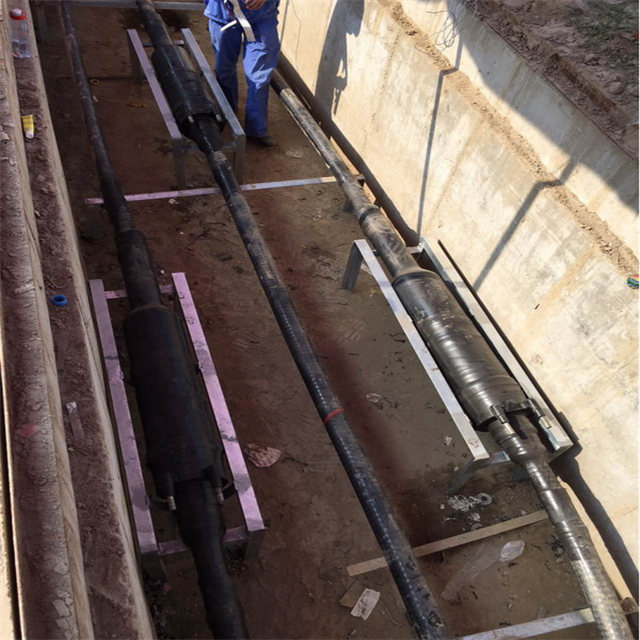

F: Kann die Verbindung in direkten Bestattungsanwendungen installiert werden?
A: Ja, die äußere Hülle ist für direkte Beerdigung mit Resistenz gegen Bodenchemikalien und mikrobielle Korrosion ausgelegt.
F: Was ist der maximale Kabeldurchmesser, den die Verbindung aufnehmen kann?
A: Es ist in Größen für Kabelquerschnitte im Bereich von 240 mm² bis 1200 mm² erhältlich, wobei benutzerdefinierte Größen für besondere Anforderungen erhältlich sind.
F: Wie ist die Fuge gegen Wasser eindringen??
A: Mehrere Schichten von Gummi-O-Ringen und Klebungsdichtungen erzeugen eine hermetische Barriere, die dem Wasserdruck bis zu 10 bar für untergetauchte Anwendungen standhält.
F: Benötigt die Verbindung nach Erdung??
A: Ja, ein Erdungsstreifen ist in das Design integriert, um induzierte Ströme zu entladen, und entspricht den IEC -Erdungsstandards.
F: Was ist die erwartete Lebensdauer des Joint??
A: Unter normalen Betriebsbedingungen hat es eine Lebensdauer von 30 bis 40 Jahren und entspricht der Lebensdauer von Hochspannungsstromkabeln.

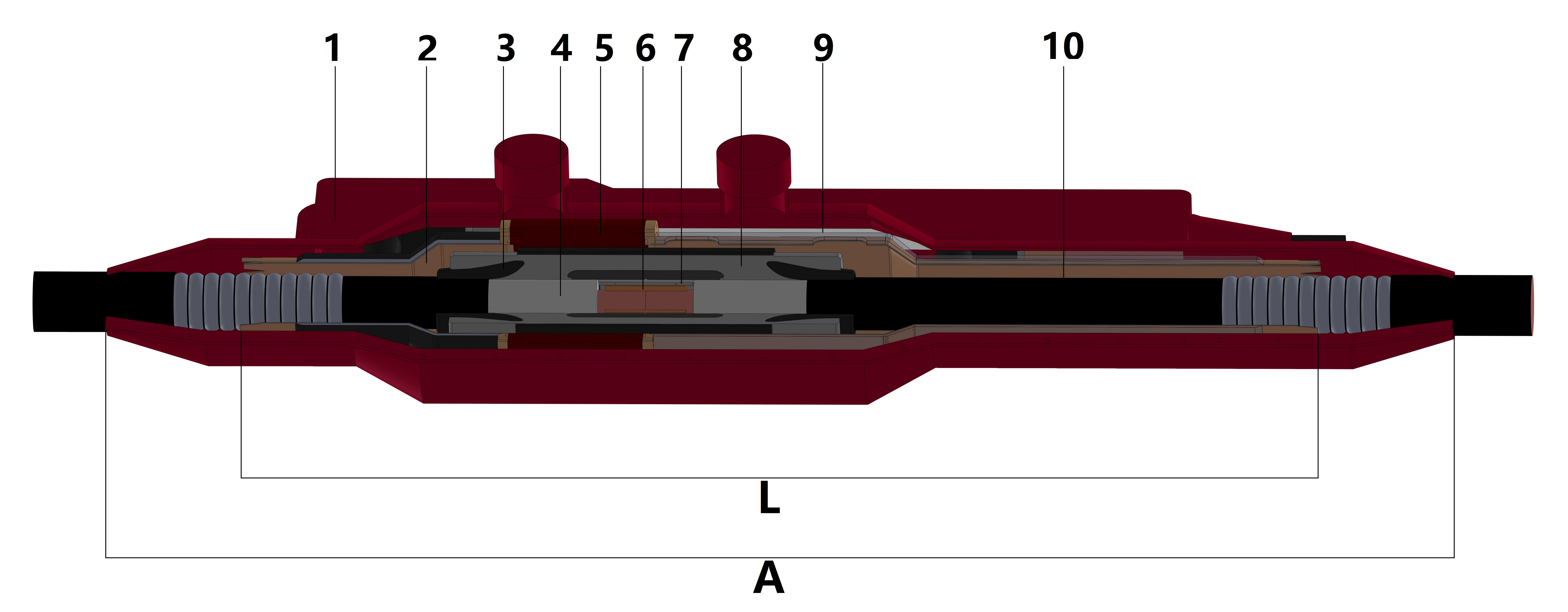

Größe mm | 48/66KV | 64/110kV | 80/138KV | 127/220kV |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| Parameterbeschreibung | |
|---|---|
| Nennspannung (u₀/u/um) | - U₀ : Nennleistungspannung zwischen Leiter und Erde (KV) - U : Nennsystemspannung (KV) - Um : Maximale Systemspannung (KV) |
| Lightning Impulse Standspannung (Liwv) | Spannungsspannung Die Verbindung kann bei Blitzeinschlägen standhalten (z. B. 95 kV, 170 kV, 250 kV) |
| Leistungsfrequenzspannung | Wechselstromspannungsfähigkeit (z. B. 22 kV für 5 Minuten) |
| Partieller Entladungsniveau | Sollte minimal sein (z. B. <10 PC bei 1,5U₀) |
| Aktuelle Bewertung (a) | Kontinuierliche Stromversorgungskapazität (abhängig von der Größe und dem Material der Leitergröße und des Materials) |
| Kurzschlussstrom (Ka, 1s oder 3s) | Maximaler Fehlerstrom Die Verbindung kann ohne Beschädigung verarbeiten |
Artikel | Testanforderung | Testtyp | Produkttyp | ||||||
48/66 | 64/110 | 127/220 | Porzellanbuchse | Verbundbussing | GIS -Kündigung | Direkt durch/ isolierende Verbindung | Kündigung des weichen trockenen Typs | ||
Versiegelungsbeschläge, Porzellanbuchse, Verbundbuchse | 0,25 ± 0,01 mPa/1H, keine Leckage | R | ✔ | ✔ | ✔ | — | — | ||
Epoxidbuchse | 0,6 ~ 0,7 mPa/1h, keine Leckage | ||||||||
Vorgefertigter Körperentlastungstest | 72 kV | 96KV | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Teilentladung im Hintergrund | |||||||||
Vorgefertigte Körperkraftfrequenz des Widerstandsspannungstests | 120kV | 160 kV | 318KV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 min, kein Überfluss ohne Aufschlüsselung | |||||||||
Teilentladungstest bei Umgebungstemperatur | 72 kV | 96KV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Teilentladung im Hintergrund | |||||||||
Wärmeleitspannungstest | 96KV | 128KV | 254KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 Zyklen, kein Überschlag ohne Aufschlüsselung | |||||||||
Teilentladung bei hoher Temperatur | 72 kV | 96KV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Teilentladung im Hintergrund | |||||||||
Beleuchtungsimpulsspannungstest und die anschließende Leistungsfrequenzspannungstest | 450 kV | 550 kV | 1050 kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 Mal, kein Flasheover ohne Aufschlüsselung | |||||||||
120kV | 160 kV | 318KV | |||||||
15 min, kein Überfluss ohne Aufschlüsselung | |||||||||
Immersionsspannungstest auf der äußeren Schutzhülle der direkten Gelenk | 60/75kV -Auswirkungen beide Enden, 30/37,5 kV Einfluss ein Ende auf den Boden | 60/95kvimpact Beide Enden, 30/47,5kV wirken sich auf ein Ende zum Boden aus | T | — | — | — | ✔ | — | |
Versiegelungstest nach der Installation von Zubehör | 0,25 ± 0,01 mPa/1H, keine Leckage | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Frequenzspannungstest im Außenabschluss im Regen im Regen | 140kV | 185kV | 460kV | T | ✔ | ✔ | — | — | ✔ |
1 min, kein Flasheover kein Zusammenbruch | |||||||||
Post -Isolator -Spannungstest | 20 kV/1 Minute, kein Flasheover ohne Aufschlüsselung | T | ✔ | ✔ | — | — | — | ||
Funkstörungstest im Freien im Freien | 61KV | 81 kV | 140kV | A | ✔ | ✔ | — | — | ✔ |
1MHz -Funkstörung, Spannung ≤ 450 μv | 1MHz -Funkstörung, Spannung ≤ 500 μv | ||||||||
Accessoires Beispieltest | Erkennen Sie das Zubehörsystem, keine signifikanten Fehler wirken sich auf den Betrieb aus | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Gleichspannungstest | / | 20 kV/1 min zwischen dem inneren Leiter und dem metallischen Gelenkbildschirm, kein Zusammenbruch | T | — | — | — | ✔ | — | |
Leiterverbindungsstange (Röhrchen) Druckschweißanpassungsleistungstest | Nach dem Crimpa ist der Gesamtwiderstand nicht 1,2 -mal mehr als die gleiche Länge und den Querschnittsbereich des Leiters | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
