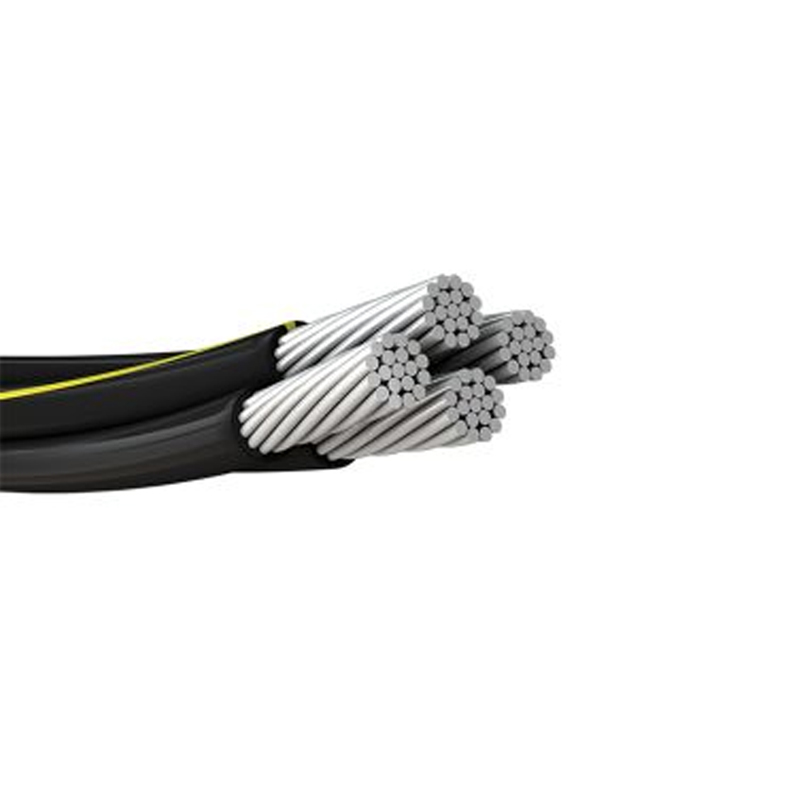

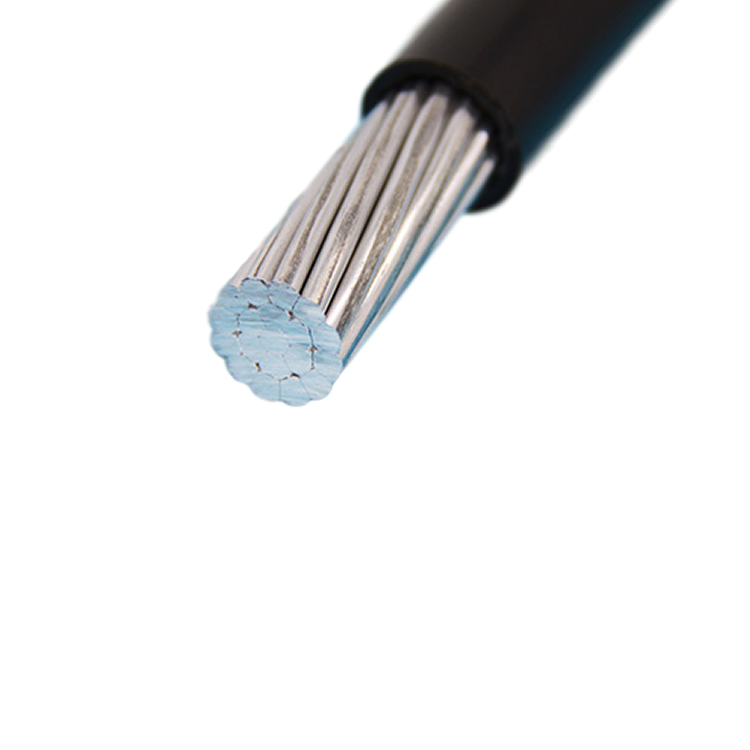

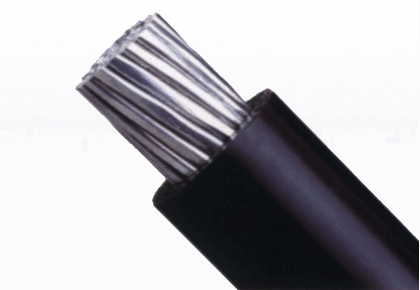

Das 35-kV-ABC-Kabel mit 35 kV setzt einen neuen Benchmark für Zuverlässigkeit in Umstationanwendungen und kombiniert außergewöhnliche elektrische Leistung mit robuster Haltbarkeit. Das Kabeln ist so konzipiert, dass 50 KA/1S-Kurzschlussströme -ein kritisches Sicherheitsmerkmal für Umstationumgebungen-über eine wetterfeste Isolierung und ein kompaktes Design verfügen, das den Installationsraum im Vergleich zu herkömmlichen Umspannwerkskabeln reduziert.
Ein Kupferschild aus der Dose bietet einen überlegenen EMI (Electromagnetic Interference) und RFI (Radio Frequency Interference), der stabilen Betrieb in elektrisch verrauschten Umgebungen gewährleistet. Mit IEC 60502- und IEEE 404 -Standards ist es vollständig entspricht und ist zur bevorzugten Wahl für Stadtrat -Netze, Umspannwerke für erneuerbare Energien und Industrieverteilungsnetze geworden, in denen Zuverlässigkeit und Raumeffizienz von größter Bedeutung sind.
Parameter | Wert |
Nennspannung | 35 kV |
Leitermaterial | Kupfer aus Dose |
Isolationsresistenz | ≥100 GΩ bei 20 ° C |
Kurzschlussstrom | 50 ka/1s |
Scheidematerial | Xlpe |
Wetterfeste Konstruktion
Die Isolierung des Kabels besteht aus vernetztem Polyethylen (XLPE), einem Material, das für seine Beständigkeit gegen Feuchtigkeit, UV-Strahlung und chemische Exposition bekannt ist. In Kombination mit einer UV-resistenten Außenhülle und einer IP68-Eingangsschutzbewertung stellt diese Konstruktion sicher, dass das Kabel in Umgebungen im Freien und unterirdische Umspannwerke über 40 Jahre in Betrieb bleibt , einschließlich Küstengebieten mit hohem Salzgehalt.
Hohe Kurzschlusskapazität
Der für seine hervorragende Leitfähigkeit und Korrosionsbeständigkeit geeignete Kupferleiter arbeitet in Verbindung mit einer Aluminiumlegierungs-Panzerungsschicht, um extreme thermische und mechanische Spannungen bei Kurzschluss-Ereignissen standzuhalten. Dies stellt sicher, dass das Kabel die Integrität bei Verwerfungen beibehält, wodurch katastrophale Ausfälle verhindern und Ausfallzeiten für Reparaturen verringert werden.
Raumsparendes Design
Mit einem kompakten Durchmesser von ≤ 60 mm vereinfacht das Kabel die Routing in überlasteten Umspannwerksumgebungen, in denen der Raum begrenzt ist. Dies reduziert die Komplexität und Kosten der Installation um 15% , da weniger Änderungen an der vorhandenen Infrastruktur erforderlich sind, um das Kabel aufzunehmen. Das flexible Design ermöglicht auch einen Biegeradius von 10 × Kabeldurchmesser , was die Installation in engen Räumen erleichtert.
Umspannwerke : Wird für Innen- und Außenanschlüsse in Übertragungs- und Verteilungsumspannungen, Verknüpfung von Transformatoren, Leistungsschalter und Busketten mit zuverlässiger Verluststromübertragung verwendet.
Erneuerbare Energien : Integraler Bestandteil von Sammelsystemen in Solarparks und Windparks, in denen der Wetterbeständigkeit des Kabels und die hohe Stromkapazität die effiziente Stromversorgung und die Anschlüsse des Netzes unterstützen.
Industrie : Verbindet schwere Maschinen- und Vertriebspaneelen in Bergbau-, Fertigungs- und Petrochemieanlagen und stand den harten Betriebsbedingungen, die für industrielle Umgebungen typisch sind.
F: Was ist der Biegeradius?
A: Das Kabel ist mit einem minimalen Biegeradius von 10 × seinem äußeren Durchmesser ausgelegt , der für ein Kabel von 60 mm Durchmesser von 600 mm übersetzt wird. Diese Flexibilität ermöglicht eine einfache Installation in engen Räumen innerhalb von Unterstationen und um vorhandene Geräte, ohne die strukturelle Integrität zu beeinträchtigen.
F: Benötigt es spezielle Kündigungskits?
A: Ja, wir empfehlen, unsere proprietären 35-kV-vorgefertigten Terminationen für eine optimale Leistung zu verwenden. Diese fabrisch getesteten Kündigungen gewährleisten eine ordnungsgemäße Isolierung und Abschirminuität, wodurch die Installationszeit im Vergleich zu Alternativen mit Feldmoldaten um 50% verkürzt und das Risiko von Installationsfehlern minimiert wird.
Querschnitt | Conductor Durchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definiert für Umgebungstemperatur von 25 ℃ und max.Conductor -Temperatur von 70 ℃.
Abmessungen neutraler Messenger -Leitungen
Querschnitt | Leiterdurchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter + Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
