Um den richtigen Überspannungsableiter auszuwählen, müssen vier Schlüsselparameter an Ihre spezifischen Systembedingungen und Installationsumgebung angepasst werden.
1. Systemspannung und Erdungskonfiguration
Für ein 33-kV-System beträgt die nominale maximale Systemspannung (Um) 36 kV. Die erforderliche MCOV (Maximale Dauerbetriebsspannung) hängt von der Erdungsart des Systems ab :
| Systemerdungstyp | Spannungsfaktor (k) | Empfohlener MCOV |
|---|---|---|
| Effektiv geerdet | 1.0 | ≥ 0,8 × Um (≥ 28,8 kV) |
| Ungeerdet/isolierter Neutralleiter | 1,25–1,4 | ≥ Um/√3 × 1,25 (≥ 26 kV) |
| Resonanzgeerdet | 1,4–1,73 | ≥ Um/√3 × 1,4 (≥ 29 kV) |
Für die meisten 33-kV-Verteilungsanwendungen mit effektiv geerdeten Neutralleitern ist ein MCOV von 27,0–27,5 kV Standard und bietet einen ausreichenden Spielraum . Als Faustregel gilt, dass Überspannungsableiter mit MCOV-Werten ausgewählt werden, die 10–20 % über der Standard-Phase-Erde-Betriebsspannung liegen.
2. Nennentladestrom (In)
5 kA (Klasse 1 / Verteilungsklasse): Für Standardverteilungsleitungen mit mäßiger Blitzaktivität. Geeignet für Leitungsüberspannungsableiter und kleine Verteilungstransformatoren.
10 kA (Klasse 2 / Stationsklasse): Für Umspannwerke, kritische Transformatoren und Bereiche mit hoher Blitzdichte. Bietet eine größere Energieabsorptionsfähigkeit und eine längere Lebensdauer. Empfohlen für die meisten 33-kV-Umspannwerksanwendungen.
3. Kriechstrecke und Verschmutzungsgrad
Die Kriechstrecke muss entsprechend der Installationsumgebung gemäß IEC 60815 ausgewählt werden:
| Verschmutzungsgrad, | minimale Kriechstrecke, | typische Anwendung |
|---|---|---|
| Licht (Stufe I) | 16 mm/kV | Im Landesinneren, Gebiete mit geringer Luftfeuchtigkeit |
| Mittel (Stufe II) | 20 mm/kV | Allgemeine Außeninstallationen |
| Schwer (Stufe III–IV) | 25–31 mm/kV | Küsten-, Wüsten- und Industriegebiete |
Für 33-kV-Systeme mit 36-kV-Höchstspannung ist eine Kriechstrecke von 900–1330 mm typisch für stark verschmutzte Gebiete. Ableiter mit Porzellangehäuse sind mit erweiterten Kriechstrecken für Küsten- und Industrieumgebungen erhältlich.
4. Auswahl des Gehäusematerials: Porzellan vs. Polymer
Dies ist eine entscheidende Entscheidung, die sich auf die mechanische Leistung, die Installation und die Gesamtbetriebskosten auswirkt. Die folgende Vergleichstabelle fasst die wichtigsten Unterschiede zusammen:
Wählen Sie ein Porzellangehäuse, wenn: die mechanische Belastung extrem ist (starker Wind, seismische Zonen), die thermische Belastung hoch ist oder die Versorgungsspezifikationen ausdrücklich eine Porzellankonstruktion erfordern . Wählen Sie ein Polymergehäuse, wenn: einfache Installation, geringes Gewicht und hervorragende Verschmutzungsleistung Priorität haben.
| Parameter | Einheit | Y5W-33 (5kA) | Y10W-33 (10kA) |
|---|---|---|---|
| Nennspannung (ur) | kV (rms) | 33 | 33 |
| Maximale Dauerbetriebsspannung (MCOV/Uc) | kV (rms) | 27,0–27,5 | 27,0–27,5 |
| Nennentladestrom (In) | Ka | 5 | 10 |
| Steilstromimpuls-Restspannung (1/4µs) | kV (Spitze) | ≤113 | ≤113 |
| Blitzimpuls-Restspannung (8/20µs) | kV (Spitze) | ≤99 | ≤99 |
| Schaltimpuls-Restspannung (30/60µs) | kV (Spitze) | ≤89 | ≤89 |
| 2 ms Rechteckwellenstromfestigkeit | A | 150 | 250 |
| 4/10 µs Hochstromimpulsfestigkeit | Ka | 65 | 100 |
| Kriechentfernung | mm | 750–900 | 1055–1330 |
| Wohnmaterial | — | Porzellan in Elektroqualität | Porzellan in Elektroqualität |
| Varistorkern | — | ZnO (Zinkoxid) lückenlos | ZnO (Zinkoxid) lückenlos |
| Standard | — | IEC 60099-4 | IEC 60099-4 |
| Betriebstemperatur | °C | -40 bis +45 | -40 bis +45 |
| Höhe | m | ≤3000 | ≤3000 |
Hinweis: Die Kriechstrecke variiert je nach Spezifikation des Verschmutzungsgrads. Individuelle Bewertungen auf Anfrage möglich.

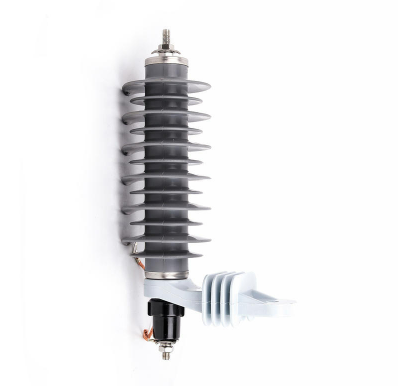

Dieser 33-kV-Überspannungsableiter aus Porzellan ist für die folgenden Installationen konzipiert:
33-kV-Freileitungsverteilungsleitungen: Schützt Leitungsisolatoren, Transformatoren und angeschlossene Kabelanschlüsse vor blitzbedingten Überspannungen. Besonders geeignet für Zonen mit hoher Blitzaktivität, in denen Leitungsüberspannungsableiter das Überschlagsrisiko verringern und Abschirmdrähte überflüssig machen.
Verteilungstransformatoren: Werden auf der Primärseite von 33-kV-/11-kV- oder 33-kV-/0,4-kV-Transformatoren installiert, um eingehende Überspannungen abzufangen, bevor sie die Wicklungsisolierung erreichen.
Kabelabschlüsse und Schaltanlagen: Schützt Kabelendverschlüsse und angeschlossene Schaltanlagen vor Schaltüberspannungen und transienten Überspannungen, die sich über die angeschlossenen Stromkabel ausbreiten.
Umspannwerksausrüstung: Wird als stationärer Schutz für Sammelschienen, Leistungsschalter und Messwandler in 33-kV-Umspannwerken eingesetzt.
| Aspect | 33-kV-Porzellan-Ableiter, | 33-kV-Polymer-Ableiter |
|---|---|---|
| Wohnmaterial | Glasierte Elektrokeramik | Silikonkautschuk/EPDM über FRP-Kern |
| Gewicht (ca.) | 8–12 kg | 2–4 kg |
| Cantilever-Stärke | Hoch (bis zu 311 kN) | Mäßig |
| Umweltverschmutzungsbeständigkeit | Erfordert eine ausreichende Kriechstrecke | Die hydrophobe Oberfläche weist Wasser aktiv ab |
| Fehlerverhalten | Kann unter Fehler zerbrechen; Richtungsdruckentlastung verfügbar | Nicht fragmentierend; sicherer in besiedelten Gebieten |
| UV-/Alterungsbeständigkeit | Hervorragende Langzeitstabilität | Gut; Silikon kann bei extremer UV-Strahlung altern |
| Geeignete Kabeltypen | Alle 33-kV-XLPE-, EPR- und PILC-Kabelanschlüsse | Dasselbe; bevorzugt für kompakte Kabelboxen |
| Empfohlene Umgebung | Starker Wind, seismische Zonen, Umspannwerke, Hochtemperaturstandorte | Küsten-, Wüsten- und platzbegrenzte Installationen |
| Installationsvoraussetzung | Kran- oder Hebegeräte; starre Stützstruktur | Manuelle Handhabung; Standard-Pfosten- oder Halterungsmontage |
| Wartung | Regelmäßige Sichtprüfung; Reinigung bei starker Verschmutzung | Sichtprüfung; selbstreinigende hydrophobe Oberfläche |

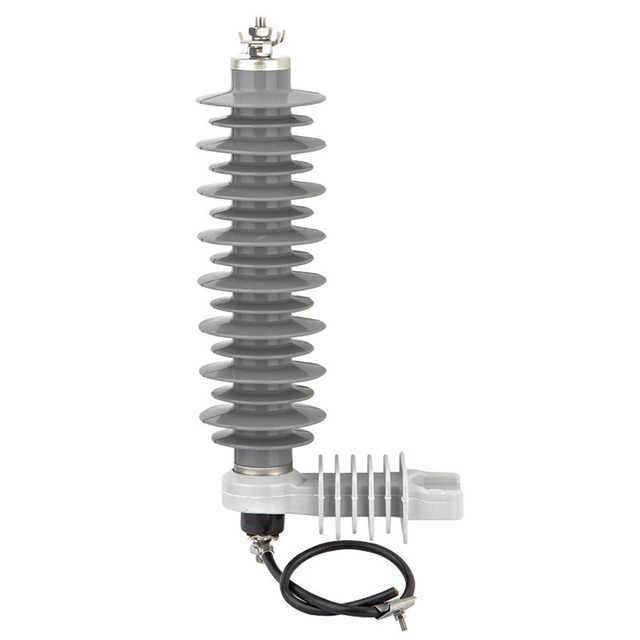

Surge -Verbringungsserie:

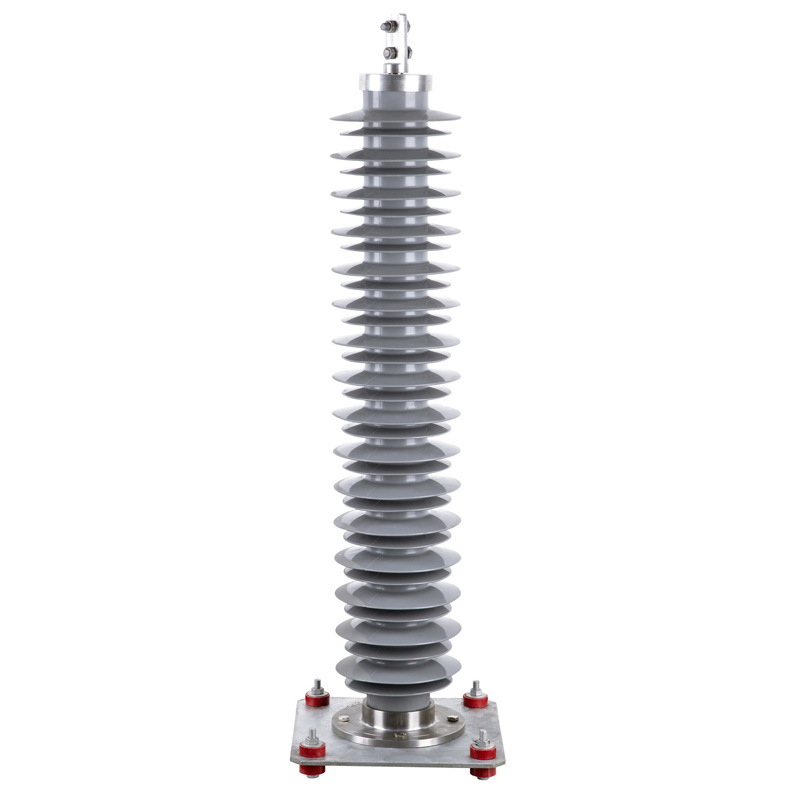

Bewertungen: 0,22 ~ 500 kV (Porzellan), 0,22 ~ 220 kV (Verbund)
Anwendungen: Entwickelt, um Stromübertragungs- und Verteilungssysteme vor Überspannung zu schützen, die durch Blitz oder andere elektrische Anstände verursacht werden.
Gehäuseoptionen: In beiden Silikonpolymer -Gehäuseverbundmetalloxid -Anstiegsanlagen und Porzellangehäuse Metalloxid -Überspannungsstörungen erhältlich.
Schutz und Zuverlässigkeit: Der Schutz und die Zuverlässigkeit des Überspannungsvertrags wurden aufgrund seiner robusten Konstruktion und seiner fortschrittlichen Technologie erheblich verbessert.
Warum wählen Sie unsere Surge -Verhaftungen?
Überlegener Schutz: Verhaftungen von Zinkoxidschub sind für ihren überlegenen Schutz vor Überspannung bekannt, was sie zu einer zuverlässigen Wahl für Hochspannungssysteme macht.
Langfristige Haltbarkeit: Das Porzellangehäuse sorgt für einen langfristigen Widerstand gegen Umweltschäden auch unter harten Bedingungen.
Hohe Effizienz: Kein Entwurfsspalt und nichtlineare Eigenschaften bieten eine effizientere und zuverlässigere Möglichkeit, über-Volt-Situationen umzugehen.

Arbeitszustand
1. Lufttemperatur: -40 ℃ ~+40 ℃;
2. Höhe: <= 2000 m;
3. Frequenz: 48Hz ~ 62Hz;
V.
5. Die Erdbebenintensität beträgt weniger als 8 Grad;
6. Max. Die Windgeschwindigkeit beträgt 35 m/s.
Haupttechnikparameter

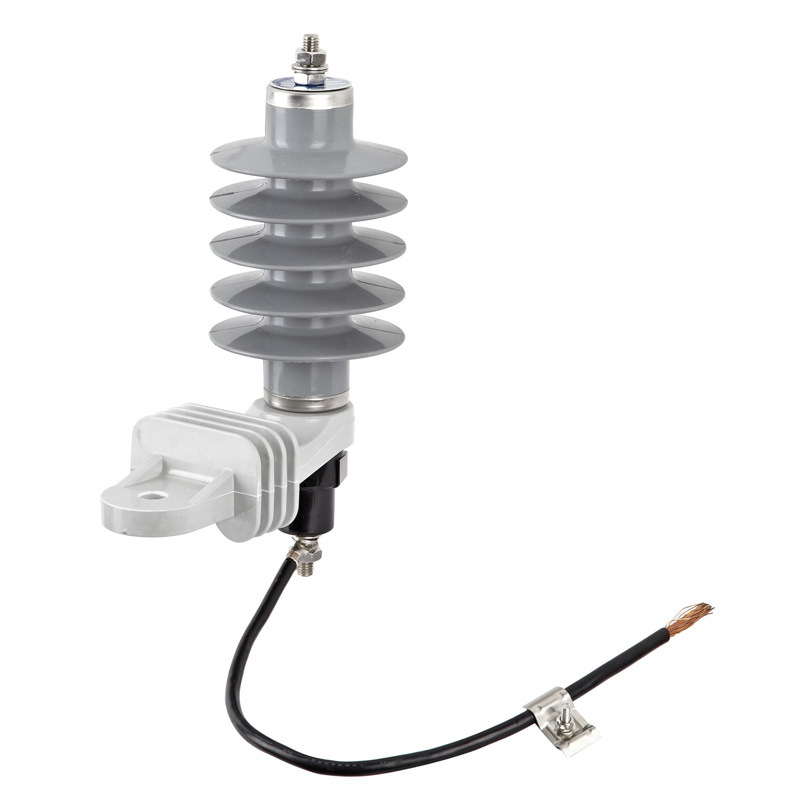

1. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (5 -ka -Serie)
Modell | Nennspannung (KVR.MS) | Kontinuierliche Betriebsspannung (kvr.ms) | Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP) | Linienentladungsklasse | Kriechentfernung (mm) | 2 ms Quadratwellenimpulsstrom standhalten (a) | 4/10 μmwerer Strom Impuls stand (KAP) |
JH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
JH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
JH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
JH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
JH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
JH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
JH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
JH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
JH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
JH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
JH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |

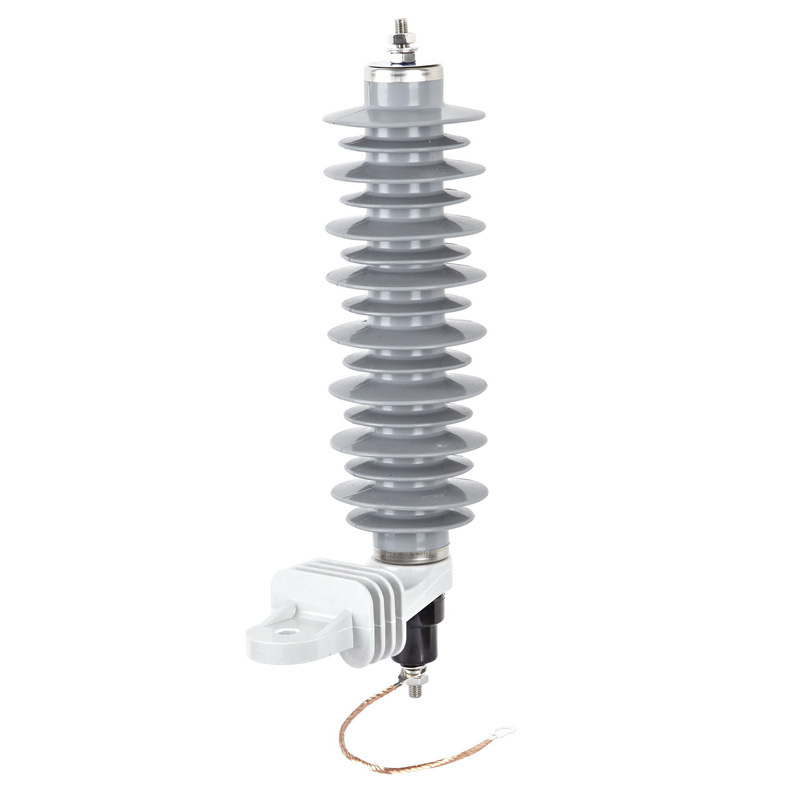

2. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)
Modell | Nennspannung (KVR.MS) | Kontinuierliche Betriebsspannung (kvr.ms) | Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP) | Linienentladungsklasse | Kriechentfernung (mm) | 2 ms Quadratwellenimpulsstrom standhalten (a) | 4/10 μmwerer Strom Impuls stand (KAP) |
JH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
JH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
JH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
JH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
JH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
JH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
JH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
JH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
JH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
JH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
JH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
JH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
JH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
JH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
JH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
JH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
JH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
JH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
JH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
JH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
JH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
JH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
JH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
JH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3..
Modell | Nennspannung (KVR.MS) | Kontinuierliche Betriebsspannung (kvr.ms) | Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP) | Linienentladungsklasse | Kriechentfernung (mm) | 2 ms Quadratwellenimpulsstrom standhalten (a) | 4/10 μmwerer Strom Impuls stand (KAP) |
JH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
JH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
JH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
JH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Metalloxid -Porzellangehäuse (gapsloser) Anstiegsanlagen für das Wechselstromsystem (5Ka -Serie)
Modell | Nennspannung (KVR.MS) | Kontinuierliche Betriebsspannung (kvr.ms) | Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP) | Linienentladungsklasse | Kriechentfernung (mm) | 2 ms Quadratwellenimpulsstrom standhalten (a) | 4/10 μmwerer Strom Impuls stand (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |

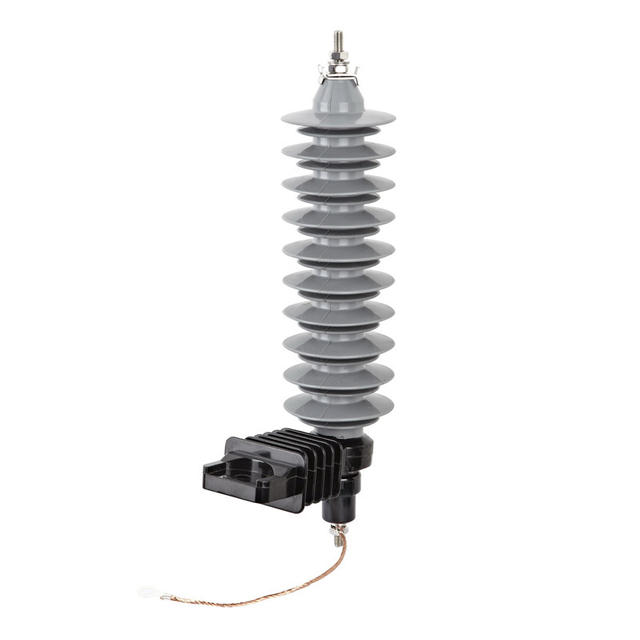

5. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (10 -ka -Serie)
Modell | Nennspannung (KVR.MS) | Kontinuierliche Betriebsspannung (kvr.ms) | Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP) | Linienentladungsklasse | Kriechentfernung (mm) | 2 ms Quadratwellenimpulsstrom standhalten (a) | 4/10 μmwerer Strom Impuls stand (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Metalloxidpolymergehäuse (gapsloser) Surge -Anstrich für das Wechselstromsystem (20 -ka -Serie)
Modell | Nennspannung (KVR.MS) | Kontinuierliche Betriebsspannung (kvr.ms) | Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP) | Linienentladungsklasse | Kriechentfernung (mm) | 2 ms Quadratwellenimpulsstrom standhalten (a) | 4/10 μmwerer Strom Impuls stand (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
