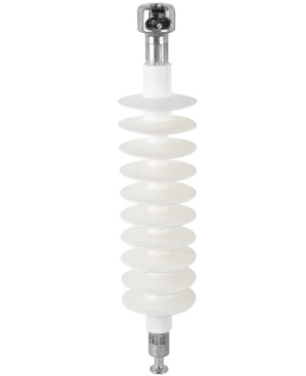

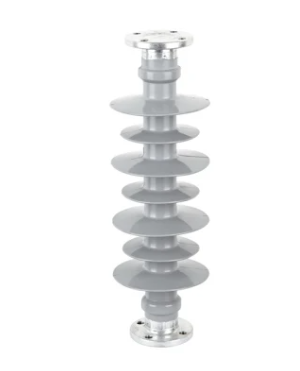

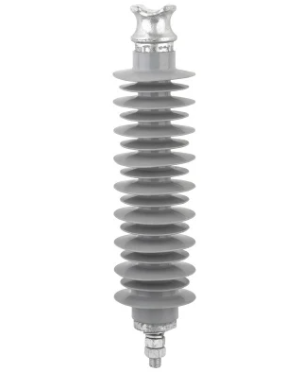

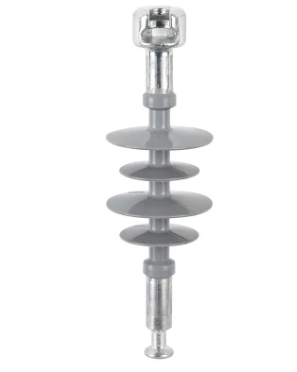

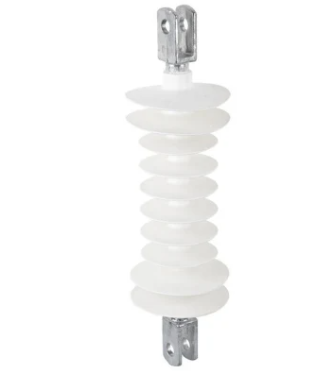

Die 30-kV-Stromverbund-Polymer-Isolierung ist eine hochmoderne Lösung für Hochspannungs-Overhead- und Umspannwerke, die überlegene elektrische Isolierung und mechanische Widerstandsfähigkeit in herausfordernden Umgebungen bietet. Dieses Isolationssystem besteht aus fortschrittlichen Verbundwerkstoffen wie Siliziumgummi oder Polymeren auf Epoxidbasis und ersetzt herkömmliche Porzellan- oder Glasisolatoren, wobei Einschränkungen wie Sprödigkeit und starkes Gewicht angesprochen werden. Die Verbundstruktur kombiniert einen robusten Glasfaserkern für die mechanische Festigkeit mit einem wetterfesten Polymergehäuse, das eine hervorragende Resistenz gegen UV-Strahlung, Ozon und chemische Kontaminanten bietet.
Die Isolierung ist so konstruiert, dass sie bei 30 kV betrieben wird, und verfügt über ein modulares Design mit optimiertem Kriechenteilung und hydrophoben Oberflächen, um Verschmutzungsverschmutzung zu verhindern - ein kritisches Problem in Bereichen mit hohen Staub-, Salz- oder industriellen Emissionen. Das Polymergehäuse ist formuliert, um die Flexibilität über einen weiten Temperaturbereich (-50 ° C bis +120 ° C) aufrechtzuerhalten, um die zuverlässige Leistung unter extremen klimatischen Bedingungen zu gewährleisten. Die leichte Natur senkt die Installationskosten und die mechanische Belastung für die Stützstrukturen, während die nichtkorrosiven Eigenschaften die Notwendigkeit einer häufigen Wartung beseitigen.
Überlegene Umweltverschmutzungsresistenz : Die hydrophobe Polymeroberfläche wehrt Feuchtigkeit und Verunreinigungen ab, wodurch das Risiko eines Überschlags in verschmutzten Umgebungen im Vergleich zu Porzellansolatoren signifikant verringert wird.
Hohe mechanische Festigkeit : Der Glasfaserkern bietet eine hervorragende Zugfestigkeit und Biegefestigkeit, wobei eine Bruchkapazität von mehr als 100 Kn beteiligt ist, wodurch sie für Szenarien mit hoher Wind und Eislast geeignet ist.
Leichte und einfache Installation : Mit einem Gewicht von bis zu 70% weniger als äquivalente Porzellanisolatoren vereinfacht sie den Transport und die Installation, insbesondere an schwer erreichbaren Berg- oder Offshore-Standorten.
Langfristige Haltbarkeit : Das Verbundmaterial widersetzt sich mit dem Altern, Rissen und elektrischen Verfolgung mit einer Lebensdauer von über 30 Jahren unter normalen Betriebsbedingungen.
Brandschutzanzeigen : Spezialisierte Formulierungen bieten Selbstauslöser von Immobilien und erfüllen die internationalen Brandschutzstandards (UL 94 V-0) für eine verbesserte Systemzuverlässigkeit.
Hochspannungsübertragungsleitungen : Ideal für Gemeinkostennetze in städtischen, ländlichen und industriellen Zonen, um eine stabile Isolierung in verschmutzten oder feuchten Umgebungen zu gewährleisten.
Umspannwerke : Wird für die Isolierung von Custhars, Leiterschalter und Transformatoren in Umspannwerken im Freien verwendet, die Wartungskosten und Ausfallzeiten senken.
Coastal & Offshore-Projekte : Das salzresistente Polymergehäuse ist für Meeresumgebungen geeignet, wodurch sich die Abbau von Salzluft und Nebel verhindert.
Netze für erneuerbare Energien : Unterstützt die Isolierung in Windpark- und Solaranlagenübertragungssystemen, dauerhaftes Wetter und mechanische Schwingungen.
Regionen in Höhe von großer Höhe : In Bereichen mit niedrigem Temperatur und in hohem Maße, in denen herkömmliche Isolatoren unter thermischen Schock oder mechanischen Versagen leiden können, werden zuverlässig ausgeführt.
F: Wie ist eine zusammengesetzte Polymerisolierung im Vergleich zu Porzellan in Bezug?
A: Verbundinsulatoren haben hydrophobe Oberflächen, die die Bildung von Wasserfilmen verhindern und unter denselben Bedingungen 30-50% bessere Verschmutzungsspannung als Porzellan bieten.
F: Kann diese Isolierung in direktem Kontakt mit Eis oder Schnee verwendet werden??
A: Ja, das flexible Polymergehäuse hält der Eisakkumulation und der thermischen Ausdehnung ohne Knacken stand, und seine Hydrophobizität verringert die Eisanhaftung.
F: Was ist die empfohlene Reinigungsfrequenz für verschmutzte Umgebungen??
A: Im Gegensatz zu Porzellan erfordern Verbundisolatoren minimale Reinigung-im Typen einmal alle 5-10 Jahre-zu ihren selbstverzählten hydrophoben Eigenschaften.
F: Ist das Material mit Anti-Aging-Beschichtungen kompatibel?
A: Es werden keine zusätzlichen Beschichtungen benötigt, da das Basispolymer bereits UV-Stabilisatoren und Anti-Aging-Additive für die langfristige Leistung enthält.
F: Was ist die maximale Betriebstemperatur für die Isolierung?
A: Es arbeitet sicher bei Leitertemperaturen von bis zu 90 ° C, wobei die Umgebungstemperaturen zwischen -50 ° C bis +50 ° C reichen.
| Haupttechnischer Parameter | |||||||
| Modell | Nennspannung (KV) | Spezifische mechanische Belastung (KN) | Abstand H (mm) | Bogenabstand (> mm) | Minimum Creepage Distanz (> = mm) | Auflünzimpuls Restspannung unter dem nominalen Entladungsstrom (<= kVP) | Nassstromfrequenz standspalten |
| FZSW-12/6 | 12 | 6 | 215 | 210 | 450 | 100 | 45 |
| FZSW-24/8 | 24 | 8 | 305 | 265 | 780 | 130 | 60 |
| FZSW-36/6 | 36 | 6 | 445 | 435 | 1015 | 190 | 90 |
| FZSW-72.5/10 | 72.5 | 10 | 770 | 675 | 1820 | 350 | 150 |
| FZSW-126/8 | 126 | 8 | 1220 | 1125 | 3150 | 500 | 230 |
| FZSW-245/4 | 252 | 4 | 2300 | 2200 | 6300 | 1050 | 450 |
