26/35 kV drei Kerne Hitze schrumpfbare Innenkits Kit

5 0 Bewertungen

Menge:




erkundigen In den Einkaufswagen

Produktbeschreibung

Produktbeschreibung

4E-NRS , 4E-WRS , 4E-JRS Schrumpfbare Kabelzubehör

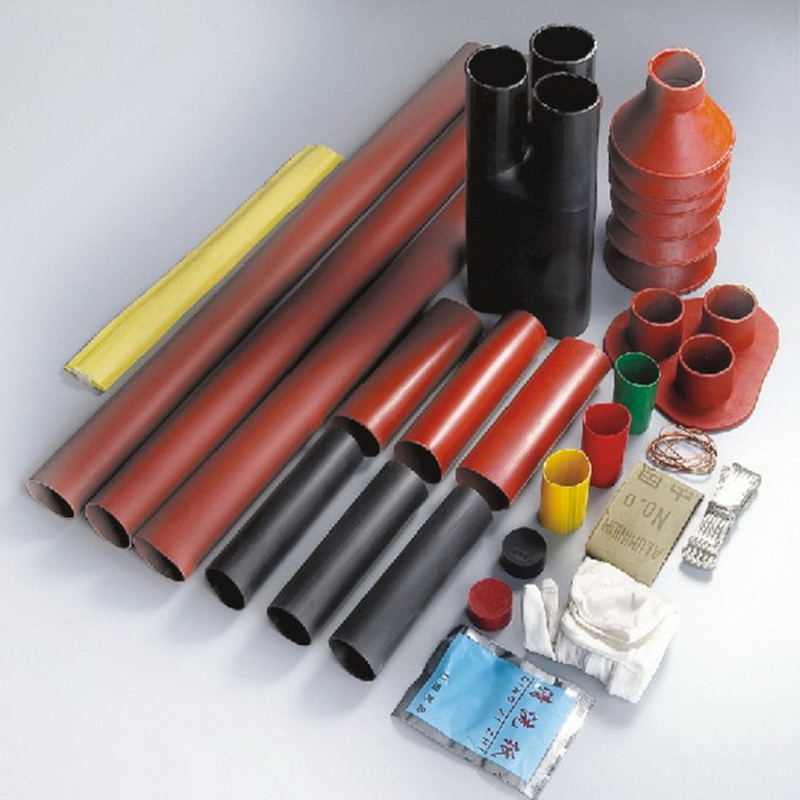

4E-NRS, 4E-WRS, 4E-JRS-Wärme-Verschrumpfungskabelzubehör werden auf 35 kV und unterhalb des Gummi-Kabels aufgetragen. Kabelzubehör für Wärmeverschlüsse verwendet das Import-Multi-Phasen-Polymer. Halten Sie bei einer bequemen Installation den geeigneten Radialdruck auf den Kabelkörper, das Grenzflächenmerkmal ist gut. Das Spannungssteuerrohr des Parametertyps zur Verbesserung der Verteilung des elektrischen Feldes, das den Kabel -Außenschildabschnitt im Problem der elektrischen Spannungskonzentration effektiv lösen kann. Die elektrischen Eigenschaften werden von Kabelzubehör für ein verpacktes Typ verbessert, um die Sicherheit und den zuverlässigen Betrieb zu gewährleisten. Die Hauptkomponenten sind tubulär, einschließlich des Spannungsrohrs, des Isolationsrohrs, der drei Fingerröhrchen, der versiegelten Rohrschutzhülse usw.

Hauptleistung und Strukturmerkmale:
Technische Leistung: Erfüllen Sie BS EN 50181, IEC60502, GB/T12706 Anforderungen.
Schrumpfbare Rohstoffe für Wärme: Spannungsrohr ist Parametertyp, gut verteiltes elektrisches Feld am isolierenden Kabel abgeschnitten. Isolierrohr hat einen Isolierungseffekt, die Schutzhülse hat einen Schutzeffekt. Produktwärme schrumpfbar ist ziemlich stabil und kann auf die ursprüngliche Größe des Heizungszustands schrumpfen, die Restverformung ist gering. Alle Produkte verarbeiten in der Fabrik. Es ist nicht erforderlich, Feuer zu verwenden, kein spezielles Training, die Installation ist einfach und schnell.
Es hat eine Resistenz gegen Dreck, Altern und gut wasserdicht, mit überlegener kalthitzebeständiger Leistung.
Die Oberfläche ist glatt und schön.

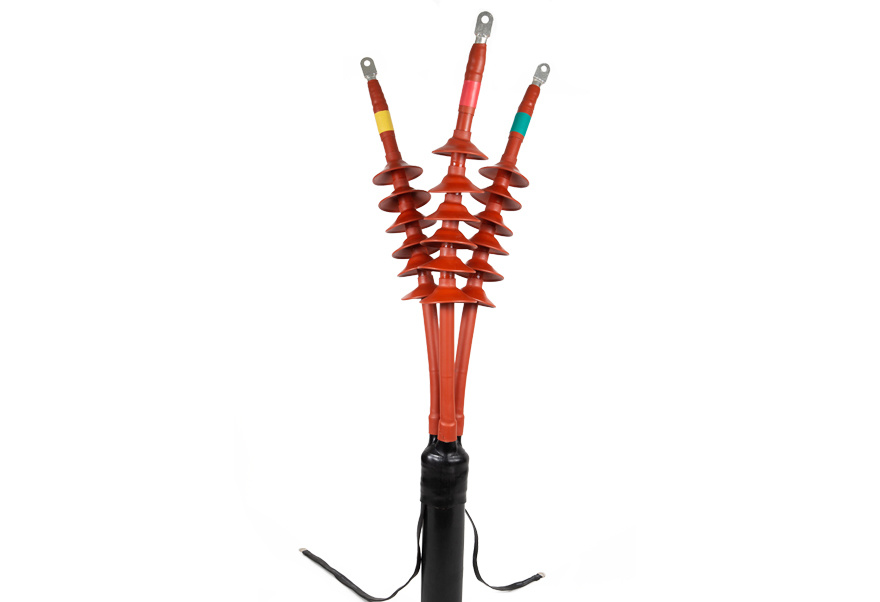

Wärme verkleinerbare Außenbeendigung

Kabelzubehör mit niedrigem Spannung 1 kV Wärme verkleinerbarer Gelenk-Wärme-Kabelverbindungskit

Lug 2. Kabelkern 3. Klebstoff aus Schmelzen 4. Versiegelungsrohr 5. Kabelisolierungsschicht 6. Hitze schrumpfbarer Röhrchen 7. Einer Loch Regenrock 8. Spannungsrohr 9. Kabel halb leitende Schicht 10 .

Spannungsabschnittsnummer	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

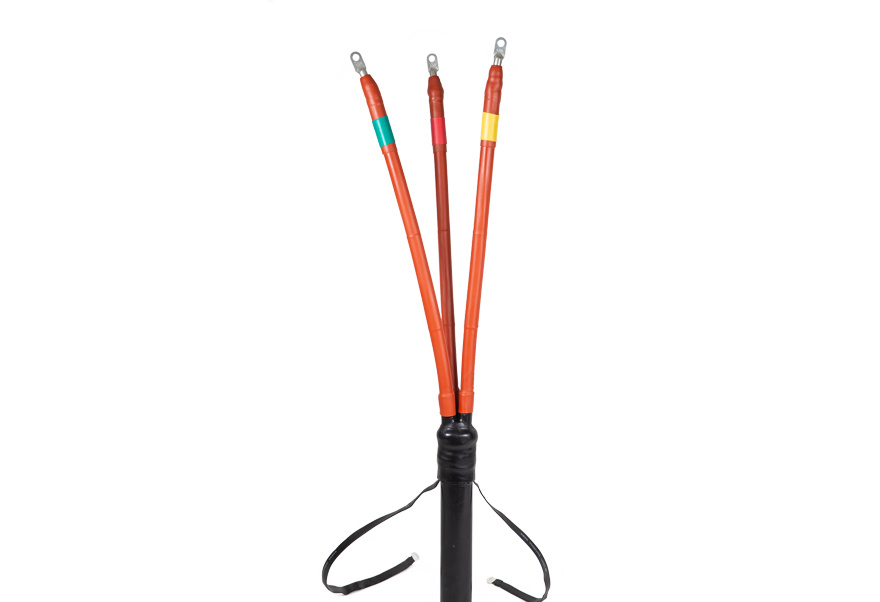

Wärme Verkleinerbarer Innenverschluss

Kabelzubehör mit niedrigem Spannung 1 kV Wärme verkleinerbarer Fugenverriegelungsverletzbares Kabelverbindungskit

Lug 2. Kabelkern 3. Klebstoff aus Schmelzen 4. Versiegelungsrohr 5. Kabelisolierungsschicht 6. Hitze schrumpfbarer Röhrchen 7. Einer Loch Regenrock 8. Spannungsrohr 9. Kabel halb leitende Schicht 10 .

Spannungsabschnittsnummer	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

Wärme Verkleinerbares Mittelgelenk

1. halb leitendes Band 2. Wasserdichtesdichtungsmittelkleber 3. Halb leitfähiges Rohr 4. Kabelisolierung 5. Verbindungsrohr 6. Halb leitfähiges Klebeband 7. Halb leitende Schicht 8. Außeninterulationsrohr 9. Inneres Isolierrohr 10. Spannungsrohr 11. Kupferbildschirmklebeband

Spannungsabschnittsnummer	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

Wärme Verkleinerbarer Innen-, Außenabschluss und Gelenk elektrische Leistungsparameter

Artikel	Erfordernis
Artikel	8.7/15 (17,5)	12.12. (24)	26/35 (40,5)
5 -min -Leistungsfrequenzspannungstest	39 kV, kein Überflutung, kein Zusammenbruch	54KV, kein Überflutung, kein Zusammenbruch	117 kV, kein Überfluss, kein Zusammenbruch
Teilentladungstest	15 kV Entladungskapazität ≤ 10pc	20 kV Entladungskapazität ≤ 10pc	45 kV Entladungskapazität ≤ 10pc
Blitzimpulstest	95 kV	125kV	200kV
Blitzimpulstest	10 -mal positiv und negativ, kein Überfluss, kein Zusammenbruch
Konstante Spannungslastzyklus -Test in Luft	22KV	30kV	65kV
Konstante Spannungslastzyklus -Test in Luft	Der Leiter ist auf 95-100 ° C erhitzt. Jeder Zyklus beträgt 8 Stunden, erhitzt 5 Stunden und kühlt 3h für 60 Zyklen.
Teilentladungstest bei hoher Temperatur	15 kV Entladungskapazität ≤ 10pc	20 kV Entladungskapazität ≤ 10pc	45 kV Entladungskapazität ≤ 10pc
15 Minuten Wechselstromspannungstest	22kV, kein Überfluss, kein Zusammenbruch	30 kV, kein Überfluss, kein Zusammenbruch	65 kV, kein Überfluss, kein Zusammenbruch
Negativer DC -Spannungstest	52 kV, kein Überschlag, kein Zusammenbruch	64KV, kein Überflutung, kein Zusammenbruch	156KV, kein Überfluss, kein Zusammenbruch
4H -Leistungsfrequenzspannungstest	35kV, kein Überflutung, kein Zusammenbruch	48 kV, kein Überflutung, kein Zusammenbruch	104 kV, kein Überflutung, kein Zusammenbruch
Außen -Terminierungs Salzspray -Test 1000h	11 kV, kein Überfluss, kein Zusammenbruch	15 kV, kein Überfluss, kein Zusammenbruch	32,5 kV, kein Überfluss, kein Zusammenbruch
Feuchtigkeitstest in Indoor -Terminierung 300H	11 kV, kein Überfluss, kein Zusammenbruch	15 kV, kein Überfluss, kein Zusammenbruch	32,5 kV, kein Überfluss, kein Zusammenbruch

niedrige Spannungskabelzubehör 1 kV Wärme Verkleinerbares Kabelverriegelungs-Kabel-Kabel-

Kabel-Kabelzubehör 1 kV Wärmeverkleinerungsverletzungsverrückbarer Kabelverbindungskit
