| Menge: | |
|---|---|
| 1. Steckabstange 2. Verriegelungshülse 3. Spannungskegel 4. Epoxidbuchse 5. Kegelstütze 6. Federbezug 7. Schwanzrohr 8. Kabel |
| Größe mm | 48/66KV | 64/110kV | 80/138KV | 127/220kV |
| L kurzer Typ | 310 | 470 | 470 | 620 |
| Ein kurzer Typ | 900 | 1020 | 1020 | 1260 |
| L langer Typ | 583 | 757 | 757 | 960 |
| Ein langer Typ | 1200 | 1310 | 1310 | 1600 |
| NEIN. | Testname | Code |
| 1 | Routinetest | R |
| 2 | Probenahmetest | S |
| 3 | Typ Test | T |
| 4 | Voridentifikationstest- | P |
| 5 | Zusätzlicher Test | A |
| Artikel | 66KV | 110 kV | 220 kV |
| Teilentladung | 72 kV , teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände | 96KV , teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände | 190kV , Teilentladung nicht mehr als bisher durchgeführte Gegenstände |
| Leistungsfrequenzspannung | 120 kV/30 min (Gelenk Hauptkörper 60 min , Kein Flashen ohne Breakdown) | 160 kV/30 min (Gelenk Hauptkörper 60 min , kein Überflutung ohne Aufschlüsselung) | 318KV/30 min (Gelenk Hauptkörper 60 min , kein Flasheover kein Zusammenbruch) |
| Versiegelungstest | 0,25 ± 0,01 mPa/1H für Versiegelungsanpassungen, Porzellanbuchse, Verbundbuchse, keine Leckage | ||
| 0,6 ~ 0,7 mPa/1H für Epoxidbuchse, keine Leckage | |||
| Erscheinungstest | Kein Schaden, keine Risse und andere Mängel, die die Qualität und das Aussehen beeinflussen | ||

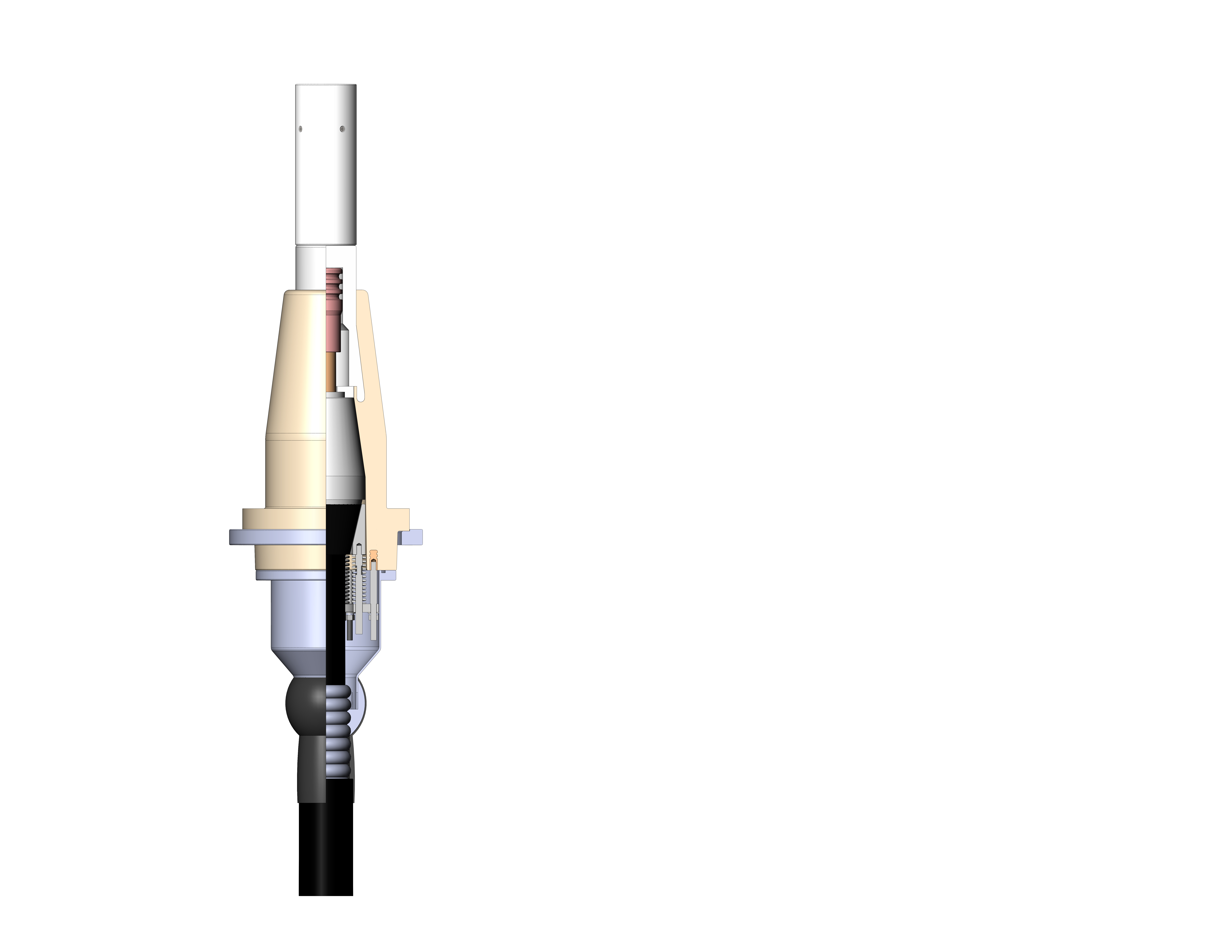

Das 132-kV-GIS-Kabelzubehör für Steckdosen-Stecktypen (Gas isoliert) wird so konstruiert, dass sie sichere und effiziente Anschlüsse für Hochspannungskabelverbindungen in GIS-Anwendungen bereitstellen. Diese Zubehör bieten eine fortschrittliche Isolier- und Versiegelungstechnologie, um die Zuverlässigkeit und Langlebigkeit von Hochspannungssystemen zu gewährleisten, wodurch sie ideal für Umspannwerke, industrielle Anwendungen und Stromverteilungsnetzwerke sind.
Schlüsselmerkmale
Hochspannung
Speziell für 132 kV-Anwendungen entwickelt und bietet eine optimale Leistung für Hochspannungsanschlüsse.
Geeignet für mittel- und Hochspannungskabel, um sichere und effiziente Verbindungen zu gewährleisten.
Steckbares Design
Das innovative Steckbetriebsdesign vereinfacht die Installation und Wartung, ermöglicht eine einfache Verbindung und das Trennen von Kabeln, ohne dass spezielle Werkzeuge erforderlich sind.
Reduziert die Installationszeit und operative Ausfallzeiten und stellt eine schnelle und zuverlässige Wiederherstellung der Service sicher.
Trockenentypisolierung
Verwendet Trockeninsolationstechnologie, wodurch die Notwendigkeit einer Flüssigisolierung beseitigt wird, wodurch das Risiko von Lecks und Kontamination verringert wird.
Gewährleistet eine überlegene elektrische Isolierung und verbessert die Sicherheit des Terminierungspunkts.
Gas isolierte Schaltanlagenkompatibilität
Kompatibel mit GIS-Systemen und bietet eine kompakte und effiziente Lösung für Hochspannungskabel-Kabelabschlüsse in engen Räumen.
Entwickelt, um nahtlos in GIS -Panels zu integrieren und zur allgemeinen Sicherheit und Zuverlässigkeit des Systems beizutragen.
Haltbarkeit und Umweltschutz
Resistent gegen extreme Wetterbedingungen, UV -Exposition und Temperaturschwankungen.
Schützt Kabel vor Umweltfaktoren, um eine lang anhaltende Leistung und minimale Wartung zu gewährleisten.
Anwendungen
GIS-Umspannwerke (Gas isoliertes Schaltanweisungen)
ideal für Kabelabschlüsse in GIS-Umspannwerken, in denen der Raum begrenzt ist und Hochspannungssysteme in Betrieb sind. Das Design mit Steckdosen-Trockenentyp bietet eine sichere und effiziente Lösung zum Anschließen von Kabeln mit GIS-Panels.
Leistungsverteilungsnetzwerke
sorgen für zuverlässige Kabelabschlüsse für Stromverteilungssysteme, die Aufrechterhaltung der Hochspannungsleistung und die Minimierung der Ausfallzeiten im Netzbetrieb.
Projekte für erneuerbare Energien,
die in Solar-, Wind- und Wasserkraftanlagen verwendet werden, um sichere Kabelverbindungen in Hochspannungsumgebungen aufrechtzuerhalten und zur Energieeffizienz und zur Systemzuverlässigkeit beitragen.
Industriestromsysteme,
die für industrielle Anwendungen geeignet sind, für die robuste und sichere Hochspannungskabellanschlüsse erforderlich sind, um einen ununterbrochenen Stromfluss und die Sicherheit in den Bereichen Herstellungs- und Verarbeitungsanlagen zu gewährleisten.
Vorteile des 132 -kV -GIS -Beendigung Steckbarer Trockenkabelzubehör
Schnelle und einfache Installation
Das steckbare Design vereinfacht den Installations- und Wartungsprozess und verringert die für die Einrichtung erforderliche Zeit erheblich und minimiert die operative Störung.
Hohe Sicherheitsstandards
Die Trockenentyp -Isolierungstechnologie verringert das Risiko von Lecks und Kontamination und liefert gleichzeitig eine überlegene elektrische Isolierung, um Fehler und Ausfälle zu verhindern.
Langfristige Zuverlässigkeit
Entwickelt, um extremen Umweltbedingungen standzuhalten, um eine lange Lebensdauer und eine verringerte Wartungsbedürfnisse zu gewährleisten.
Resistent gegen Korrosions-, Feuchtigkeits- und Temperaturänderungen, wodurch sie ideal für Installationen im Freien.
Kompakt und platzeffizient
Das kompakte Design ist für die Verwendung in GIS -Anwendungen optimiert, wobei der Platz in einer Prämie ist, ohne die Leistung oder Sicherheit zu beeinträchtigen.
Warum 132 -kV -GIS -Beendigung steckbarer trockener Kabelzubehör wählen?
Das 132-KV-GIS-Kabelzubehör für Steckdose, eine fortschrittliche, zuverlässige und kostengünstige Lösung für Hochspannungskabel-Kabelabschlüsse. Mit ihrer einfachen Installation, hohen Sicherheitsstandards und außergewöhnlichen Haltbarkeit sind diese Zubehör ideal, um eine langfristige Leistung in kritischen Strominfrastruktursystemen zu gewährleisten.
Kontaktieren Sie uns noch heute, um weitere Informationen zu erhalten oder die ideale Lösung für Ihre Kabelbeendigungsanforderungen anzupassen!
