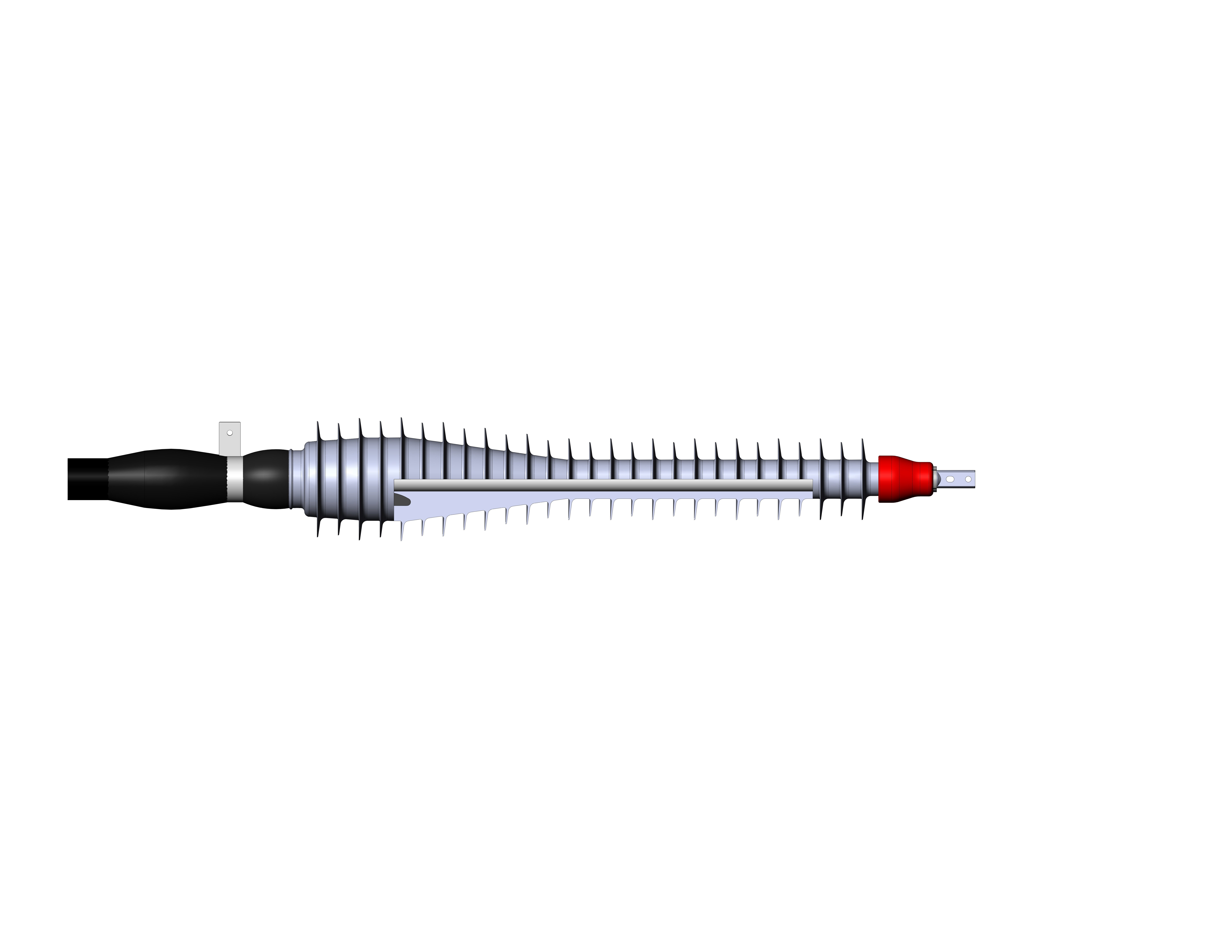

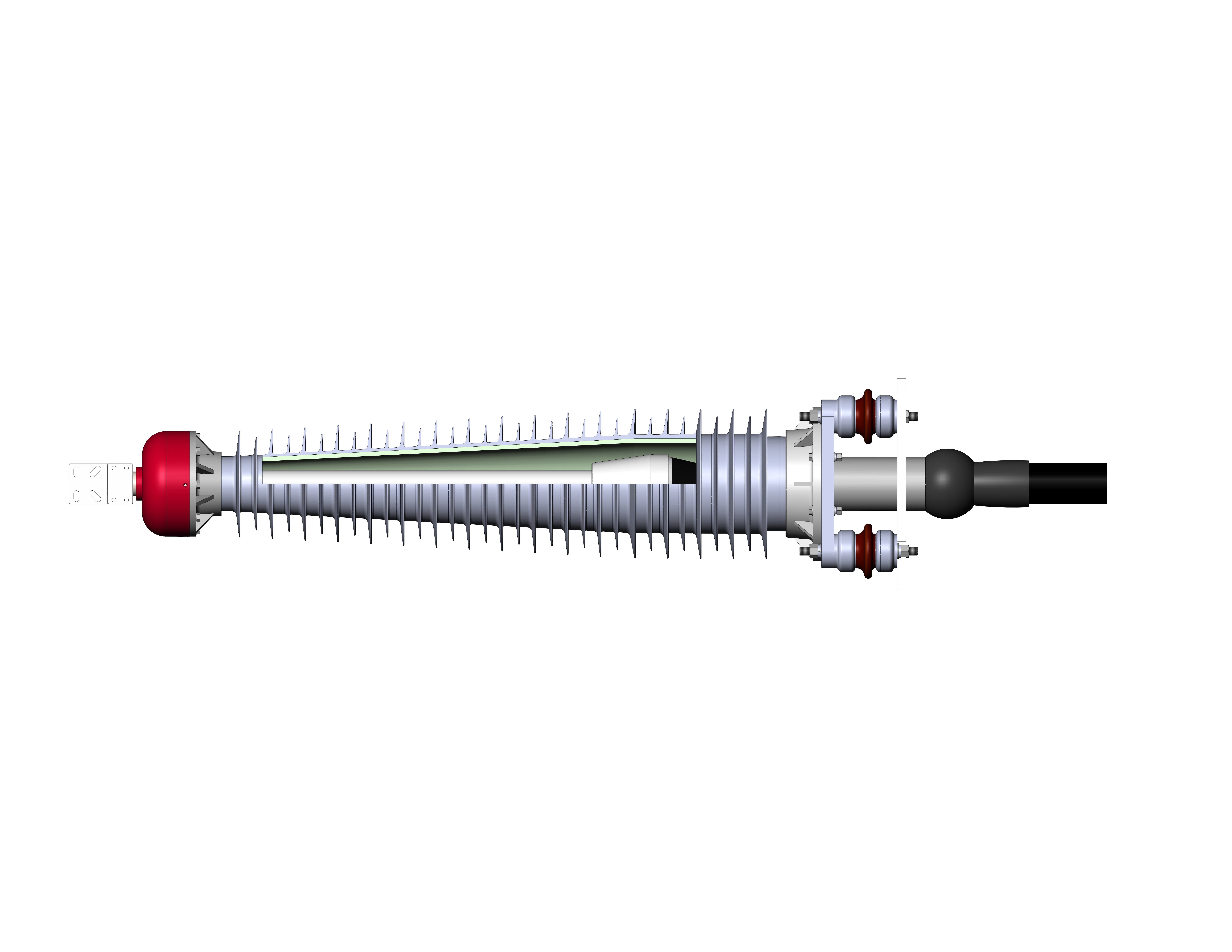

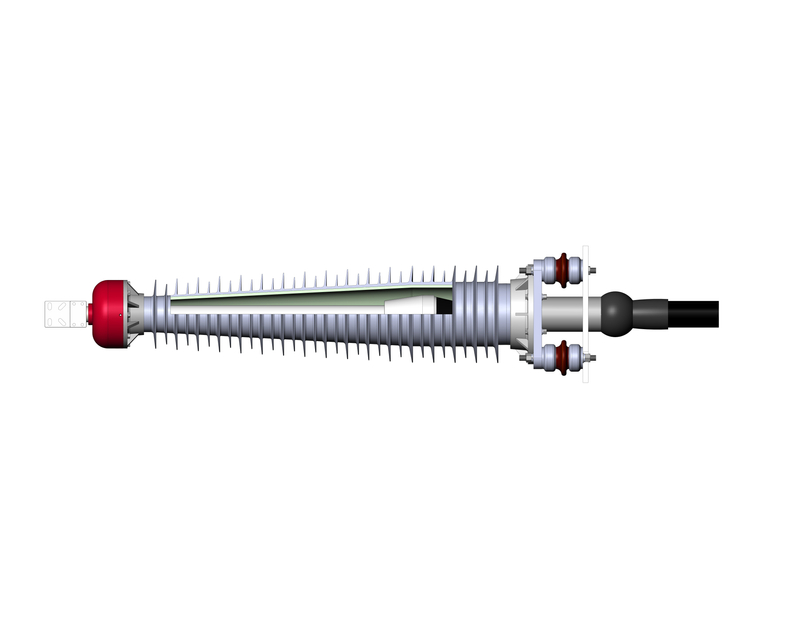

132KV Composite -Buchse im Freien im Freien HV -Kabel -Kabelabschluss

5 0 Bewertungen

Menge:




erkundigen In den Einkaufswagen

Produktbeschreibung

Produktbeschreibung

Introduction on Cable Accessories for 48/66~290/500kV
48/66kV~290/500kV high voltage cable accessories can be classified as porcelain bushing outdoor termination, composite bushing outdoor termination, full-prefabricated soft dry type outdoor termination, GIS termination, full-prefabricated silicone rubber straight through /insulating joint, assembled joint applied to any cross section, single-phase type and three-phase type for fully dry insulating branch joint, grounding box, and grounding protection box, interconnected box and sheath protector, etc.

4E-YJZWF Composite Bushing Outdoor Termination
The company produces two main of composite casting outdoor termination, 4E-YJZWCF3 and 4E-YJZWCF4, which are widely used for outdoor high-voltage overhead lines and cable connections with anti-pollution Niveau von III und IV. Sie bestehen aus Terminierungen, Stresskegel, Verbundgussbuchsen und Schwanzrohr. Wir verwenden importiertes flüssiges Silikon-Gummi-Injektionsformwerk, um Spannungskegel herzustellen, was eine langfristige Stabilität für dauerhafte Haltekraft und elektrische Feld gleichmäßige Fähigkeiten hat. Das zusammengesetzte Gussbuchse verwendet die Rockstruktur mit hochfestem Epoxidfaser -Isolationsröhrchen, die mit Silikonkautschuk beschichtet sind. Die Verbundgussbuchse ist mit Isolieröl mit ausgezeichneten elektrischen Isolationseigenschaften gefüllt, und die gegenseitige Auflösung oder Penetration beträgt 1/1000 zwischen Siliziumspannungskegel, um den langfristigen sicheren Betrieb des Produkts zu gewährleisten. Unser Produkt verwendet mehrere Versiegelungsstruktur, die das Leck von Wassereintauchen und Isolieröl effektiv verhindern kann. Alle Dichtungen verwenden importiertes NBR oder Siliziumgummi -Material. Der gesamte Rohstoff-Materiell von Verbindungen ist Edelstahl mit einer guten wasserdichten Dichtungsleistung.

132KV

1. Outlet -Klemme 2. Sortierschild 3. Kernisolierung

4. Polyisobutylen 5. Verbundbuchse 6. Spannungskegel 7. Festplatte 8. Stützisator 9. Schwanzrohr 10. Kabel

Größe mm	48/66KV	64/110kV	80/138KV	127/220kV
H	1270	1500	1750	2500
A	1510	1935	2085	3100
B	1925	2155	2400	3600
C	450	450	450	650
D	200	200	200	300
E	Φ22	Φ22	Φ22	Φ32
Kriechentfernung	≥2248	≥3906	≥4495	≥ 7812

Die Terminierung des zusammengesetzten Buchse im Freien hat nicht nur alle Vorteile der Porzellanbuchse, sondern auch die folgende überlegene Leistung:

mechanische: Mechanische Stärke der inneren Schicht ist Epoxidfaserglas, das besser als Porzellanbuschel mit besserer mechanischer Leistung ist.
Explode -Beweis: Die Siliziumrockschicht, die die Außenbedeckung abdeckt, ist weich, vermeiden oder reduzieren den Schaden nach einer Explosion, die durch persönliche oder benachbarte Geräte verursacht wird, effektiv oder erheblich, mit einer besseren Sicherheit als die Porzellanbuchse in dicht besiedelten Bereichen.
Transport: Das Gewicht der Verbundgussbuchse beträgt weniger als 1/5 Porzellanbuchse. Die hervorragende innere und weiche Außenschicht ist eine stärkere Kompressionswiderstand gegen Kollaps, wodurch die Transport- und Installationskosten effektiv reduziert werden.
Wetterbeständigkeit: Die Außenschicht der Siliziumkautschuk hat eine hervorragende Wetterbeständigkeit, die Selbstverpackung der Fleckenresistenz, die UV und den Alterungswiderstand. IEC60815 zeigt deutlich, dass die Porzellanbuchse nur 17 mm/kV, etwas höher als der Niveau von Anti-I, während der Abstand von Siliziumkautschuk-Kriech-Ration bis zu 25 mm/kV beträgt, und erreichen Sie den Niveau von Anti-III.
Reinigung kostenlos: Silikongummi hat eine hervorragende Wasserabwehr mit gutem Selbstverschluss, grundlegend freie Blackout-manuelle Reinigung (Porzellan-Blackout-Reinigungsrate beträgt im Allgemeinen einmal im Jahr) und senken die Wartungskosten erheblich.

1-500k V C able A ccessories E lectrical P erformance P arameter
1~500k V cable accessor i es common parameters and factory test specification
Voltage levels provided by our company include 1kV, 10kV, 35kV, 48/66kV, 56/78kV, 64/110kV, 76/132kV, 127/220kV, and 290/500kV in accordance with IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017, GB/Z18890, GB/T22078, GB/T12706, GB311, GB772, BS EN 50181, IEEE386, DL508, DL509, JB/T8144-Standards und bestehen strenge Fabriktest, Typtest und Voridentifizierungstest (220 kV und höher).
Testername und Code

-Test -Klassifikationen und -code:

NEIN.	Testname	Code
1	Routinetest	R
2	Probenahmetest	S
3	Typ Test	T
4	Vor-Identifizierungstest	P
5	Zusätzlicher Test	A

Routinetest für jeden der Spannungskegel, GIS -Epoxy -Buchse und direkt durch gemeinsames Hauptteil von 66 kV und über dem Kabelzubehör vorgefertigt:

Artikel	66KV	110 kV	220 kV
Teilentladung	72 kV, teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände	96KV, teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände	190 kV, teilweise Entladung nicht mehr als bisher durchgeführte Gegenstände
Leistungsfrequenzspannung	120 kV/30 min (Gelenk Hauptkörper 60 min, Kein Flashen ohne Breakdown)	160 kV/30 min (Gelenk Hauptkörper 60 min, kein Überflutung ohne Aufschlüsselung)	318KV/30 min (Gelenk Hauptkörper 60 min, kein Flasheover ohne Aufschlüsselung)
Versiegelungstest	0,25 ± 0,01 mPa/1H für Versiegelungsanpassungen, Porzellanbuchse, Verbundbuchse, keine Leckage
Versiegelungstest	0,6 ~ 0,7 mPa/1H für Epoxidbuchse, keine Leckage
Erscheinungstest	Kein Schaden, keine Risse und andere Mängel, die die Qualität und das Aussehen beeinflussen

Die HV-Kabel-Kabel-Kabel-Kabel-Kabel-Kabel-Kabel von 132 kV ist eine fortschrittliche Lösung für Hochspannungssysteme. Es wurde mit Verbundwerkstoffen gebaut und für Außenumgebungen entwickelt, die zuverlässige Isolierungen, Wetterbeständigkeit und lang anhaltende Leistung bietet, wodurch sie ideal für eine kritische Strominfrastruktur ist.

Schlüsselmerkmale

Hochspannungsfähigkeit

Entwickelt für 132KV-Systeme, um eine optimale Leistung bei der Hochspannungsübertragung und -verteilung zu gewährleisten.

Verbundisolierungsmaterial

Hergestellt aus Silikonkautschuk oder äquivalenten Materialien, die überlegene Hydrophobizität, UV -Resistenz und Verschmutzungsbeständigkeit bieten.

Leichtes Design

Die Verbundkonstruktion ist erheblich leichter als Porzellan und reduziert die Transport- und Installationsbemühungen.

Verbesserte Sicherheit

Eine hohe mechanische Festigkeit und Flexibilität verhindern Schäden durch Auswirkungen oder Schwingungen, wodurch eine betriebliche Zuverlässigkeit gewährleistet ist.

Wetter- und Verschmutzungsbeständigkeit

Außergewöhnliche Leistung unter harten Umweltbedingungen, einschließlich starker Regen, Schnee, Salznebel und industrieller Verschmutzung.

Anwendungen

Stromübertragung : Verbinden von Hochspannungskabeln mit Umspannwerken, Transformatoren und Schaltanlagen.
Projekte für erneuerbare Energien : Erleichterung von Hochspannungsverbindungen in Windparks, Solaranlagen und Wasserkraftwerken.
Industriekraftverteilung : Unterstützung großer industrieller Stromversorgungssysteme.

Technische Spezifikationen

Spannungsbewertung : 132 kV
Isolationsmaterial : Verbundsilikonkautschuk mit einem faserverstärkten Epoxidkern.
Kriechentfernung : Die Verschmutzungsstandards erfüllt oder übertreffen.
Aktuelle Kapazität : Anpassbar für anwendungsspezifische Anforderungen (z. B. 1250A, 1600A).
Standards Compliance : Erfüllt IEC 60840 und IEEE 48 Standards für Hochspannungszubehör.

Vorteile

Haltbarkeit : Das Verbundmaterial ist rissresistent und zerbricht nicht wie Porzellan.
Sicherheit : Nicht entzündlich und bogenfeindlich, mit geringer Wartungsanforderungen.
Leichtes Gewicht : Erleichterte Handhabung und Installation an abgelegenen oder erhöhten Orten.
Korrosionsbeständig : stand den aggressiven Umweltbedingungen langfristig.
Umweltfreundlich : Verbundmaterialien sind recycelbar und haben im Vergleich zu herkömmlichem Porzellan eine geringere Umwelteinwirkung.

Installationsrichtlinien

Vorbereitung

Stellen Sie sicher, dass der Kabelabschlussbereich sauber, trocken und frei von Verunreinigungen ist.
Überprüfen Sie alle Komponenten für Integrität und korrekte Spezifikationen.

Montage

Verwenden Sie entsprechende Werkzeuge und befolgen Sie die Installationsanweisungen des Herstellers.
Stellen Sie eine ordnungsgemäße Ausrichtung sicher und sichern Sie alle mechanischen Armaturen.

Test und Inbetriebnahme

Führen Sie elektrische und mechanische Tests durch, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

Wartung

Regelmäßige Reinigung und Inspektion, um Staub oder Verunreinigungen zu entfernen und eine langfristige Zuverlässigkeit zu gewährleisten.

Die HV-Kabel-Kabel-Kabel-Kabelbeendigung von 132 KV Composite-Buchse ist eine ideale Wahl für moderne Hochspannungsanwendungen. Das innovative Design, die leichte Konstruktion und die überlegene Leistung unter harten Bedingungen machen es zu einer zuverlässigen und kostengünstigen Lösung für Stromversorgungssysteme.
