| Menge: | |
|---|---|

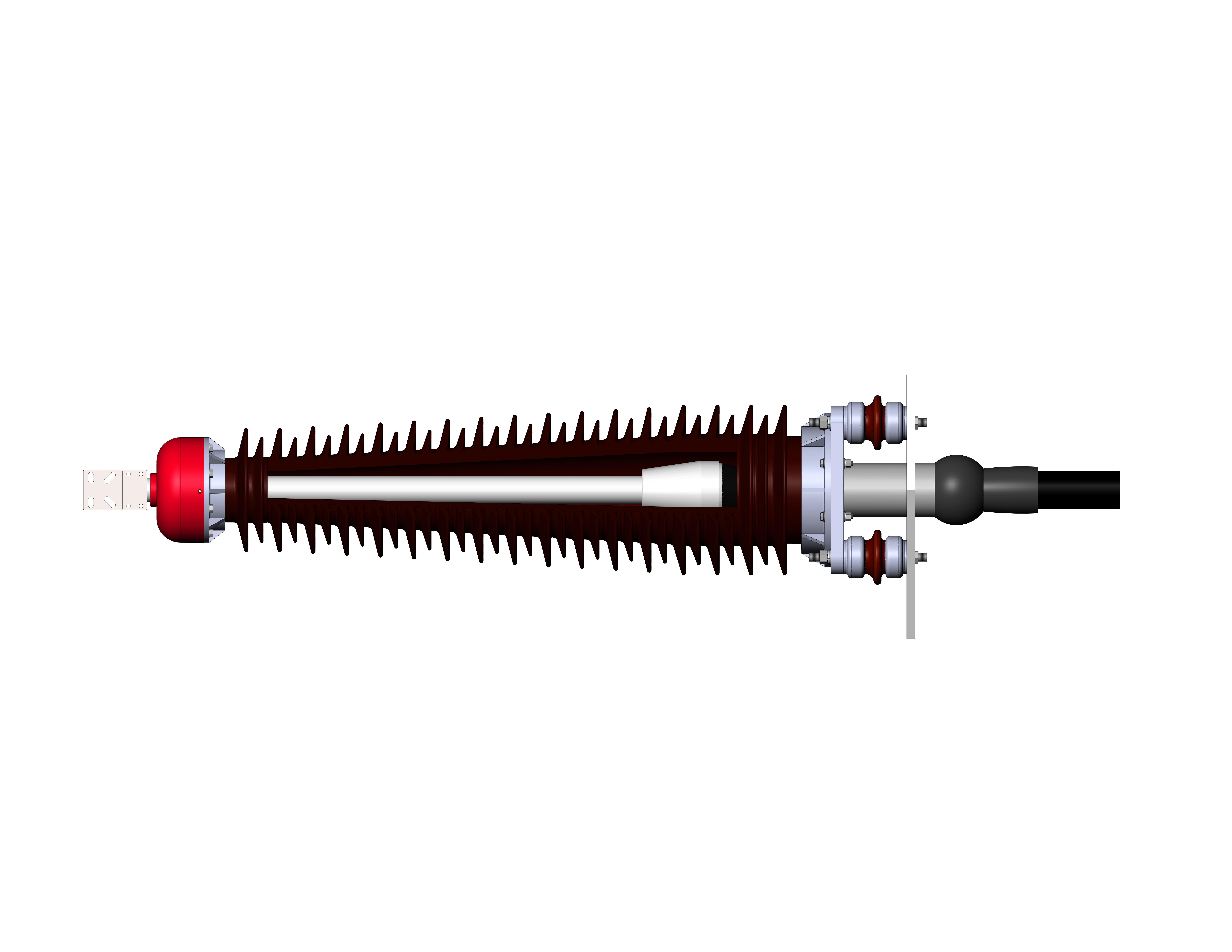

4. Polyisobutylen 5. Porzellanbuchse 6. Spannungskegel 7. Festplatte 8. Stützisator 9. Schwanzrohr 10. Kabel |
| S ize mm | 48/66KV | 64/110kV | 80/138KV | 127/220kV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | Φ22 | Φ22 | Φ22 | Φ32 |
| Kriechentfernung | ≥2248 | ≥3906 | ≥4495 | ≥ 7812 |
| NEIN. | Testname | Code |
| 1 | Routinetest | R |
| 2 | Probenahmetest | S |
| 3 | Typ Test | T |
| 4 | Voridentifikationstest- | P |
| 5 | Zusätzlicher Test | A |
| Artikel | 66KV | 110 kV | 220 kV |
| Teilentladung | 72 kV , teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände | 96KV , teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände | 190kV , Teilentladung nicht mehr als bisher durchgeführte Gegenstände |
| Leistungsfrequenzspannung | 120 kV/30 min (Gelenk Hauptkörper 60 min , Kein Flashen ohne Breakdown) | 160 kV/30 min (Gelenk Hauptkörper 60 min , kein Überflutung ohne Aufschlüsselung) | 318KV/30 min (Gelenk Hauptkörper 60 min , kein Flasheover kein Zusammenbruch) |
| Versiegelungstest | 0,25 ± 0,01 mPa/1H für Versiegelungsanpassungen, Porzellanbuchse, Verbundbuchse, keine Leckage | ||
| 0,6 ~ 0,7 mPa/1H für Epoxidbuchse, keine Leckage | |||
| Erscheinungstest | Kein Schaden, keine Risse und andere Mängel, die die Qualität und das Aussehen beeinflussen | ||
Produkttyp/Anwendungsbereich
*Produkteigenschaften

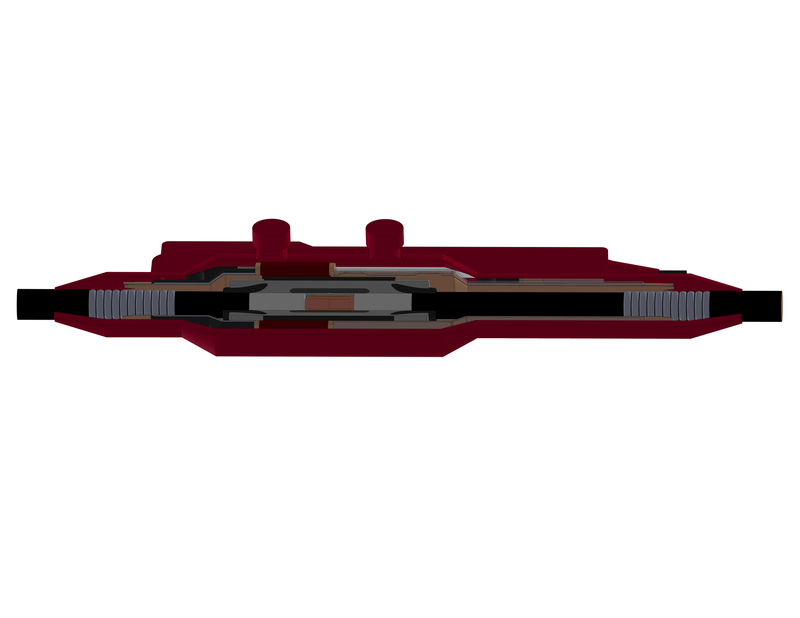

Das 110-kV-hochwertige Hochspannungs-Kabelverbindungs-Kit mit hoher Qualität ist für einen sicheren und zuverlässigen Anschluss von Hochspannungskabeln ausgelegt. Dieses Kit ist so konstruiert, dass sie dauerhafte, leistungsstarke Versiegelung und Isolierung für Kabelverbindungen in Leistungsübertragungs- und Verteilungssystemen bereitstellen. Es gewährleistet eine optimale elektrische Leistung, minimiert Ausfallzeiten und maximale Sicherheit für Außen- und Innenanwendungen.
Schlüsselmerkmale
Hochspannungskapazität
Bewertet für 110 kV und bietet eine hervorragende Isolierung und elektrische Leistung für Hochspannungsanwendungen.
Geeignet für Single-Core- und Drei-Kern-Kabel.
Fortgeschrittenes Isolationsmaterial
Verwendet hochwertige Materialien wie vernetztes Polyethylen (XLPE) und Silikonkautschuk zur überlegenen elektrischen Isolierung.
Gewährleistet einen minimalen Verlust und maximalen Schutz vor elektrischen Fehlern.
Zuverlässige Versiegelungstechnologie
Das Kit umfasst Wärme- und Kalt-Shrink-Komponenten, um enge Dichtungen gegen Feuchtigkeit, Schmutz und andere Verunreinigungen bereitzustellen.
Schutz gegen elektrische Leckagen und Umweltschäden.
Einfache Installation
Vorgefertigte Komponenten machen die Installation schnell und unkompliziert, wodurch die Notwendigkeit spezieller Werkzeuge oder langwieriger Ausfallzeiten verringert werden.
Detaillierte Anweisungen sind für ein effizientes Einrichten enthalten, um sichere Verbindungen in minimaler Zeit zu gewährleisten.
Haltbarkeit und Wetterbeständigkeit
Halten Sie den harten Wetterbedingungen wie UV -Exposition, extremen Temperaturen und hoher Luftfeuchtigkeit standhalten.
Entwickelt sowohl für Innen- als auch für Außeninstallationen und bietet eine langfristige Leistung in der kritischen Infrastruktur.
Anwendungen
Stromübertragungssysteme
ideal für die Verknüpfung von Medium mit Hochspannungskabeln in Stromnetze, um eine nahtlose Energieübertragung ohne die Sicherheit zu gewährleisten.
Projekte für erneuerbare Energien,
die in Wind-, Solar- und Wasserkraftwerken verwendet werden, um robuste und sichere Kabelfugen zu schaffen, die zur Energieeffizienz und zur Zuverlässigkeit der Systeme beitragen.
Umspannwerke und industrielle Netzwerke,
die für industrielle Umgebungen, Umspannwerke und elektrische Verteilungsnetzwerke geeignet sind, die qualitativ hochwertige, fehlerresistente Kabelverbindungen erfordern.
Telekommunikations- und Datennetzwerke
bieten Hochleistungsversiegelung und -isolierung für Hochspannungskabel in der Telekommunikationsinfrastruktur.
Vorteile des 110 kV direkt durch das gemeinsame Kit
Verbesserte Sicherheit
Bietet eine hervorragende elektrische Isolierung, um Fehler zu vermeiden und das Risiko von elektrischen Gefahren zu verringern.
Reduziert die Möglichkeit von elektrischen Bränden oder Geräteschäden, die durch fehlerhafte Verbindungen verursacht werden.
Langlebige Leistung
Auch in den anspruchsvollsten Umgebungen entworfen.
Minimiert die Notwendigkeit häufiger Wartung oder Reparaturen und trägt zu langfristigen Kosteneinsparungen bei.
Kostengünstig
Reduziert die operative Ausfallzeit während der Installation und Wartung und senkt die Arbeitskosten.
Die dauerhafte Natur des Kits gewährleistet im Laufe der Zeit weniger Ersatz und Reparaturen.
Warum das 110 -kV -Hochspannungskabel -Kabinenkit wählen?
Dieses 110-kV-hochwertige Hochspannungs-Kabelverbindungs-Kit mit hoher Qualität ist die ideale Lösung für alle, die Hochspannungskabelverbindungen sichern, isolieren und schützen möchten. Mit seiner zuverlässigen Leistung, seinem langlebigen Schutz und dem einfachen Installationsprozess stellt sie sicher, dass Ihre elektrische Infrastruktur in den kommenden Jahren sicher und effizient bleibt.
Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung, die auf Ihre spezifischen Kabelverbindungsanforderungen zugeschnitten ist!
