| Menge: | |
|---|---|
4. Polyisobutylen 5. Porzellanbuchse 6. Spannungskegel 7. Festplatte 8. Stützisator 9. Schwanzrohr 10. Kabel |
| S ize mm | 48/66KV | 64/110kV | 80/138KV | 127/220kV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | Φ22 | Φ22 | Φ22 | Φ32 |
| Kriechentfernung | ≥2248 | ≥3906 | ≥4495 | ≥ 7812 |
| NEIN. | Testname | Code |
| 1 | Routinetest | R |
| 2 | Probenahmetest | S |
| 3 | Typ Test | T |
| 4 | Vor-Identifizierungstest | P |
| 5 | Zusätzlicher Test | A |
| Artikel | 66KV | 110 kV | 220 kV |
| Teilentladung | 72 kV, teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände | 96KV, teilweise Entladung nicht mehr als zuvor durchgeführte Gegenstände | 190 kV, teilweise Entladung nicht mehr als bisher durchgeführte Gegenstände |
| Leistungsfrequenzspannung | 120 kV/30 min (Gelenk Hauptkörper 60 min, Kein Flashen ohne Breakdown) | 160 kV/30 min (Gelenk Hauptkörper 60 min, kein Überflutung ohne Aufschlüsselung) | 318KV/30 min (Gelenk Hauptkörper 60 min, kein Flasheover ohne Aufschlüsselung) |
| Versiegelungstest | 0,25 ± 0,01 mPa/1H für Versiegelungsanpassungen, Porzellanbuchse, Verbundbuchse, keine Leckage | ||
| 0,6 ~ 0,7 mPa/1H für Epoxidbuchse, keine Leckage | |||
| Erscheinungstest | Kein Schaden, keine Risse und andere Mängel, die die Qualität und das Aussehen beeinflussen | ||

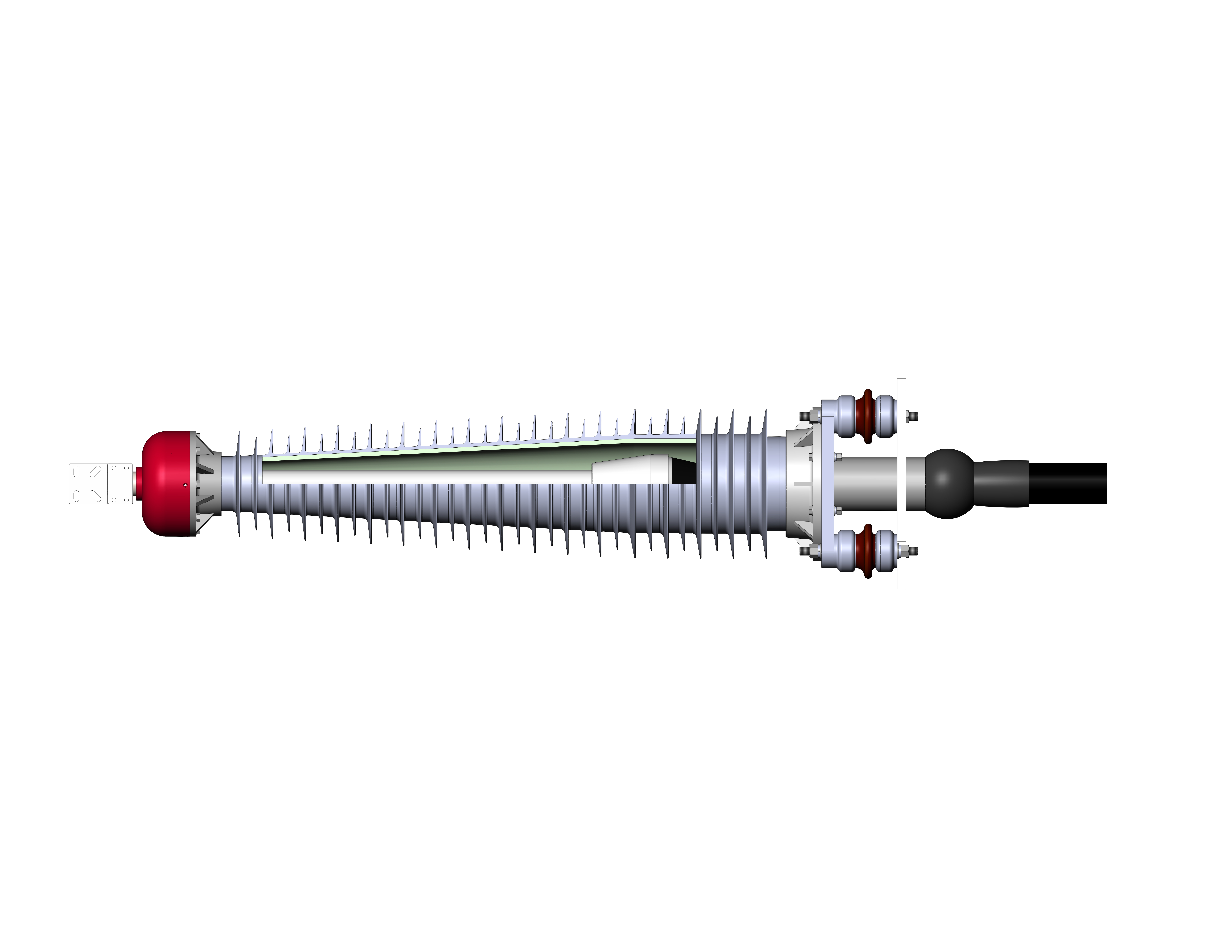

Die 110-kV-Porzellanbuchse im Freien ist eine kritische Komponente, die in hochspannenden elektrischen Systemen verwendet wird, um Kabel sicher zu verbinden und zu enden. Diese Kündigung wurde für Außenanwendungen entwickelt und ist so konstruiert, dass sie extremen Umgebungsbedingungen standhalten und gleichzeitig einen zuverlässigen und sicheren Betrieb sicherstellen.
Hochspannungsleistung
Bewertet für 110 kV -Systeme, um eine hervorragende Isolierung und zuverlässige Übertragung zu gewährleisten.
Porzellanisolierung
Bietet überlegene dielektrische Festigkeit und Widerstand gegen Verwitterung, UV -Strahlung und Temperaturschwankungen.
Robustes mechanisches Design
Stand den mechanischen Belastungen, Vibrationen und Umweltauswirkungen.
Wetterfeste Konstruktion
Entwickelt für den Außengebrauch mit verbessertem Schutz vor Regen, Schnee und Verschmutzung.
Korrosionsbeständigkeit
Die Porzellanbuchse und die Metallbeschläge sind gegen Rost und chemische Exposition resistent und verlängern die Lebensdauer.
Hochspannungs-Umspannwerke : Für die Kabel von Kabeln, die mit Transformatoren, Leistungsschalter oder Schaltanlagen verbunden sind.
Übertragungsleitungen : Gewährleistet sichere Verbindungen zwischen Überkopfleitungen und unterirdischen Kabeln.
Erneuerbare Energiesysteme : Eingesetzt in Hochspannungsverbindungen für Windparks und Solarkraftwerke.
Spannungsbewertung : 110 kV
Material : Hochwertiges Porzellan für die Buchse mit Edelstahl oder verzinkter Ausrüstung.
Kriechentfernung : Die Mindestanforderungen für die Isolierung im Freien übertreffen.
Aktuelle Bewertung : angepasst auf den Systemanforderungen (z. B. 630A, 1250A).
Umweltstandards : Einhaltung der IEC- oder ANSI-Standards für Hochspannungsgeräte.
Zuverlässigkeit : Gewährleistet den langfristigen, ununterbrochenen Betrieb unter anspruchsvollen Bedingungen.
Sicherheit : Reduziert das Risiko von elektrischen Fehlern und Systemfehlern.
Einfache Installation : Das modulare Design vereinfacht die Feldinstallation und -wartung.
Anpassbarkeit : In verschiedenen Designs erhältlich zu bestimmten Anwendungen und Installationsbedingungen.
Gewährleisten Sie eine ordnungsgemäße Erdung, um Risiken zu mildern, die mit Hochspannungsanlagen verbunden sind.
Verwenden Sie qualifizierte Techniker und halten Sie sich während der Installation an Sicherheitsstandards ein.
Führen Sie regelmäßige Inspektionen durch, um Anzeichen von Verschleiß, Rissen oder Kontamination auf der Porzellanoberfläche zu erkennen und anzugehen.
Die 110-kV-Porzellanbuchse im Freien im Freien ist für effiziente, sichere und langlebige Hochspannungsanschlüsse in Außenumgebungen unerlässlich. Die robusten Design- und fortschrittlichen Materialien gewährleisten die Zuverlässigkeit und den Schutz Ihres Stromversorgungssystems.
