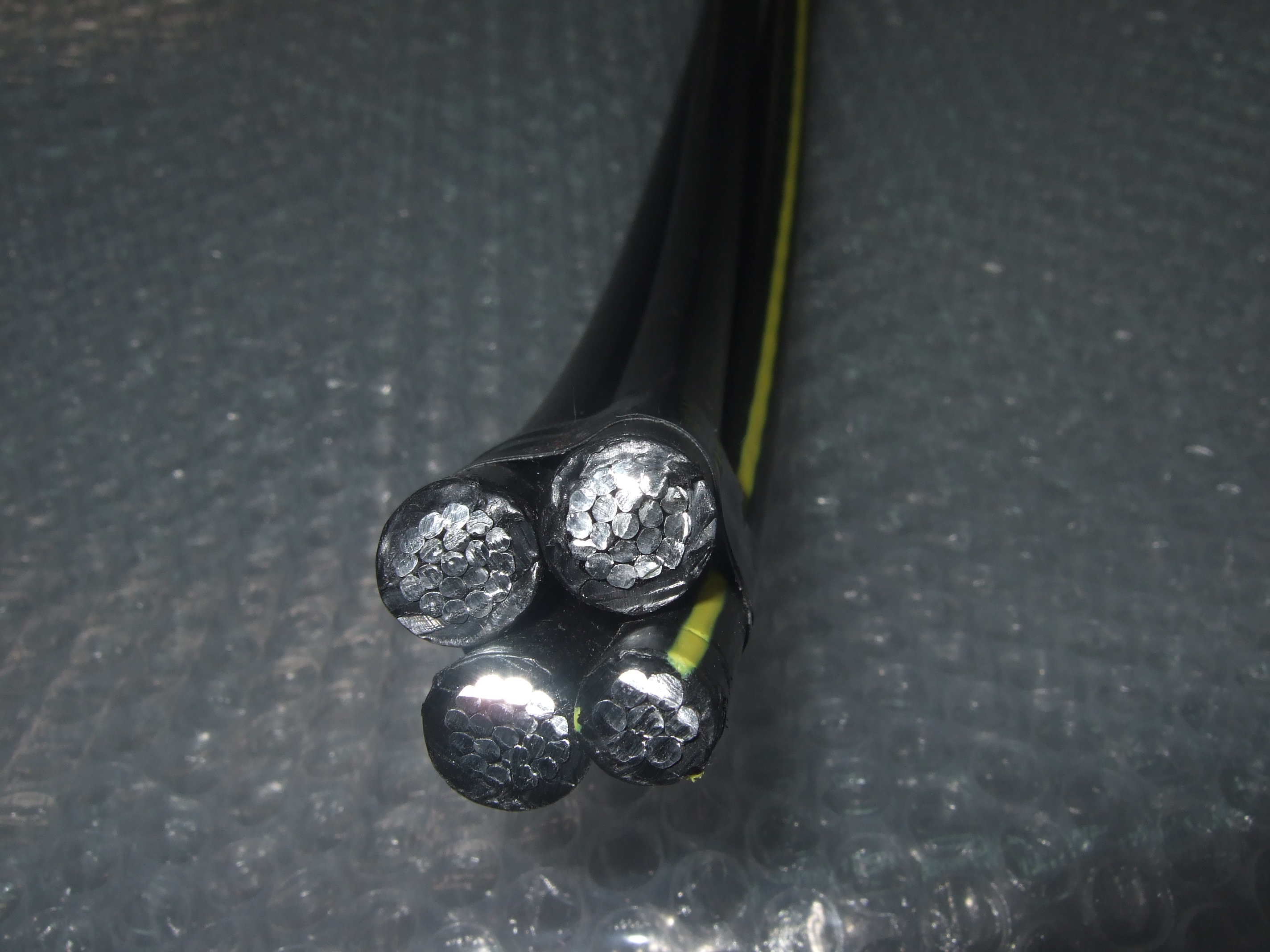

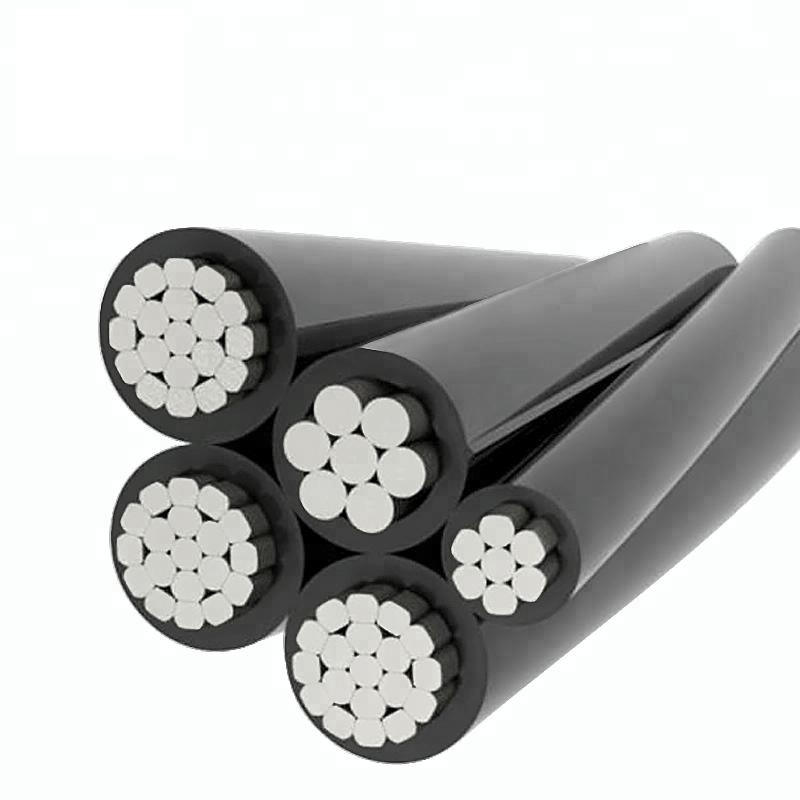

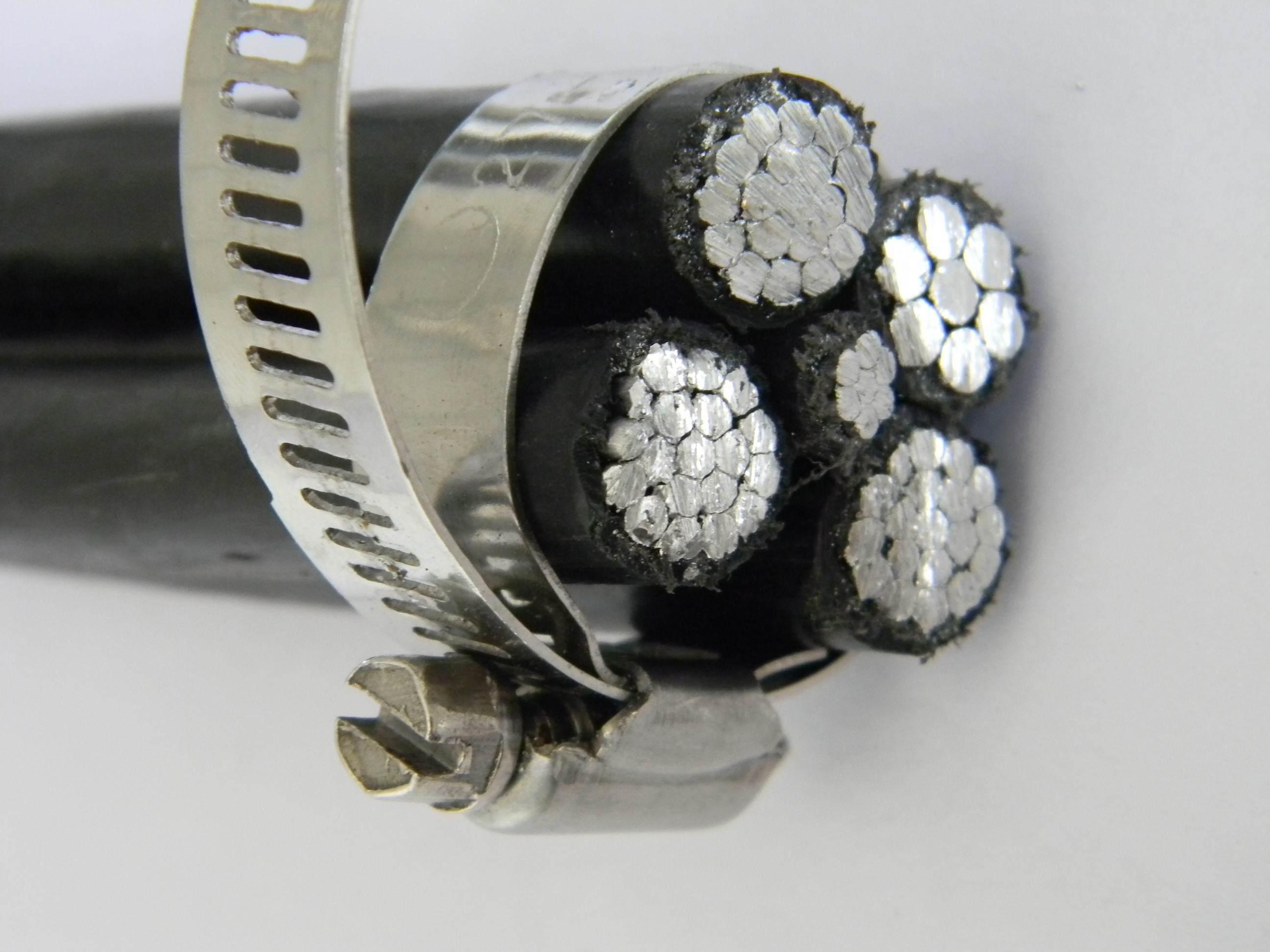

Das 10-kV-Luftkabel JKLY mit Aluminiumleiter und PE-Isolierung ist eine leistungsstarke Freileitungslösung, die speziell für die städtische Infrastruktur entwickelt wurde. Dieses Kabel wurde für die hohen Anforderungen moderner Städte entwickelt und verfügt im Kern über einen Aluminiumlitzenleiter, der für seine hervorragende Leitfähigkeit und sein geringes Gewicht bekannt ist, wodurch die Installationskosten und die mechanische Belastung der tragenden Strukturen erheblich reduziert werden.
Der Leiter ist mit einer hochwertigen Isolierschicht aus Polyethylen (PE) umhüllt, die für hervorragende elektrische Isolierung, Wetterbeständigkeit und chemische Stabilität sorgt.
Das JKLY-Kabel entspricht den internationalen Standards für Freileitungsverteilungssysteme und gewährleistet eine zuverlässige Stromübertragung bei 10-kV-Spannungsebenen. Sein kompaktes Design und seine langlebige Konstruktion machen es ideal für die Navigation in komplexen Stadtlandschaften, in denen der Platz begrenzt ist und Umweltfaktoren wie Luftfeuchtigkeit, Temperaturschwankungen und Luftverschmutzung vorherrschen. Das Kabel verfügt über eine glatte Außenfläche, um die Ansammlung von Eis und Schnee zu minimieren und die Betriebszuverlässigkeit unter verschiedenen klimatischen Bedingungen weiter zu verbessern.
| Funktionsbeschreibung | |
|---|---|
| Leicht und kostengünstig | Aluminiumleiter reduzieren das Gesamtgewicht im Vergleich zu Kupferleitern, senken die Transportkosten, vereinfachen die Installation und reduzieren die Belastung von Masten und Masten. |
| Überlegene Isolationsleistung | PE-Isolierung bietet hervorragende Durchschlagsfestigkeit, UV-Beständigkeit, Ozonbeständigkeit und chemischen Korrosionsschutz. |
| Wetterbeständigkeit | Hält extremen Temperaturen von -40 °C bis +70 °C stand; feuchtigkeitsbeständig, um das Eindringen von Wasser zu verhindern. |
| Einfache Installation | Der verseilte Aluminiumleiter bietet Flexibilität; Die glatte Oberfläche verringert die Reibung und das Risiko von Isolationsschäden. |
| Umweltfreundlichkeit | PE-Isolierung ist ungiftig und recycelbar; Die lange Lebensdauer reduziert die Austauschhäufigkeit und verringert die Umweltbelastung. |
| Parameterwert | |
|---|---|
| Nennspannung | 10 kV |
| Leitermaterial | Aluminiumlitze (hochrein) |
| Isolationsmaterial | Polyethylen (PE) – UV-beständig, witterungsbeständig |
| Betriebstemperatur | -40°C bis +70°C |
| Typische Spannweite | 50 – 100 Meter (je nach Leitergröße und Bedingungen) |
| Lebensdauer | 20 – 30 Jahre |
| Standards | IEC und relevante nationale Freileitungsnormen |
| Anwendungsbeschreibung | |
|---|---|
| Städtische Machtverteilung | Freileitungen in Wohngebieten, Gewerbegebieten und Industriegebieten. |
| Vorstadtnetzwerke | Verbindet Vorstadtviertel mit den wichtigsten städtischen Stromnetzen. |
| Temporäre Energielösungen | Baustellen, Outdoor-Events, Notstromanlagen. |
| Straßenbeleuchtungssysteme | Versorgt Straßenlaternen und öffentliche Beleuchtungsnetze. |
| Renovierungsprojekte | Ersetzt veraltete Freileitungen bei städtischen Sanierungsprojekten. |
| Leistungsbeschreibung | |
|---|---|
| Kostengünstig | Aluminiumleiter senkt Material- und Installationskosten. |
| Wetterbeständig | Entwickelt für extreme Temperaturen, Feuchtigkeit und UV-Einwirkung. |
| Einfach zu installieren | Leicht und flexibel, wodurch Installationszeit und Arbeitsaufwand reduziert werden. |
| Lange Lebensdauer | 20–30 Jahre zuverlässiger Betrieb bei minimalem Wartungsaufwand. |
| Umweltfreundlich | PE-Isolierung ist ungiftig und recycelbar. |
F: Was ist die maximale Spannweite für das JKLY-Kabel?
A: Die maximale Spannweite hängt von den Umgebungsbedingungen und der Leitergröße ab, liegt jedoch für eine optimale Leistung normalerweise zwischen 50 und 100 Metern.
F: Ist die PE-Isolierung resistent gegen Tierschäden, wie zum Beispiel Nagetierbisse?
A: PE ist zwar nicht vollständig nagetiersicher, das Kabel kann jedoch in Bereichen mit hoher Nagetieraktivität mit Schutzhüllen verlegt werden, um die Haltbarkeit zu erhöhen.
F: Kann dieses Kabel in Küstengebieten mit hoher Salzbelastung verwendet werden?
A: Ja, die PE-Isolierung und der Aluminiumleiter sind so konzipiert, dass sie Salzkorrosion widerstehen, sodass sie für städtische Küstenumgebungen mit regelmäßiger Meeresluftbelastung geeignet sind.
F: Wie hoch ist die erwartete Lebensdauer des JKLY-Kabels?
A: Unter normalen Betriebsbedingungen kann das Kabel je nach Wartung und Umgebungsfaktoren 20 bis 30 Jahre halten.
F: Entspricht das Kabel den internationalen Sicherheitsstandards?
A: Ja, es erfüllt die relevanten IEC- und nationalen Standards für Freileitungskabel und gewährleistet so Sicherheit und Zuverlässigkeit in städtischen Installationen.
Nominal Querschnittsbereich | Nominaldicke der Isolierung | Ca. | Max. -Resistenz des Dirigenten bei 20 ℃ | Min. Kabelladung | Ca. Gewicht des fertigen Kabels |
mm² | mm | mm | Q/km | N | Kg/km |
25 | 3.4 | 13.8 | 1.200 | 3762 | 210.0 |
35 | 3.4 | 14.8 | 0.868 | 5177 | 300.8 |
50 | 3.4 | 16.1 | 0.641 | 7011 | 359.8 |
70 | 3.4 | 17.8 | 0.443 | 10354 | 441.0 |
95 | 3.4 | 19.6 | 0.320 | 13727 | 548.0 |
120 | 3.4 | 21.0 | 0.253 | 17339 | 643.0 |
150 | 3.4 | 22.6 | 0.206 | 21033 | 753.6 |
185 | 3.4 | 24.2 | 0.164 | 26732 | 877.3 |
240 | 3.4 | 26.4 | 0.125 | 34679 | 1061.3 |
300 | 3.4 | 28.6 | 0.100 | 43349 | 1263.7 |
Verpackung: UV-geschützte Holzrollen mit Antikorrosionsbeschichtung.
Versand: Anpassbare Längen, entsprechen den internationalen Frachtstandards.
