| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |

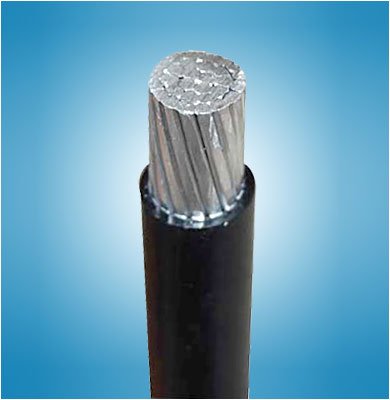

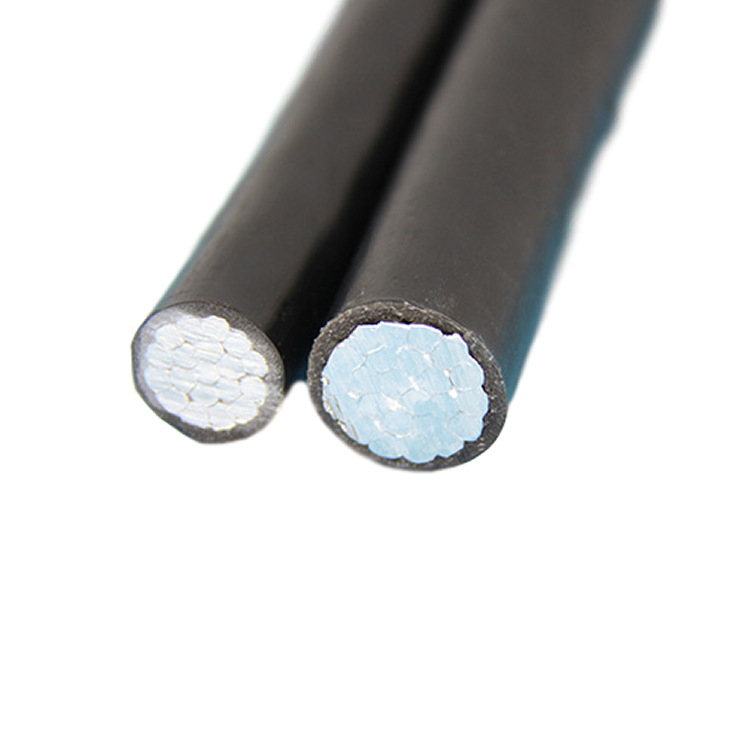

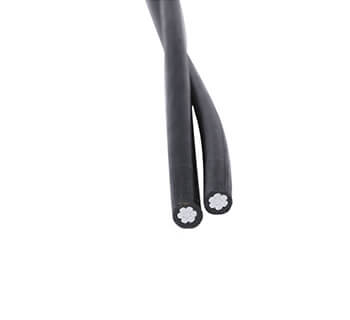

Das mit IEC- und British -Standards von ARIAL Bündel gebündelte Kabel (ABC) ist eine revolutionäre Gemeinkostenverteilungslösung, die für eine sichere und effiziente Stromübertragung in dicht besiedelten Bereichen ausgelegt ist. Dieses Kabelsystem besteht aus mehreren isolierten Leitern, die zusammen mit einer haltbaren äußeren Bindung gebunden sind und eine kompakte, wetterfeste Baugruppe erzeugen, die das Risiko eines zufälligen Kontakts und Kurzschaltungen minimiert. Die Leiter bestehen in der Regel aus Aluminium oder Kupfer mit hohem Purity, abhängig von den spezifischen Anwendungsanforderungen und sind mit vernetztem Polyethylen (XLPE) oder Polyethylen (PE) für überlegene elektrische und mechanische Eigenschaften isoliert.
Diese Lösung sorgt sowohl für IEC 60228 (Dirigenten) als auch von British Standard BS 7870 (Bündelkabel) und sorgt für die Kompatibilität mit globalen Stromnetze und hält gleichzeitig strenge Sicherheits- und Leistungskriterien ein. Das gebündelte Design verringert die Notwendigkeit einer zusätzlichen Isolierung zwischen den Phasen und ermöglicht einen engeren Abstand von Leiter und platzeffiziente Installationen, insbesondere in städtischen Umgebungen, in denen Gemeinkosten mit Gebäuden, Bäumen und anderen Infrastrukturen koexistieren müssen.
Verbesserte Sicherheit : Die vollständig isolierten Leiter beseitigen das Risiko eines direkten Kontakts mit lebenden Kabeln und verringern die Wahrscheinlichkeit von elektrischen Unfällen für Fußgänger, Arbeiter und Tierwelt. Die Bündelung minimiert auch Phase-zu-Phasen-Fehler, die durch externe Faktoren wie Bäste oder Schmutz verursacht werden.
Platzoptimierung : Die kompakt gebündelte Struktur ermöglicht engere Anforderungen an die Vorfahrtsanforderungen, was sie ideal für städtische Gebiete mit begrenztem Platz macht. Es kann in niedrigeren Höhen als herkömmliche Open-Leiter-Systeme installiert werden, wodurch die ästhetische Kompatibilität mit städtischen Landschaften verbessert werden kann.
Hohe mechanische Festigkeit : Das Bindungsmaterial ist so konzipiert, dass sie starke Winde, starker Schnee und Eislasten standhalten und die strukturelle Integrität bei extremen Wetterbedingungen sicherstellen. Die isolierten Leiter widersetzen Abrieb und chemische Korrosion und erweitern die Lebensdauer des Kabels.
Einhaltung der Standards : Das ABC -System zertifiziert nach IEC- und British -Standards und garantiert die Interoperabilität mit der vorhandenen Infrastruktur und erfüllt strenge Tests auf elektrische Leitfähigkeit, Isolationsbeständigkeit und Flammenhemmung.
Niedriges Wartung : Das vollständig geschlossene Design reduziert die Notwendigkeit häufiger Inspektionen und Reparaturen, da die Isolierung Leiter vor Umweltschäden schützt. Dies führt zu niedrigeren Lebenszykluskosten im Vergleich zu herkömmlichen Gemeinkosten.
Wohngebiete : Verteilt sicher Strom in Nachbarschaften, wodurch das Risiko von Unfällen durch fallende Zweige oder Kontakt mit Gebäuden minimiert wird.
Industriezonen : Bietet zuverlässige Kraft für Fabriken und schwere Maschinen, selbst in Umgebungen mit hohem Staub-, Feuchtigkeits- oder chemischen Dämpfen.
Küstenregionen : Die korrosionsbeständigen Isolier- und Bindungsmaterialien machen sie für Bereiche mit hohem Salzgehalt in der Luft geeignet, wodurch der Abbau des Leiters verhindern.
Berg-/Gelände-Verrichtungsgebiete : Das gebündelte Design verringert die Auswirkungen starker Winde und ungleichmäßiges Gelände und sorgt für eine stabile Stromübertragung in robusten Landschaften.
Eisenbahn- und Transitsysteme : Macht über Kopfleitungen für Züge und Straßenbahnen und bietet eine sichere und platzeffiziente Lösung für Transitkorridore.
F: Kann das ABC-System sowohl für Low- als auch für Hochspannungsanwendungen verwendet werden??
A: Ja, es ist in Spannungsklassen von 1 kV bis 36 kV erhältlich und für Verteilungsnetzwerke in verschiedenen Einstellungen geeignet.
F: Wie wirkt sich die Bündelung auf die thermische Leistung des Kabels aus??
A: Das Design beinhaltet Überlegungen zum thermischen Management, und die Isolationsmaterialien haben einen hohen Wärmebeständigkeit, um einen sicheren Betrieb innerhalb der Nennstromgrenzen zu gewährleisten.
F: Ist das Bindungsmaterial UV-resistent?
A: Ja, die Bindung erfolgt aus UV-stabilisierten Polymeren, die verhindern, dass der Abbau durch eine verlängerte Sonneneinstrahlung ausgesetzt ist und die langfristige strukturelle Integrität gewährleistet.
F: Benötigt das ABC -System spezielle Installationsgeräte??
A: Es können Standard -Overhead Line -Installationswerkzeuge verwendet werden. Es wird jedoch empfohlen, ein Training auf Bündelungstechniken zu erhalten, um den ordnungsgemäßen Abstand und die Spannung des Leiters zu gewährleisten.
| Komponentenspezifikation | |
|---|---|
| Phasenleiter | Aluminiumlegierungskern + PE/XLPE -Isolierung |
| Neutraler Bote | AAAC oder verzinkter Stahlstrang (optional) |
| Bündeldesign | Selbsttragende oder neutral unterstützte Varianten |
| Optionale Kerne | Hilfskerne für Beleuchtungs-/Steuerungssysteme |
Nominalgebiet | Nummer/Dia. | Isolationsdicke |
mm² | mm | mm |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
Nominalgebiet | Nummer/Dia. | Isolationsdicke |
mm² | mm | mm |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |


Das mit IEC- und British -Standards von ARIAL Bündel gebündelte Kabel (ABC) ist eine revolutionäre Gemeinkostenverteilungslösung, die für eine sichere und effiziente Stromübertragung in dicht besiedelten Bereichen ausgelegt ist. Dieses Kabelsystem besteht aus mehreren isolierten Leitern, die zusammen mit einer haltbaren äußeren Bindung gebunden sind und eine kompakte, wetterfeste Baugruppe erzeugen, die das Risiko eines zufälligen Kontakts und Kurzschaltungen minimiert. Die Leiter bestehen in der Regel aus Aluminium oder Kupfer mit hohem Purity, abhängig von den spezifischen Anwendungsanforderungen und sind mit vernetztem Polyethylen (XLPE) oder Polyethylen (PE) für überlegene elektrische und mechanische Eigenschaften isoliert.
Diese Lösung sorgt sowohl für IEC 60228 (Dirigenten) als auch von British Standard BS 7870 (Bündelkabel) und sorgt für die Kompatibilität mit globalen Stromnetze und hält gleichzeitig strenge Sicherheits- und Leistungskriterien ein. Das gebündelte Design verringert die Notwendigkeit einer zusätzlichen Isolierung zwischen den Phasen und ermöglicht einen engeren Abstand von Leiter und platzeffiziente Installationen, insbesondere in städtischen Umgebungen, in denen Gemeinkosten mit Gebäuden, Bäumen und anderen Infrastrukturen koexistieren müssen.
Verbesserte Sicherheit : Die vollständig isolierten Leiter beseitigen das Risiko eines direkten Kontakts mit lebenden Kabeln und verringern die Wahrscheinlichkeit von elektrischen Unfällen für Fußgänger, Arbeiter und Tierwelt. Die Bündelung minimiert auch Phase-zu-Phasen-Fehler, die durch externe Faktoren wie Bäste oder Schmutz verursacht werden.
Platzoptimierung : Die kompakt gebündelte Struktur ermöglicht engere Anforderungen an die Vorfahrtsanforderungen, was sie ideal für städtische Gebiete mit begrenztem Platz macht. Es kann in niedrigeren Höhen als herkömmliche Open-Leiter-Systeme installiert werden, wodurch die ästhetische Kompatibilität mit städtischen Landschaften verbessert werden kann.
Hohe mechanische Festigkeit : Das Bindungsmaterial ist so konzipiert, dass sie starke Winde, starker Schnee und Eislasten standhalten und die strukturelle Integrität bei extremen Wetterbedingungen sicherstellen. Die isolierten Leiter widersetzen Abrieb und chemische Korrosion und erweitern die Lebensdauer des Kabels.
Einhaltung der Standards : Das ABC -System zertifiziert nach IEC- und British -Standards und garantiert die Interoperabilität mit der vorhandenen Infrastruktur und erfüllt strenge Tests auf elektrische Leitfähigkeit, Isolationsbeständigkeit und Flammenhemmung.
Niedriges Wartung : Das vollständig geschlossene Design reduziert die Notwendigkeit häufiger Inspektionen und Reparaturen, da die Isolierung Leiter vor Umweltschäden schützt. Dies führt zu niedrigeren Lebenszykluskosten im Vergleich zu herkömmlichen Gemeinkosten.
Wohngebiete : Verteilt sicher Strom in Nachbarschaften, wodurch das Risiko von Unfällen durch fallende Zweige oder Kontakt mit Gebäuden minimiert wird.
Industriezonen : Bietet zuverlässige Kraft für Fabriken und schwere Maschinen, selbst in Umgebungen mit hohem Staub-, Feuchtigkeits- oder chemischen Dämpfen.
Küstenregionen : Die korrosionsbeständigen Isolier- und Bindungsmaterialien machen sie für Bereiche mit hohem Salzgehalt in der Luft geeignet, wodurch der Abbau des Leiters verhindern.
Berg-/Gelände-Verrichtungsgebiete : Das gebündelte Design verringert die Auswirkungen starker Winde und ungleichmäßiges Gelände und sorgt für eine stabile Stromübertragung in robusten Landschaften.
Eisenbahn- und Transitsysteme : Macht über Kopfleitungen für Züge und Straßenbahnen und bietet eine sichere und platzeffiziente Lösung für Transitkorridore.
F: Kann das ABC-System sowohl für Low- als auch für Hochspannungsanwendungen verwendet werden??
A: Ja, es ist in Spannungsklassen von 1 kV bis 36 kV erhältlich und für Verteilungsnetzwerke in verschiedenen Einstellungen geeignet.
F: Wie wirkt sich die Bündelung auf die thermische Leistung des Kabels aus??
A: Das Design beinhaltet Überlegungen zum thermischen Management, und die Isolationsmaterialien haben einen hohen Wärmebeständigkeit, um einen sicheren Betrieb innerhalb der Nennstromgrenzen zu gewährleisten.
F: Ist das Bindungsmaterial UV-resistent?
A: Ja, die Bindung erfolgt aus UV-stabilisierten Polymeren, die verhindern, dass der Abbau durch eine verlängerte Sonneneinstrahlung ausgesetzt ist und die langfristige strukturelle Integrität gewährleistet.
F: Benötigt das ABC -System spezielle Installationsgeräte??
A: Es können Standard -Overhead Line -Installationswerkzeuge verwendet werden. Es wird jedoch empfohlen, ein Training auf Bündelungstechniken zu erhalten, um den ordnungsgemäßen Abstand und die Spannung des Leiters zu gewährleisten.
| Komponentenspezifikation | |
|---|---|
| Phasenleiter | Aluminiumlegierungskern + PE/XLPE -Isolierung |
| Neutraler Bote | AAAC oder verzinkter Stahlstrang (optional) |
| Bündeldesign | Selbsttragende oder neutral unterstützte Varianten |
| Optionale Kerne | Hilfskerne für Beleuchtungs-/Steuerungssysteme |
Nominalgebiet | Nummer/Dia. | Isolationsdicke |
mm² | mm | mm |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
Nominalgebiet | Nummer/Dia. | Isolationsdicke |
mm² | mm | mm |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |


Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil5-Sektion D, Amka (SFS 2200).
Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Aluminiumleiter.
Anwendung : Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definiert für Umgebungstemperatur von 25 ℃ und max.Conductor -Temperatur von 70 ℃.
Querschnitt | Leiterdurchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter + Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
LV-ABC-Linien mit isoliertem neutralem Messenger
Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil 6-Abschnitt E, Amka (SFS 2200)
Konstruktion: Aluminiumleiter mit XLPE -Isolierung.
Anwendung: Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmolden | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Max. | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Definiert für Umgebungstemperatur von 30 ℃ und max. Leitertemperatur von 90 ℃.
Abmessungen neutraler Messenger -Leiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Definiert für Umgebungstemperatur von 30 ℃ und Max.
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+k × 16+54,6 | 33.0 |
3 × 50+k × 16+54,6 | 36.0 |
3 × 70+k × 16+54,6 | 37.5 |
3 × 70+k × 25+54,6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+k × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+k × 16+95 | 49.0 |
* Hinweis: k Anzahl der öffentlichen Beleuchtungsleiter (k kann gleich 0,1.2.or 3 sein).
Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil5-Sektion D, Amka (SFS 2200).
Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Aluminiumleiter.
Anwendung : Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definiert für Umgebungstemperatur von 25 ℃ und max.Conductor -Temperatur von 70 ℃.
Querschnitt | Leiterdurchmesser | Dicke der Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter + Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
LV-ABC-Linien mit isoliertem neutralem Messenger
Code: ABC 0.6/1KV.
Standards: HD 626 S1: 1996 Teil 6-Abschnitt E, Amka (SFS 2200)
Konstruktion: Aluminiumleiter mit XLPE -Isolierung.
Anwendung: Leiter von Luftbündel werden für Nebennetzwerke von Stromgebäuden und ihren internen Netzwerken verwendet.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Dimensionen von Phasenleiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmolden | Aktuelle Tragfähigkeit | Last brechen | |||
(mm²) | min. | Max. | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Definiert für Umgebungstemperatur von 30 ℃ und max. Leitertemperatur von 90 ℃.
Abmessungen neutraler Messenger -Leiter
Querschnitt | Conductor Durchmesser | Dicke von Isolierung | Kerndurchmesser | Aktuelle Tragfähigkeit | Brechen Laden | |||
(mm²) | min. | Toleranz | nom. | min. | min. | Max. | (A*) | (kN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Definiert für Umgebungstemperatur von 30 ℃ und Max.
Abmessungen von Kabelbündel
Anzahl der Phasenkerne × Querschnitt +öffentliche Beleuchtungsleiter +Neutraler Querschnitt (mm²) | Bündeldurchmesser Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+k × 16+54,6 | 33.0 |
3 × 50+k × 16+54,6 | 36.0 |
3 × 70+k × 16+54,6 | 37.5 |
3 × 70+k × 25+54,6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+k × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+k × 16+95 | 49.0 |
* Hinweis: k Anzahl der öffentlichen Beleuchtungsleiter (k kann gleich 0,1.2.or 3 sein).
Code: ABC 11KV.
Standards: Sans 1713.
Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Ein gestrandeter Leiter mit verzinktem Stahl mit XLPE -Isolierung.
Anwendung: Die gebündelten Luftleiter müssen für kontinuierlich geeignet sein
Betrieb im Freien in tropischen Bereichen in Höhen von bis zu 2200 m über dem Seeweg
Niveau, Luftfeuchtigkeit von bis zu 90%, durchschnittliche Umgebungstemperatur von+30 ℃ mit
ein Minimum von - 1 ℃ und maximal +4 ℃ in direktem Sonnenlicht, schwer
Kochsalzlösung entlang der Küste und Isoceraunic -Werte von bis zu 180
Gewittertage pro Jahr.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Phasenleitereigenschaften
1 | Leitergröße | mm² | 70 | 95 | 185 |
2 | Durchmesser über Leiter. Nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Dicke der Dielektrizität. Nominal | mm | 3.4 | 3.4 | 3.4 |
Minimum an einem Punkt | mm | 2.96 | 2.96 | 2.96 | |
4 | Durchmesser über Isolierung. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Durchmesser über semi-leitender Kernbildschirm . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Kupferklebendicke . Nominal | mm | 0.15 | 1.15 | 2.15 |
7 | Dicke der Scheide. Nominal | mm | 1.8 | 1.8 | 1.8 |
Minimum an einem Punkt | mm | 1.43 | 1.43 | 1.51 | |
8 | Katzenärgröße | mm² | 50 | 50 | 70 |
9 | Gesamtdurchmesser des Bündels.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Nominale Masse | kg/m | 2.64 | 3.25 | 4.65 |
Unterstützung von Katzenärmerkmalen
1 | Katzenärgröße | mm² | 50 | 70 |
2 | Anzahl der Drähte | 7 | 7 | |
3 | Drahtgröße (Durchmesser) | mm | 3.0 | 3.6 |
4 | Minimale Zugfestigkeit jedes Drahtes | KN | 9.26 | 13.13 |
5 | Dehnung in der Pause. Minimum | % | 3.5 | 4.0 |
6 | Dicke der Schutzhülle | |||
Nominal | mm | 1.2 | 1.2 | |
Minimum an einem Punkt | mm | 0.96 | 1.96 | |
7 | Lagenwhsandvoag E1.250S | 21KV/5 min | 21KV/5 min |
Code: ABC 11KV.
Standards: Sans 1713.
Konstruktion: Phasenleiter : Aluminiumleiter mit XLPE -Isolierung.
Neutraler Messenger: Ein gestrandeter Leiter mit verzinktem Stahl mit XLPE -Isolierung.
Anwendung: Die gebündelten Luftleiter müssen für kontinuierlich geeignet sein
Betrieb im Freien in tropischen Bereichen in Höhen von bis zu 2200 m über dem Seeweg
Niveau, Luftfeuchtigkeit von bis zu 90%, durchschnittliche Umgebungstemperatur von+30 ℃ mit
ein Minimum von - 1 ℃ und maximal +4 ℃ in direktem Sonnenlicht, schwer
Kochsalzlösung entlang der Küste und Isoceraunic -Werte von bis zu 180
Gewittertage pro Jahr.
Installation: Diese Kabel dürfen selbst in Leitungen nicht begraben werden.
Phasenleitereigenschaften
1 | Leitergröße | mm² | 70 | 95 | 185 |
2 | Durchmesser über Leiter. Nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Dicke der Dielektrizität. Nominal | mm | 3.4 | 3.4 | 3.4 |
Minimum an einem Punkt | mm | 2.96 | 2.96 | 2.96 | |
4 | Durchmesser über Isolierung. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Durchmesser über semi-leitender Kernbildschirm . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Kupferklebendicke . Nominal | mm | 0.15 | 1.15 | 2.15 |
7 | Dicke der Scheide. Nominal | mm | 1.8 | 1.8 | 1.8 |
Minimum an einem Punkt | mm | 1.43 | 1.43 | 1.51 | |
8 | Katzenärgröße | mm² | 50 | 50 | 70 |
9 | Gesamtdurchmesser des Bündels.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Nominale Masse | kg/m | 2.64 | 3.25 | 4.65 |
Unterstützung von Katzenärmerkmalen
1 | Katzenärgröße | mm² | 50 | 70 |
2 | Anzahl der Drähte | 7 | 7 | |
3 | Drahtgröße (Durchmesser) | mm | 3.0 | 3.6 |
4 | Minimale Zugfestigkeit jedes Drahtes | KN | 9.26 | 13.13 |
5 | Dehnung in der Pause. Minimum | % | 3.5 | 4.0 |
6 | Dicke der Schutzhülle | |||
Nominal | mm | 1.2 | 1.2 | |
Minimum an einem Punkt | mm | 0.96 | 1.96 | |
7 | Lagenwhsandvoag E1.250S | 21KV/5 min | 21KV/5 min |
