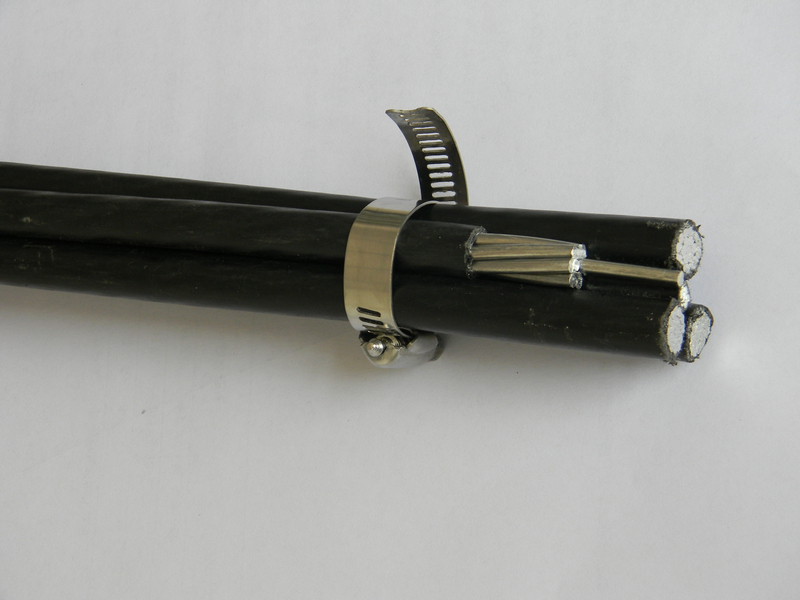

Das 0,6/1-kV-Antennenbündelkabel (ABC) ist eine leistungsstarke Lösung für die Freileitungsstromverteilung, die gemäß der Norm NFC 33-209 sowie globalen Benchmarks wie BS 7870-5, GB/T 12527 und IEC 60502 entwickelt wurde. Seine Kernstärke liegt in einer präzisionsgefertigten Duplexstruktur, die XLPE/PE/PVC-Isolierung (optimiert für UV-Beständigkeit und extreme Wetterbedingungen) mit einer Aluminiumphase (Al) kombiniert Leiter (16–150 mm² Querschnitt) und Neutralleiter aus Aluminiumlegierung (AAAC) . Dieses Design bietet außergewöhnliche mechanische Festigkeit – unterstützt durch eine minimale Bruchlast von 1,9 kN (für 16 mm²-Leiter) bis zu 20,5 kN (für 70 mm²-Messerleiter) – und langfristige Haltbarkeit in rauen Umgebungen.
Über Standardkonfigurationen hinaus bieten wir maßgeschneiderte ABC-Kabellösungen an , die auf spezifische Projektanforderungen zugeschnitten sind, einschließlich Leiterquerschnitten, Isoliermaterialien und Rollenlängen (100–1.000 m auf Holztrommeln oder maßgeschneiderter Verpackung). Unsere OEM-Fähigkeiten ermöglichen auch Branding und technische Anpassungen zur Anpassung an die Kundenanforderungen, sodass das Kabel für städtische Netze, ländliche Elektrifizierung, Straßenbeleuchtung und industrielle Freileitungsnetze geeignet ist.
| Leiterfläche (mm²) | Anzahl der Drähte | max. DC -Widerstand (ω/km) | Leiterdurchmesser (mm) | min. Breaking Last (KN) | Gesamtdurchmesserbereich (mm) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7,8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7,3 | - | 10.0–10.9 |
| 54,6 (Messenger) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (Messenger) | 7 | 0.50 | 10.0–10.2 | 20.5 |
0,6/1KV Luftbündelkabel ( ABC) (Standard NFC33-209)
Modellnummer | Phase Nr ./dia. | Xlpe | Neutral Nr ./dia. | Xlpe | EP Nr ./DIA. | Xlpe |
mm | mm | mm | ||||
3*35+54,6AAAC+16 3*70+54,6AAAC+2*16 | 7/2.52 12/2.72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1.70 7/1.70 | 1.20 1.20 |
Die XLPE/PE/PVC-Isolierung blockiert UV-Strahlung, Feuchtigkeit und Temperaturschwankungen (-1℃ bis +40℃) und gewährleistet so eine zuverlässige Leistung in Küstenregionen (hoher Salzgehalt) und tropischen Regionen (bis zu 2200 m Höhe, 90 % Luftfeuchtigkeit).
AAAC-Neutralleiter erhöhen die Zugfestigkeit und Korrosionsbeständigkeit, senken die Wartungskosten und verlängern die Lebensdauer des Kabels.
Der niedrige Gleichstromwiderstand (bis zu 0,50 Ω/km für 70 mm²-Leiter) minimiert den Energieverlust, während die hohe Strombelastbarkeit (bis zu 306 A für 150 mm²-Leiter, bei 30 °C Umgebungstemperatur) eine stabile Stromversorgung unterstützt.
Der kompakte Bündeldurchmesser (z. B. 22 mm für 3×16+25 mm²-Konfigurationen) vereinfacht die Installation und verringert den Windwiderstand, ideal für dichte Stadtgebiete.
Vielseitige Designs ( selbsttragende LV-ABC-Leitungen , LV-ABC mit blankem neutralem Messenger, MV-ABC mit isoliertem neutralem Messenger) passen sich verschiedenen Overhead-Szenarien an.
Leichte Aluminiumleiter senken die Transport- und Installationskosten im Vergleich zu Kupferalternativen, ohne die Leistung zu beeinträchtigen.
Städtische Stromnetze : Perfekt für die Stromverteilung in Städten, wo Platzbeschränkungen und Wetterbeständigkeit von entscheidender Bedeutung sind (z. B. Straßenbeleuchtung, Wohnkomplexe).
Ländliche Elektrifizierung : Navigiert durch abgelegene, raue Gebiete, um Dörfer mit Strom zu versorgen, und nutzt dabei seine Korrosionsbeständigkeit und mechanische Festigkeit.
Industriegebiete : Bewältigt hohe mechanische Belastungen und hohe Belastungsanforderungen in Fabriken, Lagerhäusern und Industrieparks.
Tropen- und Küstengebiete : Widersteht hoher Luftfeuchtigkeit, Salznebel und Gewittern (bis zu 180 Gewittertage/Jahr) und erfüllt die Anforderungen von Küstenstädten und tropischen Regionen.
Das Kabel ist ausschließlich für die Verwendung über Kopf vorgesehen und darf nicht vergraben werden (auch nicht in Kabelkanälen), um die Integrität der Isolierung und die mechanische Leistung zu gewährleisten.
Unser Team bietet vor Ort technische Unterstützung und Installationsanleitungen, um die Einhaltung von Projektstandards und Sicherheitsprotokollen sicherzustellen.
Als in China ansässiger Hersteller mit langjähriger Erfahrung im Bereich Elektrosysteme sind wir auf ABC-Kabelproduktion , Forschung und Entwicklung sowie technische Dienstleistungen spezialisiert. Alle Produkte werden strengen Tests unterzogen, um den Standard NFC 33-209 und globale Zertifizierungen zu erfüllen und so Qualität und Konformität zu gewährleisten.
Wir bieten nicht nur Kabel von der Stange an – mit unseren maßgeschneiderten Lösungen können Sie die Leitergröße, den Isolationstyp und die Verpackung auswählen. Zu unseren OEM-Fähigkeiten gehören auch Branding, technische Optimierungen und die Anpassung der Dokumentation an Ihre Geschäftsanforderungen.
Von der Bereitstellung von Katalogen und technischen Spezifikationen vor dem Verkauf bis hin zur Unterstützung nach dem Verkauf (Unterstützung vor Ort, Installationsanleitung und Tests nach der Installation) sorgen wir für einen reibungslosen Projektverlauf.
Globale Reichweite: Wir betreuen Kunden weltweit mit Niederlassungen in Festlandchina (Yixing City) und Hongkong und ermöglichen eine zeitnahe Kommunikation und Logistik.
Es erfüllt den Standard NFC 33-209 (den zentralen europäischen Standard für ABC-Kabel) und internationale Standards wie BS 7870-5, GB/T 12527 und IEC 60502. Dies gewährleistet die Kompatibilität mit Projekten, die europäische oder globale Zertifizierungen erfordern.
Ja. Wir bieten maßgeschneiderte Rollenlängen (100–1.000 m) und Isolierungsoptionen (XLPE, PE, PVC) basierend auf den Umwelt- und technischen Anforderungen Ihres Projekts. Unser Team bestätigt die Machbarkeit und erstellt ein maßgeschneidertes Angebot.
Absolut. Die XLPE/PE-Isolierung und die AAAC-Neutralleiter sind salzbeständig und korrosionsbeständig, wodurch sich das Kabel ideal für Küstenregionen mit stark salzhaltigen Bedingungen eignet.
Ja. Wir bieten technische Unterstützung vor Ort, schrittweise Installationsanleitungen und Tests nach der Installation, um sicherzustellen, dass das Kabel korrekt installiert ist und optimal funktioniert.
