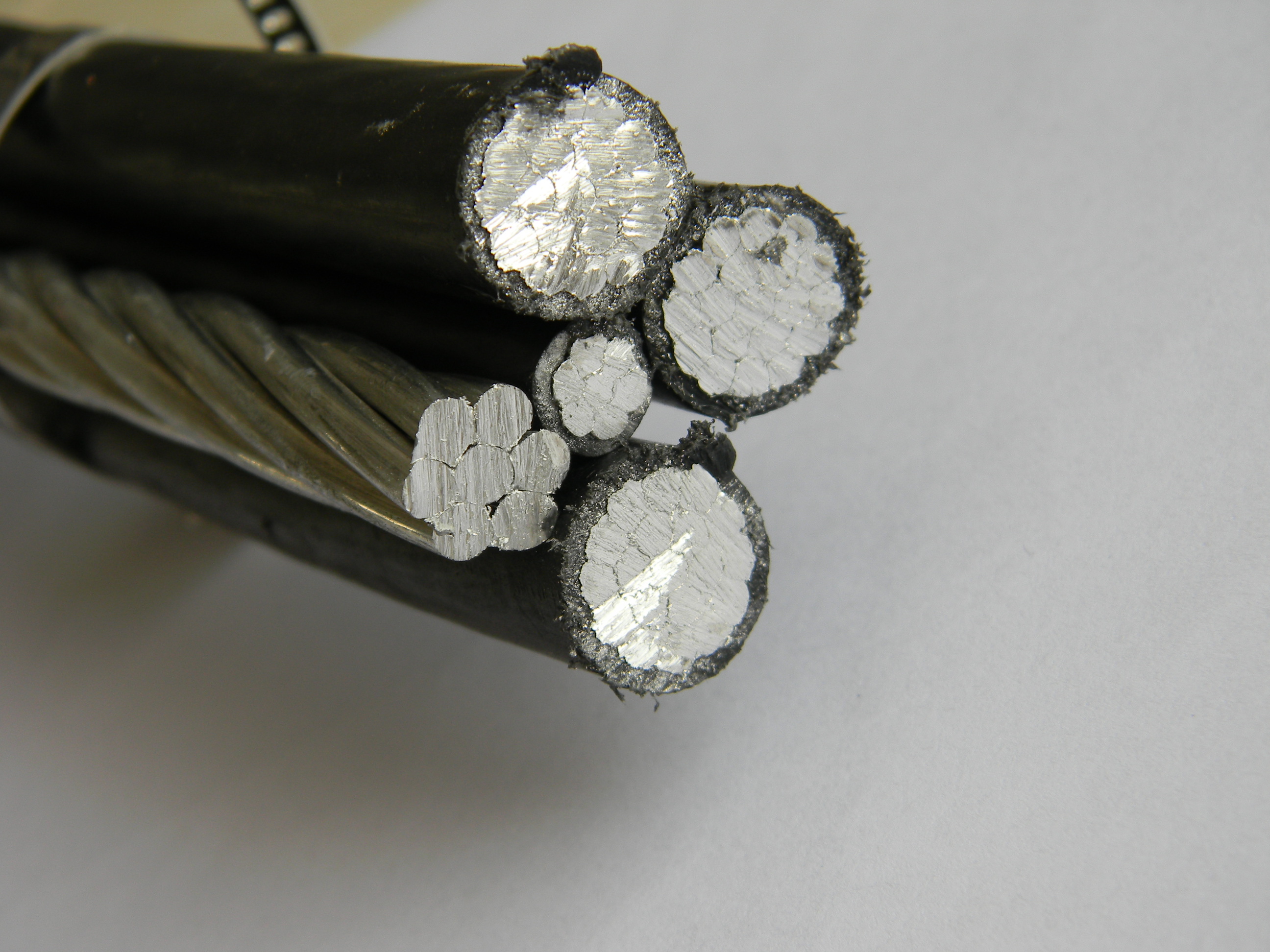

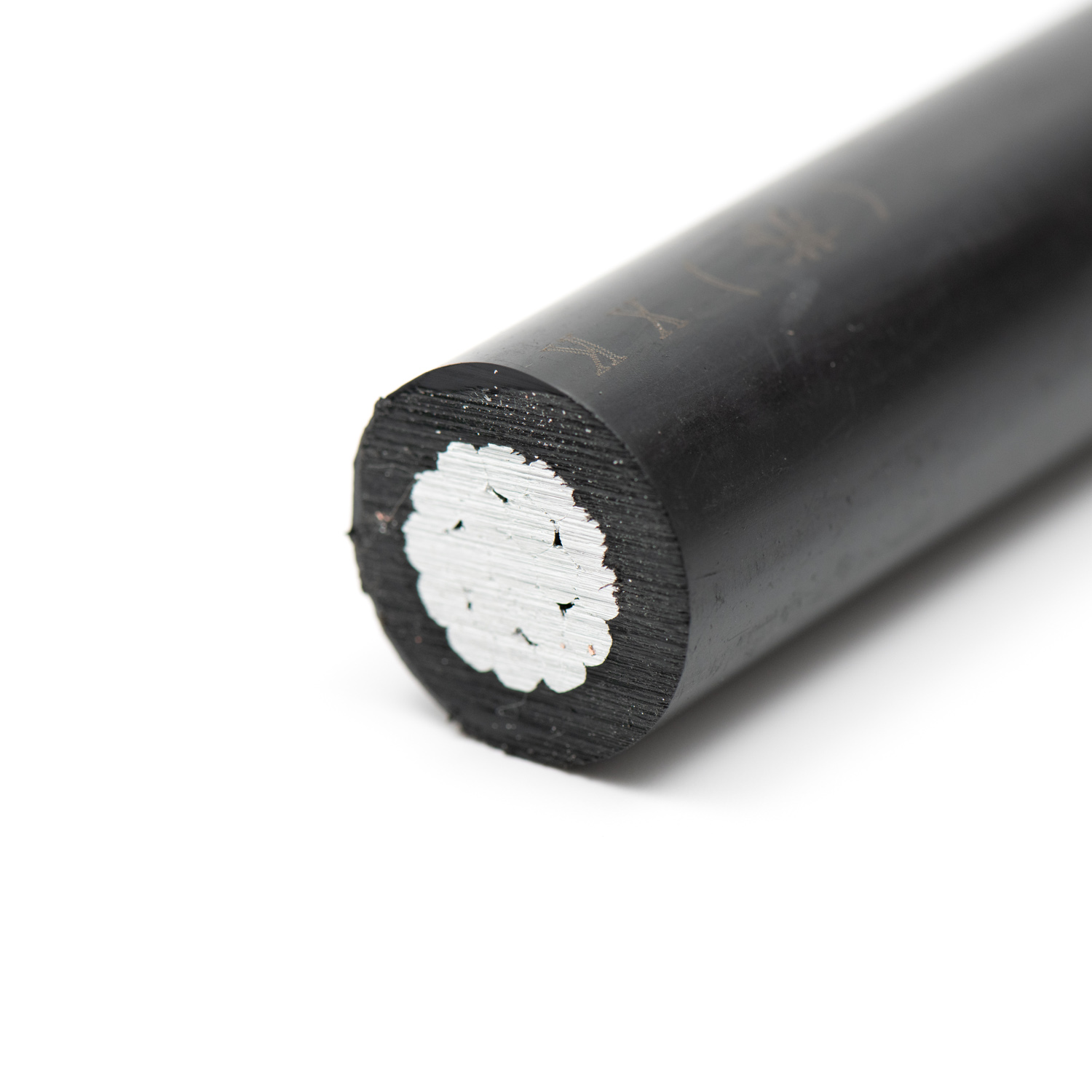

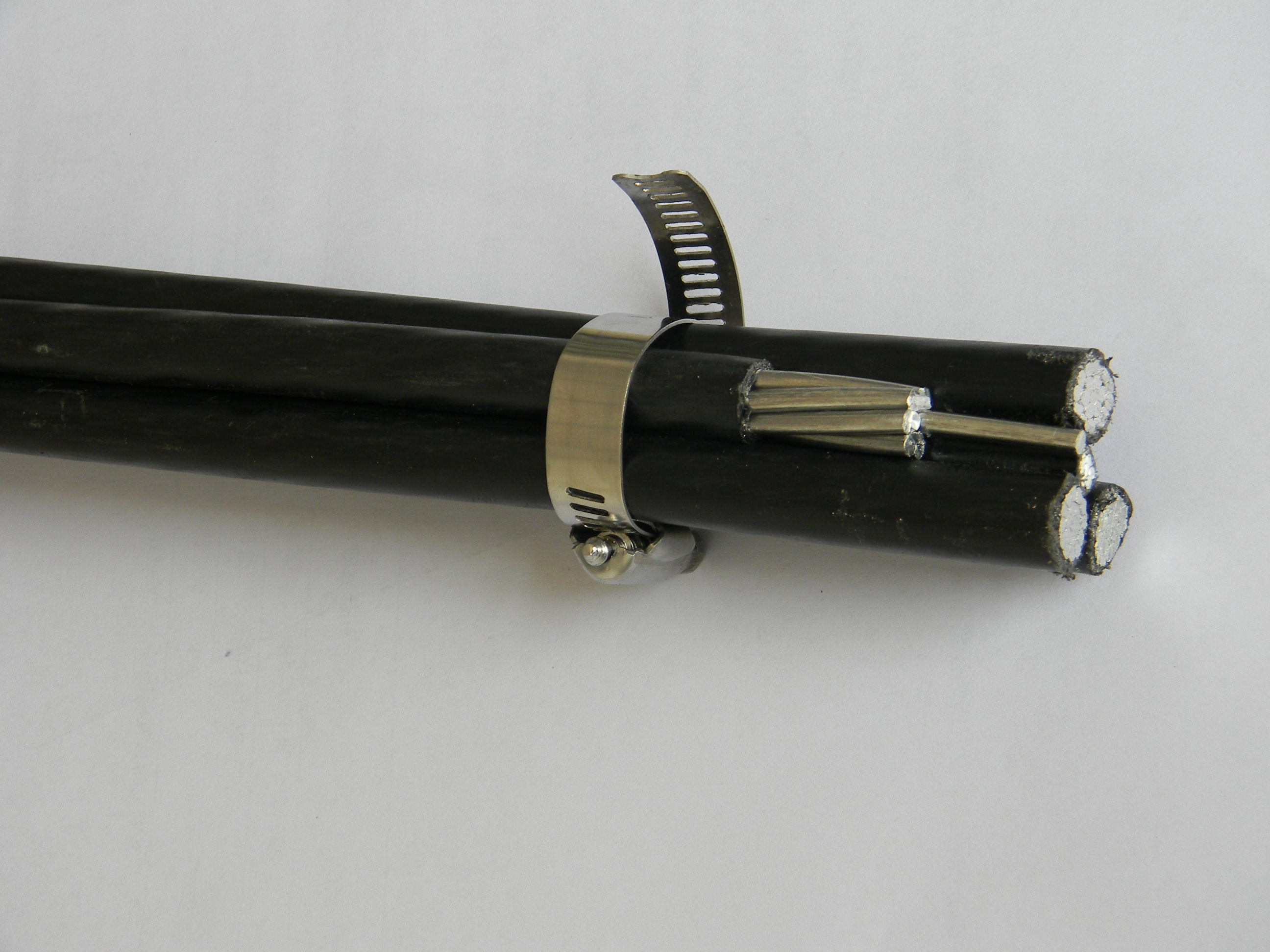

Das 0,6/1-kV-Antennenbündelkabel (ABC) von East Energy Electrical Engineering ist eine leistungsstarke Freileitungs-Stromverteilungslösung, die ausschließlich gemäß AS/NZS 3560.1 entwickelt wurde – dem Maßstab für Zuverlässigkeit in australischen und neuseeländischen Klimazonen.
Dieses Kabel kombiniert fortschrittliche Fertigungskunst mit hochwertigen Materialien, um eine außergewöhnliche Haltbarkeit zu gewährleisten. Dadurch ist es ideal für ländliche und städtische Stromnetze, die rauen Umgebungsbedingungen ausgesetzt sind, wie zum Beispiel:
Extreme Hitze – Australisches Outback, Wüstenregionen
Hohe Luftfeuchtigkeit – Küsten-Queensland, tropisches Nord-Queensland
Alpenkälte – Südinsel Neuseelands, Snowy Mountains
Starkwindgebiete – zyklongefährdete Gebiete, Küstenlage
Hohe UV-Belastung – Sommerbedingungen in Australien und Neuseeland
| Schlüsseleigenschaft | der | Komponentenmaterialoptionen |
|---|---|---|
| Phasenleiter | Aluminiumlegierung (AAAC) oder Aluminium (AAC) | Hohe Leitfähigkeit, leicht, korrosionsbeständig |
| Neutraler Bote | Aluminiumlegierung (integriert) | Optional, vereinfacht die Installation |
| Isolierung | UV-beständiges vernetztes Polyethylen (XLPE) | Hervorragende elektrische Eigenschaften, thermische Stabilität |
| Außenjacke | Schwarzes Polyethylen hoher Dichte (HDPE) | Maximaler mechanischer und umweltschonender Schutz |
Eigenschaften der Isolierung und Jacke:
UV-beständiges XLPE – verhindert Zersetzung durch längere Sonneneinstrahlung
Schwarzer HDPE-Mantel – Abriebfestigkeit, Feuchtigkeitsbarriere, Chemikalienschutz
Flammhemmend – gemäß IEC 60332-1 (selbstverlöschend)
Optionaler integrierter Neutralleiter – vereinfacht die Installation und erfüllt gleichzeitig strenge Erdungsanforderungen
Kompakte Bündelung – mehrere isolierte Leiter zur Platzeffizienz miteinander verdrillt
Farbcodierte Phasenkennzeichnung – rot, weiß, blau für 3 Phasen; Schwarz für Neutral (gemäß AS/NZS-Standard)
| Parameterwert | |
|---|---|
| Dauerbetriebstemperatur | –40°C bis +90°C |
| Maximale Kurzschlusstemperatur | 250°C (für bis zu 5 Sekunden) |
| Minimale Installationstemperatur | –5°C (muss unter 0°C vorgewärmt werden) |
| Flammhemmend | IEC 60332-1 (selbstverlöschend) |
Dieses ABC-Kabel zeichnet sich durch extreme Hitze, Kälte und hohe Luftfeuchtigkeit aus – von Küstenregionen bis hin zu alpinen Gebieten, einschließlich:
Küstenanlagen – Salznebel, hohe Luftfeuchtigkeit, Zyklonwinde
Wüstenumgebungen – UV-Strahlung, extreme Tageshitze
Gebirgiges Gelände – niedrige Temperaturen, Eisbefall, starker Wind
Städtische Netzwerke – platzbeschränkte Überkopfinstallationen
Elektrifizierung landwirtschaftlicher Betriebe – abgelegene Grundstücke, Bewässerungspumpen, Scherschuppen
Outback-Gemeinden – zuverlässige Energie in abgelegenen und isolierten Gebieten
Bergbaustandorte – temporäre und permanente Freileitungsstromversorgung
Telekommunikationstürme – Stromversorgung für abgelegene Basisstationen
Wohnsiedlungen – Oberleitungsversorgung für neue Wohnsiedlungen
Gewerbegebiete – Einkaufszentren, Industriegebiete, Gewerbegebiete
Straßenbeleuchtung – Stromversorgung für öffentliche Beleuchtungsanlagen
Anschlüsse für erneuerbare Energien – Netzanschlüsse für Solarparks und Windparks
Küstenresorts – salzbeständige Konstruktion für Meeresumgebungen
Alpendörfer – Tieftemperaturleistung für Skigebiete und Berggemeinden
Industriegebiete – hohe Stromkapazität für die Stromversorgung von Fabriken und Lagern
| Mit blankem | ABC- | Kabelleiter |
|---|---|---|
| Sicherheit | Vollständig isoliert, reduziert das Risiko von Stößen | Freiliegende Leiter, hohe Stromschlaggefahr |
| Baumkontakt | Kein Fehler (isoliert) | Kurzschluss oder Erdschluss |
| Installation | Vorgebündelte, schnellere Bereitstellung | Separate Drähte, Querarme erforderlich |
| Polabstand | Größere Spannweiten möglich | Kürzere Spannweiten aufgrund von Durchhang |
| Freigabe | Reduzierte Anforderungen | Größerer Abstand erforderlich |
| Wartung | Minimal (kein dringender Baumschnitt) | Regelmäßiger Baumschnitt erforderlich |
| Lebenszykluskosten | Niedriger (weniger Wartung) | Höher (laufende Wartung) |
| Leistungsbeschreibung | |
|---|---|
| AS/NZS 3560.1 zertifiziert | Entwickelt für australische und neuseeländische Bedingungen |
| 30 % schnellere Installation | Vormontiertes Paket |
| 40 % weniger Pollast | Leichtes Design |
| Lebensdauer über 25 Jahre | Korrosionsbeständiges XLPE/HDPE |
| –40°C bis +90°C | Extreme Temperaturtoleranz |
| UV-beständig | Geeignet für hohe Sonneneinstrahlung |
| Flammhemmend | Konform mit IEC 60332-1 |
| Einhaltung | der | Standardbeschreibung |
|---|---|---|
| AS/NZS 3560.1 | Luftbündelkabel für die Freileitungsverteilung | ✅ Vollständige Compliance |
| AS/NZS 3808 | Isolier- und Ummantelungsmaterialien | ✅ Vollständige Compliance |
| IEC 60332-1 | Flammschutztest | ✅ Konform |
| IEC 60502 | Stromkabel mit extrudierter Isolierung | ✅ Konform |
| AS/NZS 1125 | Leiter für Freileitungen | ✅ Konform |
| Parameterwert | |
|---|---|
| Nennspannung (U₀/U) | 0,6/1 kV |
| Systemfrequenz | 50 Hz |
| Leitermaterial | AAAC (Aluminiumlegierung) oder AAC (Aluminium) |
| Isoliermaterial | XLPE (vernetztes Polyethylen) |
| Material der Außenjacke | HDPE (Polyethylen hoher Dichte) |
| UV-Beständigkeit | Ja (UV-stabilisiertes XLPE und HDPE) |
| Flammhemmend | IEC 60332-1 |
| Dauerbetriebstemperatur | –40°C bis +90°C |
| Kurzschlusstemperatur | 250°C (max. 5 Sekunden) |
| Mindestbiegeradius | 8 × Kabeldurchmesser (bei der Installation) |
| Maximale Zugspannung | 50 N/mm² Leiterquerschnitt |
| Konfigurationsphase | Leiter | Neutral Messenger- | Anwendung |
|---|---|---|---|
| Duplex | 2 × isoliert | 1 × blank oder isoliert | Einphasige Straßenbeleuchtung |
| Triplex | 3 × isoliert | 1 × blank oder isoliert | Dreiphasig, Wohngebäude |
| Quadruplex | 3 × isoliert + 1 × isolierter Neutralleiter | Integriert | Dreiphasig mit Neutralleiter |
| Single-Core | 1 × isoliert | N / A | Einzelne Phasenläufe |
Verfügbare Leitergrößen:
16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm², 150 mm², 185 mm², 240 mm²
Kundenspezifische Konfigurationen auf Anfrage möglich.
Handhabung des Kabels – vermeiden Sie das Ziehen über scharfe Kanten; Verwenden Sie Rollen für lange Züge
Mindestbiegeradius – 8 × Kabeldurchmesser (Installation), 6 × Kabeldurchmesser (fest)
Temperatur – ohne Vorwärmen nicht unter –5 °C installieren
Aufhängeklemmen – verwenden Sie ABC-spezifische Klemmen, um Schäden an der Isolierung zu vermeiden
Dead-End-Klemmen – verwenden Sie vorgeformte Dead-Ends oder Kompressions-Dead-Ends
Polabstand – typisch 50–80 Meter (abhängig von der Leitergröße und dem örtlichen Wetter)
Verbindungen – Verwenden Sie ABC-spezifische Verbindungen bei der Wiederherstellung der Isolierung
Terminierungen – verwenden Sie ABC-Terminierungskits (innen oder außen)
Erdung – Neutralleiter in regelmäßigen Abständen mit der Polerde verbinden (gemäß AS/NZS 3560.1)
| Verpackungstyp | Länge | Anwendung |
|---|---|---|
| Holztrommel | 500 m, 1.000 m, 1.500 m | Standard für die Projektabwicklung |
| Kunststoffrolle | 100 m, 200 m | Kleine Projekte, Einzelhandel |
| Benutzerdefinierte Länge | Nach Bedarf | Große Projekte |
Versandarten:
Seefracht – Standard für große Mengen (20′ oder 40′ Container)
Luftfracht – dringende oder kleine Bestellungen
Landfracht – regionale Lieferung
Inklusive Dokumentation:
Packliste
Handelsrechnung
Prüfberichte (Stück- und Typprüfungen)
Qualitätszertifikat
Installationshandbuch
